【クリーン洗浄品】小径位置決めピン高硬度ステンレス・SUS316L ストレートタイプ

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月よりSUS316Lを追加しました。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

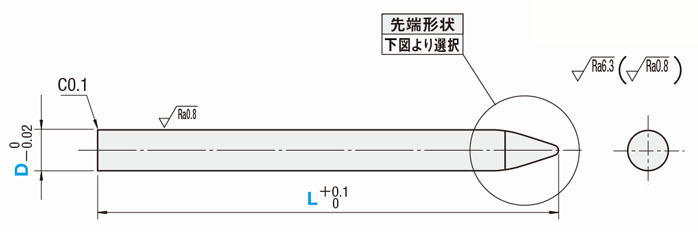

外形図・規格表

[ ! ]取付部の面取りや公差の変更が追加工で可能です。

先端形状選択
フラット SF	球面 SP	テーパR ST	テーパ SX

[ ! ]先端形状部つなぎエッジ無し

■R部寸法

D	R
1.00～2.00	0.2
2.01～3.00	0.4

TYPE				[ M ]材質	[ H ]硬度	洗浄方法
フラット	球面	テーパR	テーパ	[ M ]材質	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SFKKS	SL-SPKKS	SL-STKKS	SL-SXKKS	高硬度ステンレス	35HRC〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SFKKS	SH-SPKKS	SH-STKKS	SH-SXKKS			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SFKKS	SHD-SPKKS	SHD-STKKS	SHD-SXKKS			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-SFKKSX	SL-SPKKSX	SL-STKKSX	SL-SXKKSX	SUS316L	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SFKKSX	SH-SPKKSX	SH-STKKSX	SH-SXKKSX			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SFKKSX	SHD-SPKKSX	SHD-STKKSX	SHD-SXKKSX			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果

	高硬度ステンレス	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法
※JISZ2371:2015 塩水噴霧試験方法に準ずる
試験開始前、24hr、48hr、168hrで試験片の外観

規格表

型式	−	D	−	L	−	E
SL-SFKKS	−	D1.51	−	L10.0			(フラット)
SH-SPKKS	−	D1.51	−	L20.2			(球面)
SHD-SXKKS	−	D2.28	−	L10.5	−	E2	(テーパ)

型式				D	L	E(テーパのみ選択)
型式				指定0.01mm単位	指定0.1mm単位	指定0.5mm単位
フラット SL-SFKKS SH-SFKKS SHD-SFKKS SL-SFKKSX SH-SFKKSX SHD-SFKKSX	球面 SL-SPKKS SH-SPKKS SHD-SPKKS SL-SPKKSX SH-SPKKSX SHD-SPKKSX	テーパR SL-STKKS SH-STKKS SHD-STKKS SL-STKKSX SH-STKKSX SHD-STKKSX	テーパ SL-SXKKS SH-SXKKS SHD-SXKKS SL-SXKKSX SH-SXKKSX SHD-SXKKSX	1.00～2.00	3.0～30.0	0.5～2.5
				2.01～3.00	3.0～30.0	0.5～2.5

[ ! ]テーパRの場合、Bー1≧1.85Pー2.75R　[ ! ]テーパの場合、B≧E＋1　P≧E

追加工

型式	−	D	−	L	−	E	−	(GDC・CC)
SL-SFKKS	−	D1.51	−	L10.0			−	CC	(フラット)
SHD-SXKKS	−	D2.01	−	L20.0	−	E1.5	−	GDC	(テーパ)

追加工コード	追加工内容	適用条件	指定例	\/1Code
GDC	導入部加工を追加	導入部を追加します。 [ ! ]フラットタイプは片面のみ加工します。	SL-SFKKS-D1.51-L10.0-GDC	200
CC	C面取りサイズを変更	D寸部C面取り0.1を0.3に変更します。	SL-SFKKS-D1.51-L10.0-CC	200

[ NG ]GDCとCCの併用不可

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-SFKKS-D[1-3/0.01]-L[3-30/0.1]

SH-SFKKSX-D[1-3/0.01]-L[3-30/0.1]

SH-SPKKS-D[1-3/0.01]-L[3-30/0.1]

SH-SPKKSX-D[1-3/0.01]-L[3-30/0.1]

SH-STKKS-D[1-3/0.01]-L[3-30/0.1]

SH-STKKSX-D[1-3/0.01]-L[3-30/0.1]

SH-SXKKS-D[1-3/0.01]-L[3-30/0.1]-E[0.5-2.5/0.5]

SH-SXKKSX-D[1-3/0.01]-L[3-30/0.1]-E[0.5-2.5/0.5]

SHD-SFKKS-D[1-3/0.01]-L[3-30/0.1]

SHD-SFKKSX-D[1-3/0.01]-L[3-30/0.1]

SHD-SPKKS-D[1-3/0.01]-L[3-30/0.1]

SHD-SPKKSX-D[1-3/0.01]-L[3-30/0.1]

SHD-STKKS-D[1-3/0.01]-L[3-30/0.1]

SHD-STKKSX-D[1-3/0.01]-L[3-30/0.1]

SHD-SXKKS-D[1-3/0.01]-L[3-30/0.1]-E[0.5-2.5/0.5]

SHD-SXKKSX-D[1-3/0.01]-L[3-30/0.1]-E[0.5-2.5/0.5]

SL-SFKKS-D[1-3/0.01]-L[3-30/0.1]

SL-SFKKSX-D[1-3/0.01]-L[3-30/0.1]

SL-SPKKS-D[1-3/0.01]-L[3-30/0.1]

SL-SPKKSX-D[1-3/0.01]-L[3-30/0.1]

SL-STKKS-D[1-3/0.01]-L[3-30/0.1]

SL-STKKSX-D[1-3/0.01]-L[3-30/0.1]

SL-SXKKS-D[1-3/0.01]-L[3-30/0.1]-E[0.5-2.5/0.5]

SL-SXKKSX-D[1-3/0.01]-L[3-30/0.1]-E[0.5-2.5/0.5]

詳細材質

導入側先端タイプ

取付側外径 D

(mm)

洗浄方法

(mm)

材質証明書：材質

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	フラット	1 ～ 3	精密洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	フラット	1 ～ 3	精密洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	球面	1 ～ 3	精密洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	球面	1 ～ 3	精密洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	テーパR	1 ～ 3	精密洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	テーパR	1 ～ 3	精密洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	テーパ	1 ～ 3	精密洗浄	0.5 ～ 2.5	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	テーパ	1 ～ 3	精密洗浄	0.5 ～ 2.5	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	フラット	1 ～ 3	電解研磨＋精密洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	フラット	1 ～ 3	電解研磨＋精密洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	球面	1 ～ 3	電解研磨＋精密洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	球面	1 ～ 3	電解研磨＋精密洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	テーパR	1 ～ 3	電解研磨＋精密洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	テーパR	1 ～ 3	電解研磨＋精密洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	テーパ	1 ～ 3	電解研磨＋精密洗浄	0.5 ～ 2.5	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	テーパ	1 ～ 3	電解研磨＋精密洗浄	0.5 ～ 2.5	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	フラット	1 ～ 3	脱脂洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	フラット	1 ～ 3	脱脂洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	球面	1 ～ 3	脱脂洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	球面	1 ～ 3	脱脂洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	テーパR	1 ～ 3	脱脂洗浄	-	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	テーパR	1 ～ 3	脱脂洗浄	-	3 ～ 30	SUS316L	-	1個
高硬度ステンレス(35HRC～)	テーパ	1 ～ 3	脱脂洗浄	0.5 ～ 2.5	3 ～ 30	高硬度ステンレス	10	1個
SUS316L	テーパ	1 ～ 3	脱脂洗浄	0.5 ～ 2.5	3 ～ 30	SUS316L	-	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	SFKKS
- ( - )	6日目	-
- ( - )	6日目	SPKKS
- ( - )	6日目	-
- ( - )	6日目	STKKS
- ( - )	6日目	-
- ( - )	6日目	SXKKS
- ( - )	6日目	-
- ( - )	6日目	SFKKS
- ( - )	6日目	-
- ( - )	6日目	SPKKS
- ( - )	6日目	-
- ( - )	6日目	STKKS
- ( - )	6日目	-
- ( - )	6日目	SXKKS
- ( - )	6日目	-
- ( - )	6日目	SFKKS
- ( - )	6日目	-
- ( - )	6日目	SPKKS
- ( - )	6日目	-
- ( - )	6日目	STKKS
- ( - )	6日目	-
- ( - )	6日目	SXKKS
- ( - )	6日目	-

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【新材質】2026年2月よりSUS316Lを追加しました。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	フラットタイプ						球面タイプ
	SL-SFKKS	SH-SFKKS	SHD-SFKKS	SL-SFKKSX	SH-SFKKSX	SHD-SFKKSX	SL-SPKKS	SH-SPKKS	SHD-SPKKS	SL-SPKKSX	SH-SPKKSX	SHD-SPKKSX
1.00〜2.00	1,370	1,770	2,010	890	1,050	1,210	1,390	1,790	2,030	910	1,070	1,230
2.01〜3.00	1,180	1,580	1,820	700	860	1,020	1,200	1,600	1,840	720	880	1,040

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	テーパRタイプ						テーパタイプ
	SL-STKKS	SH-STKKS	SHD-STKKS	SL-STKKSX	SH-STKKSX	SHD-STKKSX	SL-SXKKS	SH-SXKKS	SHD-SXKKS	SL-SXKKSX	SH-SXKKSX	SHD-SXKKSX
1.00〜2.00	1,450	1,850	2,090	970	1,130	1,290	1,420	1,820	2,060	940	1,100	1,260
2.01〜3.00	1,230	1,630	1,870	750	910	1,070	1,190	1,590	1,830	710	870	1,030

■数量スライド価格（[！]1円未満切り捨て）こちら

数量区分	標準対応							個別対応
数量区分	小口				大口			大口
数　量	1〜19	20〜34	35〜49	50〜100	101～300	301～500	501～1000	1001～
値引率	基準単価	5%	10%	15%	20%	20%	20%	お見積り
出荷日	通常				＋2日	＋4日	＋7日	お見積り

[！]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

ワーク（基盤など）小径位置決めピン

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
