【クリーン洗浄品】位置決めピン　－インロータイプ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－めねじ－

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
基本形状
ボルト止め
導入側先端形状
丸
導入側先端タイプ
フラット
導入側仕様
ボルト止め
取付側形状
ストレート（圧入）
導入側外径公差
0.02/0
取付側公差
g6
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が56型番あります。

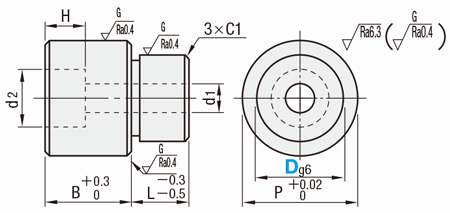

外形図・規格表
型番リスト
詳細情報

外形図・規格表

Type	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SJPMA	SUS304	-	-	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SJPMA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SJPMA				電解研磨＋精密洗浄
SL-GJPMA	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV～	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GJPMA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-CJPMA	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CJPMA				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SL-JPMA15
SH-JPMA6
SHD-JPMA10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			P	d₁	d₂	H	B	L	適用ボルト	￥基準単価
Type	D_g6									SUS304			SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
Type	D_g6									SL-SJPMA	SH-SJPMA	SHD-SJPMA	SL-GJPMA	SH-GJPMA	SL-CJPMA	SH-CJPMA
SL-SJPMA SH-SJPMA SHD-SJPMA SL-GJPMA SH-GJPMA SL-CJPMA SH-CJPMA	6	-0.004 -0.012	10	3.5	6.5	4	10	5	M3	1,350	1,750	1,990	1,500	1,900	1,420	1,820
	8	-0.005 -0.014	12	4.5	8	5			M4	1,380	1,780	2,020	1,520	1,920	1,450	1,850
	10	-0.005 -0.014	15	5.5	9.5	6			M5	1,410	1,810	2,050	1,540	1,940	1,480	1,880
	12	-0.006 -0.017	16	6.5	11	7			M6	1,430	1,830	2,070	1,680	2,080	1,520	1,920
	15		20	6.5	11	7	15	10	M6	1,450	1,850	2,090	1,700	2,100	1,540	1,940
	16		20	9	14	9			M8	1,580	1,980	2,220	1,730	2,130	1,690	2,090
	20	-0.007 -0.020	30	11	17.5	11			M10	1,710	2,110	2,350	1,800	2,200	1,900	2,300
	25	-0.007 -0.020	30	14	20	13			M12	1,800	2,200	2,440	2,170	2,570	2,020	2,420

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

材質

詳細材質

表面処理

熱処理

取付側外径 D

(mm)

洗浄方法

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	6	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	8	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	10	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	12	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	15	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	16	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	20	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	25	精密洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	6	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	8	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	10	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	12	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	15	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	16	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	20	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	25	精密洗浄	SKS3相当	硬質クロムメッキ	10	1個
ステンレス	SUS304	なし	なし	6	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	8	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	10	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	12	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	15	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	16	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	20	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	25	精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	6	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	8	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	10	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	12	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	15	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	16	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	20	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	25	電解研磨＋精密洗浄	SUS304	-	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	6	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	8	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	10	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	12	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	15	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	16	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	20	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	25	脱脂洗浄	SUS440Cまたは13Crステンレス	なし	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	6	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	8	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	10	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	12	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	15	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	16	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	20	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	25	脱脂洗浄	SKS3相当	硬質クロムメッキ	10	1個
ステンレス	SUS304	なし	なし	6	脱脂洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	8	脱脂洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	10	脱脂洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	12	脱脂洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	15	脱脂洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	16	脱脂洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	20	脱脂洗浄	SUS304	-	10	1個
ステンレス	SUS304	なし	なし	25	脱脂洗浄	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	3日目	CJPMA6
- ( - )	5日目	CJPMA8
- ( - )	5日目	CJPMA10
- ( - )	5日目	CJPMA12
- ( - )	5日目	CJPMA15
- ( - )	5日目	CJPMA16
- ( - )	5日目	CJPMA20
- ( - )	5日目	CJPMA25
- ( - )	6日目	GJPMA6
- ( - )	3日目	GJPMA8
- ( - )	6日目	GJPMA10
- ( - )	6日目	GJPMA12
- ( - )	6日目	GJPMA15
- ( - )	6日目	GJPMA16
- ( - )	6日目	GJPMA20
- ( - )	6日目	GJPMA25
- ( - )	3日目	SJPMA6
- ( - )	3日目	SJPMA8
- ( - )	5日目	SJPMA10
- ( - )	5日目	SJPMA12
- ( - )	5日目	SJPMA15
- ( - )	5日目	SJPMA16
- ( - )	5日目	SJPMA20
- ( - )	5日目	SJPMA25
- ( - )	3日目	SJPMA6
- ( - )	3日目	SJPMA8
- ( - )	5日目	SJPMA10
- ( - )	5日目	SJPMA12
- ( - )	5日目	SJPMA15
- ( - )	5日目	SJPMA16
- ( - )	5日目	SJPMA20
- ( - )	5日目	SJPMA25
- ( - )	3日目	CJPMA6
- ( - )	5日目	CJPMA8
- ( - )	5日目	CJPMA10
- ( - )	5日目	CJPMA12
- ( - )	5日目	CJPMA15
- ( - )	5日目	CJPMA16
- ( - )	5日目	CJPMA20
- ( - )	5日目	CJPMA25
- ( - )	6日目	GJPMA6
- ( - )	3日目	GJPMA8
- ( - )	6日目	GJPMA10
- ( - )	6日目	GJPMA12
- ( - )	6日目	GJPMA15
- ( - )	6日目	GJPMA16
- ( - )	6日目	GJPMA20
- ( - )	6日目	GJPMA25
- ( - )	5日目	SJPMA6
- ( - )	5日目	SJPMA8
- ( - )	7日目	SJPMA10
- ( - )	7日目	SJPMA12
- ( - )	7日目	SJPMA15
- ( - )	7日目	SJPMA16
- ( - )	7日目	SJPMA20
- ( - )	7日目	SJPMA25

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ピン本体をボルトで固定するタイプです。導入部の上からボルトを締められるのでねじが使用できない箇所でも使用できます。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●硬質クロムメッキ品以外

日目出荷

[ NG ]ストーク適用不可

●硬質クロムメッキ品

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

インロータイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　－インロータイプ－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　－インロータイプ－	位置決めピン　－インロータイプ－	【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－	【クリーン洗浄品】位置決めピン　小頭テーパタイプ　－圧入－	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－圧入－	【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－圧入－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	340円 -	-	-	-	-
通常出荷日	3日目〜	在庫品1日目〜	3日目〜	3日目〜	3日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	ボルト止め	ボルト止め	大頭	小頭	大頭	小頭
導入側先端形状	丸	丸	-	-	丸	丸
導入側先端タイプ	フラット	フラット	テーパ	テーパ	フラット	フラット
