【クリーン洗浄品】フランジ付位置決めピン　フラットタイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－めねじ－

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】フィードピン　ツバ付　－おねじ－

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
SUS304
基本形状
フランジ付
導入側先端形状
丸
導入側仕様
なし
取付側形状
ストレート（圧入）
熱処理
なし
導入側外径公差
0/-0.01
取付側公差
h7
材質証明書
対象
材質証明書：材質
SUS304
材質証明書：表面処理
硬質クロムメッキ

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が120型番あります。

外形図・規格表
型番リスト
詳細情報

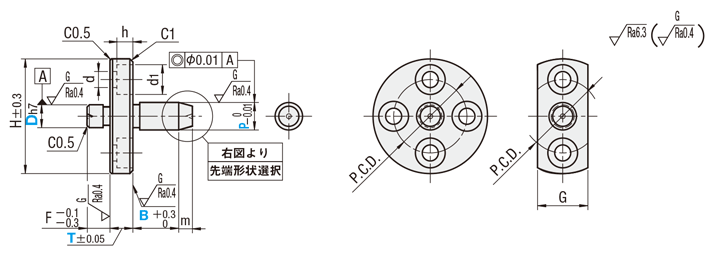

外形図・規格表

（丸）

●丸タイプ

●二面タイプ

[ ! ]SUS304は研磨・センター穴無しの場合がございます。

先端形状選択
A 形状
B 形状

[ ! ]ℓ＝ P2 ÷tan15°+R-(R÷sin15°)

参考：tan15°≒0.267,sin15°≒0.259

丸フランジ	二面フランジ	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
丸	丸	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SMASA	SL-SMATA	SUS304	−	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SMASA	SH-SMATA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SMASA	SHD-SMATA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HMASA	SL-HMATA	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HMASA	SH-HMATA	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	P	−	B	−	T
SL-SMASAA8	−	P6.50	−	B7.5	−	T8.2
SH-SMATAA10	−	P7.00	−	B8.0	−	T8.5
SHD-SMASAA10	−	P8.50	−	B8.5	−	T8.0

型式					P 指定0.01mm単位	B 指定0.1mm単位	T 指定0.1mm単位	F	H	G	P.C.D.	d	d₁	h	m	R	(W)
Type		先端形状	Dh7

丸フランジ SL-SMASA SH-SMASA SHD-SMASA SL-HMASA SH-HMASA	二面フランジ SL-SMATA SH-SMATA SHD-SMATA SL-HMATA SH-HMATA	A B	5	0 − 0.012	3.00〜5.00	3.0〜10.0	5.0〜10.0	5	25	11	16	3.5	6.5	3.5	3	1	1.5
			6		4.00〜7.00	3.0〜12.0											1.8
			8	0 − 0.015	6.00〜9.00	3.0〜15.0	7.0〜15.0	5	36	16	24	5.5	9.5	5.5	4	1.5	2.2
			10		7.00〜11.00	4.0〜20.0										2	3
			12	0 − 0.018	8.00〜12.00	4.0〜20.0										3	3.2
			16		13.00〜16.00	5.0〜20.0	11.0〜20.0	10	54	24	37	9	14	9	5	4	4
			20	0 − 0.021	16.00〜20.00	5.0〜20.0										5	5.5

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HMASAA5-P[3-5/0.01]-B[3-10/0.1]-T[5-10/0.1]

SH-HMASAA6-P[4-7/0.01]-B[3-12/0.1]-T[5-10/0.1]

SH-HMASAA8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-HMASAA10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMASAA12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMASAA16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-HMASAA20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-HMASAB5-P[3-5/0.01]-B[3-10/0.1]-T[5-10/0.1]

SH-HMASAB6-P[4-7/0.01]-B[3-12/0.1]-T[5-10/0.1]

SH-HMASAB8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-HMASAB10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMASAB12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMASAB16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-HMASAB20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-HMATAA8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-HMATAA10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMATAA12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMATAA16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-HMATAA20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-HMATAB8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-HMATAB10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMATAB12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-HMATAB16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-HMATAB20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMASAA5-P[3-5/0.01]-B[3-10/0.1]-T[5-10/0.1]

SH-SMASAA6-P[4-7/0.01]-B[3-12/0.1]-T[5-10/0.1]

SH-SMASAA8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-SMASAA10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMASAA12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMASAA16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMASAA20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMASAB5-P[3-5/0.01]-B[3-10/0.1]-T[5-10/0.1]

SH-SMASAB6-P[4-7/0.01]-B[3-12/0.1]-T[5-10/0.1]

SH-SMASAB8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-SMASAB10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMASAB12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMASAB16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMASAB20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMATAA8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-SMATAA10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMATAA12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMATAA16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMATAA20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMATAB8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SH-SMATAB10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMATAB12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SH-SMATAB16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SH-SMATAB20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SHD-SMASAA5-P[3-5/0.01]-B[3-10/0.1]-T[5-10/0.1]

SHD-SMASAA6-P[4-7/0.01]-B[3-12/0.1]-T[5-10/0.1]

SHD-SMASAA8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SHD-SMASAA10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SHD-SMASAA12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

SHD-SMASAA16-P[13-16/0.01]-B[5-20/0.1]-T[11-20/0.1]

SHD-SMASAA20-P[16-20/0.01]-B[5-20/0.1]-T[11-20/0.1]

SHD-SMASAB5-P[3-5/0.01]-B[3-10/0.1]-T[5-10/0.1]

SHD-SMASAB6-P[4-7/0.01]-B[3-12/0.1]-T[5-10/0.1]

SHD-SMASAB8-P[6-9/0.01]-B[3-15/0.1]-T[7-15/0.1]

SHD-SMASAB10-P[7-11/0.01]-B[4-20/0.1]-T[7-15/0.1]

SHD-SMASAB12-P[8-12/0.01]-B[4-20/0.1]-T[7-15/0.1]

導入側先端タイプ

表面処理

導入側外径 P

(mm)

取付側外径 D

(mm)

洗浄方法

フランジ形状

位置決め部長さ B

(mm)

RoHS?

最小発注数量

テーパ	[硬質クロムメッキ] 硬質クロムメッキ	3 ～ 5	5	精密洗浄	丸	3 ～ 10	5 ～ 10	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	4 ～ 7	6	精密洗浄	丸	3 ～ 12	5 ～ 10	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 9	8	精密洗浄	丸	3 ～ 15	7 ～ 15	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	7 ～ 11	10	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 12	12	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	13 ～ 16	16	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	16 ～ 20	20	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	3 ～ 5	5	精密洗浄	丸	3 ～ 10	5 ～ 10	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	4 ～ 7	6	精密洗浄	丸	3 ～ 12	5 ～ 10	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 9	8	精密洗浄	丸	3 ～ 15	7 ～ 15	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	7 ～ 11	10	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 12	12	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	13 ～ 16	16	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	16 ～ 20	20	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 9	8	精密洗浄	二面	3 ～ 15	7 ～ 15	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	7 ～ 11	10	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 12	12	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	13 ～ 16	16	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパ	[硬質クロムメッキ] 硬質クロムメッキ	16 ～ 20	20	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 9	8	精密洗浄	二面	3 ～ 15	7 ～ 15	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	7 ～ 11	10	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 12	12	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	13 ～ 16	16	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパR	[硬質クロムメッキ] 硬質クロムメッキ	16 ～ 20	20	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパ	なし	3 ～ 5	5	精密洗浄	丸	3 ～ 10	5 ～ 10	10	1個
テーパ	なし	4 ～ 7	6	精密洗浄	丸	3 ～ 12	5 ～ 10	10	1個
テーパ	なし	6 ～ 9	8	精密洗浄	丸	3 ～ 15	7 ～ 15	10	1個
テーパ	なし	7 ～ 11	10	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパ	なし	8 ～ 12	12	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパ	なし	13 ～ 16	16	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパ	なし	16 ～ 20	20	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパR	なし	3 ～ 5	5	精密洗浄	丸	3 ～ 10	5 ～ 10	10	1個
テーパR	なし	4 ～ 7	6	精密洗浄	丸	3 ～ 12	5 ～ 10	10	1個
テーパR	なし	6 ～ 9	8	精密洗浄	丸	3 ～ 15	7 ～ 15	10	1個
テーパR	なし	7 ～ 11	10	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパR	なし	8 ～ 12	12	精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパR	なし	13 ～ 16	16	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパR	なし	16 ～ 20	20	精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパ	なし	6 ～ 9	8	精密洗浄	二面	3 ～ 15	7 ～ 15	10	1個
テーパ	なし	7 ～ 11	10	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパ	なし	8 ～ 12	12	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパ	なし	13 ～ 16	16	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパ	なし	16 ～ 20	20	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパR	なし	6 ～ 9	8	精密洗浄	二面	3 ～ 15	7 ～ 15	10	1個
テーパR	なし	7 ～ 11	10	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパR	なし	8 ～ 12	12	精密洗浄	二面	4 ～ 20	7 ～ 15	10	1個
テーパR	なし	13 ～ 16	16	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパR	なし	16 ～ 20	20	精密洗浄	二面	5 ～ 20	11 ～ 20	10	1個
テーパ	なし	3 ～ 5	5	電解研磨＋精密洗浄	丸	3 ～ 10	5 ～ 10	10	1個
テーパ	なし	4 ～ 7	6	電解研磨＋精密洗浄	丸	3 ～ 12	5 ～ 10	10	1個
テーパ	なし	6 ～ 9	8	電解研磨＋精密洗浄	丸	3 ～ 15	7 ～ 15	10	1個
テーパ	なし	7 ～ 11	10	電解研磨＋精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパ	なし	8 ～ 12	12	電解研磨＋精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパ	なし	13 ～ 16	16	電解研磨＋精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパ	なし	16 ～ 20	20	電解研磨＋精密洗浄	丸	5 ～ 20	11 ～ 20	10	1個
テーパR	なし	3 ～ 5	5	電解研磨＋精密洗浄	丸	3 ～ 10	5 ～ 10	10	1個
テーパR	なし	4 ～ 7	6	電解研磨＋精密洗浄	丸	3 ～ 12	5 ～ 10	10	1個
テーパR	なし	6 ～ 9	8	電解研磨＋精密洗浄	丸	3 ～ 15	7 ～ 15	10	1個
テーパR	なし	7 ～ 11	10	電解研磨＋精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個
テーパR	なし	8 ～ 12	12	電解研磨＋精密洗浄	丸	4 ～ 20	7 ～ 15	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	8日目	HMASAA5
- ( - )	8日目	HMASAA6
- ( - )	8日目	HMASAA8
- ( - )	8日目	HMASAA10
- ( - )	8日目	HMASAA12
- ( - )	8日目	HMASAA16
- ( - )	8日目	HMASAA20
- ( - )	8日目	HMASAB5
- ( - )	8日目	HMASAB6
- ( - )	8日目	HMASAB8
- ( - )	8日目	HMASAB10
- ( - )	8日目	HMASAB12
- ( - )	8日目	HMASAB16
- ( - )	8日目	HMASAB20
- ( - )	8日目	HMATAA8
- ( - )	8日目	HMATAA10
- ( - )	8日目	HMATAA12
- ( - )	8日目	HMATAA16
- ( - )	8日目	HMATAA20
- ( - )	8日目	HMATAB8
- ( - )	8日目	HMATAB10
- ( - )	8日目	HMATAB12
- ( - )	8日目	HMATAB16
- ( - )	8日目	HMATAB20
- ( - )	8日目	SMASAA5
- ( - )	8日目	SMASAA6
- ( - )	8日目	SMASAA8
- ( - )	8日目	SMASAA10
- ( - )	8日目	SMASAA12
- ( - )	8日目	SMASAA16
- ( - )	8日目	SMASAA20
- ( - )	8日目	SMASAB5
- ( - )	8日目	SMASAB6
- ( - )	8日目	SMASAB8
- ( - )	8日目	SMASAB10
- ( - )	8日目	SMASAB12
- ( - )	8日目	SMASAB16
- ( - )	8日目	SMASAB20
- ( - )	8日目	SMATAA8
- ( - )	8日目	SMATAA10
- ( - )	8日目	SMATAA12
- ( - )	8日目	SMATAA16
- ( - )	8日目	SMATAA20
- ( - )	8日目	SMATAB8
- ( - )	8日目	SMATAB10
- ( - )	8日目	SMATAB12
- ( - )	8日目	SMATAB16
- ( - )	8日目	SMATAB20
- ( - )	8日目	SMASAA5
- ( - )	8日目	SMASAA6
- ( - )	8日目	SMASAA8
- ( - )	8日目	SMASAA10
- ( - )	8日目	SMASAA12
- ( - )	8日目	SMASAA16
- ( - )	8日目	SMASAA20
- ( - )	8日目	SMASAB5
- ( - )	8日目	SMASAB6
- ( - )	8日目	SMASAB8
- ( - )	8日目	SMASAB10
- ( - )	8日目	SMASAB12

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】フランジをボルトで固定して使用できます。先端形状は2種類から選択可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■丸フランジ

D	￥基準単価
D	SL-SMASA	SH-SMASA	SHD-SMASA	SL-HMASA	SH-HMASA
5	5,740	6,140	6,380	6,560	6,960
6	5,900	6,300	6,540	6,760	7,160
8	6,070	6,470	6,710	6,970	7,370
10	6,260	6,660	6,900	7,180	7,580
12	6,450	6,850	7,090	7,400	7,800
16	6,640	7,040	7,280	7,640	8,040
20	6,930	7,330	7,570	7,980	8,380

■二面フランジ

D	￥基準単価
D	SL-SMATA	SH-SMATA	SHD-SMATA	SL-HMATA	SH-HMATA
8	6,490	6,890	7,130	7,470	7,870
10	6,690	7,090	7,330	7,700	8,100
12	6,900	7,300	7,540	7,930	8,330
16	7,110	7,510	7,750	8,180	8,580
20	7,430	7,830	8,070	8,550	8,950

[ ! ]二面フランジタイプは、D寸5・6はありません。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
	小口		大口
数量	1〜10	11〜20	21〜
値引率	基準単価	10%	お見積り
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】フランジ付位置決めピン　フラットタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】フランジ付位置決めピン　フラットタイプ	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－圧入－	【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－圧入－	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－めねじ－	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－おねじ－	【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－めねじ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目	3日目〜	3日目〜	3日目〜	3日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
材質	ステンレス	-	-	-	-	-
詳細材質	SUS304	-	-	-	-	-
基本形状	フランジ付	大頭	小頭	大頭	大頭	小頭
