【クリーン洗浄品】位置決めピン 大頭球面タイプ －おねじ－
ご注意
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
- おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
未確定：候補が612型番あります。

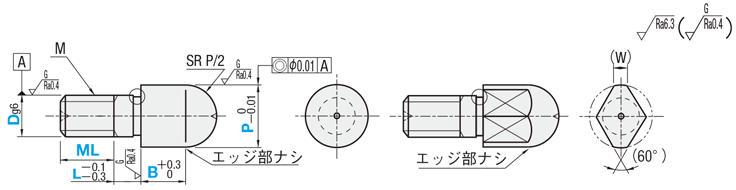

外形図・規格表
（丸）
（ダイヤ）
[ ! ]バフ研磨加工は
部のみです。
（ダイヤカット面は除く）
球面部とB寸の境界は不明瞭になります。
a＝1.0 d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。並目ねじPitch寸法 詳細は>>こちら
[ ! ]先端球面部は磨きがかかる場合がございます。
[ ! ]B寸を短く固定したタイプの基板用位置決めピンもご用意しております。詳細は>>こちら
| Type | 形状 記号 | 本体材質 | 洗浄方法 | |||||||||
| P寸固定 | P寸指定 | P・L・B寸指定 | P・L・B・ML寸指定 | P寸固定 | P寸固定以外 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 |
| SL-SJPQN | − | SL-SFPQN | SL-SFPQNL | BB(丸) | A(丸) D(ダイヤ) | SUS304＊ | − | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SJPQN | SH-SFPQN | SH-SFPQNL | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||
| SHD-SJPQN | SHD-SFPQN | SHD-SFPQNL | 電解研磨＋精密洗浄 | |||||||||
| − | SL-HJPQN (丸のみ) | SL-HFPQN (丸のみ) | − | SUS304 | 硬質クロムメッキ | メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-HJPQN (丸のみ) | SH-HFPQN (丸のみ) | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||||
| − | − | SL-GFPQN | SL-GFPQNL | SKS3相当 | 硬質クロムメッキ | 焼入硬度50〜55HRC メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-GFPQN | SH-GFPQNL | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||||
| SL-CJPQN | SL-CJPQN | SL-CFPQN | SL-CFPQNL | SUS440Cまたは 13Crステンレス | − | 焼入硬度50〜55HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-CJPQN | SH-CJPQN | SH-CFPQN | SH-CFPQNL | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| − | SL-MGJPQN | SL-MGFPQN | SL-MGFPQNL | SKS3相当 | 硬質クロムメッキ＋バフ研磨 | 焼入硬度50〜55HRC メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-MGJPQN | SH-MGFPQN | SH-MGFPQNL | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||
| − | SL-MCJPQN | SL-MCFPQN | SL-MCFPQNL | SUS440Cまたは 13Crステンレス | バフ研磨 | 焼入硬度50〜55HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-MCJPQN | SH-MCFPQN | SH-MCFPQNL | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | − | L | − | B | − | ML | ||||
| Type | 形状 | D | ||||||||||
| SL-SJPQN | BB | 3 | − | 5 | ||||||||
| SH-HJPQN | A | 8 | − | 9.05 | ||||||||
| SH-SFPQN | A | 16 | P18.00 | − | L12 | − | B7.5 | |||||
| SHD-SFPQNL | A | 10 | − | P11.97 | − | L5 | − | B5.0 | − | ML12 | ||
■P寸固定タイプ
| 型式 | P選択 | L | B | M (並目) | ＊締付トルク N・cm | ML | ||||||||||||||
| Type | 形状 | D | D寸公差 g6 | |||||||||||||||||
| SL-SJPQN SH-SJPQN SHD-SJPQN SL-CJPQN SH-CJPQN | BB (丸) | 3 | -0.002 -0.008 | 4 | 5 | 6 | 2 | 5 | M 3 | 98 | 4.5 | |||||||||
| 4 | -0.004 -0.012 | 5 | 6 | 7 | 6 | M 4 | 225 | 6 | ||||||||||||
| 5 | 6 | 7 | 8 | 3 | M 5 | 461 | 7.5 | |||||||||||||
| 6 | 7 | 8 | 9 | 10 | 8 | M 6 | 784 | 9 | ||||||||||||
| 8 | -0.005 -0.014 | 9 | 10 | 11 | 12 | 13 | 5 | M 8 | 1911 | 12 | ||||||||||
| 10 | 11 | 12 | 13 | 15 | 10 | M10 | 3783 | 15 | ||||||||||||
| 12 | -0.006 -0.017 | 15 | 16 | 8 | M12 | 6605 | 18 | |||||||||||||
| D | P | 質量（g)参考値 | ||
| SUS304相当 | SKS3相当 | SUS440Cまたは 13Crステンレス | ||
| 3 | 4 | 0.62 | 0.60 | 0.61 |
| 5 | 0.90 | 0.88 | 0.89 | |
| 6 | 1.24 | 1.22 | 1.23 | |
| 4 | 5 | 1.14 | 1.12 | 1.13 |
| 6 | 1.56 | 1.53 | 1.54 | |
| 7 | 2.05 | 2.01 | 2.03 | |
| 5 | 6 | 1.83 | 1.80 | 1.81 |
| 7 | 2.32 | 2.28 | 2.30 | |
| 8 | 2.88 | 2.83 | 2.86 | |
| 6 | 7 | 3.14 | 3.09 | 3.11 |
| 8 | 3.89 | 3.83 | 3.86 | |
| 9 | 4.75 | 4.66 | 4.71 | |
| 10 | 5.70 | 5.60 | 5.65 | |
| 8 | 9 | 6.08 | 5.97 | 6.03 |
| 10 | 7.03 | 6.91 | 6.97 | |
| 11 | 8.09 | 7.95 | 8.02 | |
| 12 | 9.24 | 9.08 | 9.16 | |
| 13 | 10.50 | 10.32 | 10.41 | |
| 10 | 11 | 10.74 | 10.55 | 10.64 |
| 12 | 12.18 | 11.97 | 12.08 | |
| 13 | 13.75 | 13.51 | 13.63 | |
| 15 | 17.27 | 16.97 | 17.12 | |
| 12 | 15 | 21.36 | 20.99 | 21.18 |
| 16 | 23.31 | 22.90 | 23.11 | |
■P寸指定タイプ
| 型式 | P 指定0.01mm単位 | L | B | M （並目） | ＊締付トルク N・cm | ML | （W） | |||
| Type | 形状 | D | D寸公差 g6 | |||||||
| SL-HJPQN SH-HJPQN SL-CJPQN SH-CJPQN （バフ研磨品） SL-MGJPQN SH-MGJPQN SL-MCJPQN SH-MCJPQN [ ! ]D≧5に適用 | A （丸） D （ダイヤ） | 3 | -0.002 -0.008 | 3.50～6.00 | 2 | 5 | M 3 | 98 | 4.5 | 1.5 |
| 4 | -0.004 -0.012 | 4.50～7.00 | 6 | M 4 | 225 | 6 | 1.8 | |||
| 5 | 5.50～8.00 | 3 | M 5 | 461 | 7.5 | 2.2 | ||||
| 6 | 6.50～10.00 | 8 | M 6 | 784 | 9 | 3 | ||||
| 8 | -0.005 -0.014 | 9.00～13.00 | 5 | M 8 | 1911 | 12 | 3.5 | |||
| 10 | 11.00～15.00 | 10 | M10 | 3783 | 15 | 4 | ||||
| 12 | -0.006 -0.017 | 13.00～18.00 | 8 | M12 | 6605 | 18 | 5 | |||
| 16 | 17.00～25.00 | M16 | 16366 | 24 | 7 | |||||
| 20 | -0.007 -0.020 | 22.00～30.00 | 10 | 15 | M20 | 32928 | 30 | 9 | ||
■P寸・L寸・B寸指定タイプ
[ ! ]P寸（ ）・B寸（ ）はダイヤ形状に適用。
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
[ ! ]全ねじ形状の場合、SUS440Cまたは13Crステンレスの識別溝はつきません。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | M (並目) | ＊締付トルク N・cm | ML | (W) | |||
| Type | 形状 | D | D寸公差 g6 | |||||||
| SL-SFPQN SH-SFPQN SHD-SFPQN SL-HFPQN SH-HFPQN SL-GFPQN SH-GFPQN SL-CFPQN SH-CFPQN （バフ研磨品） SL-MGFPQN SH-MGFPQN SL-MCFPQN SH-MCFPQN [ ! ]D≧5に適用 | A (丸) D (ダイヤ) | 3 | -0.002 -0.008 | 3.50〜8.00 | 0〜6 | 2.0〜10.0 | M 3 | 98 | 4.5 | 1.5 |
| 4 | -0.004 -0.012 | 4.50〜8.00 | 0〜8 | 2.0〜10.0 | M 4 | 225 | 6 | 1.8 | ||
| 5 | 5.50〜8.00 | 0〜10 | 2.0〜15.0(10.0) | M 5 | 461 | 7.5 | 2.2 | |||
| 6 | 6.50〜10.00 | 0〜10 | 2.0〜15.0 | M 6 | 784 | 9 | 3 | |||
| 8 | -0.005 -0.014 | 8.50〜15.00 | 0〜10 | 2.0〜30.0(15.0) | M 8 | 1911 | 12 | 3.5 | ||
| 10 | 11.00〜17.00 | 0〜15 | 3.0〜30.0(25.0) | M10 | 3783 | 15 | 4 | |||
| 12 | -0.006 -0.017 | 13.00〜20.00(18.00) | 0〜15 | 3.0〜30.0(25.0) | M12 | 6605 | 18 | 5 | ||
| 16 | 17.00〜27.00 | 0〜20 | 5.0〜30.0 | M16 | 16366 | 24 | 7 | |||
| 20 | -0.007 -0.020 | 22.00〜30.00 | 0〜20 | 5.0〜30.0 | M20 | 32928 | 30 | 9 | ||
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
[ ! ]全ねじ形状の場合、SUS440Cまたは13Crステンレスの識別溝はつきません。
■P寸・L寸・B寸・ML寸指定タイプ
ねじ部長さ（ML）をM×1〜M×3（最大）の範囲で指定可能です。
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
[ ! ]全ねじ形状の場合、SUS440Cまたは13Crステンレスの識別溝はつきません。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
ねじ部長さ（ML）をM×1〜M×3（最大）の範囲で指定可能です。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | ML 指定1mm単位 | M (並目) | ＊締付トルク N・cm | (W) | |||
| Type | 形状 | D | D寸公差 g6 | |||||||
| SL-SFPQNL SH-SFPQNL SHD-SFPQNL SL-GFPQNL SH-GFPQNL SL-CFPQNL SH-CFPQNL (バフ研磨品) SL-MGFPQNL SH-MGFPQNL SL-MCFPQNL SH-MCFPQNL [ ! ]D≧5に適用 | A (丸) D (ダイヤ) | 3 | -0.002 -0.008 | 3.50〜6.00 | 0〜6 | 2.0〜10.0 | 3〜9 | M 3 | 98 | 1.5 |
| 4 | -0.004 -0.012 | 4.50〜7.00 | 0〜8 | 2.0〜10.0 | 4〜12 | M 4 | 225 | 1.8 | ||
| 5 | 5.50〜8.00 | 0〜10 | 2.0〜10.0 | 5〜15 | M 5 | 461 | 2.2 | |||
| 6 | 6.50〜10.00 | 0〜10 | 2.0〜12.0 | 6〜18 | M 6 | 784 | 3 | |||
| 8 | -0.005 -0.014 | 9.00〜13.00 | 0〜10 | 2.0〜15.0 | 8〜24 | M 8 | 1911 | 3.5 | ||
| 10 | 11.00〜15.00 | 0〜15 | 3.0〜20.0 | 10〜30 | M10 | 3783 | 4 | |||
| 12 | -0.006 -0.017 | 13.00〜18.00 | 0〜15 | 3.0〜20.0 | 12〜30 | M12 | 6605 | 5 | ||
| 16 | 17.00〜25.00 | 0〜20 | 5.0〜20.0 | 16〜40 | M16 | 16366 | 7 | |||
| 20 | -0.007 -0.020 | 22.00〜30.00 | 0〜20 | 5.0〜20.0 | 20〜40 | M20 | 32928 | 9 | ||
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
[ ! ]全ねじ形状の場合、SUS440Cまたは13Crステンレスの識別溝はつきません。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
追加工
| 型式 | − | P | − | L | − | B | − | ML | − | (RC・LAC・SC・NNC) |
| SHD-SFPQNLA6 | − | P10.00 | − | L10 | − | B5 | − | ML10 | - | RC |
| 9 | 日目出荷 |
[ NG ]P寸固定タイプは、追加工適用不可 [ NG ]RC・LAC・SC併用不可
| Alteration | 首下R加工 | レンチ穴追加工 | 2面幅追加工 | ねじ元ニゲ加工 | |||||||||||||||||
 |  |  |  | ||||||||||||||||||
| Code | RC | LAC | SC | NNC | |||||||||||||||||
| Spec. | 首下の逃げをR0.5に変更します。 指定方法 RC [ ! ]P−D≧2の場合に適用 [ NG ]NNC併用不可 | レンチ穴を加工します。 指定方法 LAC [ ! ]D≧6に適用 [ ! ]ダイヤ形状のレンチ穴は、 ダイヤ面に対し垂直にあきますが、 方向は任意となります。 [ ! ]Q＋1.5≦Bの場合に適用
レンチ穴寸法
| SC＝指定1mm単位 [ NG ]ダイヤ形状は適用不可 [ ! ]P－3≦SC≦P－1, SC≧D [ ! ]B≦11の場合、先端部に | ねじ元にニゲを加工します。 指定方法 NNC [ ! ]L=0の場合に適用 [ NG ]RC併用不可 | |||||||||||||||||
| ￥/1Code | 300 | 300 | 500 | 100 |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
大頭球面タイプの圧入＋ナット止め形状です。圧入に比べメンテナンス性が向上します。
ご注意
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
- おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■P寸固定タイプ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■P寸固定タイプ
| D | ￥基準単価 丸形状 | ||||
| SUS304相当 | SUS440Cまたは13Crステンレス | ||||
| SL-SJPQNBB | SH-SJPQNBB | SHD-SJPQNBB | SL-CJPQNBB | SH-CJPQNBB | |
| 3 | 1,670 | 2,070 | 2,310 | 1,790 | 2,190 |
| 4 | 1,750 | 2,150 | 2,390 | 1,890 | 2,290 |
| 5 | 1,830 | 2,230 | 2,470 | 1,970 | 2,370 |
| 6 | 1,870 | 2,270 | 2,510 | 2,040 | 2,440 |
| 8 | 1,930 | 2,330 | 2,570 | 2,080 | 2,480 |
| 10 | 2,000 | 2,400 | 2,640 | 2,130 | 2,530 |
| 12 | 2,040 | 2,440 | 2,680 | 2,280 | 2,680 |
■P寸指定タイプ
| D | ￥基準単価 丸形状 | |||||||
| SUS304 硬質クロムメッキ | SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | |||||
| SL-HJPQNA | SH-HJPQNA | SL-CJPQNA | SH-CJPQNA | SL-MGJPQNA | SH-MGJPQNA | SL-MCJPQNA | SH-MCJPQNA | |
| 3 | 2,390 | 2,790 | 2,250 | 2,650 | － | － | － | － |
| 4 | 2,500 | 2,900 | 2,380 | 2,780 | － | － | － | － |
| 5 | 2,630 | 3,030 | 2,500 | 2,900 | 2,550 | 2,950 | 2,810 | 3,210 |
| 6 | 2,710 | 3,110 | 2,600 | 3,000 | 2,630 | 3,030 | 2,940 | 3,340 |
| 8 | 2,810 | 3,210 | 2,670 | 3,070 | 2,730 | 3,130 | 3,010 | 3,410 |
| 10 | 2,910 | 3,310 | 2,750 | 3,150 | 2,810 | 3,210 | 3,100 | 3,500 |
| 12 | 2,980 | 3,380 | 2,960 | 3,360 | 2,910 | 3,310 | 3,350 | 3,750 |
| 16 | 3,080 | 3,480 | 2,990 | 3,390 | 2,990 | 3,390 | 3,390 | 3,790 |
| 20 | 3,820 | 4,220 | 3,670 | 4,070 | 3,690 | 4,090 | 4,190 | 4,590 |
| D | ￥基準単価 ダイヤ形状 | |||||
| SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | ||||
| SL-CJPQND | SH-CJPQND | SL-MGJPQND | SH-MGJPQND | SL-MCJPQND | SH-MCJPQND | |
| 3 | 2,690 | 3,090 | － | － | － | － |
| 4 | 2,830 | 3,230 | － | － | － | － |
| 5 | 2,960 | 3,360 | 3,150 | 3,550 | 3,320 | 3,720 |
| 6 | 3,090 | 3,490 | 3,320 | 3,720 | 3,460 | 3,860 |
| 8 | 3,130 | 3,530 | 3,410 | 3,810 | 3,520 | 3,920 |
| 10 | 3,220 | 3,620 | 3,520 | 3,920 | 3,620 | 4,020 |
| 12 | 3,510 | 3,910 | 3,620 | 4,020 | 3,970 | 4,370 |
| 16 | 3,740 | 4,140 | 3,780 | 4,180 | 4,210 | 4,610 |
| 20 | 4,480 | 4,880 | 4,460 | 4,860 | 5,090 | 5,490 |
■P寸・L寸・B寸指定タイプ
| D | ￥基準単価 丸形状 | ||||||||||||
| SUS304 | SUS304 硬質クロムメッキ | SKS3相当硬質クロムメッキ | SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | ||||||||
| SL-SFPQNA | SH-SFPQNA | SHD-SFPQNA | SL-HFPQNA | SH-HFPQNA | SL-GFPQNA | SH-GFPQNA | SL-CFPQNA | SH-CFPQNA | SL-MGFPQNA | SH-MGFPQNA | SL-MCFPQNA | SH-MCFPQNA | |
| 3 | 2,490 | 2,890 | 3,130 | 2,870 | 3,270 | 2,290 | 2,690 | 2,720 | 3,120 | － | － | － | － |
| 4 | 2,650 | 3,050 | 3,290 | 3,050 | 3,450 | 2,440 | 2,840 | 2,910 | 3,310 | － | － | － | － |
| 5 | 2,810 | 3,210 | 3,450 | 3,230 | 3,630 | 2,590 | 2,990 | 3,090 | 3,490 | 3,130 | 3,530 | 3,480 | 3,880 |
| 6 | 2,900 | 3,300 | 3,540 | 3,320 | 3,720 | 2,660 | 3,060 | 3,190 | 3,590 | 3,200 | 3,600 | 3,620 | 4,020 |
| 8 | 3,020 | 3,420 | 3,660 | 3,460 | 3,860 | 2,760 | 3,160 | 3,310 | 3,710 | 3,350 | 3,750 | 3,770 | 4,170 |
| 10 | 3,120 | 3,520 | 3,760 | 3,570 | 3,970 | 2,830 | 3,230 | 3,430 | 3,830 | 3,440 | 3,840 | 3,910 | 4,310 |
| 12 | 3,230 | 3,630 | 3,870 | 3,720 | 4,120 | 2,940 | 3,340 | 3,430 | 3,830 | 3,580 | 3,980 | 4,050 | 4,450 |
| 16 | 3,320 | 3,720 | 3,960 | 3,820 | 4,220 | 3,040 | 3,440 | 3,650 | 4,050 | 3,710 | 4,110 | 4,180 | 4,580 |
| 20 | 4,160 | 4,560 | 4,800 | 4,840 | 5,240 | 3,770 | 4,170 | 4,640 | 5,040 | 4,660 | 5,060 | 5,310 | 5,710 |
| D | ￥基準単価 ダイヤ形状 | ||||||||||
| SUS304 | SKS3相当硬質クロムメッキ | SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | |||||||
| SL-SFPQND | SL-SFPQND | SL-SFPQND | SL-GFPQND | SH-GFPQND | SL-CFPQND | SH-CFPQND | SL-MGFPQND | SH-MGFPQND | SL-MCFPQND | SH-MCFPQND | |
| 3 | 3,010 | 3,410 | 3,650 | 2,920 | 3,320 | 3,320 | 3,720 | － | － | － | － |
| 4 | 3,170 | 3,570 | 3,810 | 3,050 | 3,450 | 3,510 | 3,910 | － | － | － | － |
| 5 | 3,310 | 3,710 | 3,950 | 3,200 | 3,600 | 3,680 | 4,080 | 3,930 | 4,330 | 4,170 | 4,570 |
| 6 | 3,460 | 3,860 | 4,100 | 3,340 | 3,740 | 3,840 | 4,240 | 4,090 | 4,490 | 4,360 | 4,760 |
| 8 | 3,590 | 3,990 | 4,230 | 3,440 | 3,840 | 3,930 | 4,330 | 4,230 | 4,630 | 4,540 | 4,940 |
| 10 | 3,710 | 4,110 | 4,350 | 3,590 | 3,990 | 4,080 | 4,480 | 4,420 | 4,820 | 4,700 | 5,100 |
| 12 | 3,790 | 4,190 | 4,430 | 3,660 | 4,060 | 4,140 | 4,540 | 4,510 | 4,910 | 4,820 | 5,220 |
| 16 | 3,980 | 4,380 | 4,620 | 3,810 | 4,210 | 4,620 | 5,020 | 4,710 | 5,110 | 5,070 | 5,470 |
| 20 | 4,920 | 5,320 | 5,560 | 4,540 | 4,940 | 5,730 | 6,130 | 5,680 | 6,080 | 6,330 | 6,730 |
■P寸・L寸・B寸・ML寸指定タイプ 価格はML長さによって決定します。下表をご覧ください。
[ ! ]P寸・L寸・B寸・ML寸指定タイプの価格
| D | ￥基準単価 丸形状 | ||||||||||
| SUS304 | SKS3相当硬質クロムメッキ | SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | |||||||
| SL-SFPQNLA | SH-SFPQNLA | SHD-SFPQNLA | SL-GFPQNLA | SH-GFPQNLA | SL-CFPQNLA | SH-CFPQNLA | SL-MGFPQNLA | SH-MGFPQNLA | SL-MCFPQNLA | SH-MCFPQNLA | |
| 3 | 2,440 | 2,840 | 3,080 | 2,250 | 2,650 | 2,670 | 3,070 | － | － | － | － |
| 4 | 2,600 | 3,000 | 3,240 | 2,380 | 2,780 | 2,830 | 3,230 | － | － | － | － |
| 5 | 2,740 | 3,140 | 3,380 | 2,540 | 2,940 | 3,020 | 3,420 | 3,050 | 3,450 | 3,410 | 3,810 |
| 6 | 2,840 | 3,240 | 3,480 | 2,600 | 3,000 | 3,120 | 3,520 | 3,140 | 3,540 | 3,530 | 3,930 |
| 8 | 2,950 | 3,350 | 3,590 | 2,710 | 3,110 | 3,230 | 3,630 | 3,280 | 3,680 | 3,690 | 4,090 |
| 10 | 3,050 | 3,450 | 3,690 | 2,770 | 3,170 | 3,360 | 3,760 | 3,370 | 3,770 | 3,810 | 4,210 |
| 12 | 3,150 | 3,550 | 3,790 | 2,880 | 3,280 | 3,360 | 3,760 | 3,480 | 3,880 | 3,960 | 4,360 |
| 16 | 3,250 | 3,650 | 3,890 | 2,980 | 3,380 | 3,570 | 3,970 | 3,630 | 4,030 | 4,080 | 4,480 |
| 20 | 4,060 | 4,460 | 4,700 | 3,680 | 4,080 | 4,510 | 4,910 | 4,540 | 4,940 | 5,160 | 5,560 |
| D | ￥基準単価 ダイヤ形状 | ||||||||||
| SUS304 | SKS3相当硬質クロムメッキ | SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | |||||||
| SL-SFPQNLD | SH-SFPQNLD | SHD-SFPQNLD | SL-GFPQNLD | SH-GFPQNLD | SL-CFPQNLD | SH-CFPQNLD | SL-MGFPQNLD | SH-MGFPQNLD | SL-MCFPQNLD | SH-MCFPQNLD | |
| 3 | 2,940 | 3,340 | 3,580 | 2,840 | 3,240 | 3,240 | 3,640 | － | － | － | － |
| 4 | 3,100 | 3,500 | 3,740 | 2,990 | 3,390 | 3,430 | 3,830 | － | － | － | － |
| 5 | 3,240 | 3,640 | 3,880 | 3,130 | 3,530 | 3,600 | 4,000 | 3,830 | 4,230 | 4,070 | 4,470 |
| 6 | 3,370 | 3,770 | 4,010 | 3,260 | 3,660 | 3,760 | 4,160 | 4,000 | 4,400 | 4,260 | 4,660 |
| 8 | 3,510 | 3,910 | 4,150 | 3,370 | 3,770 | 3,830 | 4,230 | 4,130 | 4,530 | 4,430 | 4,830 |
| 10 | 3,620 | 4,020 | 4,260 | 3,490 | 3,890 | 3,990 | 4,390 | 4,310 | 4,710 | 4,600 | 5,000 |
| 12 | 3,700 | 4,100 | 4,340 | 3,580 | 3,980 | 4,050 | 4,450 | 4,410 | 4,810 | 4,690 | 5,090 |
| 16 | 3,890 | 4,290 | 4,530 | 3,730 | 4,130 | 4,490 | 4,890 | 4,610 | 5,010 | 4,940 | 5,340 |
| 20 | 4,790 | 5,190 | 5,430 | 4,440 | 4,840 | 5,570 | 5,970 | 5,530 | 5,930 | 6,150 | 6,550 |
価格はML長さによって決定します。
価格計算例：
SL-SFPQNLA12-P13.98-L8-B6.0-ML25
（ML＝M×2.1）
3,150円（SL-SFPQNLA12）×1.1＝3,310円
| ML | ￥価格(1円単位切り捨て) |
| M×1 ≦ML＜M×1.5 | 表中基準単価 |
| M×1.5≦ML＜M×2 | 表中基準単価×1.05 |
| M×2 ≦ML＜M×2.5 | 表中基準単価×1.1 |
| M×2.5≦ML≦M×3 | 表中基準単価×1.15 |
SL-SFPQNLA12-P13.98-L8-B6.0-ML25
（ML＝M×2.1）
3,150円（SL-SFPQNLA12）×1.1＝3,310円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUS304
[ ! ]表示数量超えはWOSにてご確認ください。
◦SUS304以外
[ ! ]表示数量超えはWOSにてご確認ください。
◦SUS304
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
◦SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101〜300 | 301〜 |
| 値引率 | 基準単価 | 5% | 10% | 18% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
納期
●P寸固定
[ NG ]ストーク適用不可
●P寸指定 材質SUS440Cまたは13Crステンレス
●P・L・B寸指定/P・L・B・ML寸指定 硬質クロムメッキ品以外
[ NG ]ストーク適用不可
●P寸指定 材質 SUS304
●P寸指定/P・L・B寸指定/P・L・B・ML寸指定 硬質クロムメッキ
[ NG ]ストーク適用不可
●バフ研磨品
[ NG ]ストーク適用不可
| 5 | 日目出荷 |
●P寸指定 材質SUS440Cまたは13Crステンレス
●P・L・B寸指定/P・L・B・ML寸指定 硬質クロムメッキ品以外
| 6 | 日目出荷 |
●P寸指定 材質 SUS304
●P寸指定/P・L・B寸指定/P・L・B・ML寸指定 硬質クロムメッキ
| 7 | 日目出荷 |
●バフ研磨品
| 9 | 日目出荷 |
出荷日については、こちらをご覧ください。
【クリーン洗浄品】位置決めピン 大頭球面タイプ －おねじ－のレビュー
この商品のレビューはありません
位置決めピンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
