【クリーン洗浄品】位置決めピン 大頭球面タイプ －めねじ－
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目～8日目
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...
詳細を確認
未確定：候補が528型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

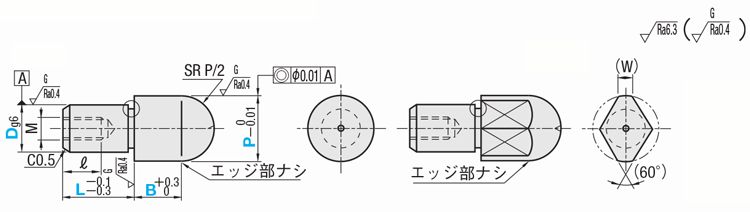

外形図・規格表
(丸)
(ダイヤ)
[ ! ]バフ研磨加工は
部のみです。
(ダイヤカット面は除く)
球面部とB寸の境界は不明瞭になります。
a＝1.0
d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。
d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]先端球面部は磨きがかかる場合がございます。
| P寸固定 | P寸指定 | P・L・B寸指定 | 本体材質 | 洗浄方法 | ||||||||
| Type | 形状記号 | Type | 形状記号 | Type | 形状記号 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 |
| SL-SJPQT | BB(丸) | - | A(丸) D(ダイヤ) | SL-SFPQT | A(丸) D(ダイヤ) | SUS304＊ | − | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SJPQT | SH-SFPQT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||||
| SHD-SJPQT | SHD-SFPQT | 電解研磨＋精密洗浄 | ||||||||||
| − | − | SL-HFPQT | SUS304 | 硬質クロムメッキ | メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-HFPQT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| − | − | SL-GFPQT | SKS3相当 | 硬質クロムメッキ | 焼入硬度50〜55HRC メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-GFPQT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| SL-CJPQT | − | SL-CFPQT | SUS440Cまたは 13Crステンレス | − | 焼入硬度50〜55HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-CJPQT | SH-CFPQT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||||
| − | SL-MGJPQT | SL-MGFPQT | SKS3相当 | 硬質クロムメッキ＋バフ研磨 | 焼入硬度50〜55HRC メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-MGJPQT | SH-MGFPQT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||||
| − | − | SL-MCFPQT | SUS440Cまたは 13Crステンレス | バフ研磨 | 焼入硬度50〜55HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-MCFPQT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | − | L | − | B | ||||
| Type | 形状 | D | ||||||||
| SL-SJPQT | BB | 6 | − | 9 | ||||||
| SH-SFPQT | D | 6 | − | P9.00 | − | L10 | − | B5.0 | ||
| SHD-HFPQT | A | 6 | − | P10.00 | − | L10 | − | B5.0 | ||
■P寸固定タイプ
| 型式 | P選択 | L | B | M | ＊締付トルク | ℓ | ||||||||||||||||
| Type | 形状 | D | D寸公差g6 | (並目) | N・cm | |||||||||||||||||
| SL-JPQT SH-SJPQT SHD-SJPQT SL-CJPQT SH-CJPQT | BB (丸) | 6 | −0.004 −0.012 | 7 | 8 | 9 | 10 | 10 | 8 | M3 | 98 | 5 | ||||||||||
| 8 | −0.005 −0.014 | 9 | 10 | 11 | 12 | 13 | 15 | M5 | 461 | 8 | ||||||||||||
| 10 | 11 | 12 | 13 | 15 | 10 | |||||||||||||||||
| 12 | −0.006 −0.017 | 15 | 16 | |||||||||||||||||||
| 16 | 18 | 19 | 20 | 24 | 25 | 22 | M8 | 1911 | 12 | |||||||||||||
| D | P | 質量（g)参考値 | |
| SUS304相当 | SUS440Cまたは 13Crステンレス | ||
| 6 | 7 | 4.44 | 4.40 |
| 8 | 5.19 | 5.15 | |
| 9 | 6.05 | 5.99 | |
| 10 | 7.00 | 6.94 | |
| 8 | 9 | 8.84 | 8.76 |
| 10 | 9.80 | 9.71 | |
| 11 | 10.85 | 10.76 | |
| 12 | 12.01 | 11.90 | |
| 13 | 13.26 | 13.15 | |
| 10 | 11 | 15.76 | 15.62 |
| 12 | 17.21 | 17.06 | |
| 13 | 18.78 | 18.61 | |
| 15 | 22.29 | 22.10 | |
| 12 | 15 | 26.44 | 26.21 |
| 16 | 28.39 | 28.14 | |
| 16 | 18 | 50.89 | 50.45 |
| 19 | 53.22 | 52.75 | |
| 20 | 55.67 | 55.18 | |
| 24 | 66.72 | 66.13 | |
| 25 | 69.80 | 69.19 | |
■P寸指定タイプ
■P寸・L寸・B寸指定タイプ
[ ! ]下穴深さ（>>こちら）をご確認ください。
穴が貫通する場合があります。
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。
（D寸はTをとった数字となります。）
[ ! ]L寸（ ）・B寸（ ）はダイヤ形状に適用
[ ! ]首下部の強度に注意>>こちら
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| 型式 | P 指定0.01mm単位 | L | B | M （並目） | ＊締付トルク N・cm | ℓ | （W） | |||
| Type | 形状 | D | D寸公差g6 | |||||||
| SL-MGJPQT SH-MGJPQT | A （丸） D （ダイヤ） | 5 | -0.004 -0.012 | 5.50～8.00 | 10 | 6 | M2 | － | 3 | 2.2 |
| 6 | 6.50～10.00 | 8 | M3 | 98 | 5 | 3 | ||||
| 6T | M2.6 | － | 4 | |||||||
| 8 | -0.005 -0.014 | 9.00～13.00 | 15 | M5 | 461 | 8 | 3.5 | |||
| 8T | M4 | 225 | 6 | |||||||
| 10 | 11.00～15.00 | 10 | M5 | 461 | 8 | 4 | ||||
| 12 | -0.006 -0.017 | 13.00～16.00 | 5 | |||||||
| 13 | 14.00～18.00 | 22 | M8 | 1911 | 10 | 5.5 | ||||
| 16 | 17.00～25.00 | 12 | 7 | |||||||
| 20 | -0.007 -0.020 | 22.00～30.00 | 30 | 15 | 9 | |||||
■P寸・L寸・B寸指定タイプ
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | M （並目） | ＊締付トルク N・cm | ℓ | (W) | |||
| Type | 形状 | D | D寸公差g6 | |||||||
| SL-SFPQT SH-SFPQT SHD-SFPQT SL-HFPQT SH-HFPQT SL-GFPQT SH-GFPQT SL-CFPQT SH-CFPQT （バフ研磨品） SL-MGFPQT SH-MGFPQT SL-MCFPQT SH-MCFPQT | A (丸) D (ダイヤ) | 5 | -0.004 -0.012 | 5.50〜8.00 | 5(9)〜10 | 1.5〜15.0(12.0) | M2 | − | 3 | 2.2 |
| 6 | 6.50〜10.00 | 6(9)〜12 | 1.5〜15.0(12.0) | M3 | 98 | 5 | 3 | |||
| 6T | M2.6 | − | 4 | |||||||
| 8 | -0.005 -0.014 | 8.50〜15.00 | 8(12)〜16 | 1.5〜30.0(15.0) | M5 | 461 | 8 | 3.5 | ||
| 8T | 6(12)〜16 | M4 | 225 | 6 | ||||||
| 10 | 11.00〜17.00 | 10(12)〜20 | 3.0〜30.0(20.0) | M5 | 461 | 8 | 4 | |||
| 10T | 6(12)〜16 | M4 | 225 | 6 | ||||||
| 12 | -0.006 -0.017 | 13.00〜18.00 | 12〜24 | 3.0〜30.0(20.0) | M5 | 461 | 8 | 5 | ||
| 12T | 8(12)〜18 | M4 | 225 | 6 | ||||||
| 13 | 14.00〜20.00 | 13(14)〜26 | 5.0〜30.0(20.0) | M8 | 1911 | 10 | 5.5 | |||
| 13T | 8(14)〜20 | M6 | 784 | 9 | ||||||
| 16 | 17.00〜27.00 | 16〜32 | 5.0〜30.0(27.0) | M8 | 1911 | 12 | 7 | |||
| 16T | 10(14)〜24 | M6 | 784 | 9 | ||||||
| 20 | -0.007 -0.020 | 22.00〜30.00 | 20〜40 | 5.0〜30.0 | M8 | 1911 | 12 | 9 | ||
| 20T | 12(18)〜30 | M6 | 784 | 9 | ||||||
穴が貫通する場合があります。
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。
（D寸はTをとった数字となります。）
[ ! ]L寸（ ）・B寸（ ）はダイヤ形状に適用
[ ! ]首下部の強度に注意>>こちら
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
追加工
| 型式 | − | P | − | L | − | B | − | (RC・LAC・SC) |
| SHD-SFPQTA6 | − | P11.00 | − | L10 | − | B5 | - | RC |
| 9 | 日目出荷 |
[ NG ]P寸固定タイプは、追加工適用不可 [ NG ]RC・LAC・SC併用不可
| Alteration | 首下R加工 | レンチ穴追加工 | 2面幅追加工 | ||||||||||||||||||||
 |  |  | |||||||||||||||||||||
| Code | RC | LAC | SC | ||||||||||||||||||||
| Spec. | 首下の逃げをR0.5に変更します。 指定方法 RC [ ! ]P−D≧2の場合に適用 | レンチ穴を加工します。 指定方法 LAC [ ! ]ダイヤ形状のレンチ穴は、
レンチ穴寸法
| SC＝指定1mm単位 [ NG ]ダイヤ形状は適用不可 [ ! ]P－3≦SC≦P－1, SC≧D [ ! ]B≦11の場合、先端部に2面幅加工が | ||||||||||||||||||||
| ￥/1Code | 300 | 300 | 500 |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
洗浄不要の場合の代替品
|
|---|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
大頭球面タイプの裏からボルトで取付ける形状です。圧入に比べメンテナンス性が向上します。
ご注意
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■P寸固定タイプ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■P寸固定タイプ
| D | ￥基準単価 丸形状 | ||||
| SUS304相当 | SUS440Cまたは13Crステンレス | ||||
| SL-SJPQTBB | SH-SJPQTBB | SHD-SJPQTBB | SL-CJPQTBB | SH-CJPQTBB | |
| 6 | 1,730 | 2,130 | 2,370 | 1,860 | 2,260 |
| 8 | 1,780 | 2,180 | 2,420 | 1,880 | 2,280 |
| 10 | 1,820 | 2,220 | 2,460 | 1,930 | 2,330 |
| 12 | 1,840 | 2,240 | 2,480 | 2,030 | 2,430 |
| 16 | 2,190 | 2,590 | 2,830 | 2,360 | 2,760 |
■P寸指定タイプ
| D | ￥基準単価 | |||
| SKS3相当硬質クロムメッキ＋バフ | ||||
| 丸形状 | ダイヤ形状 | |||
| SL-MGJPQTA | SH-MGJPQTA | SL-MGJPQTD | SH-MGJPQTD | |
| 5 | 2,450 | 2,850 | 2,950 | 3,350 |
| 6 | 2,470 | 2,870 | 2,980 | 3,380 |
| 6T | 2,470 | 2,870 | 2,980 | 3,380 |
| 8 | 2,540 | 2,940 | 3,020 | 3,420 |
| 8T | 2,540 | 2,940 | 3,020 | 3,420 |
| 10 | 2,610 | 3,010 | 3,120 | 3,520 |
| 12 | 2,690 | 3,090 | 3,170 | 3,570 |
| 13 | 2,740 | 3,140 | 3,280 | 3,680 |
| 16 | 3,240 | 3,640 | 3,770 | 4,170 |
| 20 | 3,790 | 4,190 | 4,300 | 4,700 |
■P寸・L寸・B寸指定タイプ
| D | ￥基準単価 丸形状 | ||||||||||||
| SUS304 | SUS304 硬質クロムメッキ | SKS3相当硬質クロムメッキ | SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | ||||||||
| SL-SFPQTA | SH-SFPQTA | SHD-SFPQTA | SL-HFPQTA | SH-HFPQTA | SL-GFPQTA | SH-GFPQTA | SL-CFPQTA | SH-CFPQTA | SL-MGFPQTA | SH-MGFPQTA | SL-MCFPQTA | SH-MCFPQTA | |
| 5 | 2,540 | 2,940 | 3,180 | 2,890 | 3,290 | 2,460 | 2,860 | 2,750 | 3,150 | 2,960 | 3,360 | 3,340 | 3,740 |
| 6 | 2,570 | 2,970 | 3,210 | 2,930 | 3,330 | 2,490 | 2,890 | 2,780 | 3,180 | 3,000 | 3,400 | 3,380 | 3,780 |
| 6T | 2,570 | 2,970 | 3,210 | 2,930 | 3,330 | 2,490 | 2,890 | 2,780 | 3,180 | 3,000 | 3,400 | 3,380 | 3,780 |
| 8 | 2,660 | 3,060 | 3,300 | 3,030 | 3,430 | 2,560 | 2,960 | 2,880 | 3,280 | 3,090 | 3,490 | 3,480 | 3,880 |
| 8T | 2,660 | 3,060 | 3,300 | 3,030 | 3,430 | 2,560 | 2,960 | 2,880 | 3,280 | 3,090 | 3,490 | 3,480 | 3,880 |
| 10 | 2,720 | 3,120 | 3,360 | 3,110 | 3,510 | 2,620 | 3,020 | 2,970 | 3,370 | 3,160 | 3,560 | 3,620 | 4,020 |
| 10T | 2,680 | 3,080 | 3,320 | 3,070 | 3,470 | 2,590 | 2,990 | 2,930 | 3,330 | 3,130 | 3,530 | 3,570 | 3,970 |
| 12 | 2,810 | 3,210 | 3,450 | 3,200 | 3,600 | 2,690 | 3,090 | 2,970 | 3,370 | 3,250 | 3,650 | 3,620 | 4,020 |
| 12T | 2,760 | 3,160 | 3,400 | 3,150 | 3,550 | 2,660 | 3,060 | 2,930 | 3,330 | 3,200 | 3,600 | 3,570 | 3,970 |
| 13 | 2,880 | 3,280 | 3,520 | 3,300 | 3,700 | 2,760 | 3,160 | 3,120 | 3,520 | 3,350 | 3,750 | 3,810 | 4,210 |
| 13T | 2,840 | 3,240 | 3,480 | 3,250 | 3,650 | 2,720 | 3,120 | 3,080 | 3,480 | 3,300 | 3,700 | 3,760 | 4,160 |
| 16 | 3,480 | 3,880 | 4,120 | 4,010 | 4,410 | 3,280 | 3,680 | 3,810 | 4,210 | 4,030 | 4,430 | 4,710 | 5,110 |
| 16T | 3,430 | 3,830 | 4,070 | 3,950 | 4,350 | 3,230 | 3,630 | 3,750 | 4,150 | 3,960 | 4,360 | 4,640 | 5,040 |
| 20 | 4,120 | 4,520 | 4,760 | 4,790 | 5,190 | 3,840 | 4,240 | 4,530 | 4,930 | 4,750 | 5,150 | 5,660 | 6,060 |
| 20T | 4,060 | 4,460 | 4,700 | 4,710 | 5,110 | 3,780 | 4,180 | 4,460 | 4,860 | 4,680 | 5,080 | 5,550 | 5,950 |
| D | ￥基準単価 ダイヤ形状 | ||||||||||||
| SUS304 | SUS304 硬質クロムメッキ | SKS3相当硬質クロムメッキ | SUS440Cまたは13Crステンレス | SKS3相当硬質クロムメッキ＋バフ | SUS440Cまたは13Crステンレス＋バフ | ||||||||
| SL-SFPQTD | SH-SFPQTD | SHD-SFPQTD | SL-HFPQTD | SH-HFPQTD | SL-GFPQTD | SH-GFPQTD | SL-CFPQTD | SH-CFPQTD | SL-MGFPQTD | SH-MGFPQTD | SL-MCFPQTD | SH-MCFPQTD | |
| 5 | 2,920 | 3,320 | 3,560 | - | - | 2,940 | 3,340 | 3,220 | 3,620 | 3,580 | 3,980 | 3,950 | 4,350 |
| 6 | 2,960 | 3,360 | 3,600 | 3,390 | 3,790 | 2,980 | 3,380 | 3,260 | 3,660 | 3,630 | 4,030 | 4,000 | 4,400 |
| 6T | 2,960 | 3,360 | 3,600 | 3,390 | 3,790 | 2,980 | 3,380 | 3,260 | 3,660 | 3,630 | 4,030 | 4,000 | 4,400 |
| 8 | 3,070 | 3,470 | 3,710 | 3,510 | 3,910 | 3,050 | 3,450 | 3,330 | 3,730 | 3,730 | 4,130 | 4,080 | 4,480 |
| 8T | 3,070 | 3,470 | 3,710 | 3,510 | 3,910 | 3,050 | 3,450 | 3,330 | 3,730 | 3,730 | 4,130 | 4,080 | 4,480 |
| 10 | 3,140 | 3,540 | 3,780 | 3,610 | 4,010 | 3,130 | 3,530 | 3,420 | 3,820 | 3,830 | 4,230 | 4,210 | 4,610 |
| 10T | 3,100 | 3,500 | 3,740 | 3,560 | 3,960 | 3,090 | 3,490 | 3,370 | 3,770 | 3,770 | 4,170 | 4,130 | 4,530 |
| 12 | 3,220 | 3,620 | 3,860 | 3,700 | 4,100 | 3,200 | 3,600 | 3,470 | 3,870 | 3,930 | 4,330 | 4,280 | 4,680 |
| 12T | 3,160 | 3,560 | 3,800 | 3,640 | 4,040 | 3,160 | 3,560 | 3,420 | 3,820 | 3,860 | 4,260 | 4,210 | 4,610 |
| 13 | 3,340 | 3,740 | 3,980 | 3,860 | 4,260 | 3,320 | 3,720 | 3,800 | 4,200 | 4,070 | 4,470 | 4,700 | 5,100 |
| 13T | 3,290 | 3,690 | 3,930 | 3,790 | 4,190 | 3,260 | 3,660 | 3,740 | 4,140 | 4,000 | 4,400 | 4,620 | 5,020 |
| 16 | 4,010 | 4,410 | 4,650 | 4,650 | 5,050 | 3,840 | 4,240 | 4,610 | 5,010 | 4,750 | 5,150 | 5,740 | 6,140 |
| 16T | 3,950 | 4,350 | 4,590 | 4,580 | 4,980 | 3,780 | 4,180 | 4,520 | 4,920 | 4,680 | 5,080 | 5,640 | 6,040 |
| 20 | 4,460 | 4,860 | 5,100 | 5,190 | 5,590 | 4,390 | 4,790 | 5,320 | 5,720 | 5,460 | 5,860 | 6,670 | 7,070 |
| 20T | 4,390 | 4,790 | 5,030 | 5,110 | 5,510 | 4,310 | 4,710 | 5,220 | 5,620 | 5,360 | 5,760 | 6,560 | 6,960 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUS304
[ ! ]表示数量超えはWOSにてご確認ください。
◦SUS304以外
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]バフ研磨品は、21コ以上お見積りとなります。
◦SUS304
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
◦SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～300 | 301～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]バフ研磨品は、21コ以上お見積りとなります。
納期
●P寸固定
[ NG ]ストーク適用不可
●P・L・B寸指定 硬質クロムメッキ品以外
[ NG ]ストーク適用不可
●P・L・B寸指定 硬質クロムメッキ品
[ NG ]ストーク適用不可
●バフ研磨品
[ NG ]ストーク適用不可
| 5 | 日目出荷 |
●P・L・B寸指定 硬質クロムメッキ品以外
| 6 | 日目出荷 |
●P・L・B寸指定 硬質クロムメッキ品
| 7 | 日目出荷 |
●バフ研磨品
| 9 | 日目出荷 |
出荷日については、こちらをご覧ください。
【クリーン洗浄品】位置決めピン 大頭球面タイプ －めねじ－のレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
位置決めピンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
位置決めピン 大頭テーパタイプ －圧入－
4.8通常価格(税別)：340円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ 圧入
4.7通常出荷日:3日目
ミスミ
位置決めピン 先端形状選択タイプ －おねじ－
4.5通常出荷日:2日目～
ミスミ
マーカーピン 六角穴付タイプ
4.4通常出荷日:2日目
ミスミ
位置決めピン 大頭フラットタイプ －圧入－
4.6通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －めねじ（大頭/ストレート）－
4.6通常出荷日:2日目～
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）R/テーパ/テーパR 全ねじ
4.4通常出荷日:3日目
ミスミ
位置決めピン 小頭テーパタイプ －圧入－
4.5通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －全ねじ－
4.4通常出荷日:2日目～
