【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－圧入－

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－おねじ－

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
ストレート（圧入）
導入側外径公差
0/-0.01
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,362型番あります。

外形図・規格表
型番リスト
詳細情報

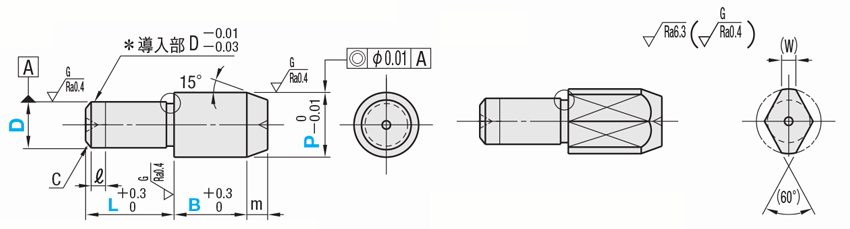

外形図・規格表

(丸)

(ダイヤ)

＊導入部は公差p6のみ適用となります。
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

D＜3の場合
a＝0.5
d＝D－0.1
[ ! ]逃げ部寸法は参考値になります。

D≧3の場合
a＝1.0
d＝D－0.2

P寸固定		P・L・B寸指定		本体材質			洗浄方法
Type	D公差・形状	Type	D公差・形状	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SJP	＜丸＞ BB(m6) BPB(p6) ＜ダイヤ＞ DB(m6) DPB(p6)	SL-SFP	＜丸＞ BA(m6) BPA(p6) BG(g6) ＜ダイヤ＞ BD(m6) BPD(p6) DG(g6)	SUS304＊	−	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SJP		SH-SFP					精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SJP		SDH-SFP					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HJP		SL-HFP		SUS304	硬質クロムメッキ	メッキ硬度750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HJP		SH-HFP		SUS304	硬質クロムメッキ	メッキ硬度750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-GJP		SL-GFP		SKS3相当	硬質クロムメッキ	焼入硬度50〜55HRC メッキ硬度750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GJP		SH-GFP		SKS3相当	硬質クロムメッキ	焼入硬度50〜55HRC メッキ硬度750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-CJP		SL-CFP		SUS440Cまたは 13Crステンレス	−	焼入硬度50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CJP		SH-CFP		SUS440Cまたは 13Crステンレス	−	焼入硬度50〜55HRC	精密洗浄	クラス1000	脱気2重梱包	クラス１0

＊P寸固定タイプの場合、SUS304相当となります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部にシリーズ名称：【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－

詳細図を記載しておりますので、ご確認ください。

規格表

型式			−	P	−	L	−	B

Type	D公差	D
Type	形状	D
SL-SJP	BB	6	−	10
SH-HJP	BPB	8	−	12
SHD-SFP	BG	10	−	P12.02	−	L10	−	B3.2

■P寸固定タイプ

型式					P選択														L	B	C	m	ℓ	(W)
Type	D公差・形状	D	D寸公差
Type	D公差・形状	D	m6	p6
SL-SJP SH-SJP SHD-SJP SL-HJP SH-HJP SL-GJP SH-GJP SL-CJP SH-CJP	＜丸＞ BB(m6) BPB(p6) ＜ダイヤ＞ DB(m6) DPB(p6) [ ! ]D≧2に適用	1	+0.008 +0.002	+0.012 +0.006	2														3	3	0.1	0.5	0	−
		2				3	4												4	3	0.5	1	0	1.2
		3					4	5	6										5	5	0.5	2	1	1.5
		4	+0.012 +0.004	+0.020 +0.012				5	6										5	6	1	3		1.8
		5							6	8									10	6				2.2
		6								8	10								10	8				3
		8	+0.015 +0.006	+0.024 +0.015							10	12	13						15	8	1.5	4		3.5
		10	+0.015 +0.006	+0.024 +0.015								12	13	15						10	2			4
		12	+0.018 +0.007	+0.029 +0.018									13	15	16									5
		13												15	16				22				2	5.5
		16														20	25		22		3	5		7
		20	+0.021 +0.008	+0.035 +0.022													25	30	30	15	3	5		9

D	P	質量（ｇ）参考値
		丸形状			ダイヤ形状
		SKS3相当	SUS304相当	SUS440Cまたは 13Crステンレス	SKS3相当	SUS304相当	SUS440Cまたは 13Crステンレス
1	2	0.09	0.09	0.09	－	－	－
2	3	0.27	0.27	0.27	0.18	0.18	0.18
2	4	0.39	0.40	0.40	0.28	0.29	0.28
3	4	0.77	0.79	0.78	0.54	0.55	0.54
	5	1.05	1.07	1.06	0.75	0.77	0.76
	6	1.39	1.41	1.40	1.03	1.05	1.04
4	5	1.42	1.44	1.43	0.99	1.01	1.00
4	6	1.83	1.86	1.84	1.32	1.34	1.33
5	6	2.88	2.93	2.90	2.25	2.29	2.27
5	8	3.91	3.98	3.95	3.08	3.14	3.11
6	8	5.38	5.48	5.43	3.87	3.94	3.91
6	10	7.16	7.28	7.22	5.27	5.36	5.32
8	10	10.86	11.05	10.96	8.66	8.81	8.74
	12	13.03	13.26	13.15	10.39	10.58	10.48
	13	14.27	14.52	14.39	11.40	11.61	11.51
10	12	18.14	18.46	18.30	14.37	14.62	14.50
	13	19.68	20.03	19.86	15.60	15.87	15.73
	15	23.14	23.55	23.34	18.42	18.75	18.59
12	13	23.75	24.18	23.97	18.65	18.98	18.81
	15	27.21	27.69	27.45	21.32	21.69	21.50
	16	29.12	29.64	29.38	22.83	23.24	23.04
13	15	36.82	37.48	37.15	30.34	30.88	30.61
13	16	38.74	39.43	39.08	31.82	32.39	32.10
16	20	59.43	60.49	59.96	48.43	49.29	48.86
16	25	73.31	74.62	73.97	59.56	60.62	60.09
20	25	131.89	134.24	133.06	105.36	107.24	106.30
20	30	157.34	160.14	158.74	125.50	127.74	126.62

■P寸・L寸・B寸指定タイプ

型式						P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	m	ℓ	(W)
Type	D公差・形状	D	D寸公差
			m6	p6	g6
SL-SFP SH-SFP SHD-SFP SL-HFP SH-HFP SL-GFP SH-GFP SL-CFP SH-CFP	＜丸＞ BA(m6) BPA(p6) BG(g6) ＜ダイヤ＞ BD(m6) BPD(p6) DG(g6)	1	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	1.20(1.50)〜3.00(2.50)	2・3	1.0〜5.0	0.1	0.5	0	0.6
		2				2.50〜6.00(4.00)	2〜6	1.0〜15.0(10.0)	0.5	1		1.2
		3				3.50〜8.00	3〜10	1.0〜15.0(10.0)		2	1	1.5
		4	＋0.012 ＋0.004	+0.020 +0.012	-0.004 -0.012	4.50〜8.00	3(4)〜14	1.0〜15.0(10.0)	1	3		1.8
		5				5.50〜10.00	5〜15	1.0〜15.0(10.0)				2.2
		6				6.50〜10.00	5〜15	1.0〜30.0(25.0)				3
		8	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	8.50〜15.00	5(6)〜16	1.0〜30.0(25.0)	1.5	4		3.5
		10				11.00〜17.00	5(10)〜20	3.0〜30.0(25.0)	2			4
		12	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	13.00〜18.00	6(10)〜24	3.0〜30.0(25.0)				5
		13				14.00〜20.00	7(12)〜26	5.0〜30.0(25.0)			2	5.5
		16				17.00〜27.00	8(15)〜32	5.0〜30.0	3	5		7
		20	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	22.00〜30.00	10(15)〜40	5.0〜30.0				9

[ ! ]P寸（　）・L寸（　）・B寸（　）はダイヤ形状に適用

追加工

日目出荷

[ NG ]ストーク適用不可
[ NG ]P寸固定タイプは追加工適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

タップ加工を追加

[ ! ]D≧6の適用　[ ! ]B≧ℓ2+4
[ ! ]M+2≦P-2×m×tan15°（≒0.27）
[ NG ]NTKとの併用不可

D	MH （並目）	ℓ₂
6	M3	4
8～13	M4	6
16・20	M6	9

SL-SFPBPA10-P11.01-L12-B6.4-MH

300

NTK

抜きタップ加工を追加

[ ! ]D≧6の適用　

[ ! ]D寸部なでの有効タップ長さは、B寸指定
範囲により変わります。

[ ! ]L+B+m≦M×3の場合は、タップが貫通
となります。

[ ! ]L+B+m≦M×5の場合は、下穴が貫通する
場合があります。

[ NG ]MH・TCとの併用不可

D	M（並目）	B
6	3	1.0～4.5
8	4	1.0～5.9
10・12	5	3.0～8.6
13～20	8	5.0～15.2

SL-SFPBPA10-P11.01-L12-B6.4-MTK

300

先端テーパー部長さ変更

m寸法を変更します。TC=1mm単位指定
[ ! ]B+m≧TC+2（ストレート部min.2mm）
[ ! ]P≧2.00に適用

[ ! ] P/2-TC×tan15°（≒0.27）＞0.5
（先端φ1.0min）

[ ! ]TCの指定により、B寸法が変わります。
（変更後B寸法＝B+m-TC）

[ NG ]NTKとの併用不可

D	TC	D	TC
1	1～ 2	8	5～16
2	2～ 5	10	5～22
3	3～ 9	12	5～22
4	4～11	13	5～22
5	4～11	16	6～23
6	4～13	20	6～23

SL-SFPBPA10-P11.01-L12-B6.4-TC5

300

首下R加工を追加

首下の逃げをR0.5に変更します。
[ ! ]P-D≧2の場合に適用

SL-SFPBPA10-P11.01-L12-B6.4-RC

300

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-CFPBA1-P[1.2-3/0.01]-L[2-3/1]-B[1-5/0.1]

SH-CFPBA2-P[2.5-6/0.01]-L[2-6/1]-B[1-15/0.1]

SH-CFPBA3-P[3.5-8/0.01]-L[3-10/1]-B[1-15/0.1]

SH-CFPBA4-P[4.5-8/0.01]-L[3-14/1]-B[1-15/0.1]

SH-CFPBA5-P[5.5-10/0.01]-L[5-15/1]-B[1-15/0.1]

SH-CFPBA6-P[6.5-10/0.01]-L[5-15/1]-B[1-30/0.1]

SH-CFPBA8-P[8.5-15/0.01]-L[5-16/1]-B[1-30/0.1]

SH-CFPBA10-P[11-17/0.01]-L[5-20/1]-B[3-30/0.1]

SH-CFPBA12-P[13-18/0.01]-L[6-24/1]-B[3-30/0.1]

SH-CFPBA13-P[14-20/0.01]-L[7-26/1]-B[5-30/0.1]

SH-CFPBA16-P[17-27/0.01]-L[8-32/1]-B[5-30/0.1]

SH-CFPBA20-P[22-30/0.01]-L[10-40/1]-B[5-30/0.1]

SH-CFPBD1-P[1.5-2.5/0.01]-L[2-3/1]-B[1-5/0.1]

SH-CFPBD2-P[2.5-4/0.01]-L[2-6/1]-B[1-10/0.1]

SH-CFPBD3-P[3.5-8/0.01]-L[3-10/1]-B[1-10/0.1]

SH-CFPBD4-P[4.5-8/0.01]-L[4-14/1]-B[1-10/0.1]

SH-CFPBD5-P[5.5-10/0.01]-L[5-15/1]-B[1-10/0.1]

SH-CFPBD6-P[6.5-10/0.01]-L[5-15/1]-B[1-25/0.1]

SH-CFPBD8-P[8.5-15/0.01]-L[6-16/1]-B[1-25/0.1]

SH-CFPBD10-P[11-17/0.01]-L[10-20/1]-B[3-25/0.1]

SH-CFPBD12-P[13-18/0.01]-L[10-24/1]-B[3-25/0.1]

SH-CFPBD13-P[14-20/0.01]-L[12-26/1]-B[5-25/0.1]

SH-CFPBD16-P[17-27/0.01]-L[15-32/1]-B[5-30/0.1]

SH-CFPBD20-P[22-30/0.01]-L[15-40/1]-B[5-30/0.1]

SH-CFPBG1-P[1.2-3/0.01]-L[2-3/1]-B[1-5/0.1]

SH-CFPBG2-P[2.5-6/0.01]-L[2-6/1]-B[1-15/0.1]

SH-CFPBG3-P[3.5-8/0.01]-L[3-10/1]-B[1-15/0.1]

SH-CFPBG4-P[4.5-8/0.01]-L[3-14/1]-B[1-15/0.1]

SH-CFPBG5-P[5.5-10/0.01]-L[5-15/1]-B[1-15/0.1]

SH-CFPBG6-P[6.5-10/0.01]-L[5-15/1]-B[1-30/0.1]

SH-CFPBG8-P[8.5-15/0.01]-L[5-16/1]-B[1-30/0.1]

SH-CFPBG10-P[11-17/0.01]-L[5-20/1]-B[3-30/0.1]

SH-CFPBG12-P[13-18/0.01]-L[6-24/1]-B[3-30/0.1]

SH-CFPBG13-P[14-20/0.01]-L[7-26/1]-B[5-30/0.1]

SH-CFPBG16-P[17-27/0.01]-L[8-32/1]-B[5-30/0.1]

SH-CFPBG20-P[22-30/0.01]-L[10-40/1]-B[5-30/0.1]

SH-CFPBPA1-P[1.2-3/0.01]-L[2-3/1]-B[1-5/0.1]

SH-CFPBPA2-P[2.5-6/0.01]-L[2-6/1]-B[1-15/0.1]

SH-CFPBPA3-P[3.5-8/0.01]-L[3-10/1]-B[1-15/0.1]

SH-CFPBPA4-P[4.5-8/0.01]-L[3-14/1]-B[1-15/0.1]

SH-CFPBPA5-P[5.5-10/0.01]-L[5-15/1]-B[1-15/0.1]

SH-CFPBPA6-P[6.5-10/0.01]-L[5-15/1]-B[1-30/0.1]

SH-CFPBPA8-P[8.5-15/0.01]-L[5-16/1]-B[1-30/0.1]

SH-CFPBPA10-P[11-17/0.01]-L[5-20/1]-B[3-30/0.1]

SH-CFPBPA12-P[13-18/0.01]-L[6-24/1]-B[3-30/0.1]

SH-CFPBPA13-P[14-20/0.01]-L[7-26/1]-B[5-30/0.1]

SH-CFPBPA16-P[17-27/0.01]-L[8-32/1]-B[5-30/0.1]

SH-CFPBPA20-P[22-30/0.01]-L[10-40/1]-B[5-30/0.1]

SH-CFPBPD1-P[1.5-2.5/0.01]-L[2-3/1]-B[1-5/0.1]

SH-CFPBPD2-P[2.5-4/0.01]-L[2-6/1]-B[1-10/0.1]

SH-CFPBPD3-P[3.5-8/0.01]-L[3-10/1]-B[1-10/0.1]

SH-CFPBPD4-P[4.5-8/0.01]-L[4-14/1]-B[1-10/0.1]

SH-CFPBPD5-P[5.5-10/0.01]-L[5-15/1]-B[1-10/0.1]

SH-CFPBPD6-P[6.5-10/0.01]-L[5-15/1]-B[1-25/0.1]

SH-CFPBPD8-P[8.5-15/0.01]-L[6-16/1]-B[1-25/0.1]

SH-CFPBPD10-P[11-17/0.01]-L[10-20/1]-B[3-25/0.1]

SH-CFPBPD12-P[13-18/0.01]-L[10-24/1]-B[3-25/0.1]

SH-CFPBPD13-P[14-20/0.01]-L[12-26/1]-B[5-25/0.1]

SH-CFPBPD16-P[17-27/0.01]-L[15-32/1]-B[5-30/0.1]

SH-CFPBPD20-P[22-30/0.01]-L[15-40/1]-B[5-30/0.1]

材質

詳細材質

導入側先端形状

表面処理

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

取付部長さ L

(mm)

位置決め部長さ B

(mm)

寸法指定タイプ

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

1.2 ～ 3

精密洗浄

2 ～ 3

1 ～ 5

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

2.5 ～ 6

精密洗浄

2 ～ 6

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

3.5 ～ 8

精密洗浄

3 ～ 10

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

4.5 ～ 8

精密洗浄

3 ～ 14

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

5 ～ 16

1 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

11 ～ 17

精密洗浄

5 ～ 20

3 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 18

精密洗浄

6 ～ 24

3 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

14 ～ 20

精密洗浄

7 ～ 26

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

17 ～ 27

精密洗浄

8 ～ 32

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

22 ～ 30

精密洗浄

10 ～ 40

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

1.5 ～ 2.5

精密洗浄

2 ～ 3

1 ～ 5

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

2.5 ～ 4

精密洗浄

2 ～ 6

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

3.5 ～ 8

精密洗浄

3 ～ 10

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

4.5 ～ 8

精密洗浄

4 ～ 14

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

5.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

6.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

8.5 ～ 15

精密洗浄

6 ～ 16

1 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

11 ～ 17

精密洗浄

10 ～ 20

3 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

13 ～ 18

精密洗浄

10 ～ 24

3 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

14 ～ 20

精密洗浄

12 ～ 26

5 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

17 ～ 27

精密洗浄

15 ～ 32

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

22 ～ 30

精密洗浄

15 ～ 40

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

1.2 ～ 3

精密洗浄

2 ～ 3

1 ～ 5

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

2.5 ～ 6

精密洗浄

2 ～ 6

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

3.5 ～ 8

精密洗浄

3 ～ 10

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

4.5 ～ 8

精密洗浄

3 ～ 14

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

5 ～ 16

1 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

11 ～ 17

精密洗浄

5 ～ 20

3 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 18

精密洗浄

6 ～ 24

3 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

14 ～ 20

精密洗浄

7 ～ 26

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

17 ～ 27

精密洗浄

8 ～ 32

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

22 ～ 30

精密洗浄

10 ～ 40

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

1.2 ～ 3

精密洗浄

2 ～ 3

1 ～ 5

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

2.5 ～ 6

精密洗浄

2 ～ 6

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

3.5 ～ 8

精密洗浄

3 ～ 10

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

4.5 ～ 8

精密洗浄

3 ～ 14

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 15

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

5 ～ 16

1 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

11 ～ 17

精密洗浄

5 ～ 20

3 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 18

精密洗浄

6 ～ 24

3 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

14 ～ 20

精密洗浄

7 ～ 26

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

17 ～ 27

精密洗浄

8 ～ 32

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

22 ～ 30

精密洗浄

10 ～ 40

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

1.5 ～ 2.5

精密洗浄

2 ～ 3

1 ～ 5

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

2.5 ～ 4

精密洗浄

2 ～ 6

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

3.5 ～ 8

精密洗浄

3 ～ 10

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

4.5 ～ 8

精密洗浄

4 ～ 14

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

5.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 10

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

6.5 ～ 10

精密洗浄

5 ～ 15

1 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

8.5 ～ 15

精密洗浄

6 ～ 16

1 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

11 ～ 17

精密洗浄

10 ～ 20

3 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

13 ～ 18

精密洗浄

10 ～ 24

3 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

14 ～ 20

精密洗浄

12 ～ 26

5 ～ 25

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

17 ～ 27

精密洗浄

15 ～ 32

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

ダイヤ

なし

ズブ焼入

22 ～ 30

精密洗浄

15 ～ 40

5 ～ 30

P寸・L寸・B寸指定

SUS440Cまたは13Crステンレス

なし

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	5日目	CFPBA1
- ( - )	5日目	CFPBA2
- ( - )	5日目	CFPBA3
- ( - )	5日目	CFPBA4
- ( - )	5日目	CFPBA5
- ( - )	5日目	CFPBA6
- ( - )	5日目	CFPBA8
- ( - )	5日目	CFPBA10
- ( - )	5日目	CFPBA12
- ( - )	5日目	CFPBA13
- ( - )	5日目	CFPBA16
- ( - )	5日目	CFPBA20
- ( - )	5日目	CFPBD1
- ( - )	5日目	CFPBD2
- ( - )	5日目	CFPBD3
- ( - )	5日目	CFPBD4
- ( - )	5日目	CFPBD5
- ( - )	5日目	CFPBD6
- ( - )	5日目	CFPBD8
- ( - )	5日目	CFPBD10
- ( - )	5日目	CFPBD12
- ( - )	5日目	CFPBD13
- ( - )	5日目	CFPBD16
- ( - )	5日目	CFPBD20
- ( - )	5日目	CFPBG1
- ( - )	5日目	CFPBG2
- ( - )	5日目	CFPBG3
- ( - )	5日目	CFPBG4
- ( - )	5日目	CFPBG5
- ( - )	5日目	CFPBG6
- ( - )	5日目	CFPBG8
- ( - )	5日目	CFPBG10
- ( - )	5日目	CFPBG12
- ( - )	5日目	CFPBG13
- ( - )	5日目	CFPBG16
- ( - )	5日目	CFPBG20
- ( - )	5日目	CFPBPA1
- ( - )	5日目	CFPBPA2
- ( - )	5日目	CFPBPA3
- ( - )	5日目	CFPBPA4
- ( - )	5日目	CFPBPA5
- ( - )	5日目	CFPBPA6
- ( - )	5日目	CFPBPA8
- ( - )	5日目	CFPBPA10
- ( - )	5日目	CFPBPA12
- ( - )	5日目	CFPBPA13
- ( - )	5日目	CFPBPA16
- ( - )	5日目	CFPBPA20
- ( - )	5日目	CFPBPD1
- ( - )	5日目	CFPBPD2
- ( - )	5日目	CFPBPD3
- ( - )	5日目	CFPBPD4
- ( - )	5日目	CFPBPD5
- ( - )	5日目	CFPBPD6
- ( - )	5日目	CFPBPD8
- ( - )	5日目	CFPBPD10
- ( - )	5日目	CFPBPD12
- ( - )	5日目	CFPBPD13
- ( - )	5日目	CFPBPD16
- ( - )	5日目	CFPBPD20

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■P寸固定タイプ

D	￥基準単価丸形状
	SUS304相当			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-SJPBB	SH-SJPBB	SHD-SJPBB	SL-HJPBB	SH-HJPBB	SL-GJPBB	SH-GJPBB	SL-CJPBB	SH-CJPBB
	SL-SJPBPB	SH-SJPBPB	SHD-SJPBPB	SL-HJPBPB	SH-HJPBPB	SL-GJPBPB	SH-GJPBPB	SL-CJPBPB	SH-CJPBPB
1	1,620	1,940	1,970	2,240	2,640	1,780	2,130	2,020	2,370
2	900	1,080	1,110	1,430	1,830	1,100	1,450	1,220	1,570
3	930	1,120	1,150	1,470	1,870	1,110	1,460	1,250	1,600
4	980	1,180	1,210	1,540	1,940	1,150	1,500	1,300	1,650
5	1,020	1,220	1,250	1,600	2,000	1,190	1,540	1,350	1,700
6	1,050	1,260	1,290	1,610	2,010	1,220	1,570	1,380	1,730
8	1,080	1,300	1,330	1,650	2,050	1,260	1,610	1,420	1,770
10	1,110	1,330	1,360	1,690	2,090	1,270	1,620	1,440	1,790
12	1,140	1,370	1,400	1,720	2,120	1,300	1,650	1,450	1,800
13	1,160	1,390	1,420	1,730	2,130	1,330	1,680	1,520	1,870
16	1,410	1,690	1,720	2,050	2,450	1,530	1,880	1,800	2,150
20	1,670	2,000	2,030	2,290	2,690	1,770	2,120	2,070	2,420

D	￥基準単価ダイヤ形状
	SUS304相当			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-SJPDB	SH-SJPDB	SHD-SJPDB	SL-HJPDB	SH-HJPDB	SL-GJPDB	SH-GJPDB	SL-CJPDB	SH-CJPDB
	SL-SJPDPB	SH-SJPDPB	SHD-SJPDPB	SL-HJPDPB	SH-HJPDPB	SL-GJPDPB	SH-GJPDPB	SL-CJPDPB	SH-CJPDPB
2	1,380	1,780	2,020	1,610	2,010	1,230	1,580	1,370	1,720
3	1,420	1,820	2,060	1,640	2,040	1,290	1,640	1,420	1,770
4	1,480	1,880	2,120	1,710	2,110	1,340	1,690	1,480	1,830
5	1,540	1,940	2,180	1,760	2,160	1,380	1,730	1,550	1,900
6	1,580	1,980	2,220	1,810	2,210	1,420	1,770	1,590	1,940
8	1,620	2,020	2,260	1,870	2,270	1,470	1,820	1,630	1,980
10	1,660	2,060	2,300	1,910	2,310	1,490	1,840	1,660	2,010
12	1,700	2,100	2,340	1,970	2,370	1,530	1,880	1,680	2,030
13	1,730	2,130	2,370	2,020	2,420	1,560	1,910	1,770	2,120
16	2,050	2,450	2,690	2,320	2,720	1,850	2,200	2,130	2,480
20	2,390	2,790	3,030	2,700	3,100	2,170	2,520	2,490	2,840

■P寸・L寸・B寸指定タイプ

D	￥基準単価丸形状
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-SFPBA	SH-SFPBA	SHD-SFPBA	SL-HFPBA	SH-HFPBA	SL-GFPBA	SH-GFPBA	SL-CFPBA	SH-CFPBA
	SL-SFPBPA	SH-SFPBPA	SHD-SFPBPA	SL-HFPBPA	SH-HFPBPA	SL-GFPBPA	SH-GFPBPA	SL-CFPBPA	SH-CFPBPA
	SL-SFPBPG	SH-SFPBPG	SHD-SFPBPG	SL-HFPBPG	SH-HFPBPG	SL-GFPBG	SH-GFPBG	SL-CFPBG	SH-CFPBG
1	3,530	3,930	4,170	4,090	4,490	3,120	3,470	3,780	4,130
2	1,860	2,260	2,500	2,120	2,520	1,630	1,980	1,910	2,260
3	1,920	2,320	2,560	2,190	2,590	1,690	2,040	1,990	2,340
4	2,040	2,440	2,680	2,300	2,700	1,790	2,140	2,100	2,450
5	2,130	2,530	2,770	2,420	2,820	1,910	2,260	2,230	2,580
6	2,210	2,610	2,850	2,500	2,900	1,940	2,290	2,290	2,640
8	2,280	2,680	2,920	2,590	2,990	2,000	2,350	2,370	2,720
10	2,340	2,740	2,980	2,660	3,060	2,060	2,410	2,460	2,810
12	2,420	2,820	3,060	2,730	3,130	2,150	2,500	2,460	2,810
13	2,490	2,890	3,130	2,830	3,230	2,190	2,540	2,610	2,960
16	3,050	3,450	3,690	3,500	3,900	2,690	3,040	3,260	3,610
20	3,660	4,060	4,300	4,220	4,620	3,210	3,560	3,930	4,280

D	￥基準単価ダイヤ形状
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-SFPDG	SH-SFPDG	SHD-SFPDG	SL-HFPDG	SH-HFPDG	SL-GFPBD	SH-GFPBD	SL-CFPBD	SH-CFPBD
	SL-SFPBPD	SH-SFPBPD	SHD-SFPBPD	SL-HFPBPD	SH-HFPBPD	SL-GFPBPD	SH-GFPBPD	SL-CFPBPD	SH-CFPBPD
	SL-SFPBDG	SH-SFPBDG	SHD-SFPBDG	SL-HFPBDG	SH-HFPBDG	SL-GFPDG	SH-GFPDG	SL-CFPDG	SH-CFPDG
1	2,380	2,780	3,020	3,330	3,730	2,020	2,370	2,390	2,740
2	2,150	2,550	2,790	2,450	2,850	1,910	2,260	2,270	2,620
3	2,250	2,650	2,890	2,540	2,940	2,000	2,350	2,370	2,720
4	2,400	2,800	3,040	2,710	3,110	2,150	2,500	2,510	2,860
5	2,520	2,920	3,160	2,880	3,280	2,220	2,570	2,670	3,020
6	2,630	3,030	3,270	2,990	3,390	2,310	2,660	2,790	3,140
8	2,710	3,110	3,350	3,100	3,500	2,410	2,760	2,870	3,220
10	2,820	3,220	3,460	3,220	3,620	2,470	2,820	2,960	3,310
12	2,900	3,300	3,540	3,320	3,720	2,560	2,910	3,000	3,350
13	2,990	3,390	3,630	3,440	3,840	2,620	2,970	3,010	3,360
16	3,720	4,120	4,360	4,310	4,710	3,270	3,620	4,030	4,380
20	4,510	4,910	5,150	5,250	5,650	3,950	4,300	4,890	5,240

■数量スライド価格（[ ! ]1円未満切り捨て）
◦SUS304

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜4	5〜19	20～35	36～50	51～
値引率	基準単価	25%	45%	50%	55%
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦SUS304以外

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜19	20〜49	50〜99	100〜300	301～
値引率	基準単価	5%	10%	15%	23%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●P寸固定材質 SUS304相当・SUS440Cまたは13Crステンレス

日目出荷

[ NG ]ストーク適用不可

●P・L・B寸指定硬質クロムメッキ品以外

日目出荷

[ NG ]ストーク適用不可

●P寸固定/P・L・B寸指定硬質クロムメッキ品

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－	【クリーン洗浄品】位置決めピン　小頭テーパタイプ　－圧入－	【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－おねじ－	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－圧入－	【クリーン洗浄品】位置決めピン　大頭テーパタイプ－テーパ角度指定・公差選択・圧入－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－圧入－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	3日目〜	3日目〜	5日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	-
基本形状	大頭	小頭	大頭	大頭	大頭	大頭
導入側先端タイプ	テーパ	テーパ	テーパ	フラット	テーパ	フラット
導入側仕様	なし	なし	なし	なし	なし	なし
