【クリーン洗浄品】片持ちピンフランジ付ナット止めタイプ

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：5日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

未確定：候補が236型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

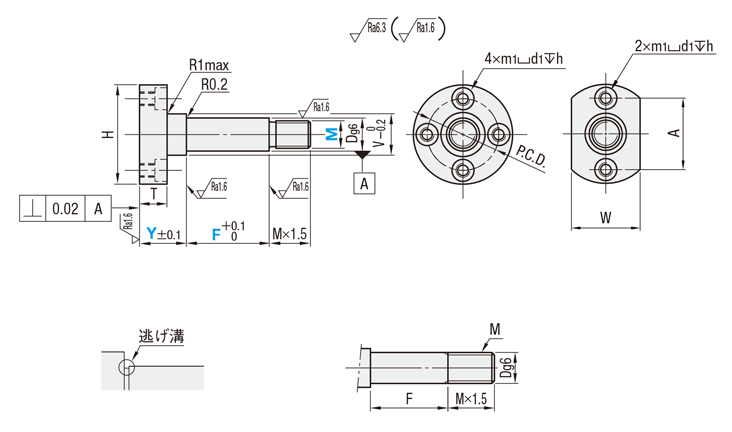

外形図・規格表

ラウンドタイプ

コンパクトタイプ

[ ! ]SL-PFXFC・SH-PFXFCのR0.2部は逃げ溝になります。

D＝Mの場合

[ ! ]寸法によりセンター穴が付く場合がございます。
[ ! ]おねじの逃げ寸法は別表をご参照ください。

Type		[ M ]材質	[ S ]表面処理	洗浄方法
ラウンドタイプ	コンパクトタイプ	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SFXFC	－	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SFXFC	－			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SFXFC	－			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-PFXFC	SL-PFXEC	S45C相当	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PFXFC	SH-PFXEC	S45C相当	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	-	Y	-	F	-	M
SＬ-SFXFC10	-	30	-	F40	-	M4
SH-SFXFC25	-	30	-	F40	-	MSC25
SHD-SFXFC25	-	30	-	F40	-	M20

[ ! ]おねじ逃げ加工寸法
【クリーン洗浄品】片持ちピンフランジ付ナット止めタイプ:関連画像

並目ねじ
ねじ径（M）	g	r	f
4	1.2～1.5	0.2～0.3	2.9～ 3.2
5	1.2～1.5	0.2～0.3	3.9～ 4.1
6	1.5～2.5	0.2～0.6	4.3～ 4.9
8			6.3～ 6.6
10			8.1～ 8.3
12	1.5～3.0	0.2～1.0	9.8～10.1
16	1.5～3.0		13.6～13.8
20	1.5～4.0		17.0～17.2
24	2.5～5.0	0.2～1.5	20.2～20.7
30	2.5～5.0	0.2～1.5	26.0～26.2

細目ねじ
ねじ径（MSC）	g	r	f
4	1.2～1.5	0.2～0.3	2.9～ 3.2
5	1.2～1.5	0.2～0.3	3.9～ 4.1
6	1.5～2.5	0.2～0.6	4.3～ 4.9
8			6.3～ 6.6
10			8.3～ 8.6
12	1.5～3.0	0.2～1.0	9.8～10.7
15	1.5～3.0		13.6～13.8
20	1.5～4.0		17.2～18.8
25	2.5～5.0	0.2～1.5	20.2～23.2
30	2.5～5.0	0.2～1.5	26.2～28.2

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D	指定1mm単位		M(並目) 選択												V	H	T	m₁	d₁	h	P.C.D.	W	A
Type	No.		Y	F
ラウンドタイプ SL-SFXFC SH-SFXFC SHD-SFXFC SL-PFXFC SH-PFXFC コンパクトタイプ SL-PFXEC SH-PFXEC	6	6	12〜60	5〜100	4	5	6										8	26	10	M 4	6.5	3.5	17	14	17
	6A																	32					23	−	−
	8	8				5	6	8									10	28					19	15	19
	8A																	36		M 5	8	4.4	26	−	−
	10	10					6	8	10								13	32		M 4	6.5	3.5	23	16	23
	10A																	40		M 5	8	4.4	30	−	−
	12	12		10〜150			6	8	10	12							15	36					26	20	26
	13	13															16	38					27	22	27
	15	15						8	10	12	(15)						18	40					30	24	30
	16	16															19	42					31	25	31
	17	17							10	12	(15)	16					20	44					32	28	32
	18	18															21	46					34	31	34
	20	20	17〜75						10	12	(15)	16	20				24	48	15	M 6	9.5	5.4	36	32	36
	22	22															26	50					39	34	39
	25	25							10	12	(15)	16	20	24	(25)		29	54					42	38	42
	30	30								12	(15)	16	20	24	(25)	30	34	62		M 8	11	6.5	49	42	49
	35	35															39	70					55	50	55
	40	40	20〜75														44	80		M10	14	9	63	56	63
	50	50															54	90					73	70	73

[ ! ]Mの（）付寸法、M15・M25は細目ねじとなります。MをMSCに変えてご指定ください。[ ! ]取付穴は、表・裏両方から取付けられるよう、タップ加工及びザグリ加工がされています。

No.	￥基準単価
	ラウンドタイプ					コンパクトタイプ
	ラウンドタイプ					コンパクトタイプ
	SL-SFXFC	SH-SFXFC	SHD-SFXFC	SL-PFXFC	SH-PFXFC	SL-PFXEC	SH-PFXEC
6	3,480	4,180	4,210	3,370	4,070	4,580	5,280
6A	4,050	4,860	4,890	3,850	4,550	－	－
8	3,670	4,400	4,430	3,540	4,240	4,740	5,440
8A	4,510	5,410	5,440	4,250	4,950	－	－
10	3,820	4,580	4,610	3,660	4,360	4,880	5,580
10A	4,980	5,980	6,010	3,660	4,360	－	－
12	4,140	4,970	5,000	3,930	4,630	5,190	5,890
13	4,510	5,410	5,440	4,250	4,950	5,500	6,200
15	4,670	5,600	5,630	4,360	5,060	5,630	6,330
16	5,300	6,360	6,390	4,900	5,600	6,150	6,850
17	5,560	6,670	6,700	5,130	5,830	6,390	7,090
18	5,630	6,760	6,790	5,200	5,900	6,490	7,190
20	5,650	6,780	6,810	5,220	5,920	6,540	7,240
22	6,550	7,860	7,890	5,980	6,680	7,310	8,010
25	6,470	7,760	7,790	5,910	6,610	7,260	7,960
30	7,460	8,950	8,980	6,750	7,450	8,130	8,830
35	－	－	－	10,130	10,830	8,790	9,490
40	－	－	－	12,400	13,100	11,700	12,400
50	－	－	－	16,640	17,340	13,490	14,190

追加工

型式	－	Y	－	F	－	M(MSC)	－	(YKC・APC…etc.)
SHD-SFXFC10	－	20	－	F40	－	MSC10	－	APC

Alterations

止め輪セット

Y寸公差変更

インロー追加

おねじ部細目ねじ変更

Code

SET

YKC

APC

MSC

Spec.

軸径に適用する止め輪を付属します。
指定方法 SET
止め輪タイプ(No.30まで)に適用
止め輪形状
No.＝6〜8A：E型止め輪
No.10〜30：C型止め輪
止め輪材質

片持ちピン		止め輪
材質	表面処理	材質
S45C相当	四三酸化鉄皮膜	ばね用鋼
S45C相当	無電解ニッケルメッキ	SUS304−CSP
SUS304	−	SUS304−CSP

Y寸法公差を±0.05へ
変更します。
[ ! ]すべてのタイプに適用
指定方法YKC

フランジ座面にインローを追加
します。
[ ! ]すべてのタイプに適用
指定方法APC

D	APC g6
6	8
8～30	10
35～50	12

ナット止めタイプのおねじ部Mを
下表細目ねじに変更します。
[ ! ]ナット止めタイプのみ適用
[ ! ]MをMSCに変えてご指定ください。
指定方法MSC8

MSC	ピッチ
M6	0.75
M 8～20	1.0
M25・30	1.5

￥/1Code

250

400

600

無料

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-PFXEC6-[12-60/1]-F[5-100/1]-M[4,5,6]

SH-PFXEC6-[12-60/1]-F[5-100/1]-MSC6

SH-PFXEC8-[12-60/1]-F[5-100/1]-M[5,6,8]

SH-PFXEC8-[12-60/1]-F[5-100/1]-MSC[6,8]

SH-PFXEC10-[12-60/1]-F[5-100/1]-M[6,8,10]

SH-PFXEC10-[12-60/1]-F[5-100/1]-MSC[6,8,10]

SH-PFXEC12-[12-60/1]-F[10-150/1]-M[6,8,10,12]

SH-PFXEC12-[12-60/1]-F[10-150/1]-MSC[6,8,10,12]

SH-PFXEC13-[12-60/1]-F[10-150/1]-M[6,8,10,12]

SH-PFXEC13-[12-60/1]-F[10-150/1]-MSC[6,8,10,12]

SH-PFXEC15-[12-60/1]-F[10-150/1]-M[8,10,12]

SH-PFXEC15-[12-60/1]-F[10-150/1]-MSC[8,10,12,15]

SH-PFXEC16-[12-60/1]-F[10-150/1]-M[8,10,12]

SH-PFXEC16-[12-60/1]-F[10-150/1]-MSC[8,10,12,15]

SH-PFXEC17-[12-60/1]-F[10-150/1]-M[10,12,16]

SH-PFXEC17-[12-60/1]-F[10-150/1]-MSC[10,12,15]

SH-PFXEC18-[12-60/1]-F[10-150/1]-M[10,12,16]

SH-PFXEC18-[12-60/1]-F[10-150/1]-MSC[10,12,15]

SH-PFXEC20-[17-75/1]-F[10-150/1]-M[10,12,16,20]

SH-PFXEC20-[17-75/1]-F[10-150/1]-MSC[10,12,15,20]

SH-PFXEC22-[17-75/1]-F[10-150/1]-M[10,12,16,20]

SH-PFXEC22-[17-75/1]-F[10-150/1]-MSC[10,12,15,20]

SH-PFXEC25-[17-75/1]-F[10-150/1]-M[10,12,16,20,24]

SH-PFXEC25-[17-75/1]-F[10-150/1]-MSC[10,12,15,20,25]

SH-PFXEC30-[17-75/1]-F[10-150/1]-M[12,16,20,24,30]

SH-PFXEC30-[17-75/1]-F[10-150/1]-MSC[12,15,16,20,25,30]

SH-PFXEC35-[17-75/1]-F[10-150/1]-M[12,16,20,24,30]

SH-PFXEC35-[17-75/1]-F[10-150/1]-MSC[12,15,20,25,30]

SH-PFXEC40-[20-75/1]-F[10-150/1]-M[12,16,20,24,30]

SH-PFXEC40-[20-75/1]-F[10-150/1]-MSC[12,15,20,25,30]

SH-PFXEC50-[20-75/1]-F[10-150/1]-M[12,16,20,24,30]

SH-PFXEC50-[20-75/1]-F[10-150/1]-MSC[12,15,20,25,30]

SH-PFXFC6-[12-60/1]-F[5-100/1]-M[4,5,6]

SH-PFXFC6-[12-60/1]-F[5-100/1]-MSC[4,5,6]

SH-PFXFC6A-[12-60/1]-F[5-100/1]-M[4,5,6]

SH-PFXFC6A-[12-60/1]-F[5-100/1]-MSC[4,5,6]

SH-PFXFC8-[12-60/1]-F[5-100/1]-M[5,6,8]

SH-PFXFC8-[12-60/1]-F[5-100/1]-MSC[5,6,8]

SH-PFXFC8A-[12-60/1]-F[5-100/1]-M[5,6,8]

SH-PFXFC8A-[12-60/1]-F[5-100/1]-MSC[5,6,8]

SH-PFXFC10-[12-60/1]-F[5-100/1]-M[6,8,10]

SH-PFXFC10-[12-60/1]-F[5-100/1]-MSC[6,8,10]

SH-PFXFC10A-[12-60/1]-F[5-100/1]-M[6,8,10]

SH-PFXFC10A-[12-60/1]-F[5-100/1]-MSC[6,8,10]

SH-PFXFC12-[12-60/1]-F[10-150/1]-M[6,8,10,12]

SH-PFXFC12-[12-60/1]-F[10-150/1]-MSC[6,8,10,12]

SH-PFXFC13-[12-60/1]-F[10-150/1]-M[6,8,10,12]

SH-PFXFC13-[12-60/1]-F[10-150/1]-MSC[6,8,10,12]

SH-PFXFC15-[12-60/1]-F[10-150/1]-M[8,10,12]

SH-PFXFC15-[12-60/1]-F[10-150/1]-MSC[8,10,12,15]

SH-PFXFC16-[12-60/1]-F[10-150/1]-M[8,10,12]

SH-PFXFC16-[12-60/1]-F[10-150/1]-MSC[8,10,12,15]

SH-PFXFC17-[12-60/1]-F[10-150/1]-M[10,12,16]

SH-PFXFC17-[12-60/1]-F[10-150/1]-MSC[10,12,15]

SH-PFXFC18-[12-60/1]-F[10-150/1]-M[10,12,16]

SH-PFXFC18-[12-60/1]-F[10-150/1]-MSC[10,12,15]

SH-PFXFC20-[17-75/1]-F[10-150/1]-M[10,12,16,20]

SH-PFXFC20-[17-75/1]-F[10-150/1]-MSC[10,12,15,20]

SH-PFXFC22-[17-75/1]-F[10-150/1]-M[10,12,16,20]

SH-PFXFC22-[17-75/1]-F[10-150/1]-MSC[10,12,15,20]
