【エコノミーシリーズ】 RoHS対応 プッシュ式ハンドル 平面ラッチ
- 通常単価(税別)
- 4,970円～5,740円
- 税込単価
- 5,467円～6,314円
通常出荷日：9日目～99日目
取付面からストッパーまでの距離がわずか12.5mmと薄型設計の平面ラッチです。ミスミの低価格新ブランド...
詳細を確認- 当ページの価格表は25年7月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

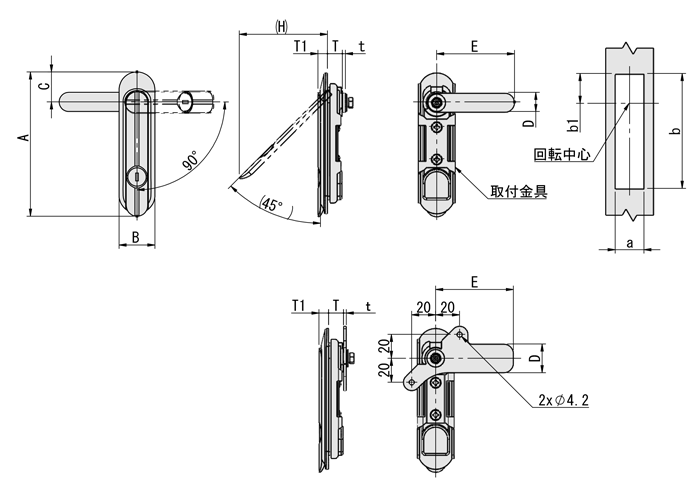

外形図
D（シングルラッチ） T（スリーラッチ） パネル取付穴寸法| [ M ] 材質 | [ S ] 表面処理 |
| SUS304 | バフ研磨 |
規格表
| 注文例 | 型式(Type) | - | A | - | ラッチタイプ |
| E-BLS | - | 121 | - | D |
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]鍵が2本付属します。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | A | ラッチタイプ | B | C | D | E | T | t | a | b | ￥基準単価 |
| E-BLS | 91 | D （シングルラッチ） | 28.5 | 65 | - | - | 12.5 | 2.5 | 24 | 63 | 5,180 |
| 121 | 30 | 96 | 5,510 | ||||||||
| 149 | 33 | 72 | 27 | 117 | 5,740 | ||||||
| 91 | T （スリーラッチ） | 28.5 | 65 | 40 | 20 | 2.3 | 24 | 63 | 4,970 | ||
| 121 | 30 | 96 | 5,450 | ||||||||
| 149 | 33 | 72 | 2.8 | 27 | 117 | 5,690 |
取付方法
①止め金を外す
②取付穴に本体を挿入
③取付プレートを固定
④止め金を固定
②取付穴に本体を挿入
③取付プレートを固定
④止め金を固定
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,180円 ( 5,698円 ) | 9日目〜 |
4,970円 ( 5,467円 ) | 9日目〜 |
5,510円 ( 6,061円 ) | 9日目〜 |
5,450円 ( 5,995円 ) | 9日目〜 |
5,740円 ( 6,314円 ) | 9日目〜 |
5,690円 ( 6,259円 ) | 9日目〜 |
