ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応ケーブルキャリア低発塵・低騒音タイプ

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 3,582円～42,866円

税込単価: 3,940円～47,153円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ケーブルキャリア内外周側スナップ開閉タイプ

4.8

通常価格(税別)： 1,737円 (税込価格：1,911円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ケーブルキャリア内外周フラップ開閉タイプ

通常価格(税別)： 1,872円 (税込価格：2,059円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
モジュラー式角形
カバー種類
標準
特性
低発塵 / 低騒音 / 低摩耗
ケーブル挿入面
両面
使用温度範囲 (℃)
-40::120
本体材質
PA+ガラス繊維

ご注意

本商品はRoHS対応品です。
ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。

未確定：候補が98,336型番あります。

外形図
型番リスト
詳細情報

外形図

S = ストローク長さ
R = 曲げ半径
H = 取付け高さ
D = 限界位置時に戻る最小距離
K = π^*R+安全余裕値
リンクの断面図

内側高さ30

内側高さ40

内側高さ50

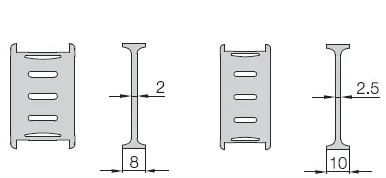

■ 仕切り板の配置推奨
ケーブルの整列性・耐久性を確保するため、内部には縦型の仕切板を設置することを推奨します。
特に可動回数が多い用途では、2〜3リンクごとに1〜2枚の縦仕切り板を配置することで、ケーブルの偏摩耗やねじれを防止できます。

内側高さ　30 内側高さ　40/50

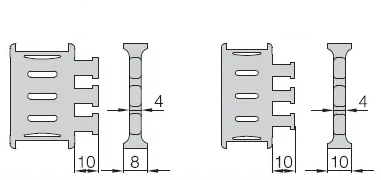

■ ジョイントくし歯の仕様
両端の取付部には、結束用のジョイントくし歯を追加可能です。
取付部には、ケーブルを固定するための3つの固定爪（固定リブ／固定歯）が設けられています。

内側高さ　30 内側高さ　40

本体材質		PA+ガラス繊維
取付ブラケット材質
本体使用温度		-40~120℃

規格表

型式（Type・内側高さA）	-	内側幅 C	-	曲げ半径 R	-	リンク数	-	ジョイントくし歯板	-	ジョイントくし歯板数	-	仕切板	-	仕切板数
E-MXA30	-	40	-	55	-	15
E-MXA30	-	40	-	55	-	15	-	Z30	-	2	-	S30	-	5

型式		外側高さ B	内側幅 C	外側幅 W	ピッチ P	曲げ半径 R	リンク数	ジョイントくし歯板	ジョイントくし歯板数	仕切版	仕切版数	取付寸法（対応する曲げ半径）			必要空間高さH_F	質量 Kg/m
Type	内側高さ											H	D	K
	A
E－MXA (内開き外開きともに可)	30	40	30	46	25	55 75 100 125 150	10～65	Z30	2～10	S30	4～65	150 190 240 290 340	100 120 145 170 195	225 290 365 445 525	H+40	0.75
			40	56												0.77
			50	66												0.8
			60	76												0.83
			70	86												0.85
			75	91												0.86
			80	96												0.88
			90	106												0.9
			100	116												0.92
	40	50	40	60	28	60 75 100 125 150	10～65	Z40	2～10	S40	4～65	170 200 250 300 350	113 128 153 178 203	245 295 375 450 530	H+40	1.3
			50	70												1.35
			60	80												1.39
			70	90												1.42
			75	95												1.45
			80	100												1.48
			90	110												1.5
			100	120												1.55
	50	62	30	54	30	75 100 125 150 200	10～65	-	-	S50	4～65	212 262 312 362 462	136 161 186 211 261	300 375 455 535 690	H+40	1.65
			40	64												1.69
			50	74												1.72
			60	84												1.78
			70	94												1.81
			75	99												1.84
			80	104												1.88
			90	114												1.91
			100	124												1.95
			120	144												1.98
			125	149												2.01
			140	164												2.1
			150	174												2.15
			175	199												2.25

[ ! ] 取付ブラケットの固定端を下側、移動端を上側になるように取り付けてください。（外径寸法図の位置関係参照）
[ ! ] 取付ブラケットの形状はサイズにより異なります
[ ! ] ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
[ ! ] 本体（リンク）のみ、又は取付ブラケットのみの販売はしておりません。
[ ! ] 仕切板数はリンク数によって選択肢が変わります。
[ ! ] 最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

		当社類似品 MPSCS35100-75-20-S	エコノミーシリーズ E-MXA50-100-75-20-S50-20
フラップ開方向		外側・内側取付共通	外側・内側取付共通
曲げ半径(mm)		75	75
取付方向		外周・内周	外周・内周
	A（内寸縦）	35	50
	Ｂ（外寸高さ）	55	40
本体寸法	Ｃ（内寸横）	60	100
(mm)	Ｗ（外寸幅）	73	116
	Ｐ（リンクピッチ）	45	25
取付高さ(mm)		240	340
必要空間高さ(mm)		270	380
取付ブラケット		形状が異なりますのでご確認ください
本体使用温度		-8~80℃	-40~120℃
本体材質		ナイロン6＋ガラス30%	PA+ガラス繊維
取付ブラケット材質		SPCC、三価ユニクロメッキ	PA+ガラス繊維

概要・仕様

電線・ホースなどの配線内容に応じて、適切なケーブルキャリアを選定してください。

＜選定例＞
外径20mmのケーブルを1本収納する場合：
ケーブルの外径が内部高さの80%未満である必要があるため、
必要な内部高さ H≧20÷0.8＝25mm以上となります。

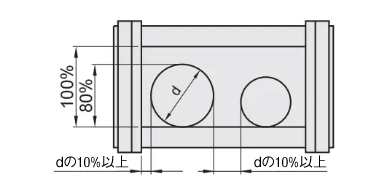

＜仕様選定における5つのポイント＞
① 内部高さの確保：収納するケーブル・ホースの外径が、ケーブルキャリアの内部高さの80%以内に収まるようにしてください。
② 占有率の目安：ケーブルキャリア内に収納する総断面積は、内部高さ × 内部幅の60%以内としてください。
③ 曲げ半径の選定：複数種のケーブルやホースを一緒に収納する場合は、最も大きな最小曲げ半径に合わせてキャリアの曲げ半径を選定してください。
④ 内壁との間隔：ケーブルやホースの外径に対して、キャリアの内壁との間隔は10%以上を確保してください。
⑤ 相互間の間隔：隣り合うケーブル・ホース同士の間隔も、より外径の大きい方の10%以上を空けて配置してください。

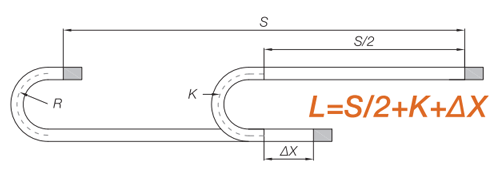

ケーブルキャリア長さの計算方法

ケーブルキャリアの固定点は、ストロークの中央に設置することを推奨します。
ケーブルキャリア本体・ケーブル・チューブの必要長が最小限となり、材料コストおよび設置コストを抑えることができます。

ケーブルキャリアの固定点をストローク中央に設置

固定点がストローク中央からずれている場合

L = キャリアの必要長さ
S = ストローク長
K = π*R+安全余裕値
R = 曲げ半径
ΔX = 固定点が中央からずれた距離

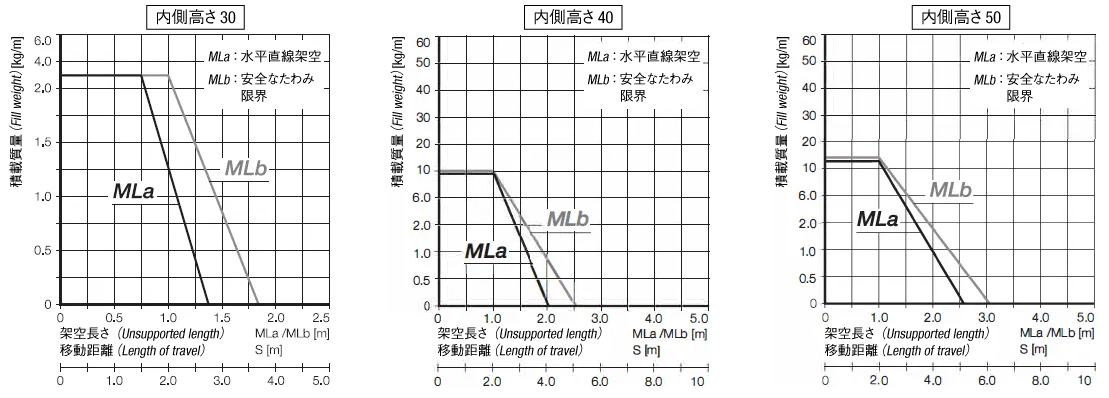

技術データ

速度/加速度 MLa	最大20[m/s]/最大100[m/s²]
速度/加速度 MLb	最大3[m/s]/最大6[m/s²]
許容温度	-40℃～120℃
可燃性クラス	UL94 HB

型番リスト

表示件数

...

1639

型番

E-MXA30-30-55-10

E-MXA30-30-55-10-S30-4

E-MXA30-30-55-10-S30-7

E-MXA30-30-55-10-S30-10

E-MXA30-30-55-10-Z30-2

E-MXA30-30-55-10-Z30-2-S30-4

E-MXA30-30-55-10-Z30-2-S30-7

E-MXA30-30-55-10-Z30-2-S30-10

E-MXA30-30-55-10-Z30-4

E-MXA30-30-55-10-Z30-4-S30-4

E-MXA30-30-55-10-Z30-4-S30-7

E-MXA30-30-55-10-Z30-4-S30-10

E-MXA30-30-55-11

E-MXA30-30-55-11-S30-4

E-MXA30-30-55-11-S30-8

E-MXA30-30-55-11-S30-11

E-MXA30-30-55-11-Z30-2

E-MXA30-30-55-11-Z30-2-S30-4

E-MXA30-30-55-11-Z30-2-S30-8

E-MXA30-30-55-11-Z30-2-S30-11

E-MXA30-30-55-11-Z30-4

E-MXA30-30-55-11-Z30-4-S30-4

E-MXA30-30-55-11-Z30-4-S30-8

E-MXA30-30-55-11-Z30-4-S30-11

E-MXA30-30-55-12

E-MXA30-30-55-12-S30-4

E-MXA30-30-55-12-S30-8

E-MXA30-30-55-12-S30-12

E-MXA30-30-55-12-Z30-2

E-MXA30-30-55-12-Z30-2-S30-4

E-MXA30-30-55-12-Z30-2-S30-8

E-MXA30-30-55-12-Z30-2-S30-12

E-MXA30-30-55-12-Z30-4

E-MXA30-30-55-12-Z30-4-S30-4

E-MXA30-30-55-12-Z30-4-S30-8

E-MXA30-30-55-12-Z30-4-S30-12

E-MXA30-30-55-13

E-MXA30-30-55-13-S30-5

E-MXA30-30-55-13-S30-9

E-MXA30-30-55-13-S30-13

E-MXA30-30-55-13-Z30-2

E-MXA30-30-55-13-Z30-2-S30-5

E-MXA30-30-55-13-Z30-2-S30-9

E-MXA30-30-55-13-Z30-2-S30-13

E-MXA30-30-55-13-Z30-4

E-MXA30-30-55-13-Z30-4-S30-5

E-MXA30-30-55-13-Z30-4-S30-9

E-MXA30-30-55-13-Z30-4-S30-13

E-MXA30-30-55-14

E-MXA30-30-55-14-S30-5

E-MXA30-30-55-14-S30-10

E-MXA30-30-55-14-S30-14

E-MXA30-30-55-14-Z30-2

E-MXA30-30-55-14-Z30-2-S30-5

E-MXA30-30-55-14-Z30-2-S30-10

E-MXA30-30-55-14-Z30-2-S30-14

E-MXA30-30-55-14-Z30-4

E-MXA30-30-55-14-Z30-4-S30-5

E-MXA30-30-55-14-Z30-4-S30-10

E-MXA30-30-55-14-Z30-4-S30-14

内側幅 C

(mm)

内側高さ A

(mm)

屈曲半径 R

(mm)

リンクピッチ P

(mm)

リンク数

仕切板

(枚)

ジョイントくし歯

(枚)

RoHS?

最小発注数量

30	30	55	25	10（長さ250mm）	なし	なし	10	1個
30	30	55	25	10（長さ250mm）	4	なし	10	1個
30	30	55	25	10（長さ250mm）	7	なし	10	1個
30	30	55	25	10（長さ250mm）	10	なし	10	1個
30	30	55	25	10（長さ250mm）	なし	2	10	1個
30	30	55	25	10（長さ250mm）	4	2	10	1個
30	30	55	25	10（長さ250mm）	7	2	10	1個
30	30	55	25	10（長さ250mm）	10	2	10	1個
30	30	55	25	10（長さ250mm）	なし	4	10	1個
30	30	55	25	10（長さ250mm）	4	4	10	1個
30	30	55	25	10（長さ250mm）	7	4	10	1個
30	30	55	25	10（長さ250mm）	10	4	10	1個
30	30	55	25	11（長さ275mm）	なし	なし	10	1個
30	30	55	25	11（長さ275mm）	4	なし	10	1個
30	30	55	25	11（長さ275mm）	8	なし	10	1個
30	30	55	25	11（長さ275mm）	11	なし	10	1個
30	30	55	25	11（長さ275mm）	なし	2	10	1個
30	30	55	25	11（長さ275mm）	4	2	10	1個
30	30	55	25	11（長さ275mm）	8	2	10	1個
30	30	55	25	11（長さ275mm）	11	2	10	1個
30	30	55	25	11（長さ275mm）	なし	4	10	1個
30	30	55	25	11（長さ275mm）	4	4	10	1個
30	30	55	25	11（長さ275mm）	8	4	10	1個
30	30	55	25	11（長さ275mm）	11	4	10	1個
30	30	55	25	12（長さ300mm）	なし	なし	10	1個
30	30	55	25	12（長さ300mm）	4	なし	10	1個
30	30	55	25	12（長さ300mm）	8	なし	10	1個
30	30	55	25	12（長さ300mm）	12	なし	10	1個
30	30	55	25	12（長さ300mm）	なし	2	10	1個
30	30	55	25	12（長さ300mm）	4	2	10	1個
30	30	55	25	12（長さ300mm）	8	2	10	1個
30	30	55	25	12（長さ300mm）	12	2	10	1個
30	30	55	25	12（長さ300mm）	なし	4	10	1個
30	30	55	25	12（長さ300mm）	4	4	10	1個
30	30	55	25	12（長さ300mm）	8	4	10	1個
30	30	55	25	12（長さ300mm）	12	4	10	1個
30	30	55	25	13（長さ325mm）	なし	なし	10	1個
30	30	55	25	13（長さ325mm）	5	なし	10	1個
30	30	55	25	13（長さ325mm）	9	なし	10	1個
30	30	55	25	13（長さ325mm）	13	なし	10	1個
30	30	55	25	13（長さ325mm）	なし	2	10	1個
30	30	55	25	13（長さ325mm）	5	2	10	1個
30	30	55	25	13（長さ325mm）	9	2	10	1個
30	30	55	25	13（長さ325mm）	13	2	10	1個
30	30	55	25	13（長さ325mm）	なし	4	10	1個
30	30	55	25	13（長さ325mm）	5	4	10	1個
30	30	55	25	13（長さ325mm）	9	4	10	1個
30	30	55	25	13（長さ325mm）	13	4	10	1個
30	30	55	25	14（長さ350mm）	なし	なし	10	1個
30	30	55	25	14（長さ350mm）	5	なし	10	1個
30	30	55	25	14（長さ350mm）	10	なし	10	1個
30	30	55	25	14（長さ350mm）	14	なし	10	1個
30	30	55	25	14（長さ350mm）	なし	2	10	1個
30	30	55	25	14（長さ350mm）	5	2	10	1個
30	30	55	25	14（長さ350mm）	10	2	10	1個
30	30	55	25	14（長さ350mm）	14	2	10	1個
30	30	55	25	14（長さ350mm）	なし	4	10	1個
30	30	55	25	14（長さ350mm）	5	4	10	1個
30	30	55	25	14（長さ350mm）	10	4	10	1個
30	30	55	25	14（長さ350mm）	14	4	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,582円 ( 3,940円 )	8日目〜
3,903円 ( 4,293円 )	8日目〜
4,000円 ( 4,400円 )	8日目〜
4,095円 ( 4,505円 )	8日目〜
4,030円 ( 4,433円 )	8日目〜
4,158円 ( 4,574円 )	8日目〜
4,254円 ( 4,679円 )	8日目〜
4,351円 ( 4,786円 )	8日目〜
4,091円 ( 4,500円 )	8日目〜
4,220円 ( 4,642円 )	8日目〜
4,317円 ( 4,749円 )	8日目〜
4,412円 ( 4,853円 )	8日目〜
3,751円 ( 4,126円 )	8日目〜
4,043円 ( 4,447円 )	8日目〜
4,172円 ( 4,589円 )	8日目〜
4,267円 ( 4,694円 )	8日目〜
4,170円 ( 4,587円 )	8日目〜
4,298円 ( 4,728円 )	8日目〜
4,427円 ( 4,870円 )	8日目〜
4,524円 ( 4,976円 )	8日目〜
4,232円 ( 4,655円 )	8日目〜
4,361円 ( 4,797円 )	8日目〜
4,490円 ( 4,939円 )	8日目〜
4,585円 ( 5,044円 )	8日目〜
3,920円 ( 4,312円 )	8日目〜
4,183円 ( 4,601円 )	8日目〜
4,312円 ( 4,743円 )	8日目〜
4,440円 ( 4,884円 )	8日目〜
4,311円 ( 4,742円 )	8日目〜
4,438円 ( 4,882円 )	8日目〜
4,567円 ( 5,024円 )	8日目〜
4,696円 ( 5,166円 )	8日目〜
4,372円 ( 4,809円 )	8日目〜
4,501円 ( 4,951円 )	8日目〜
4,630円 ( 5,093円 )	8日目〜
4,758円 ( 5,234円 )	8日目〜
4,090円 ( 4,499円 )	8日目〜
4,356円 ( 4,792円 )	8日目〜
4,483円 ( 4,931円 )	8日目〜
4,612円 ( 5,073円 )	8日目〜
4,451円 ( 4,896円 )	8日目〜
4,611円 ( 5,072円 )	8日目〜
4,740円 ( 5,214円 )	8日目〜
4,867円 ( 5,354円 )	8日目〜
4,512円 ( 4,963円 )	8日目〜
4,674円 ( 5,141円 )	8日目〜
4,803円 ( 5,283円 )	8日目〜
4,930円 ( 5,423円 )	8日目〜
4,259円 ( 4,685円 )	8日目〜
4,496円 ( 4,946円 )	8日目〜
4,656円 ( 5,122円 )	8日目〜
4,785円 ( 5,264円 )	8日目〜
4,591円 ( 5,050円 )	8日目〜
4,751円 ( 5,226円 )	8日目〜
4,912円 ( 5,403円 )	8日目〜
5,040円 ( 5,544円 )	8日目〜
4,653円 ( 5,118円 )	8日目〜
4,814円 ( 5,295円 )	8日目〜
4,974円 ( 5,471円 )	8日目〜
5,103円 ( 5,613円 )	8日目〜

...

1639

基本情報
概要・仕様

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS対応品です。
ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。

概要・仕様

注意事項

新規設計の場合、ケーブルキャリアのリンクが不足する可能性があります。1、2リンク程度長めに選定し、装置取付時に調整（取り外し）されることをおすすめします。
全ストローク範囲で、ケーブルがケーブルキャリア内周側・外周側に過度な接触をしていないか確認してください。

●本商品の組立て

1.側板の組立2.弾性シートの組立3.クロスバーの組立側板のリンクを斜めに前のリンクに差し
込み、はめ込みます弾性シートを両側の側板に差し込んで
くださいクロスバーの片側の取り付け脚を側板の
スナップ位置に当て、反対側を手で押し
込むか、ゴムハンマーで打ち込んでください

●本商品の取り外し

1.クロスバーの取り外し2.側板の取り外しドライバーをクロスバーの両端溝に差し
込み、クロスバーをこじ開けてくださいドライバーを弾性シートのスナップ位置に
合わせて、弾性シートをこじ開け、側板を
取り外してください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応ケーブルキャリア低発塵・低騒音タイプのレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

塗布装置

満足度：4.02025/06/02

塗布装置にケーブルベアとして使用していますがコンパクトなものも欲しいです。

0人が参考にしています。

設備の機内配線

満足度：4.02025/06/02

標準品に劣ることもなく、ラインナップも非常に多い。標準品よりも少しサイズが大きくなってしまうので寸法関係に問題がなければ...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応ケーブルキャリア低発塵・低騒音タイプ	ケーブルキャリア　低発塵／低騒音タイプ	プラレールチェーン低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ	ケーブルキャリア一般FA用 HSC0555シリーズ	ケーブルキャリア一般FA用 HSC0665シリーズ	ケーブルキャリア一般FA用アッパーカバー全密閉タイプ HSP0450-3BNCシリーズ
メーカー	ミスミ	ミスミ	日本ピスコ	HANSHIN（ハンシン）	HANSHIN（ハンシン）	HANSHIN（ハンシン）
通常価格	3,582円-	4,100円 -	180円 -	14,181円 -	17,117円 -	6,125円 -
通常出荷日	8日目〜	在庫品1日目	在庫品1日目	8日目〜	8日目〜	5日目〜
種類	モジュラー式角形	モジュラー式角形	モジュラー式角形	角形	角形	角形
カバー種類	標準	フラップ開閉タイプ	標準	片側カバータイプ	片側カバータイプ	片側カバータイプ
特性	低発塵 / 低騒音 / 低摩耗	低発塵 / 低騒音	低発塵 / 低騒音	標準	標準	標準
ケーブル挿入面	両面	外周側押込	外周面	内周面	内周面	外周面
使用温度範囲(℃)	-40::120	-8::80	-8::80	-40::100	-40::100	-25::100
