安全柵フレーム４０４０ Nシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：1日目
【特長】安全柵Nシリーズの40角柱フレームです。フェンスネット専用溝以外は8シリーズアルミフレームと同...
詳細を確認- 梁フレームとの締結ボルトはSCB5-40（M径５、長さ40㎜）を推奨します。
- 梁フレームとタッピングねじで締結する場合、呼び径4.5、長さ70㎜を推奨します。
- Nシリーズ安全柵フレーム（30角柱フレーム/2540角梁フレーム）はこちら（30角柱フレーム、2540角梁フレーム）
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
NFFS8−4040
NFFSY8−4040（黄色）
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
[ ! ]3.6mm溝用にパネルのがたつきを抑えるための専用部品はご用意がございません。
NFFSY8−4040（黄色）
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
[ ! ]3.6mm溝用にパネルのがたつきを抑えるための専用部品はご用意がございません。
| Type | [ M ]材質 | [ S ]表面処理 |
| NFFS | A6063S−T5 | アルマイト処理(白アルマイト) |
| NFFSY | 焼付塗装(黄色) |
[ ! ]黄色フレームの色はD22-80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]アルマイト処理無し、黒アルマイト処理、長さ4000mm以上をご要望の場合は「カタログ規格外品サービス」にてお問い合わせください。
規格表
| 型式 | ー | L |
| NFFS8-4040 | ー | 800 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | 質量 kg/m | 断面積 mm² | 断面2次モーメントmm⁴ | \基準単価 300mm未満 | \基準単価/m 300mm以上 | |||
| 指定0.5mm単位 | ℓⅹ | ℓy | 1～80本 | 1～80本 | |||||
| NFFS8-4040 | 50～4000 | 0.95 | 351.5 | 5.42×10⁴ | 5.41×10⁴ | 300 | 1,000 | ||
| NFFSY8-4040（黄色） | 50～4000 | 0.95 | 351.5 | 5.42×10⁴ | 5.41×10⁴ | 470 | 1,580 | ||
追加工
| 型式 | - | L | - | 追加工 Code |
| NFFS8-4040 | - | 800 | - | LTP |
| NFFS8-4040 | - | 800 | - | Z5 - AH15 - BH900 |
■追加工コード ご指定方法
[ ! ]梁フレームと締結するための追加工になります。
[ ! ]通し穴は、Z選択で穴径を1種類選択し、7個まであけることができます。
[ ! ]Z4.5はタッピングねじ（呼び径4.5、長さ70㎜）での締結用、Z5はM5ボルト（M径5、長さ40㎜）での締結用の通し穴になります。
[ ! ]M5ボルトはSCB5-40を推奨します>>こちら
[ ! ]梁フレームと締結するための追加工になります。
[ ! ]通し穴は、Z選択で穴径を1種類選択し、7個まであけることができます。
[ ! ]Z4.5はタッピングねじ（呼び径4.5、長さ70㎜）での締結用、Z5はM5ボルト（M径5、長さ40㎜）での締結用の通し穴になります。
[ ! ]M5ボルトはSCB5-40を推奨します>>こちら
| Alterations | タップ穴あけ | 指定位置通し穴加工 | ||
| Code | LTP | TPW | Ｚ | |
 |  | 4.5 | 5 | |
AH BH CH DH EH FH GH 注文例：NFFS8−4040−200−Z4.5−AH20−BH100−CH180 | ||||
| Spec. | 左端面にタップ ＜タップ形状＞ M12-深さ36（並目） | 両端面にタップ ＜タップ形状＞ M12-深さ36（並目） | 左端面から指定位置に通し穴加工 最大7ヵ所まで指定可能 左端面からの距離：7～（L-7） | |
| 対象タッピングねじ （呼び径4.5、長さ70mm） | 対象ボルト （M径5、長さ40mm） | |||
| ¥/1Code | 200 | 400 | 150/1ヵ所 | |
関連部品
| フェンスネット | フレームキャップ | 安全柵フレーム | ||
| カテゴリページ | パンチングメタル・フェンス・ネット | フレームキャップ | 安全柵フレーム | |
| 代表商品 | フェンスネット －溶接タイプ－ | ８シリーズ（溝幅１０ｍｍ） アルミフレーム用フレームキャップ ボルト止めタイプ | 安全柵フレーム ４０角 | 安全柵フレーム２５４０ Nシリーズ |
| 画像 |  |  |  |  |
製品比較情報
HシリーズとNシリーズの違い
①ＮシリーズはＨシリーズ同様に専用設計で強度を担保しつつ、Ｈシリーズよりも低価格化を実現！
Nシリーズはアルミ使用量を減らし、さらなる軽量化を行っています。
組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
強度情報はコチラをご覧ください
組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
強度情報はコチラをご覧ください
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用 ②上面・下面：パネル用 ③上面：金網、下面：パネル用の3種ございます。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Hシリーズ・Nシリーズ 価格・質量比較 | |||||||
Hシリーズ | Nシリーズ | ||||||
30角 | 40角 | 30角 | 40角 | ||||
出荷形態 | 未組立品/組立品 | 組立品 | |||||
価格(参考) | 未組立品 | 13,589 円 | 15,421 円 | ||||
組立品 | 16,715 円 | 18,351 円 | 10,750 円 | 12,430 円 | |||
柱フレーム | 断面 |  |  |  |  | ||
質量 kg/m | 0.70 | 1.08 | 0.64 | 0.95 | |||
断面2次モーメント lx mm4 | 2.35×104 | 5.94×104 | 2.15×104 | 5.42×104 | |||
断面2次モーメント ly mm4 | 2.28×104 | 5.99×104 | 2.09×104 | 5.41×104 | |||
梁フレーム | 断面 |  |  |  | |||
質量 kg/m | 0.69 | 1.02 | 0.69 | ||||
断面2次モーメント lx mm4 | 2.29×104 | 5.59×104 | 4.05×104 | ||||
断面2次モーメント ly mm4 | 2.14×104 | 5.57×104 | 1.67×104, 1.64×104, 1.66×104 | ||||
Nシリーズの梁フレームは、①上面・下面：金網用 ②上面・下面：パネル用 ③上面：金網、下面：パネル用の3種ございます。
②柱フレームと梁フレームの締結方法
- 締結方法をタップ追加工+ボルトから、タップ追加工無し＋タッピングビスに変更しております。
- タッピングビス使用のためフレームの分解・再組み立てはできません。
- 柱フレームと梁フレームでフレーム幅が異なるためフレーム間で段差がございます。
タッピングビス型式：CSPPNN-SUS-TP4.5-70
[ ! ]＜溝形状＞

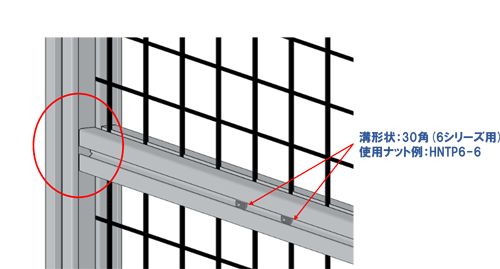

Nシリーズ 梁フレームの溝形状は全て6シリーズ用になります。
40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
<Hシリーズ・Nシリーズ締結方法比較>
| Nシリーズ  |
Nシリーズ 梁フレームの溝形状は全て6シリーズ用になります。
40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
■フェンスネット 突起部処理の違い

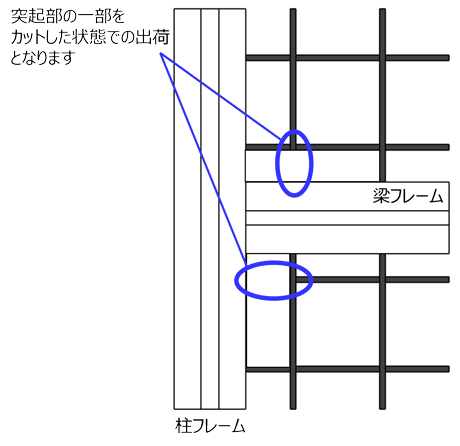

中材フェンスネットをご指定いただいた場合、Hシリーズ安全柵では、組立の都合上フェンスネットの突起部の一部をカットした状態での出荷となります。
Hシリーズ

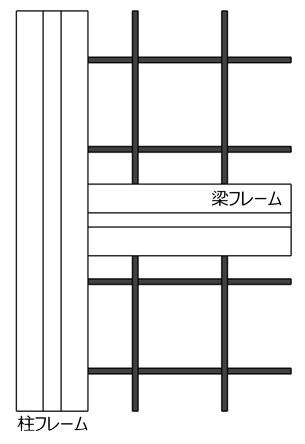

Nシリーズ
アルミフレーム総合情報ページ
- 安全柵のラインナップ・組み立て方は「商品特長・選び方ページ」をご覧ください。
- 安全柵の固定方法（アンカーについて）や中材についての詳細は「周辺部品・中材ページ」をご覧ください。
- 安全柵の強度計算等技術情報は「技術情報ページ」をご覧ください。
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
