ミスミ

MISUMI economy

【エコノミーシリーズ】ロッドエンドベアリング　めねじ　無給油タイプ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 410円～940円

税込単価: 451円～1,034円

今見ている商品の標準品

クオリティー品

ミスミ

ロッドエンドベアリング　標準タイプ・L寸ショートタイプ

4.2

通常価格(税別)： 830円 (税込価格：913円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】ロッドエンドベアリング　おねじ　給油タイプ

通常価格(税別)： 355円 (税込価格：391円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
ロッドエンドベアリング
ロッドエンドベアリング種類
標準
本体材質
S45C
潤滑方式
無給油
ボール材質
軸受鋼
ブッシュ材質
四フッ化エチレン樹脂
ホルダ表面処理
亜鉛メッキ
L寸タイプ
標準タイプ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が20型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ M ] 材質
ホルダ	球面内輪	ブッシュ（ライナ−）
S45C相当(亜鉛メッキ)	軸受鋼	四フッ化エチレン樹脂

[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例		型式(Type·d)
		E-GZN5

タイプ	めねじタイプ		[ M ] 材質
タイプ	右ねじ	左ねじ	ホルダ	球面内輪	ブッシュ（ライナ−）
無給油	E-GZN	E-GZNL	S45C相当(亜鉛メッキ)	軸受鋼	四フッ化エチレン樹脂

[ ! ]本商品はRoHS保証外です。ご注意ください。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		D	D₁	D₂	L	L₁	M×P	ℓ	B	B₁	T	W	d₁	(r)	静負荷容量ラジアルCs(kN)	質量(g)	￥基準単価
Type	d	D	D₁	D₂	L	L₁	M×P	ℓ	B	B₁	T	W	d₁	(r)	静負荷容量ラジアルCs(kN)	質量(g)	EーGZN	EーGZNL
めねじタイプ右ねじ EーGZN 左ねじ EーGZNL	5	18	9	11	36.5	27	M5×0.8	10	6	8	4	9	7.7	0.3 ～ 0.5	3.92	16	410	410
	6	20	10	13	40.5	30	M6×1.0	12	6.75	9	5	11	8.96		5	22	410	410
	8	24	12.5	16	48.5	36	M8×1.25	16	9	12	5	14	10.4		7.45	47	480	480
	10	28	15	19	57.5	43	M10×1.5	20	10.5	14	6.5	17	12.9		9.41	77	520	520
	10A	28	15	19	57.5	43	M10×1.25	20	10.5	14		17	12.9		9.41	77	530	510
	12	32	17.5	22	66.5	50	M12×1.75	22	12	16		19	15.4		11	100	600	600
	14	36	20	25	75	57	M14×2.0	25	13.5	19	8	22	16.9		15.2	160	730	730
	14A	36	20	25	75	57	M14×1.5	25	13.5	19			16.9		15.2	160	750	750
	16	40	22	27	85.5	64	M16×2.0	28	15	21			19.4		20.2	220	900	900
	20	50	27.5	34	102.5	77	M20×1.5	33	18	25	10	30	23		25	420	940	940

[ ! ]ホルダと内輪のすき間による摺動性に個体差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

	当社類似品 PHSCM10	エコノミーシリーズ EーGZN10
球面滑り軸受　内径d公差	H7	H8
ホルダ材質	S35C	S45C相当
ホルダ表面処理	三価クロメート	亜鉛メッキ
球面内輪材質	SUJ2	軸受鋼
RoHS10	対応	保証外

注意・禁止事項

●取付けの注意

[ ! ]ロッドエンドはスラスト荷重を負荷する事はできません。

使用例

型番リスト

表示件数

型番

接続ねじ種類

接続ねじ

内径

(mm)

静負荷容量ラジアル

(N)

最小発注数量

めねじ・右ねじ	M5×0.8	5	3920	1個
めねじ・右ねじ	M6×1.0	6	5000	1個
めねじ・右ねじ	M8×1.25	8	7450	1個
めねじ・右ねじ	[M10] M10×1.5	10	9410	1個
めねじ・右ねじ	[M10] M10×1.25	10	9410	1個
めねじ・右ねじ	[M12] M12×1.75	12	11000	1個
めねじ・右ねじ	[M14] M14×2.0	14	15200	1個
めねじ・右ねじ	[M14] M14×1.5	14	15200	1個
めねじ・右ねじ	[M16] M16×2.0	16	20200	1個
めねじ・右ねじ	M20×1.5	20	25000	1個
めねじ・左ねじ	M5×0.8	5	3920	1個
めねじ・左ねじ	M6×1.0	6	5000	1個
めねじ・左ねじ	M8×1.25	8	7450	1個
めねじ・左ねじ	[M10] M10×1.5	10	9410	1個
めねじ・左ねじ	[M10] M10×1.25	10	9410	10個
めねじ・左ねじ	[M12] M12×1.75	12	11000	1個
めねじ・左ねじ	[M14] M14×2.0	14	15200	5個
めねじ・左ねじ	[M14] M14×1.5	14	15200	5個
めねじ・左ねじ	[M16] M16×2.0	16	20200	1個
めねじ・左ねじ	M20×1.5	20	25000	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

410円 ( 451円 )	在庫品1日目当日出荷可能	PHSCM5
410円 ( 451円 )	在庫品1日目当日出荷可能	PHSCM6
480円 ( 528円 )	在庫品1日目当日出荷可能	PHSCM8
520円 ( 572円 )	在庫品1日目当日出荷可能	PHSCM10
530円 ( 583円 )	在庫品1日目当日出荷可能	-
600円 ( 660円 )	在庫品1日目当日出荷可能	PHSCM12
730円 ( 803円 )	在庫品1日目当日出荷可能	PHSCM14
750円 ( 825円 )	在庫品1日目当日出荷可能	-
900円 ( 990円 )	在庫品1日目当日出荷可能	PHSCM16
940円 ( 1,034円 )	在庫品1日目当日出荷可能	-
410円 ( 451円 )	在庫品1日目当日出荷可能	PHSCLM5
410円 ( 451円 )	在庫品1日目当日出荷可能	PHSCLM6
480円 ( 528円 )	在庫品1日目当日出荷可能	PHSCLM8
520円 ( 572円 )	在庫品1日目当日出荷可能	PHSCLM10
510円 ( 561円 )	9日目〜	-
600円 ( 660円 )	在庫品1日目当日出荷可能	PHSCLM12
730円 ( 803円 )	9日目〜	PHSCLM14
750円 ( 825円 )	9日目〜	-
900円 ( 990円 )	在庫品1日目当日出荷可能	PHSCLM16
940円 ( 1,034円 )	在庫品1日目当日出荷可能	-

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

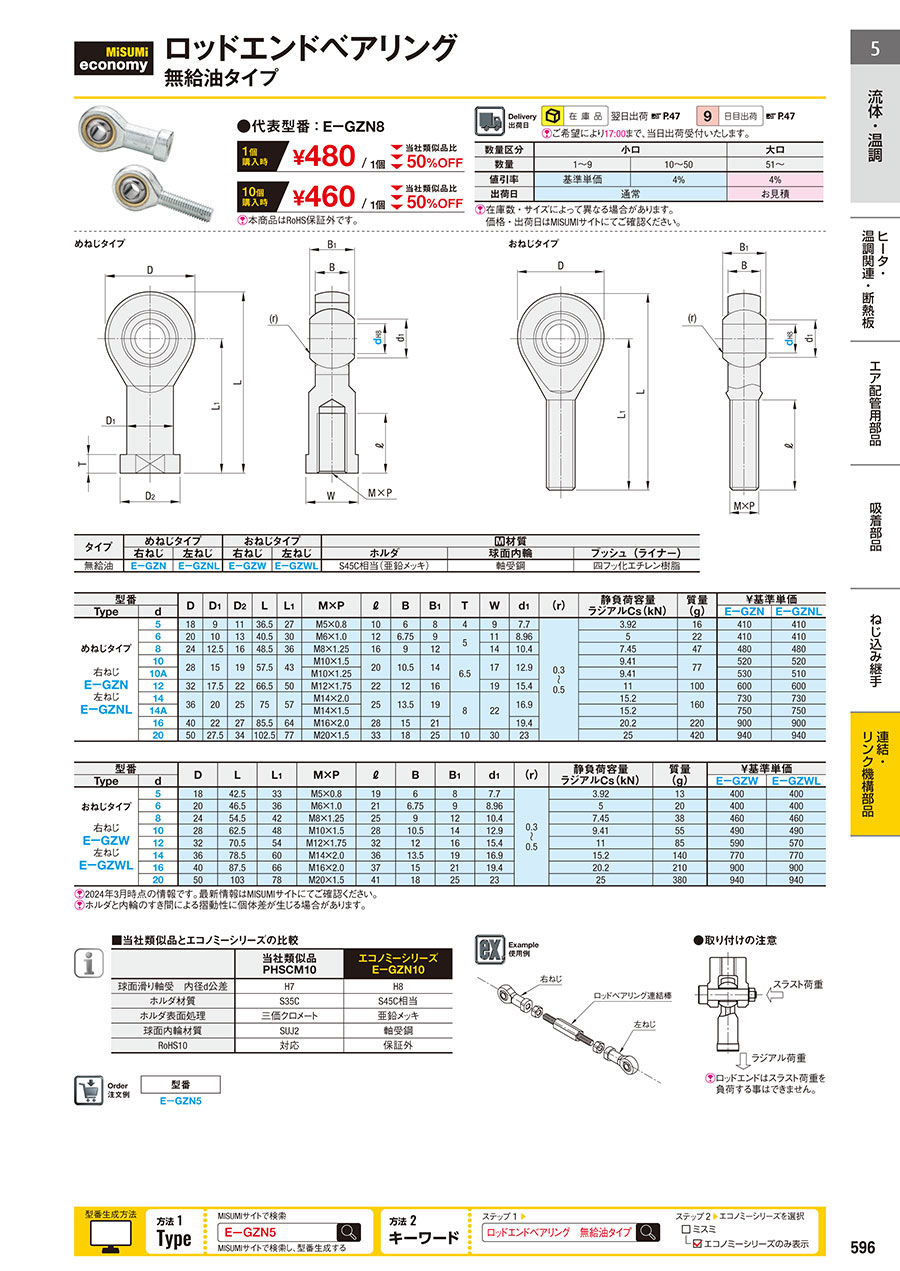

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
