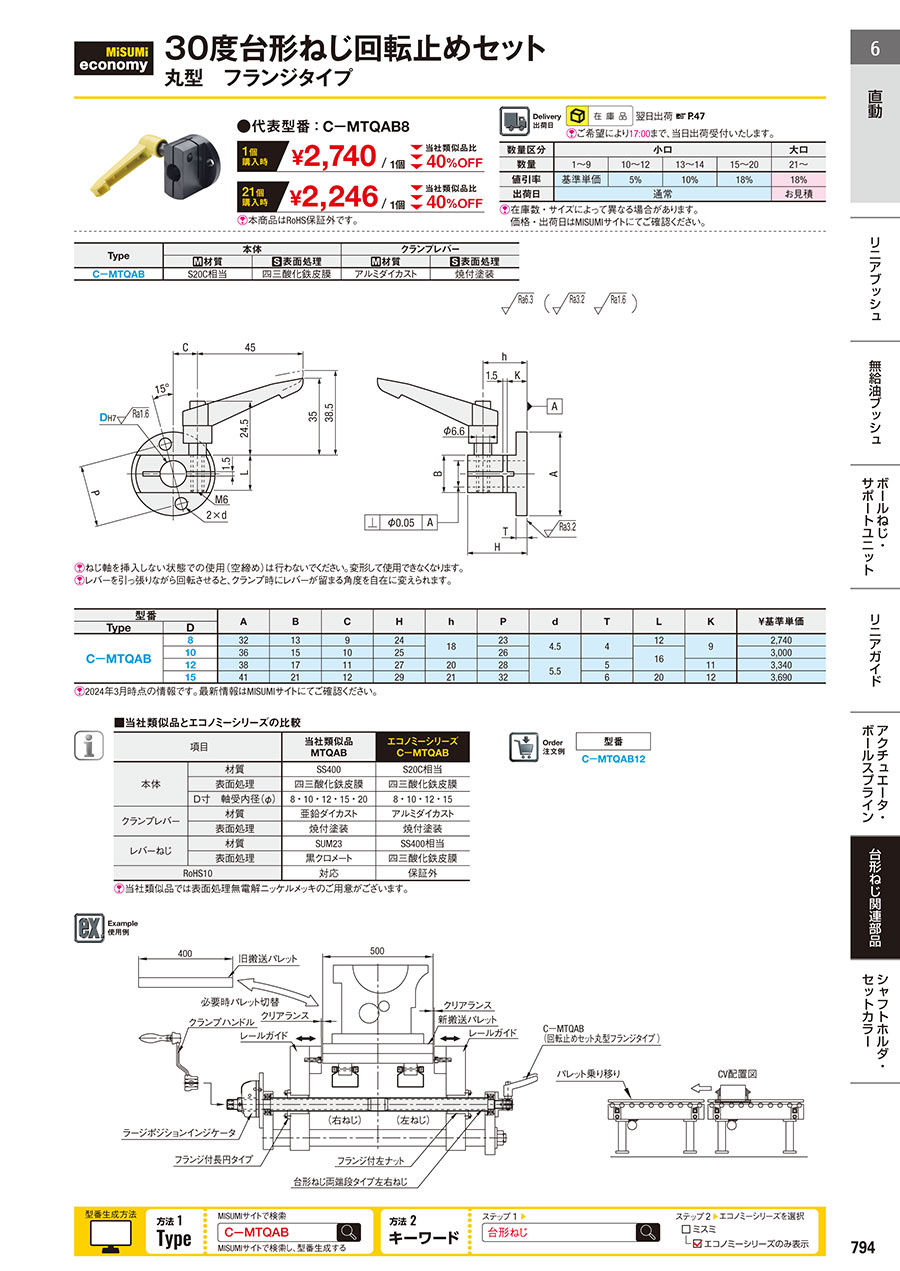

【エコノミーシリーズ】 30度台形ねじ回転止めセット 丸型 フランジタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,740円～3,690円
- 税込単価
- 3,014円～4,059円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する未確定：候補が4型番あります。
外形図・規格表
外形図
[ ! ]ねじ軸を挿入しない状態での使用（空締め）は行わないでください。変形して使用できなくなります。
[ ! ]レバーを引っ張りながら回転させると、クランプ時にレバーが留まる角度を自在に変えられます。
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| Type | 本体 | クランプレバー | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |
| C−MTQAB | S20C相当 | 四三酸化鉄皮膜 | アルミダイカスト | 焼付塗装 |
| 注文例 | 型式（Type・D） |
| C－MTQAB12 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | A | B | C | H | h | P | d | T | L | K | ￥基準単価 | |
| Type | D | |||||||||||
| C−MTQAB | 8 | 32 | 13 | 9 | 24 | 18 | 23 | 4.5 | 4 | 12 | 9 | 2,740 |
| 10 | 36 | 15 | 10 | 25 | 26 | 16 | 3,000 | |||||
| 12 | 38 | 17 | 11 | 27 | 20 | 28 | 5.5 | 5 | 11 | 3,340 | ||
| 15 | 41 | 21 | 12 | 29 | 21 | 32 | 6 | 20 | 12 | 3,690 | ||
製品比較情報
| 項目 | 当社類似品 MTQAB | エコノミーシリーズ C－MTQAB | |
| 本体 | 材質 | SS400 | S20C相当 |
| 表面処理 | 四三酸化鉄皮膜 | 四三酸化鉄皮膜 | |
| Ｄ寸 軸受内径(φ) | 8・10・12・15・20 | 8・10・12・15 | |
| クランプレバー | 材質 | 亜鉛ダイカスト | アルミダイカスト |
| 表面処理 | 焼付塗装 | 焼付塗装 | |
| レバーねじ | 材質 | SUM23 | SS400相当 |
| 表面処理 | 黒クロメート | 四三酸化鉄皮膜 | |
| RoHS10 | 対応 | 保証外 | |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
