【エコノミーシリーズ】 30度台形ねじ回転止めセット 角型 面接点タイプ
- 通常単価(税別)
- 1,350円～1,530円
- 税込単価
- 1,485円～1,683円
通常出荷日：在庫品1日目～99日目一部当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
詳細を確認- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

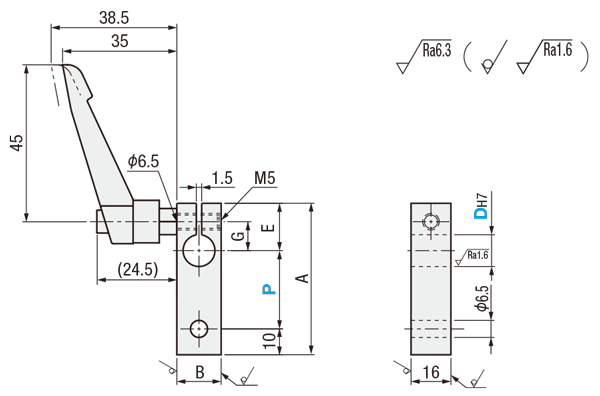

外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格概要
| Type | 本体 | クランプレバー | ねじ | |||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |
| C−MTSBB | S20C相当 | 四三酸化鉄皮膜 | アルミダイカスト | 焼付塗装 | SS400相当 | 四三酸化鉄皮膜 |
| 注文例 | 型式（(1)Type・(2)D） | - | (3)P |
| C－MTSBB12 | - | 30 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | P | A | B | E | G | ￥基準単価 | ||
| Type | D | |||||||
| C−MTSBB | 8 | 20 | P＋26 | 12 | 16 | 9 | 1,350 | |
| 10 | P＋27 | 16 | 17 | 10 | ||||
| 12 | 30 | 40 | P＋28 | 18 | 11 | |||
| 15 | P＋29 | 22 | 19 | 12 | 1,530 | |||
製品比較情報
型番リスト
表示件数
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
概要・仕様

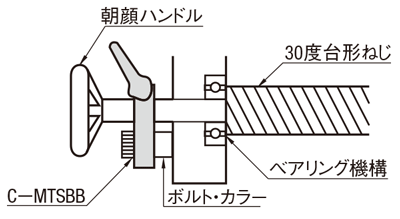

使用例
カタログ
【エコノミーシリーズ】 30度台形ねじ回転止めセット 角型 面接点タイプのレビュー
この商品のレビューはありません
