未確定：候補が4型番あります。
軸受内径D（d)寸法(φ)
~mm- 8
- 10
- 12
- 15
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 9日以内
MISUMI economy
【エコノミーシリーズ】 30度台形ねじ回転止めセット 角型 縦締めタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,460円～1,600円
- 税込単価
- 1,606円～1,760円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する未確定：候補が4型番あります。
外形図・規格表

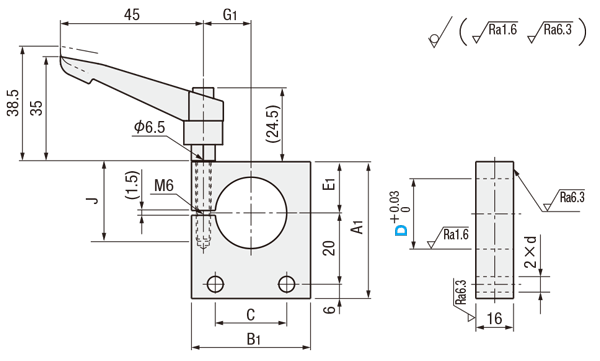

外形図
[ ! ]ねじ軸を挿入しない状態での使用（空締め）は行わないでください。変形して使用できなくなります。
[ ! ]レバーを引っ張りながら回転させると、クランプ時にレバーが留まる角度を自在に変えられます。
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| Type | 本体 | クランプレバー | ねじ | |||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |
| C－MTTBB | S20C相当 | 四三酸化鉄皮膜 | アルミダイカスト | 焼付塗装 | SS400相当 | 四三酸化鉄皮膜 |
| 注文例 | 型式（Type・D） |
| C－MTTBB12 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | A1 | B1 | C | E1 | G1 | J | d | ￥基準単価 | |
| Type | D | ||||||||
| C－MTTBB | 8 | 33 | 32 | 14 | 7 | 11 | 16 | 5.5 | 1,460 |
| 10 | 34 | 8 | 20 | 6.5 | 1,500 | ||||
| 12 | 35 | 9 | 1,550 | ||||||
| 15 | 37 | 38 | 20 | 11 | 13 | 1,600 | |||
製品比較情報
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

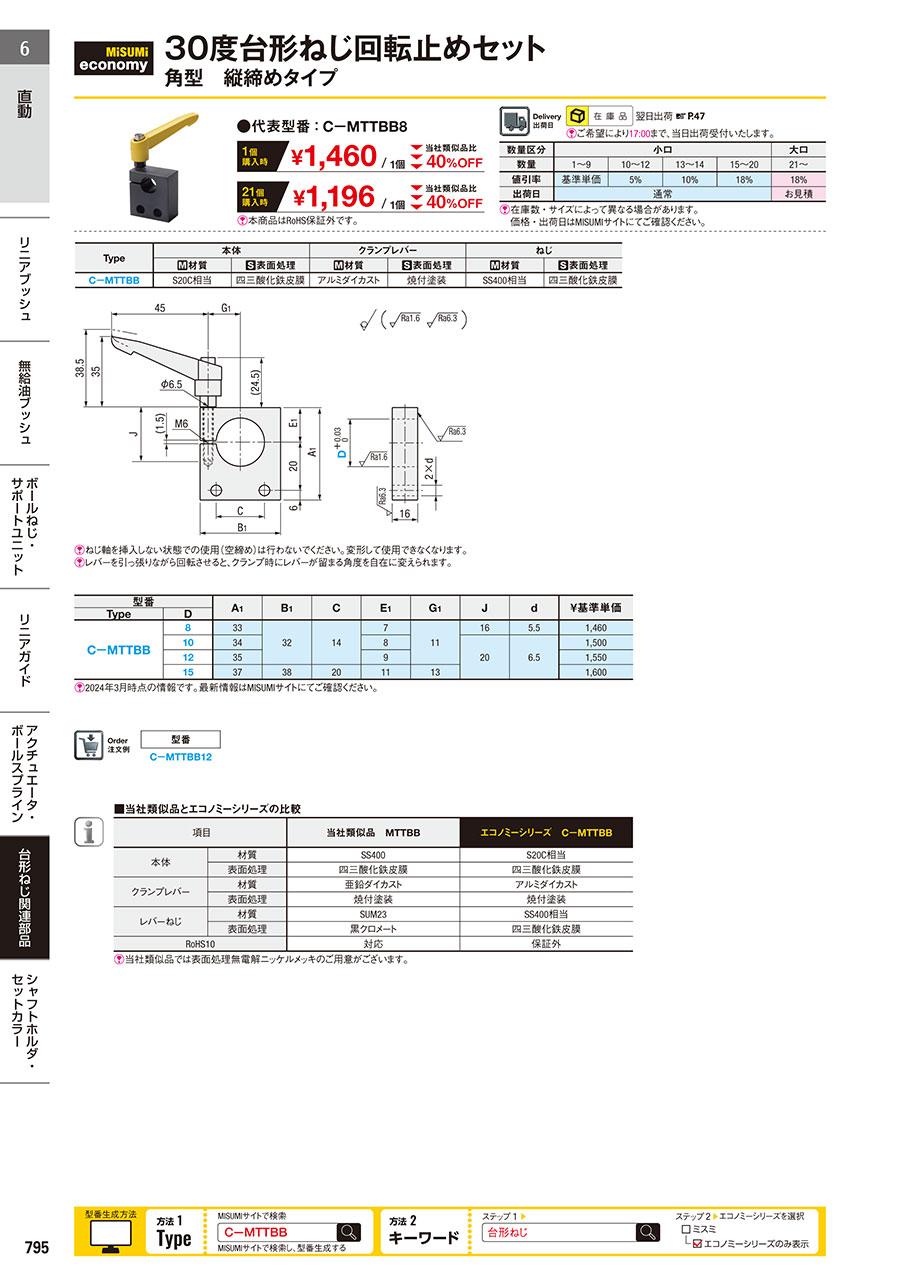

カタログ
