MISUMI economy
【エコノミーシリーズ】 30度台形ねじ回転止めセット 丸型 ユニットタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,000円～2,240円
- 税込単価
- 2,200円～2,464円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する
未確定：候補が4型番あります。
外形図・規格表
特長
・エコノミーシリーズの30度台形ねじとサポートユニットとセットで使用することで大幅なコストダウンが可能です。

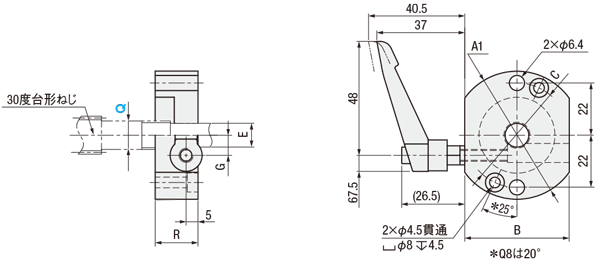

外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ねじ軸を挿入しない状態での使用（空締め）は行わないでください。変形して使用できなくなります。
規格表
| 注文例 | 型式(Type·Q) | |
| C-MRWZP8 |
| Type | 本体 | クランレバー | ねじ | |||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |
| CーMRWZP | S20C相当 | 四三酸化鉄皮膜 | アルミダイカスト | 焼付塗装 | SS400相当 | 四三酸化鉄皮膜 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | A1 | C | B | R | G | E | 対応サポートユニット | ￥基準単価 | ||
| Type | Q | 固定側 | 支持側 | |||||||
| CーMRWZP | 8 | 53 | 35 | 35 | 17 | 6.5 | 6 | CーMRWZ8 | CーMRUZ8 | 2,000 |
| 10 | 54 | 42 | 42 | 18 | 7.5 | 8 | CーMRWZ10 | CーMRUZ10 | 2,000 | |
| 12 | 44 | 44 | 8.5 | 10 | CーMRWZ12 | CーMRUZ12 | 2,130 | |||
| 15 | 63 | 50 | 52 | 20 | 9.5 | 12 | CーMRWZ15 | CーMRUZ15 | 2,240 | |
[ ! ]ねじ軸を挿入しない状態での使用（空締め）は行わないでください。変形して使用できなくなります。
使用例
関連商品
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
