【エコノミーシリーズ】アクチュエータ KS50 標準タイプ

通常単価(税別): -

税込単価: -

通常出荷日：13日目～99日目

1本から当社類似品比44%OFF。繰り返し位置決め精度は従来品同等±5μm。

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

よく一緒に見られています

ミスミ

【エコノミーシリーズ】アクチュエータ KS60 標準タイプ

通常出荷日：13 日目～

よく一緒に見られています

ミスミ

【エコノミーシリーズ】アクチュエータ KS86 標準タイプ

通常出荷日：13 日目～

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

C-KS50（カバー無しタイプ） A-A 断面矢視 B C-KSC50（カバータイプ） A-A 断面矢視 B

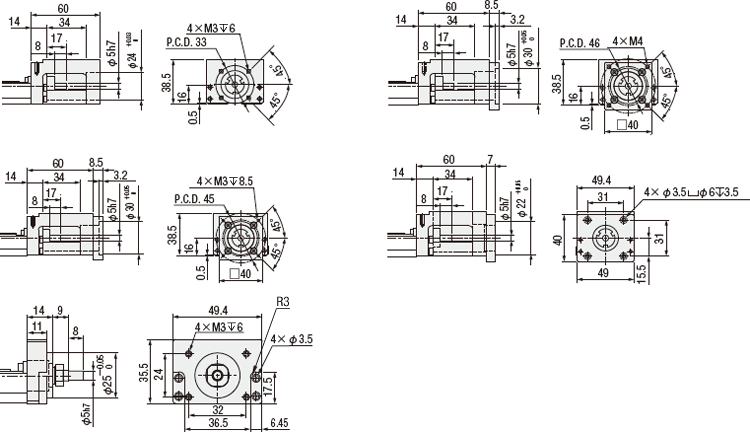

モータブラケット取付フランジ F0　モータブラケット取付フランジ F1　モータブラケット取付フランジ F2　　モータブラケット取付フランジ F3　アダプタホルダ H0　

■サーボモータ適用表

メーカ名	モータ型番	ワット数	KS40	KS50	KS60	KS86
三菱電機	HF-KP053	50W	F1	F1	F1	F2
	HF-KP13	100W	F1	F1	F1	F2
	HE-RP23	200W	-	-	-	F0
	HF-KP43	400W	-	-	-	F0
Panasonic	MSMF5AZ	50W	F2	F2	F2	F3
	MSMF5AZ	50W	F2	F2	F2	F3
	MSMF012	100W	F2	F2	F2	F3
	MSMF012	100W	F2	F2	F2	F3
	MSMF022	200W	-	-	-	F1
	MSMF022	200W	-	-	-	F1
	MSMF042	400W	-	-	F7	F1
	MSMF042	400W	-	-	F7	F1
	MSMF082	750W	-	-	-	F4
安川電機	SGM7J-01A	100W	F1	F1	F1	-
	SGM7J-02A	200W	-	-	-	F0
	SGM7J-04A	400W	-	-	-	F0

■ステッピングモータ適用表

メーカ名	モータ型番	種類	KS40	KS50	KS60	KS86
オリエンタルモーター	PKP243D23A2	2相	F3	F3	F5	-
	PKP244D23A2		F3	F3	F5	-
	PKP245D23A2		F3	F3	F5	-
	PKP264D28A2		-	-	F4	F6
	PKP266D28A2		-	-	F4	F6
	PKP268D28A2		-	-	F4	F6
	PKP543N18A2	5相	F3	F3	F5	-
	PKP544N18A2		F3	F3	F5	-
	PKP564FN24A2		-	-	F3	F5
	PKP569FN24A2		-	-	F3	F5
	PKP566FN24A2		-	-	F3	F5
	RKS543AA		F3	F3	F5	-
	RKS545AA		F3	F3	F5	-
	RKS566AA		-	-	-	F5
	RKS569AA		-	-	-	F5

Type	[ M ]スライダ材質	ベース		モータアタッチメント		カバー
		[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
C−KS50(カバー無しタイプ )	クロム鋼	S55C	四三酸化鉄皮膜	アルミ合金	黒アルマイト	−	−
C−KSC50(カバータイプ)						アルミ合金	黒アルマイト

[ ! ] 本商品はRoHS保証外です。ご注意ください。

規格表

注文例	型式（Type・リード）	-	ブロック数	-	ガイドレール長さL2	-	モータアタッチメント
	C-KS5002	-	B1	-	150	-	F0

型番		ブロック数	ガイドレール長さL₂ (mm)	モータアタッチメント	全長L₁(mm)	最大ストローク		G (mm)	K (mm)	n	重量(kg)
Type	リード	ブロック数	ガイドレール長さL₂ (mm)	モータアタッチメント	全長L₁(mm)	ブロック数 (1個)	ブロック数 (2個)	G (mm)	K (mm)	n	ブロック数 (1個)	ブロック数 (2個)
C−KS50 (カバー無しタイプ ) C−KSC50 (カバータイプ)	02 10	B1 B2_※1	150*	(フランジ) F0 F1 F2 F3 (アダプタホルダ) H0	220	70	−	35	80	2	1.1	−
			200		270	120	55	20	160	3	1.2	1.4
			250		320	170	105	45	160	3	1.4	1.6
			300		370	220	155	30	240	4	1.6	1.8

“*”付のガイドレール長さは１ブロックのみの使用になります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
※1 B2（ブロック数：2）をご選定した場合、ブロックはボールねじナット側とナットなし側がございます。ボールねじナット側をモータ側としてご使用ください。
※1 B2（ブロック数：2）をご選択した場合、片側ブロックはボールネジと連結していないため、任意に設定可能です。
※1 その際、2つのブロックを離した分だけストロークは短くなります。

Type

精度等級

ボールねじ

ブロック

呼び外径

リード

動定格荷重
(N)

静定格荷重
(N)

動定格荷重
(N)

静定格荷重
(N)

静的許容モーメント

ピッチングMp(N-m)

ヨーイングMy(N-m)

ローリングMr(N-m)

ブロック1個

ブロック2個

ブロック1個

ブロック2個

ブロック1個

ブロック2個

C-KS50
C-KSC50

並級

1813

2910

8007

12916

116

545

116

545

222

444

832

1239

精度基準	精度
繰返し位置決め精度(mm)	±0.005
走り平行度(mm)	0.03
起動トルク(N・cm)	2

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	ブロック数	ねじ径	リード	￥基準単価
型番	ブロック数	ねじ径	リード	L₂＝150	L₂＝200	L₂＝250	L₂＝300
CーKS5002ーB1	1	8	2	27,060	28,740	30,540	32,280
CーKS5002ーB2	2		2	ー	34,920	34,920	36,520
CーKS5010ーB1	1		10	27,060	28,740	30,540	32,280
CーKS5010ーB2	2		10	ー	34,920	34,920	36,520
CーKSC5002ーB1	1		2	27,770	29,370	30,960	32,560
CーKSC5002ーB2	2		2	ー	ー	35,000	36,400
CーKSC5010ーB1	1		10	27,770	29,370	30,960	32,560
CーKSC5010ーB2	2		10	ー	34,230	35,000	36,400

[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。

製品比較情報

	当社類似品　LX2610−B1−F−300	エコノミーシリーズ　C−KS5010−B1−300−F0
精度	上級	並級
スライダ材質	クロムモリブデン鋼	クロム鋼
本体全長［mm］	363	370
最大ストローク［mm］	217	220
基本定格荷重動定格［N］	6522	1813
基本定格荷重静定格［N］	11871	2910
繰り返し位置決め精度［mm］	±0.005	±0.005
バックラッシ［mm］	0.01	0.02
RoHS10	対応	保証外

■センサセット品

注文例	型式（Type・リード）	-	ブロック数	-	ガイドレール長さL2	-	モータアタッチメント	-	(Code)
	C-KS5002 C-KSC5010	- -	B2 B1	- -	200 300	- -	F3 H0	- -	W1 CW2

対象型番	Code (□はセンサ個数) 1～3個まで	a	b	c	d	e	f	￥センサ単価
C−KS50 (カバー無しタイプ)	W□	46	59.3	2	11.5	15	11.5	2,900
C−KSC50 (カバータイプ)	CW□

注: 対応センサは光電センサ671シリーズ、NPNタイプです。詳細は>>ここを参照ください。

センサー図面カバー無しタイプカバータイプ　　

概要

■簡易構成図

使用方法

注意・禁止事項

使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■一軸アクチュエータの使用環境
使用環境：常温（凍結、結露なきこと）

型番リスト

表示件数

型番

C-KS5002-B1-[150,200,250,300]-F[0,1,2,3]

C-KS5002-B1-[150,200,250,300]-H0

C-KS5002-B2-[200,250,300]-F[0,1,2,3]

C-KS5002-B2-[200,250,300]-H0

C-KS5010-B1-[150,200,250,300]-F[0,1,2,3]

C-KS5010-B1-[150,200,250,300]-H0

C-KS5010-B2-[200,250,300]-F[0,1,2,3]

C-KS5010-B2-[200,250,300]-H0

C-KSC5002-B1-[150,200,250,300]-F[0,1,2,3]

C-KSC5002-B1-[150,200,250,300]-H0

C-KSC5002-B2-[250,300]-F[0,1,2,3]

C-KSC5002-B2-[250,300]-H0

C-KSC5010-B1-[150,200,250,300]-F[0,1,2,3]

C-KSC5010-B1-[150,200,250,300]-H0

C-KSC5010-B2-[200,250,300]-F[0,1,2,3]

C-KSC5010-B2-[200,250,300]-H0

カバー

リード（mm）

呼び（高さ）

テーブル（ブロック）

テーブル幅

静的許容モーメント Ma

静的許容モーメント Mb

静的許容モーメント Mc

ガイドレール長さ[L2]

(mm)

モータアタッチメント

最小発注数量

なし	2	26	ロング1個	35	116	116	222	150 ～ 300	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
なし	2	26	ロング1個	35	116	116	222	150 ～ 300	アダプタホルダH0	1個
なし	2	26	ロング2個	35	545	545	44	200 ～ 300	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
なし	2	26	ロング2個	35	545	545	44	200 ～ 300	アダプタホルダH0	1個
なし	10	26	ロング1個	35	116	116	222	150 ～ 300	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
なし	10	26	ロング1個	35	116	116	222	150 ～ 300	アダプタホルダH0	1個
なし	10	26	ロング2個	35	545	545	44	200 ～ 300	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
なし	10	26	ロング2個	35	545	545	44	200 ～ 300	アダプタホルダH0	1個
あり	2	40	ロング1個	62	116	116	222	150 ～ 300	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
あり	2	40	ロング1個	62	116	116	222	150 ～ 300	アダプタホルダH0	1個
あり	2	40	ロング2個	62	545	545	44	-	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
あり	2	40	ロング2個	62	545	545	44	-	アダプタホルダH0	1個
あり	10	40	ロング1個	62	116	116	222	150 ～ 300	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
あり	10	40	ロング1個	62	116	116	222	150 ～ 300	アダプタホルダH0	1個
あり	10	40	ロング2個	62	545	545	44	200 ～ 300	モータブラケット取付フランジ[F0] / モータブラケット取付フランジ[F1] / モータブラケット取付フランジ[F2] / モータブラケット取付フランジ[F3]	1個
あり	10	40	ロング2個	62	545	545	44	200 ～ 300	アダプタホルダH0	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜
- ( - )	13日目〜

詳細情報

基本情報

基本情報

1本から当社類似品比44%OFF。繰り返し位置決め精度は従来品同等±5μm。

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

カタログ

商品TOP

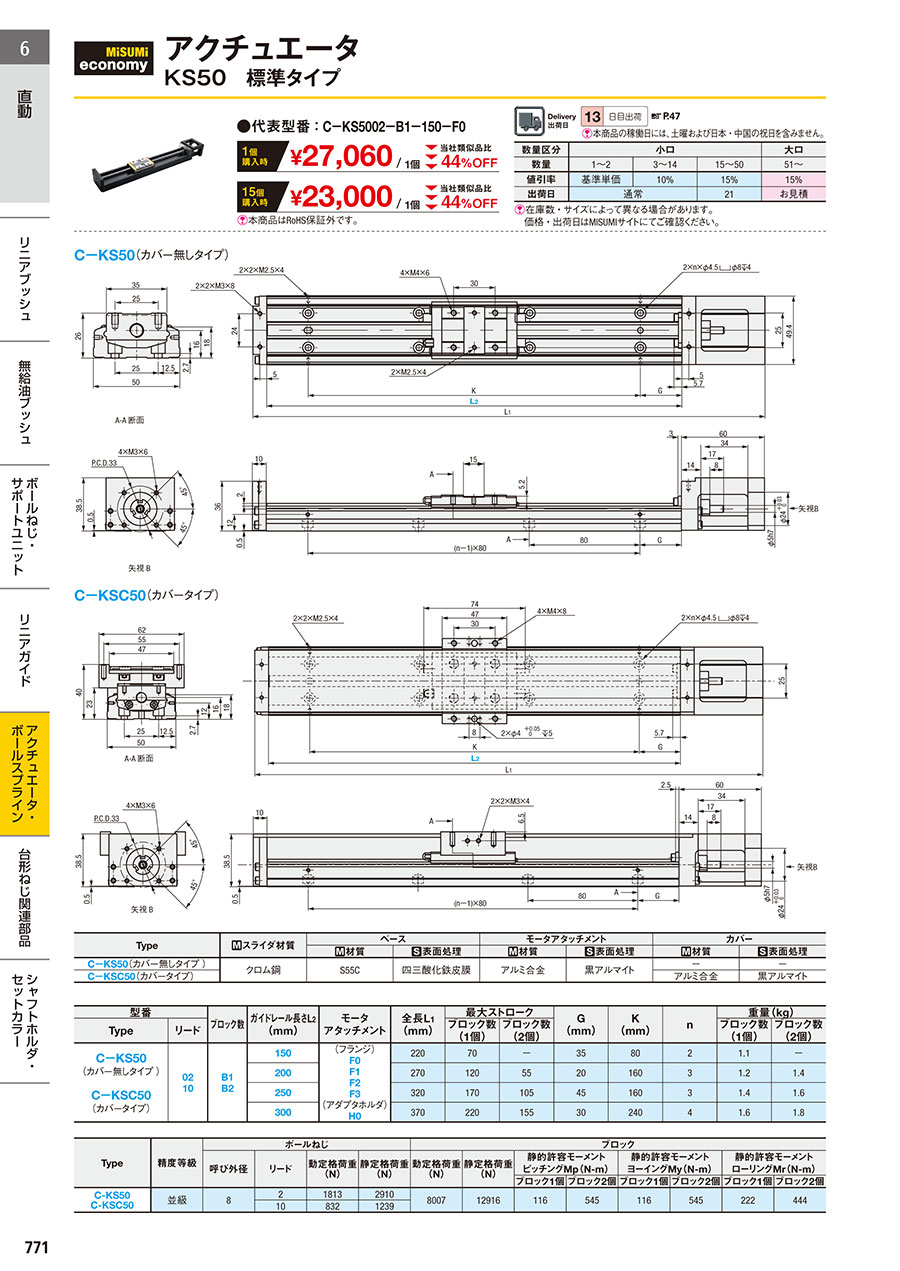

カタログ (見開き版)
