ミスミ
MISUMI economy

【エコノミーシリーズ】 無給油ブッシュ　青銅合金　丸フランジ型ハウジングユニット

【エコノミーシリーズ】 無給油ブッシュ　青銅合金　丸フランジ型ハウジングユニット
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,450円～21,560円
税込単価
1,595円～23,716円

今見ている商品の標準品

クオリティー品

無給油ブッシュ　標準フランジ型ハウジングユニット　スタンダードタイプ

ミスミ

無給油ブッシュ　標準フランジ型ハウジングユニット　スタンダードタイプ
4
通常価格(税別)： 1,240円 (税込価格：1,364円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 無給油ブッシュ 銅合金標準フランジタイプ 内径F7外径h7

ミスミ

【エコノミーシリーズ】 無給油ブッシュ 銅合金標準フランジタイプ 内径F7外径h7
5
通常価格(税別)： 840円 (税込価格：924円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が16型番あります。
数量：

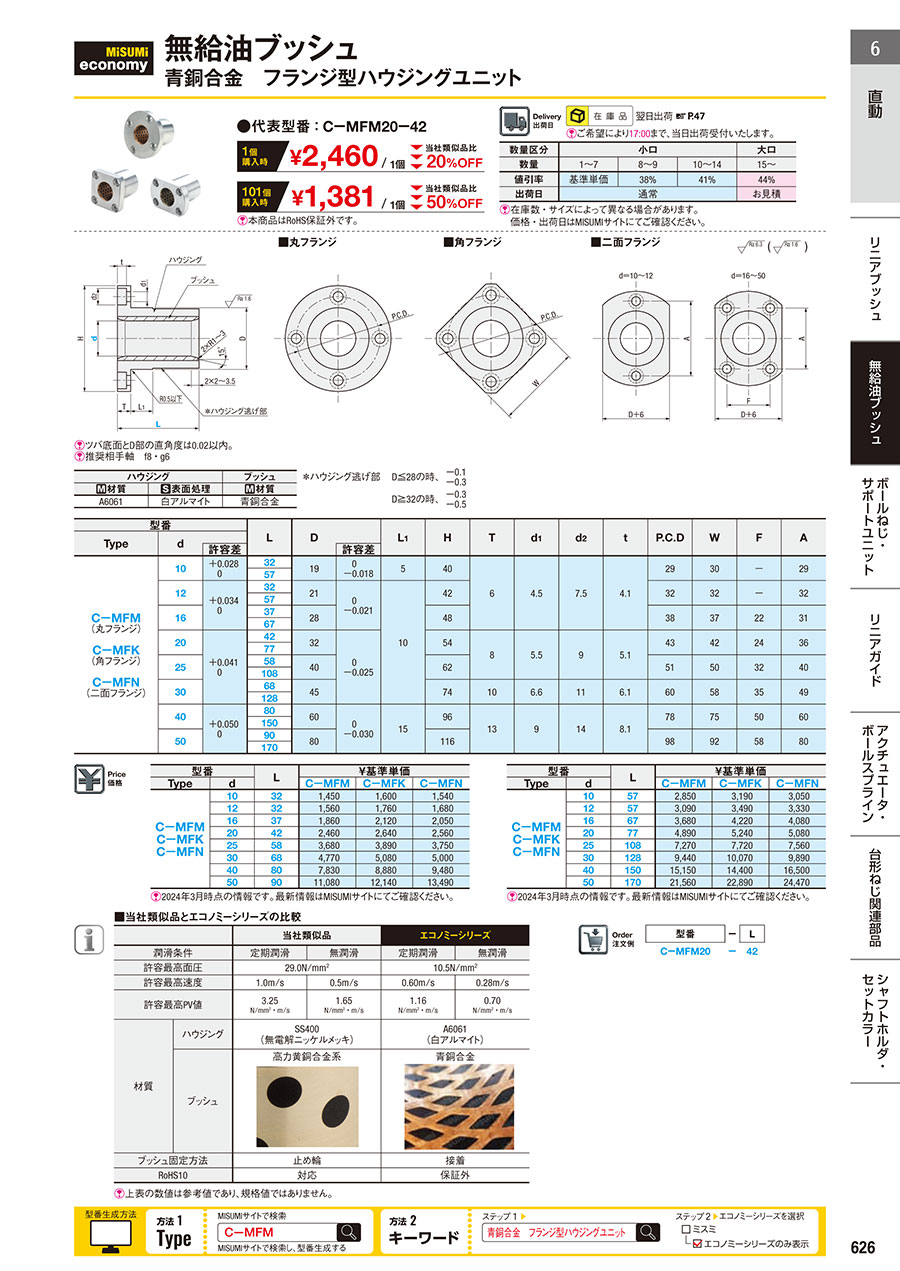

外形図・規格表

外形図
寸法図１
[ ! ]ツバ底面とD部の直角度は0.02以内。
[ ! ]推奨相手軸　f8・g6

ハウジングブッシュ
[ M ]材質[ S ]表面処理[ M ]材質
A6061白アルマイト青銅合金
＊ハウジング逃げ部D≦28の時、

ー0.1
ー0.3

 D≧32の時、ー0.3
ー0.5
規格表
注文例型番(Type・d)ーL
 CーMFM20ー42

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番d LD L1HTd1d2tP.C.D￥基準単価
Type
許容差許容差
C－MFM
(丸フランジ)		10＋0.028
　0
3219
   0
－0.018		54064.57.54.1291,450
572,850
12＋0.034
　0
3221
　0
－0.021		1042321,560
573,090
16372848381,860
673,680
20＋0.041
　0
4232
　0
－0.025		5485.595.1432,460
774,890
25584062513,680
1087,270
30684574106.6116.1604,770
1289,440
40＋0.050
　0
8060
　0
－0.030		1596139148.1787,830
15015,150
5090801169811,080
17021,560
製品比較情報
 当社類似品
MFMS20		エコノミーシリーズ
C-MFM20-42
潤滑条件定期潤滑無潤滑定期潤滑無潤滑
許容最高面圧29N/mm210.5N/mm2
許容最高速度1.0m/s0.5m/s0.60m/s0.28m/s
許容最高PV値3.25
N/mm2・m/s		1.65
N/mm2・m/s		1.16
N/mm2・m/s		0.70
N/mm2・m/s
材質ハウジングSS400
(無電解ニッケルメッキ)		A6061
(白アルマイト)
ブッシュ高力黄銅合金系
青銅合金
ブッシュ固定方法止め輪接着
RoHS10対応保証外
[ ! ]上表の数値は参考値であり、規格値ではありません。
関連商品
関連商品関連商品関連商品
【エコノミーシリーズ】無給油ブッシュ　青銅合金
角フランジ型ハウジングユニット		【エコノミーシリーズ】無給油ブッシュ　青銅合金
二面フランジ型ハウジングユニット		【エコノミーシリーズ】 無給油ブッシュ
銅合金標準フランジタイプ 内径F7外径h7
関連商品関連商品
【エコノミーシリーズ】無給油ブッシュ
銅合金ストレートタイプ　内径F7外径m6		【エコノミーシリーズ】無給油ブッシュ
銅合金ツバ付タイプ　内径E7外径r6


型番リスト

表示件数
  • 1
    • 型番
    C-MFM10-32
    C-MFM10-57
    C-MFM12-32
    C-MFM12-57
    C-MFM16-37
    C-MFM16-67
    C-MFM20-42
    C-MFM20-77
    C-MFM25-58
    C-MFM25-108
    C-MFM30-68
    C-MFM30-128
    C-MFM40-80
    C-MFM40-150
    C-MFM50-90
    C-MFM50-170

    内径 d

    (φ)

    外径 D

    (φ)

    全長 L

    (mm)

    		最小発注数量
    10
    19
    32
    1個
    10
    19
    57
    2個
    12
    21
    32
    1個
    12
    21
    57
    1個
    16
    28
    37
    1個
    16
    28
    67
    1個
    20
    32
    42
    1個
    20
    32
    77
    1個
    25
    40
    58
    1個
    25
    40
    108
    1個
    30
    45
    68
    1個
    30
    45
    128
    1個
    40
    60
    80
    1個
    40
    60
    150
    2個
    50
    80
    90
    1個
    50
    80
    170
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能

    MFMS10

    2,850円
    ( 3,135円 )
    9日目〜

    MFMW10

    1,560円
    ( 1,716円 )
    在庫品1日目当日出荷可能

    MFMS12

    3,090円
    ( 3,399円 )
    在庫品1日目当日出荷可能

    MFMW12

    1,860円
    ( 2,046円 )
    在庫品1日目当日出荷可能

    MFMS16

    3,680円
    ( 4,048円 )
    在庫品1日目当日出荷可能

    MFMW16

    2,460円
    ( 2,706円 )
    在庫品1日目当日出荷可能

    MFMS20

    4,890円
    ( 5,379円 )
    在庫品1日目当日出荷可能

    MFMW20

    3,680円
    ( 4,048円 )
    在庫品1日目当日出荷可能

    MFMS25

    7,270円
    ( 7,997円 )
    在庫品1日目当日出荷可能

    MFMW25

    4,770円
    ( 5,247円 )
    在庫品1日目当日出荷可能

    MFMS30

    9,440円
    ( 10,384円 )
    在庫品1日目当日出荷可能

    MFMW30

    7,830円
    ( 8,613円 )
    在庫品1日目当日出荷可能

    MFMS40

    15,150円
    ( 16,665円 )
    在庫品1日目当日出荷可能

    MFMW40

    11,080円
    ( 12,188円 )
    在庫品1日目当日出荷可能

    MFMS50

    21,560円
    ( 23,716円 )
    在庫品1日目当日出荷可能

    MFMW50

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 無給油ブッシュ　青銅合金　丸フランジ型ハウジングユニットのレビュー
    4平均満足度：4.01件のレビュー
    上下昇降スライド用
    4
    満足度：4.02024/05/31
    さほど荷重も掛からず、精度要求の無い場所で使用しましたが、問題なく使えてます。あとは耐久性がどれだけ持つか？
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【エコノミーシリーズ】 無給油ブッシュ　青銅合金　丸フランジ型ハウジングユニット
    【エコノミーシリーズ】 無給油ブッシュ　青銅合金　二面フランジ型ハウジングユニット
    【エコノミーシリーズ】 無給油ブッシュ　青銅合金　角フランジ型ハウジングユニット
    無給油ブッシュ－銅合金ツバ付タイプ－
    無給油ブッシュ－銅合金ストレートタイプ－ ［JDB-105］
    ダイスライド ブシュ HAシリーズ
    メーカーミスミミスミミスミZOB（ゼット・オー・ビー）ZOB（ゼット・オー・ビー）大同メタル工業
    通常価格1,450円-1,540円 -1,600円 -489円 -410円 -929円 -
    通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目在庫品1日目在庫品1日目〜
    環境対応RoHS非対応RoHS非対応RoHS非対応---
    特性・用途非磁性 / 耐熱性非磁性 / 耐熱性非磁性 / 耐熱性---
    種類ハウジングユニットハウジングユニットハウジングユニットツバ付タイプストレートタイプストレートタイプ
