ミスミ

MISUMI economy

【エコノミーシリーズ】無給油ブッシュ銅合金ツバ付タイプ内径E7外径r6

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 400円～2,520円

税込単価: 440円～2,772円

今見ている商品の標準品

クオリティー品

ミスミ

無給油ブッシュ　銅合金　ツバ付　内径E７外径r6タイプ

4.3

通常価格(税別)： 500円 (税込価格：550円)

通常出荷日：在庫品1日目

今見ている商品の標準品

クオリティー品

ミスミ

無給油ブッシュ　銅合金　ツバ付薄肉タイプ

4.8

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：在庫品1日目

まとめ買いで当社類似品比最大60%割引き！ミスミの低価格新ブランド【エコノミー...

詳細情報を確認する

特性・用途
非磁性 / 耐熱性
種類
ツバ付
金属系
高力黄銅合金系
環境
標準 / 油中
許容最高PV値範囲 (N/mm2・m/s)
1.1～2.0
許容最高面圧 P (N/mm2)
20.3
許容最高速度 (m/s)
0.35
取付軸はめあい
d8 / e7 / g6 / f8
取付穴はめあい
H7
潤滑条件
無潤滑 / 定期潤滑
使用温度範囲 (℃)
-40::150

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が141型番あります。

外形図・規格表
型番リスト
詳細情報

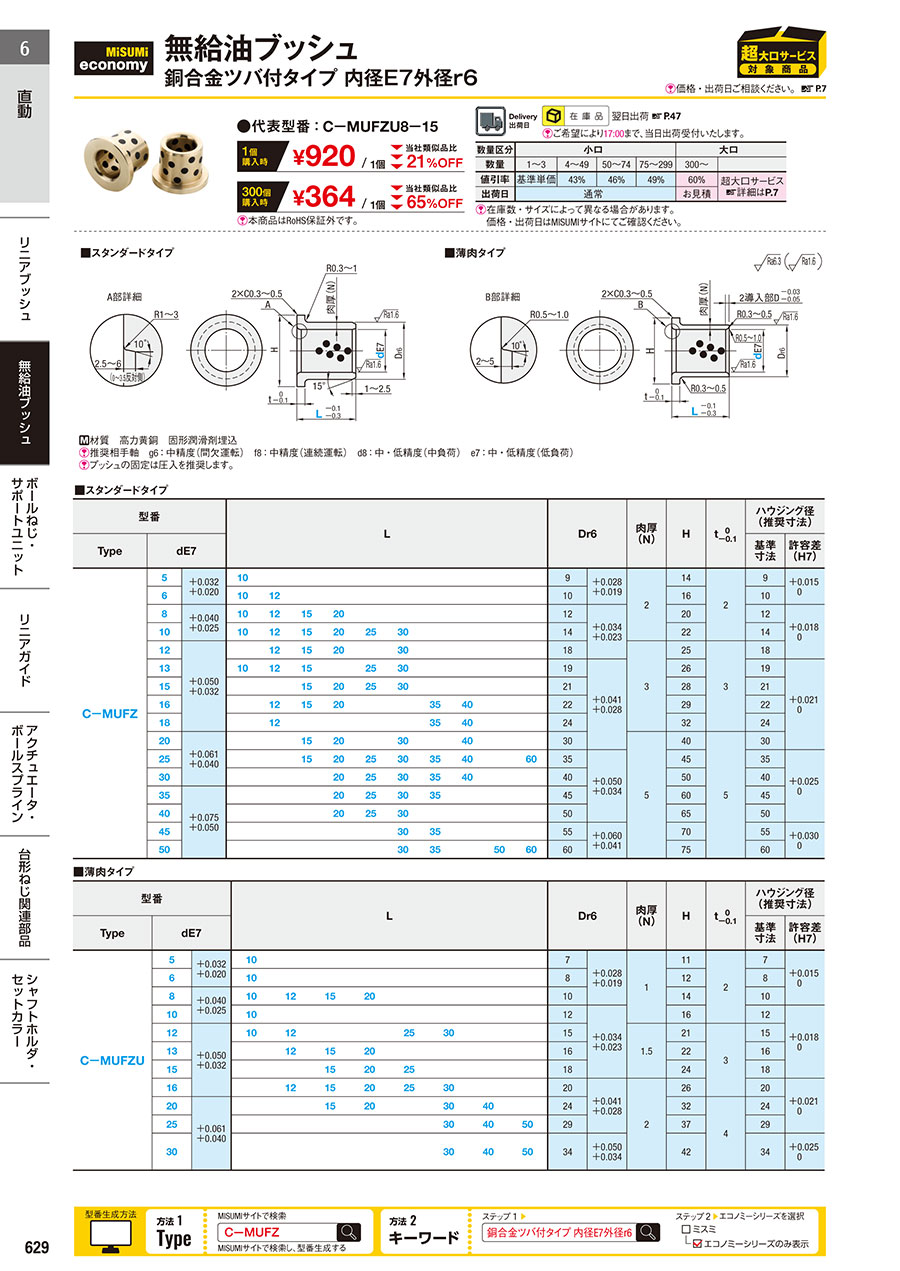

カタログ

外形図・規格表

特長

◇まとめ買いで当社類似品比最大60%割引き！

■当社類似品との価格比較

ご注文数量	当社類似品 MPFZ8-15	エコノミーシリーズ C-MUFZ8-15	プライスダウン率
1個	630	500	21%
4個	630	285	55%
400個	535	199	63%

・上表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■本商品の割引率

ご注文数量	エコノミーシリーズ C-MUFZ8-15
1個	ー
4個	43%
50個	46%
75個	49%
200個	60%

外形図

■スタンダードタイプ

■薄肉タイプ

[ M ] 材質高力黄銅固形潤滑剤埋込
[ ! ] ブッシュの固定は圧入を推奨します。

規格表

注文例		型番	−	L
注文例		C－MUFZ5	−	10

■スタンダードタイプ

型番			L											Dr6		肉厚 (N)	H	t	0 -0.1	ハウジング径（推奨寸法）
Type	dE7		L											Dr6		肉厚 (N)	H	t	0 -0.1	基準寸法	許容差 (H7)
CーMUFZ	5	+0.032 +0.020	8	10	12									9	+0.028 +0.019	2	14	2		9	+0.015 0
	6	+0.032 +0.020	8	10	12	15								10	+0.028 +0.019		16			10	+0.015 0
	8	+0.040 +0.025	8	10	12	15	20							12	+0.034 +0.023		20			12	+0.018 0
	10	+0.040 +0.025	8	10	12	15	20	25	30					14			22			14
	12	+0.050 +0.032	8	10	12	15	20	25	30					18		3	25	3		18
	13			10	12	15	20	25	30					19	+0.041 +0.028		26			19	+0.021 0
	15			10	12	15	20	25	30					21			28			21
	16				12	15	20	25	30	35	40			22			29			22
	18				12	15	20	25	30	35	40			24			32			24
	20	+0.061 +0.040			12	15	20	25	30	35	40			30		5	40	5		30
	25					15	20	25	30	35	40	50	60	35	+0.050 +0.034		45			35	+0.025 0
	30						20	25	30	35	40	50	60	40			50			40
	35	+0.075 +0.050					20	25	30	35	40	50	60	45			60			45
	40						20	25	30	35	40	50	60	50			65			50
	45								30	35	40	50	60	55	+0.060 +0.041		70			55	+0.030 0
	50								30	35	40	50	60	60	+0.060 +0.041		75			60	+0.030 0

※表内赤文字は24年12月に追加した商品です。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■薄肉タイプ

型番			L								Dr6		肉厚 (N)	H	t	0 -0.1	ハウジング径（推奨寸法）
Type	dE7		L								Dr6		肉厚 (N)	H	t	0 -0.1	基準寸法	許容差 (H7)
CーMUFZU	5	+0.032 +0.020	10	12							7	+0.028 +0.019	1	11	2		7	+0.015 0
	6	+0.032 +0.020	10	12	15						8			12			8
	8	+0.040 +0.025	10	12	15	20					10			14			10
	10	+0.040 +0.025	10	12	15	20					12	+0.034 +0.023		16			12	+0.018 0
	12	+0.050 +0.032	10	12	15	20	25	30			15		1.5	21	3		15
	13			12	15	20					16			22			16
	15		10	12	15	20	25				18			24			18
	16			12	15	20	25	30			20	+0.041 +0.028	2	26			20	+0.021 0
	20	+0.061 +0.040			15	20	25	30	40		24			32	4		24
	25							30	40	50	29			37			29
	30							30	40	50	34	+0.050 +0.034		42			34	+0.025 0
	30							30	40	50	34	+0.050 +0.034		42			34	+0.025 0

※表内赤文字は24年12月に追加した商品です。
[ ! ]本商品はRoHS保証外です。ご注意ください。

価格表

■スタンダードタイプ
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		￥基準単価
Type	d	L8	L10	L12	L15	L20	L25	L30	L35	L40	L50	L60
CーMUFZ	5	500	500	500	ー	ー	ー	ー	ー	ー	ー	ー
	6	430	430	430	540	ー	ー	ー	ー	ー	ー	ー
	8	400	400	500	500	530	ー	ー	ー	ー	ー	ー
	10	400	400	530	420	530	680	770	ー	ー	ー	ー
	12	530	530	530	530	530	700	720	ー	ー	ー	ー
	13	ー	650	650	680	730	730	770	ー	ー	ー	ー
	15	ー	720	720	720	760	820	820	ー	ー	ー	ー
	16	ー	ー	720	720	760	880	910	880	920	ー	ー
	18	ー	ー	780	830	880	910	910	920	970	ー	ー
	20	ー	ー	810	760	820	850	850	990	960	ー	ー
	25	ー	ー	ー	820	960	1,040	1,100	1,130	1,280	1,370	1,440
	30	ー	ー	ー	ー	1,040	1,130	1,180	1,210	1,240	1,390	1,560
	35	ー	ー	ー	ー	1,210	1,280	1,360	1,400	1,530	1,560	1,720
	40	ー	ー	ー	ー	1,280	1,360	1,440	1,560	1,600	1,710	1,960
	45	ー	ー	ー	ー	ー	ー	1,480	1,550	1,670	1,720	2,070
	50	ー	ー	ー	ー	ー	ー	1,540	1,640	1,740	2,140	2,320

[ ! ]本商品はRoHS保証外です。ご注意ください。

■薄肉タイプ
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		￥基準単価
Type	d	L10	L12	L15	L20	L25	L30	L40	L50
CーMUFZU	5	920	920	ー	ー	ー	ー	ー	ー
	6	800	860	990	ー	ー	ー	ー	ー
	8	720	920	920	990	ー	ー	ー	ー
	10	720	1,050	1,050	1,050	ー	ー	ー	ー
	12	950	990	1,050	1,050	1,060	1,120	ー	ー
	13	ー	1,200	1,260	1,260	ー	ー	ー	ー
	15	1,320	1,320	1,320	1,390	1,430	ー	ー	ー
	16	ー	1,270	1,320	1,390	1,510	1,610	ー	ー
	20	ー	ー	1,510	1,510	1,560	1,560	1,640	ー
	25	ー	ー	ー	ー	ー	1,900	2,010	2,280
	30	ー	ー	ー	ー	ー	2,160	2,310	2,520

[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

	当社類似品（MPFZ）		エコノミーシリーズ
潤滑条件	定期潤滑	無潤滑	定期潤滑	無潤滑
許容最高面圧	29.0N/mm²		20.3N/mm²
許容最高速度	1.0m/s	0.5m/s	0.7m/s	0.35m/s
許容最高PV値	3.25 N/mm²・m/s	1.65 N/mm²・m/s	2.28 N/mm²・m/s	1.16 N/mm²・m/s
許容最高PV値	1,990 kgf/cm²・m/min	1,010 kgf/cm²・m/min	1,393 kgf/cm²・m/min	707 kgf/cm²・m/min
RoHS10	対応		保証外

[ ! ]上表の数値は参考値であり、規格値ではありません。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

内径 d

(φ)

外径 D

(φ)

全長 L

(mm)

材質証明書

最小発注数量

5	9	8	非対象	1個
5	9	10	-	1個
5	9	12	非対象	1個
6	10	8	非対象	1個
6	10	10	-	1個
6	10	12	-	1個
6	10	15	非対象	1個
8	12	8	非対象	1個
8	12	10	-	1個
8	12	12	-	1個
8	12	15	-	1個
8	12	20	-	1個
10	14	8	非対象	1個
10	14	10	-	1個
10	14	12	-	1個
10	14	15	-	1個
10	14	20	-	1個
10	14	25	-	1個
10	14	30	-	1個
12	18	8	非対象	1個
12	18	10	非対象	1個
12	18	12	-	1個
12	18	15	-	1個
12	18	20	-	1個
12	18	25	非対象	1個
12	18	30	-	1個
13	19	10	-	1個
13	19	12	-	1個
13	19	15	-	1個
13	19	20	非対象	1個
13	19	25	-	1個
13	19	30	-	1個
15	21	10	非対象	1個
15	21	12	非対象	1個
15	21	15	-	1個
15	21	20	-	1個
15	21	25	-	1個
15	21	30	-	1個
16	22	12	-	1個
16	22	15	-	1個
16	22	20	-	1個
16	22	25	非対象	1個
16	22	30	非対象	1個
16	22	35	-	1個
16	22	40	-	1個
18	24	12	-	1個
18	24	15	非対象	1個
18	24	20	非対象	1個
18	24	25	非対象	1個
18	24	30	非対象	1個
18	24	35	-	1個
18	24	40	-	1個
20	30	12	非対象	1個
20	30	15	-	1個
20	30	20	-	1個
20	30	25	非対象	1個
20	30	30	-	1個
20	30	35	非対象	1個
20	30	40	-	1個
25	35	15	-	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

500円 ( 550円 )	9日目〜	MPFZ5-8
500円 ( 550円 )	在庫品1日目当日出荷可能	MPFZ5-10
500円 ( 550円 )	9日目〜	MPFZ5-12
430円 ( 473円 )	9日目〜	MPFZ6-8
430円 ( 473円 )	在庫品1日目当日出荷可能	MPFZ6-10
430円 ( 473円 )	在庫品1日目当日出荷可能	MPFZ6-12
540円 ( 594円 )	9日目〜	MPFZ6-15
400円 ( 440円 )	9日目〜	MPFZ8-8
400円 ( 440円 )	在庫品1日目当日出荷可能	MPFZ8-10
500円 ( 550円 )	在庫品1日目当日出荷可能	MPFZ8-12
500円 ( 550円 )	在庫品1日目当日出荷可能	MPFZ8-15
530円 ( 583円 )	在庫品1日目当日出荷可能	MPFZ8-20
400円 ( 440円 )	9日目〜	MPFZ10-8
400円 ( 440円 )	在庫品1日目当日出荷可能	MPFZ10-10
530円 ( 583円 )	在庫品1日目当日出荷可能	MPFZ10-12
420円 ( 462円 )	在庫品1日目当日出荷可能	MPFZ10-15
530円 ( 583円 )	在庫品1日目当日出荷可能	MPFZ10-20
680円 ( 748円 )	在庫品1日目当日出荷可能	MPFZ10-25
770円 ( 847円 )	在庫品1日目当日出荷可能	MPFZ10-30
530円 ( 583円 )	9日目〜	MPFZ12-8
530円 ( 583円 )	9日目〜	MPFZ12-10
530円 ( 583円 )	在庫品1日目当日出荷可能	MPFZ12-12
530円 ( 583円 )	在庫品1日目当日出荷可能	MPFZ12-15
530円 ( 583円 )	在庫品1日目当日出荷可能	MPFZ12-20
700円 ( 770円 )	9日目〜	MPFZ12-25
720円 ( 792円 )	在庫品1日目当日出荷可能	MPFZ12-30
650円 ( 715円 )	9日目〜	MPFZ13-10
650円 ( 715円 )	在庫品1日目当日出荷可能	MPFZ13-12
680円 ( 748円 )	9日目〜	MPFZ13-15
730円 ( 803円 )	9日目〜	MPFZ13-20
730円 ( 803円 )	9日目〜	MPFZ13-25
770円 ( 847円 )	9日目〜	MPFZ13-30
720円 ( 792円 )	9日目〜	MPFZ15-10
720円 ( 792円 )	9日目〜	MPFZ15-12
720円 ( 792円 )	在庫品1日目当日出荷可能	MPFZ15-15
760円 ( 836円 )	在庫品1日目当日出荷可能	MPFZ15-20
820円 ( 902円 )	9日目〜	MPFZ15-25
820円 ( 902円 )	在庫品1日目当日出荷可能	MPFZ15-30
720円 ( 792円 )	9日目〜	MPFZ16-12
720円 ( 792円 )	在庫品1日目当日出荷可能	MPFZ16-15
760円 ( 836円 )	在庫品1日目当日出荷可能	MPFZ16-20
880円 ( 968円 )	9日目〜	MPFZ16-25
910円 ( 1,001円 )	9日目〜	MPFZ16-30
880円 ( 968円 )	9日目〜	MPFZ16-35
920円 ( 1,012円 )	9日目〜	MPFZ16-40
780円 ( 858円 )	在庫品1日目当日出荷可能	MPFZ18-12
830円 ( 913円 )	9日目〜	MPFZ18-15
880円 ( 968円 )	9日目〜	MPFZ18-20
910円 ( 1,001円 )	9日目〜	MPFZ18-25
910円 ( 1,001円 )	9日目〜	MPFZ18-30
920円 ( 1,012円 )	9日目〜	MPFZ18-35
970円 ( 1,067円 )	9日目〜	MPFZ18-40
810円 ( 891円 )	9日目〜	MPFZ20-12
760円 ( 836円 )	在庫品1日目当日出荷可能	MPFZ20-15
820円 ( 902円 )	在庫品1日目当日出荷可能	MPFZ20-20
850円 ( 935円 )	9日目〜	MPFZ20-25
850円 ( 935円 )	在庫品1日目当日出荷可能	MPFZ20-30
990円 ( 1,089円 )	9日目〜	MPFZ20-35
960円 ( 1,056円 )	在庫品1日目当日出荷可能	MPFZ20-40
820円 ( 902円 )	在庫品1日目当日出荷可能	MPFZ25-15

基本情報

基本情報

まとめ買いで当社類似品比最大60%割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】無給油ブッシュ銅合金ツバ付タイプ内径E7外径r6のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】無給油ブッシュ銅合金ツバ付タイプ内径E7外径r6	【エコノミーシリーズ】無給油ブッシュ銅合金ストレートタイプ内径F7外径m6	【エコノミーシリーズ】無給油ブッシュ銅合金標準フランジタイプ内径F7外径h7	【エコノミーシリーズ】無給油ブッシュ　青銅合金　二面フランジ型ハウジングユニット	【エコノミーシリーズ】無給油ブッシュ　青銅合金　角フランジ型ハウジングユニット	【エコノミーシリーズ】無給油ブッシュ　青銅合金　丸フランジ型ハウジングユニット
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	400円-	320円 -	840円 -	1,540円 -	1,600円 -	1,450円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
特性・用途	非磁性 / 耐熱性	非磁性 / 耐熱性	非磁性 / 耐熱性	非磁性 / 耐熱性	非磁性 / 耐熱性	非磁性 / 耐熱性
種類	ツバ付	ストレート	フランジ一体型	ハウジングユニット	ハウジングユニット	ハウジングユニット
金属系	高力黄銅合金系	高力黄銅合金系	高力黄銅合金系	特殊青銅鋳物	特殊青銅鋳物	特殊青銅鋳物
環境	標準 / 油中	標準 / 油中	標準 / 油中	標準 / 油中	標準 / 油中	標準 / 油中
許容最高PV値範囲(N/mm2・m/s)	1.1～2.0	1.1～2.0	1.1～2.0	1.1～2.0	1.1～2.0	1.1～2.0

無給油ブッシュカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

内径 d(φ)

外径 D(φ)

全長 L(mm)

タイプ

CAD

出荷日

【エコノミーシリーズ】無給油ブッシュ銅合金ツバ付タイプ内径E7外径r6

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

無給油ブッシュカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA


【エコノミーシリーズ】無給油ブッシュ　青銅合金丸フランジ型ハウジングユニット	【エコノミーシリーズ】無給油ブッシュ　青銅合金角フランジ型ハウジングユニット	【エコノミーシリーズ】無給油ブッシュ　青銅合金二面フランジ型ハウジングユニット

【【エコノミーシリーズ】無給油ブッシュ銅合金ストレートタイプ　内径F7外径m6	【エコノミーシリーズ】無給油ブッシュ銅合金標準フランジタイプ内径F7外径h7

絞り込み条件

chemSHERPA・RoHS

内径 d(φ)

外径 D(φ)

全長 L(mm)

タイプ

CAD

出荷日

【エコノミーシリーズ】 無給油ブッシュ 銅合金ツバ付タイプ 内径E7外径r6

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

無給油ブッシュカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】無給油ブッシュ銅合金ツバ付タイプ内径E7外径r6
