【エコノミーシリーズ】 近接センサ シールドタイプ 検出距離1.5・2.0mm
- 数量スライド割引
- サンプル品対象
- 当日出荷可能
- 通常単価(税別)
- 3,530円～3,550円
- 税込単価
- 3,883円～3,905円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認するご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

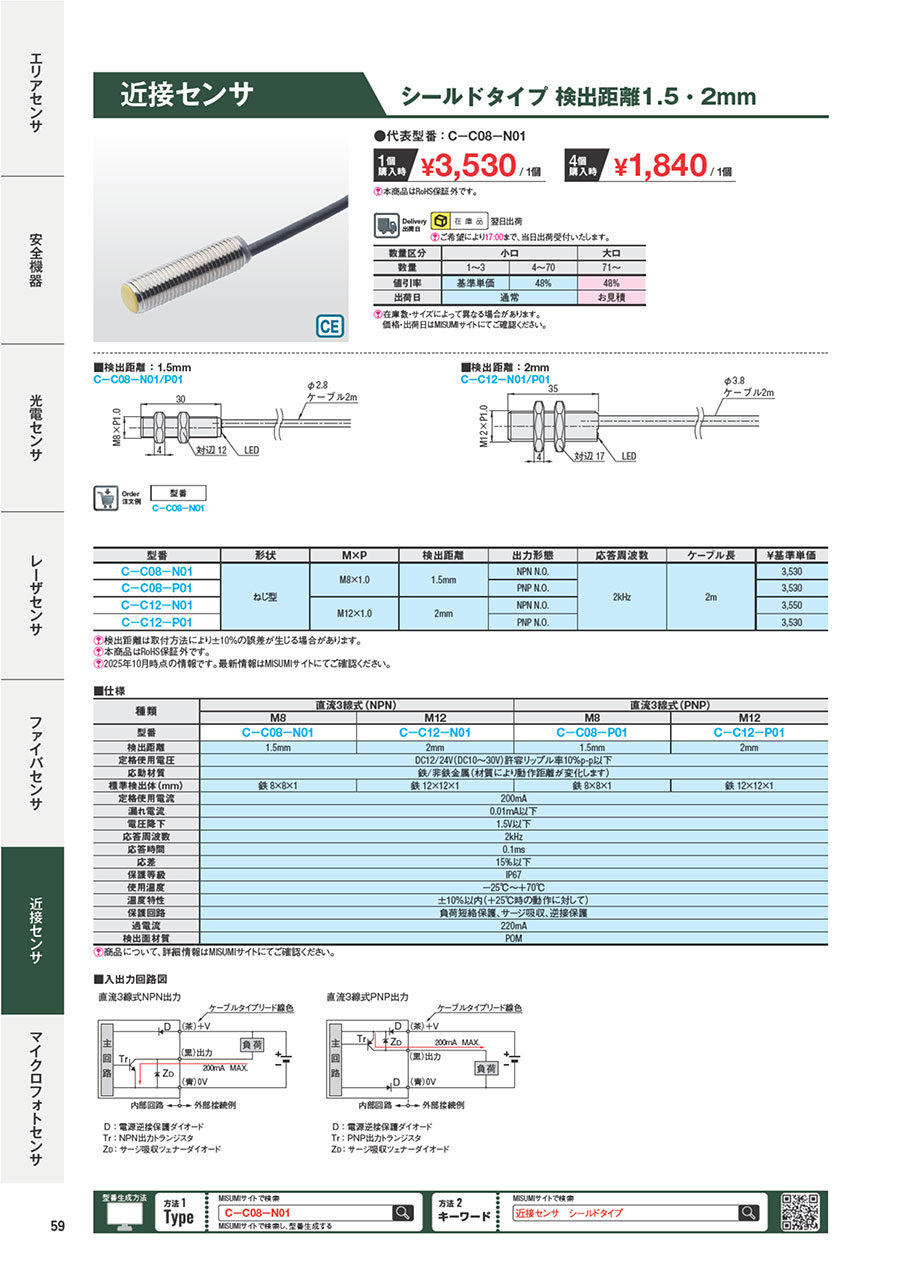

外形図・規格表
外形図

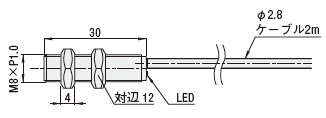

検出距離1.5mm
C－C08－N01/P01
C－C08－N01/P01

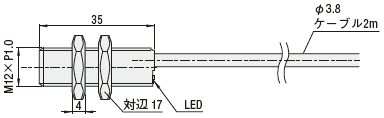

検出距離2mm
C－C12－N01/P01
C－C12－N01/P01
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番 | |
| C-C08-N01 |
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 形状 | M×Pitch | 検出距離 | 出力形態 | 応答周波数 | 線長 | ￥基準単価 |
| C－C08－N01 | ねじ型 | M8×1 | 1.5mm | NPN N.O. | 2kHz | 2m | 3,530 |
| C－C08－P01 | PNP N.O. | 3,530 | |||||
| C－C12－N01 | ねじ型 | M12×1 | 2mm | NPN N.O. | 3,550 | ||
| C－C12－P01 | PNP N.O. | 3,530 |
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 種類 | 直流3線式(NPN) | 直流3線式(PNP) | ||
| M8 | M12 | M8 | M12 | |
| 型番 | C－C08－N01 | C－C12－N01 | C－C08－P01 | C－C12－P01 |
| 検出距離 | 1.5mm | 2mm | 1.5mm | 2mm |
| 定格使用電圧 | DC12/24V(DC10～30V)許容リップル率10％p-p以下 | |||
| 応動材質 | 鉄/非鉄金属(材質により動作距離が変化します) | |||
| 標準検出体(mm) | 鉄 8×8×1 | 鉄 12×12×1 | 鉄 8×8×1 | 鉄 12×12×1 |
| 定格使用電流 | 200mA | |||
| 漏れ電流 | 0.01ｍA以下 | |||
| 電圧降下 | 1.5V以下 | |||
| 応答周波数 | 2kHz | |||
| 応答時間 | 0.1ms | |||
| 応差 | 15%以下 | |||
| 保護等級 | IP67 | |||
| 使用温度 | －25℃～＋70℃ | |||
| 温度特性 | ±10％以内(＋25℃時の動作に対して) | |||
| 保護回路 | 負荷短絡保護、サージ吸収、逆接保護 | |||
| 過電流 | 220mA | |||
| 検出面材質 | ABS | |||
製品比較情報
| 型式 | 当社類似品 EMZ3-12S | エコノミーシリーズ | |
| C-C08 | C-C12 | ||
| 形状 | ねじ型 M12 | ねじ型 M8 | ねじ型 M12 |
| 検出距離 | 3mm | 1.5mm | 2mm |
| 出力形態 | NPN N.O. | NPN N.O. / PNP N.O. | |
| センサ部寸法 | M12×47 | M8×30 | M12×35 |
| 電源 | 直流3線式 | 直流3線式 | |
| 定格使用電圧 | DC12/24V（DC10～30V）許容リップル率10％p-p以下 | DC12/24V（DC10～30V）許容リップル率10％p-p以下 | |
| 電圧降下 | 1.5V以下 | 1.5V以下 | |
| 応差 | 20%以下 | 15%以下 | |
| 使用周囲温度 | -25 ～ +70 ℃ | -25 ～ +70 ℃ | |
| 温度特性 | ±15％以内（+23℃時の動作に対して） | ±10％以内（+25℃時の動作に対して） | |
| 保護等級 | IP67 | IP67 | |
| ケース材質 | PBT | ABS | |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
■構造図
■入出力回路図
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード

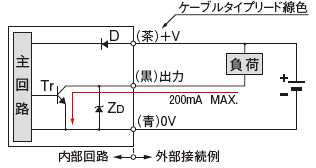

■入出力回路図
直流3線式NPN出力
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
直流3線式PNP出力
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
使用方法
センサ修正係数
| 被検出材 | 修正係数 |
| 鉄 | 1.00 |
| スチール | 0.90 |
| ニッケルクロム合金 | 0.85 |
| ニッケル | 0.70 |
| 黄銅 | 0.50 |
| 銅 | 0.40 |
| アルミ | 0.40 |
■シールド/非シールドについて
| 種類 | 商品形状 | 特長 |
| シールド | 検出物体近接センサ  | ・検出コイルの側面を金属ケースでシールドしているため、 磁束が前方に集中します。 ・センサを金属に埋め込んで取り付けることが可能です。 |
| 非シールド | 検出物体近接センサ  | ・検出コイルの側面を金属ケースでシールドしていないため、 磁束が前方に広く発生します。 ・周囲金属(磁性体)の影響を受けやすいため、検出物体以外の 金属が先端部分に付かないよう、取付場所には注意が必要です。 ・同一サイズでは、シールド型よりも長距離の検出が可能です。 |
■取付方式（アンプ内蔵型除く）
| •検出距離1.5・2mmタイプ | |||||||||
| シールドタイプ | 非シールドタイプ | ||||||||
 | D：センサ径 Sn：センサ検出距離 Y： M5～M8は6mm M12は9mm |  | |||||||
| 信号が干渉されないように、センサ表面から検出金属物体までの距離は 3Sn以下とし、隣接する2つの近接センサの距離は≧Dとする。 | 検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を 確保する必要があります。 検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離 は≧2Dとする。 | ||||||||
| •検出距離2・4mmタイプ、4・8mmタイプ | |||||||||
| シールドタイプ | 非シールドタイプ | ||||||||
 |  | ||||||||
| 鉄鋼 X=0.2D その他金属 X=0.1D *被検測物体の厚さ：1mm |
| ||||||||
| •対面取付方法 | |||||||||
 | |||||||||
| 対面設置の場合、2つの検出面間の最小距離は6Sn以下であること。 | |||||||||
■使用上の注意
• リード線は正しく確実に接続してください。誤接続あるいは不確実な接続をすると、センサ周辺機器を破損することがあります。
• リード線の曲げ半径は30㎜以上としてください。また、引き出し口より30㎜以内では急に曲げないようにしてください。
• 電源遮断時、出力が一瞬ONまたはOFFすることがありますので、負担を先にOFFすることをおすすめします。
• 付近に大きなサージを発生するモータなどがあり、センサ自身の負担が大きなサージ発生源となる場合は、バリスタ等のサージアブソーバを発生源に挿入してください。
• リード線は正しく確実に接続してください。誤接続あるいは不確実な接続をすると、センサ周辺機器を破損することがあります。
• リード線の曲げ半径は30㎜以上としてください。また、引き出し口より30㎜以内では急に曲げないようにしてください。
• 電源遮断時、出力が一瞬ONまたはOFFすることがありますので、負担を先にOFFすることをおすすめします。
• 付近に大きなサージを発生するモータなどがあり、センサ自身の負担が大きなサージ発生源となる場合は、バリスタ等のサージアブソーバを発生源に挿入してください。
