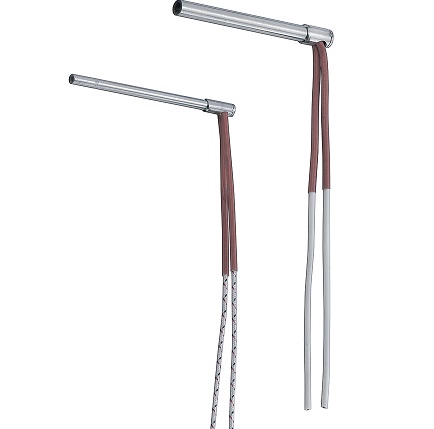

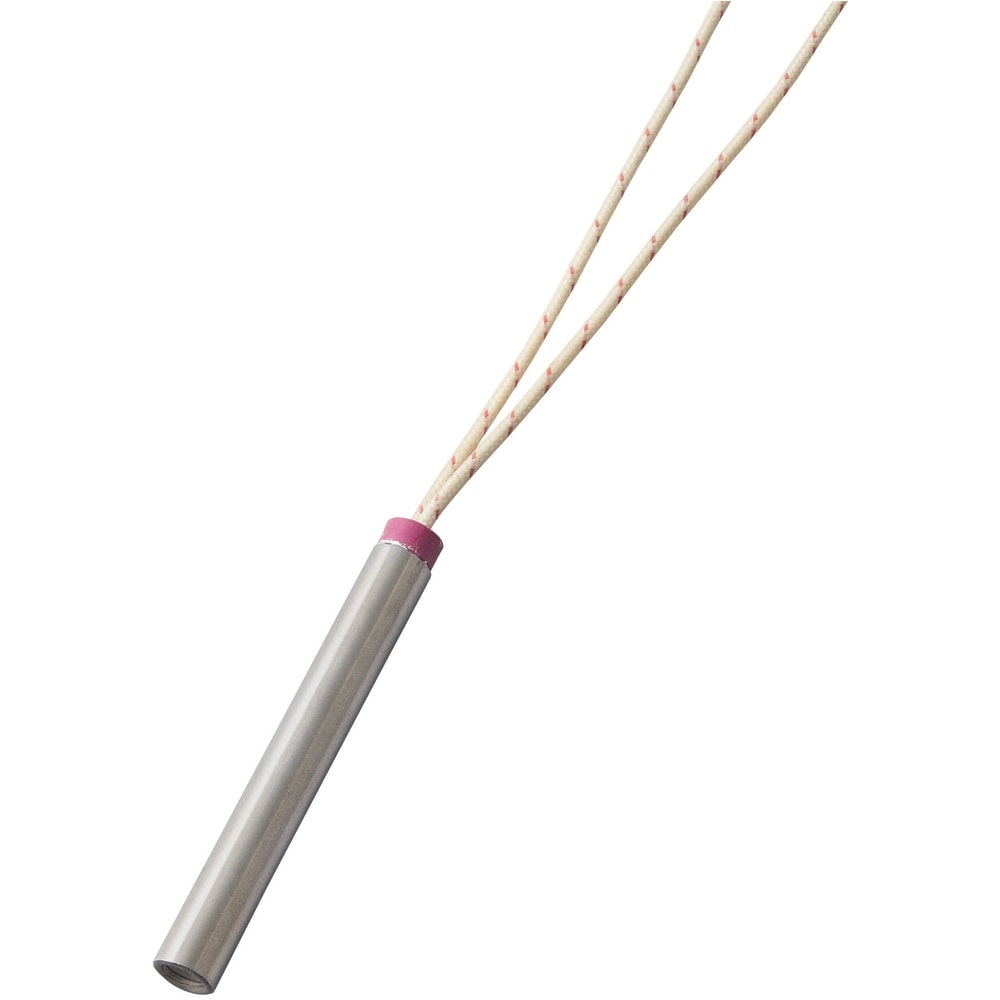

カートリッジヒータ L型段無しタイプ（均熱、断線防止）

規格表

取り付け/固定方法

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する

使用上の注意

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。

■カードリッジヒータの寿命

カートリッジヒータの寿命は基本的に2つの原因があります。

※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。

■リード線を曲げる場合

・極端に曲げての使用（折り曲げる等）でなければ可能です。
リード線やターミナルピンを何度も屈曲させると折れる可能性があります。
リード線を根本で曲げる場合は下記商品をご選定ください。

■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。

・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。

■その他注意点

• ヒータを大気中で空焼きしないでください。
  発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。
• リード線出口付近は130℃以下にしてください。
• 被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
• ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
• ヒータを被加熱物から外す際は必ず電源を切ってください。
  また、電源を切った後のヒータには、すぐに触れないでください。
• 真空中ではご使用いただけません。

関連リンク

■ヒータの種類と特長については、こちらをご覧ください。

■カートリッジヒータの概要については、こちらをご覧ください。

■規格外品サービスのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
※お見積もりご回答までに2～7営業日（土日・祝日含まず）をいただいております。
