【エコノミーシリーズ】 30度台形ねじ用サポートユニット 固定側・丸型タイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,160円～6,180円
- 税込単価
- 3,476円～6,798円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認するご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。

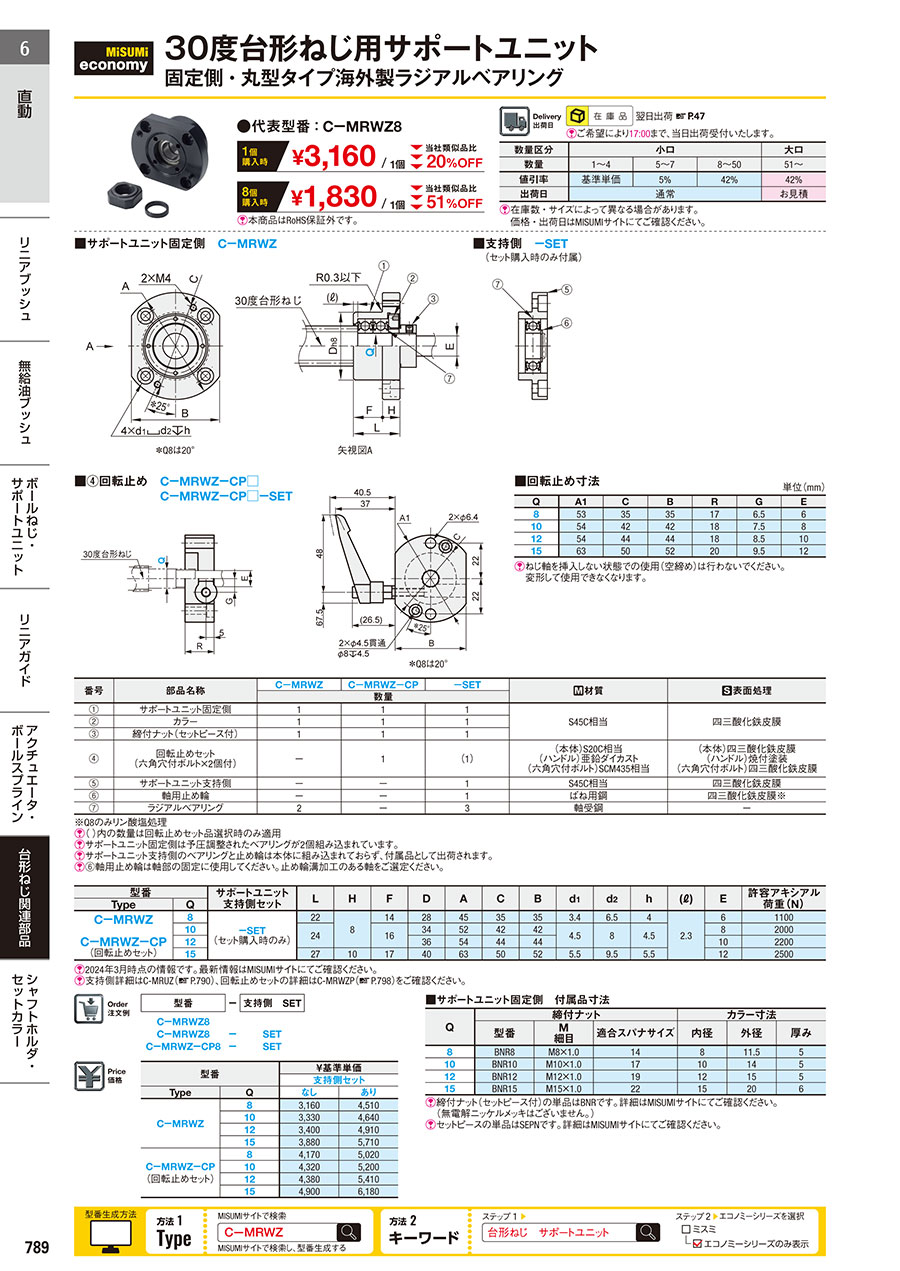

外形図・規格表
外形図
■サポートユニット固定側 CーMRWZ
■支持側 ーSET
(セット購入時のみ付属)
＊08は20°
矢視図A
 ■④回転止め C-MRWZ-CP□ | 単位(mm)
| |||||||||||||||||||||||||||||||||||
| [ ! ]ねじ軸を挿入しない状態での使用（空締め）は行わないでください。 変形して使用できなくなります。 [ ! ]本商品はRoHS保証外です。ご注意ください。
|
| 番号 | 部品名称 | C－MRWZ | C－MRWZ－CP | －SET | [ M ]材質 | [ S ]表面処理 |
| 数量 | ||||||
| ① | サポートユニット固定側 | 1 | 1 | 1 | S45C相当 | 四三酸化鉄皮膜 |
| ② | カラー | 1 | 1 | 1 | ||
| ③ | 締付ナット(セットピース付) | 1 | 1 | 1 | ||
| ④ | 回転止めセット | ー | 1 | (1) | (本体)S20C相当 (ハンドル)アルミダイカスト | (本体)四三酸化鉄皮膜 (ハンドル)焼付塗装 |
| ⑤ | サポートユニット支持側 | ー | ー | 1 | S45C相当 | 四三酸化鉄皮膜 |
| ⑥ | 軸用止め輪 | ー | ー | 1 | ばね用鋼 | 四三酸化鉄皮膜※ |
| ⑦ | ラジアルベアリング | 2 | ー | 3 | 軸受鋼 | ー |
[ ! ]サポートユニット支持側のベアリングと止め輪は本体に組み込まれておらず、付属品として出荷されます。
[ ! ]※はQ8のみリン化処理をしています。
[ ! ]支持側をセットで購入が可能です。型式端末に「-SET」を追記ください。
[ ! ]回転止めをセットで購入が可能です。型式末端に「-CP」を追記ください。
[ ! ]（ ）内の数は回転止めセット品選択時のみ適用。
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番 | ー | 支持側 SET |
| CーMRWZ8 CーMRWZ8 CーMRWZーCP8 | ー ー | SET SET |
| 型番 | サポートユニット 支持側セット | L | H | F | D | A | C | B | d1 | d2 | h | (ℓ) | E | 許容アキシアル 荷重(N) | |
| Type | Q | ||||||||||||||
| CーMRWZ CーMRWZーCP (回転止めセット) | 8 | ーSET (セット購入時のみ) | 22 | 8 | 14 | 28 | 45 | 35 | 35 | 3.4 | 6.5 | 4 | 2.3 | 6 | 1100 |
| 10 | 24 | 16 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4.5 | 8 | 2000 | ||||
| 12 | 36 | 54 | 44 | 44 | 10 | 2200 | |||||||||
| 15 | 27 | 10 | 17 | 40 | 63 | 50 | 52 | 5.5 | 9.5 | 5.5 | 12 | 2500 | |||
[ ! ]本商品はRoHS保証外です。ご注意ください。
| サポートユニット固定側 付属品寸法 | |||||||||||||||
| Q | 締め付けナット | カラー寸法 | |||||||||||||
| 型式 | M | 適合スパナサイズ | 内径 | 外径 | 厚み | ||||||||||
| 細目 | |||||||||||||||
| 8 | BNR8 | M8×1.0 | 14 | 8 | 11.5 | 3 | |||||||||
| 10 | BNR10 | M10×1.0 | 17 | 10 | 14 | 3 | |||||||||
| 12 | BNR12 | M12×1.0 | 19 | 12 | 15 | 3 | |||||||||
| 15 | BNR15 | M15×1.0 | 22 | 15 | 20 | 6 | |||||||||
>>セットピースの単品は、SEPNをご確認下さい。
製品比較情報
| 当社類似品 MRWZ8 | エコノミーシリーズ C-MRWZ8 | |
| 外形:D公差 | h7 | h8 |
| 材質 | S45C | スチール |
| ザグリ穴径:d2 | 7 | 6.5 |
| ザグリ穴深さ:h | 4 | 4 |
| 許容アキシアル荷重(N) | 1300 | 1100 |
| RoHS10対応 | 対応 | 保証外 |
使用例
■サポートユニット組付手順
①台形ねじを固定側サポートユニットに挿入します。
②カラー挿入後、付属の締め付けナットを仮締めします。締め付けトルクの1/3で締め付けます。
この時反対側に、支持側サポートユニットを挿入し固定して作業をします。
③ねじ軸を廻しながら全体の動きがスムーズになるようナットを締め付けていきます。
④全体の動きがスムーズになったら、締め付けトルクで本締め固定します。
[ ! ]参考値です。
②カラー挿入後、付属の締め付けナットを仮締めします。締め付けトルクの1/3で締め付けます。
この時反対側に、支持側サポートユニットを挿入し固定して作業をします。
③ねじ軸を廻しながら全体の動きがスムーズになるようナットを締め付けていきます。
④全体の動きがスムーズになったら、締め付けトルクで本締め固定します。
| M | 締付ナット 締付トルク(N・cm) | 型番 |
| 8 | 490 | BNR8 |
| 10 | 930 | BNR10 |
| 12 | 1370 | BNR12 |
| 15 | 2350 | BNR15 |
関連商品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
|
4,510円 ( 4,961円 ) | 9日目〜 |
|
3,330円 ( 3,663円 ) | 在庫品1日目当日出荷可能 |
|
4,640円 ( 5,104円 ) | 在庫品1日目当日出荷可能 |
|
3,400円 ( 3,740円 ) | 在庫品1日目当日出荷可能 |
|
4,910円 ( 5,401円 ) | 在庫品1日目当日出荷可能 |
|
3,880円 ( 4,268円 ) | 在庫品1日目当日出荷可能 |
|
5,710円 ( 6,281円 ) | 在庫品1日目当日出荷可能 |
|
4,170円 ( 4,587円 ) | 在庫品1日目当日出荷可能 |
|
5,020円 ( 5,522円 ) | 9日目〜 |
|
4,320円 ( 4,752円 ) | 在庫品1日目当日出荷可能 |
|
5,200円 ( 5,720円 ) | 在庫品1日目当日出荷可能 |
|
4,380円 ( 4,818円 ) | 在庫品1日目当日出荷可能 |
|
5,410円 ( 5,951円 ) | 在庫品1日目当日出荷可能 |
|
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
|
6,180円 ( 6,798円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ￥基準単価 | ||
| 支持側セット | |||
| Type | Q | なし | あり |
| CーMRWZ | 8 | 3,160 | 4,510 |
| 10 | 3,330 | 4,640 | |
| 12 | 3,400 | 4,910 | |
| 15 | 3,880 | 5,710 | |
| CーMRWZーCP (回転止めセット) | 8 | 4,170 | 5,020 |
| 10 | 4,320 | 5,200 | |
| 12 | 4,380 | 5,410 | |
| 15 | 4,900 | 6,180 | |
