ミスミ

３０度台形ねじ用　サポートユニット丸型　固定側

カタログ |P.1-817

規格変更
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 3,950円～15,150円

税込単価: 4,345円～16,665円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

３０度台形ねじ用　サポートユニット丸型　支持側

通常価格(税別)： 1,880円 (税込価格：2,068円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

３０度台形ねじ用　サポートユニット角型　支持側

4.5

通常価格(税別)： 2,760円 (税込価格：3,036円)

通常出荷日：在庫品1日目

30度台形ねじ専用軸受です。許容アキシアル荷重を基に選定可能。型式末尾に「-S...

詳細情報を確認する

形状
丸型
種類
固定側
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が56型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■台形ねじサポート固定側 MRWZ MRWZM
３０度台形ねじ用　サポートユニット丸型　固定側:関連画像

＊Q8は20°等分

矢視図A

■回転止めセット品 MRWZ－S MRWZM-S
３０度台形ねじ用　サポートユニット丸型　固定側:関連画像

＊Q8は20°等分

矢視図A

■コンパクトポジションインジケータ取付用回転止めセット品 MRWZ－CP MRWZM-CP

＊Q8は20°等分

矢視図A

コンパクトポジションインジケータ（別売り）が取付可能です。

スタンダード	フロント	垂直

■ラージポジションインジケータ取付用回転止めセット品 MRWZ－LP MRWZM-LP
３０度台形ねじ用　サポートユニット丸型　固定側:関連画像

矢視図A

ラージポジションインジケータ（別売り）が取付可能です。

スタンダード	フロント	垂直

[！]ねじ軸を挿入しない状態での使用（クランプレバーの空締め）は行わないでください。変形して使用できなくなります。
[！]Q8にはクランプレバー用カラーはつきません。
[！]クランプレバーの取付位置を反対側にすることはできません。

■構成表

型式
Type

Q寸法

[S] 表面処理
①②③④⑤

構成部品 / [M] 材質

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

四三酸化鉄
被膜

無電解
ニッケルメッキ

本体

カラー

ナット
(止めねじ付)

回転止め

六角ボルト

ベアリング
(深溝)

セットピース
(ねじ山保護)

クランプレバー

コンパクト
ポジションインジケータ

ラージ
ポジションインジケータ

S45C

SS400

SCM435

SUJ2

C3604BD

亜鉛ダイガスト
など

ナイロンなど

MRWZ

●

―

●

―

●

―

MRWZM

―

●

MRWZ-S

●

―

●

―

MRWZM-S

―

●

MRWZ-CP

●

―

●

別売り
（上記）

―

MRWZM-CP

―

●

MRWZ-LP

―

●

―

●

―

別売り
（上記）

MRWZM-LP

―

●

[ ! ]クランプレバーはレバーを引くことによって位置を変えることが可能です。
[ ! ]垂直方向使いは可能ですが、ベアリングの許容アキシアル荷重以内でご使用ください（下記規格表参照）。
[ ! ]別売りのポジションインジケータは、E寸法を合わせる必要がございますのでご注意ください。

■型式末尾に「ーSET」を追記すると、支持側サポートユニットがセットになります。詳細は、>>こちら

単品型式	R寸（Q寸と同じ）				[M] 材質	[S] 表面処理
	8	10	12	15
MRUZ	●	●	●	●	S45C	四三酸化鉄被膜
MRUZM						無電解ニッケルメッキ

規格表

型式

TYPE	Ｑ	(－ＳＥＴ)
MRWZ	8
MRWZM-S	15	－SET

型式		サポートユニット支持側セット	サポートユニット固定側　MRWZ　MRWZM													回転止め
Type	Q	サポートユニット支持側セット	A	B	C	D	F	H	L	d1	d2	h	(ℓ)	ベアリング	許容アキシアル荷重(N)	クランプレバー	E	R	(ℓ₁)	(ℓ₂)	G	A1
MRWZ MRWZ-S MRWZ-CP MRWZ-LP MRWZM MRWZM-S MRWZM-CP MRWZM-LP	8	−SET (セット購入時のみ)	45	35	35	28	14	8	22	3.4	7	4	2.3	B608ZZ	1300	CLDFC4-7-M (CLFSC4-7-M)	6	17	26	5	6.5	53
	10		52	42	42	34	16		24	4.5	8	5		B6000ZZ	2300		8	18	29		7.5	54
	12		54	44	44	36	16		24	4.5	8	5		B6001ZZ	2600		10	18	29		8.5	54
	15		63	52	50	40	17	10	27	5.5	10	5.5		B6002ZZ	2900		12	20	34		9.5	63

[ ! ]寸法A₁はMRWZ-CP/MRWZM-CPのみに適用
[ ! ]MRWZM－S/CP/LPの使用レバーは（）のタイプとなります。
>>クランプレバーの詳細はカタログP.2 -1191をご確認ください。

サポートユニット固定側付属品寸法	Q	締め付けナット				カラー寸法			セットピース
	Q	型式	M 細目	適合スパナサイズ	止めねじくぼみ (並目)	内径	外径	厚み	外径	厚み
	8	BNR8	M8×1.0	14	M3×3L	8	11.5	5	2.2	1.0
	10	BNR10	M10×1.0	17	M4×4L	10	14	5	2.9	1.0
	12	BNR12	M12×1.0	19		12	15	5	2.9	1.0
	15	BNR15	M15×1.0	22		15	20	6	2.9	1.0

止めねじ（単品は>>こちら）

Type	材質	表面処理
MRWZ	SCM435	四三酸化鉄被膜
MRWZM	SUS304相当	ー

型番リスト

表示件数

型番

サポート部シャフト径(ベアリング内径）

(φ)

許容アキシアル荷重(固定側のみ）

(N)

Q寸

(φ)

表面処理

SET品　部材構成

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

8	1300	8	四三酸化鉄被膜	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	四三酸化鉄被膜	10	1個
8	1300	8	四三酸化鉄被膜	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
10	2300	10	四三酸化鉄被膜	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	四三酸化鉄被膜	10	1個
10	2300	10	四三酸化鉄被膜	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
8	1300	8	四三酸化鉄被膜	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
8	1300	8	四三酸化鉄被膜	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
10	2300	10	四三酸化鉄被膜	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
10	2300	10	四三酸化鉄被膜	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側+支持側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側+支持側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
8	1300	8	四三酸化鉄被膜	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
8	1300	8	四三酸化鉄被膜	固定側+支持側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
10	2300	10	四三酸化鉄被膜	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
10	2300	10	四三酸化鉄被膜	固定側+支持側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
12	2600	12	四三酸化鉄被膜	固定側+支持側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435	四三酸化鉄被膜	10	1個
15	2900	15	四三酸化鉄被膜	固定側+支持側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SCM435\|サポートユニット支持側：S45C	四三酸化鉄被膜	10	1個
8	1300	8	無電解ニッケルメッキ	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	無電解ニッケルメッキ	10	1個
8	1300	8	無電解ニッケルメッキ	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個
10	2300	10	無電解ニッケルメッキ	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	無電解ニッケルメッキ	10	1個
10	2300	10	無電解ニッケルメッキ	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側単品	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側+支持側	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個
8	1300	8	無電解ニッケルメッキ	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
8	1300	8	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
10	2300	10	無電解ニッケルメッキ	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
10	2300	10	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側+支持側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側+支持側+ラージポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
8	1300	8	無電解ニッケルメッキ	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
8	1300	8	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個
10	2300	10	無電解ニッケルメッキ	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
10	2300	10	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
12	2600	12	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側+回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303	無電解ニッケルメッキ	10	1個
15	2900	15	無電解ニッケルメッキ	固定側+支持側+コンパクトポジション取付用回転止めセット	サポートユニット固定側：S45C\|カラー：SS400\|締め付けナット(セットピース付)：SS400\|軸用止め輪：ばね用鋼\|ラジアルベアリング：SUJ2\|回転止めセット：SS400\|六角穴付ボルト：SUS303\|サポートユニット支持側：S45C	無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

3,950円 ( 4,345円 )	在庫品1日目当日出荷可能	C-MRWZ8
5,640円 ( 6,204円 )	在庫品1日目当日出荷可能	C-MRWZ8-SET
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能	C-MRWZ10
5,810円 ( 6,391円 )	在庫品1日目当日出荷可能	C-MRWZ10-SET
4,260円 ( 4,686円 )	在庫品1日目当日出荷可能	C-MRWZ12
6,140円 ( 6,754円 )	在庫品1日目当日出荷可能	C-MRWZ12-SET
4,850円 ( 5,335円 )	在庫品1日目当日出荷可能	C-MRWZ15
7,140円 ( 7,854円 )	在庫品1日目当日出荷可能	C-MRWZ15-SET
6,950円 ( 7,645円 )	在庫品1日目当日出荷可能	C-MRWZ-CP8
8,380円 ( 9,218円 )	在庫品1日目当日出荷可能	C-MRWZ-CP8-SET
7,200円 ( 7,920円 )	在庫品1日目当日出荷可能	C-MRWZ-CP10
8,680円 ( 9,548円 )	在庫品1日目当日出荷可能	C-MRWZ-CP10-SET
7,300円 ( 8,030円 )	在庫品1日目当日出荷可能	C-MRWZ-CP12
9,020円 ( 9,922円 )	在庫品1日目当日出荷可能	C-MRWZ-CP12-SET
8,170円 ( 8,987円 )	在庫品1日目当日出荷可能	C-MRWZ-CP15
10,300円 ( 11,330円 )	在庫品1日目当日出荷可能	C-MRWZ-CP15-SET
8,120円 ( 8,932円 )	在庫品1日目当日出荷可能	-
9,800円 ( 10,780円 )	在庫品1日目当日出荷可能	-
8,670円 ( 9,537円 )	在庫品1日目当日出荷可能	-
10,780円 ( 11,858円 )	在庫品1日目当日出荷可能	-
6,850円 ( 7,535円 )	在庫品1日目当日出荷可能	-
8,280円 ( 9,108円 )	在庫品1日目当日出荷可能	-
7,100円 ( 7,810円 )	在庫品1日目当日出荷可能	-
8,590円 ( 9,449円 )	在庫品1日目当日出荷可能	-
7,200円 ( 7,920円 )	在庫品1日目当日出荷可能	-
8,940円 ( 9,834円 )	在庫品1日目当日出荷可能	-
8,070円 ( 8,877円 )	在庫品1日目当日出荷可能	-
10,210円 ( 11,231円 )	在庫品1日目当日出荷可能	-
5,730円 ( 6,303円 )	在庫品1日目当日出荷可能	-
9,080円 ( 9,988円 )	在庫品1日目当日出荷可能	-
5,780円 ( 6,358円 )	在庫品1日目当日出荷可能	-
9,160円 ( 10,076円 )	在庫品1日目当日出荷可能	-
5,910円 ( 6,501円 )	在庫品1日目当日出荷可能	-
9,480円 ( 10,428円 )	在庫品1日目当日出荷可能	-
6,410円 ( 7,051円 )	在庫品1日目当日出荷可能	-
10,280円 ( 11,308円 )	在庫品1日目当日出荷可能	-
9,860円 ( 10,846円 )	在庫品1日目当日出荷可能	-
13,000円 ( 14,300円 )	在庫品1日目当日出荷可能	-
10,290円 ( 11,319円 )	在庫品1日目当日出荷可能	-
13,430円 ( 14,773円 )	在庫品1日目当日出荷可能	-
10,420円 ( 11,462円 )	在庫品1日目当日出荷可能	-
13,770円 ( 15,147円 )	在庫品1日目当日出荷可能	-
11,220円 ( 12,342円 )	在庫品1日目当日出荷可能	-
14,860円 ( 16,346円 )	在庫品1日目当日出荷可能	-
10,920円 ( 12,012円 )	在庫品1日目当日出荷可能	-
14,250円 ( 15,675円 )	在庫品1日目当日出荷可能	-
11,530円 ( 12,683円 )	在庫品1日目当日出荷可能	-
15,150円 ( 16,665円 )	在庫品1日目当日出荷可能	-
9,430円 ( 10,373円 )	在庫品1日目当日出荷可能	-
12,590円 ( 13,849円 )	在庫品1日目当日出荷可能	-
9,650円 ( 10,615円 )	在庫品1日目当日出荷可能	-
12,820円 ( 14,102円 )	在庫品1日目当日出荷可能	-
9,780円 ( 10,758円 )	在庫品1日目当日出荷可能	-
13,170円 ( 14,487円 )	在庫品1日目当日出荷可能	-
10,670円 ( 11,737円 )	在庫品1日目当日出荷可能	-
14,330円 ( 15,763円 )	在庫品1日目当日出荷可能	-

基本情報

30度台形ねじ専用軸受です。許容アキシアル荷重を基に選定可能。型式末尾に「-SET」を付けることで支持側とセット購入可能

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		サポートユニット支持側セット	MRWZ	MRWZ−SET	MRWZ−S	MRWZ−S−SET	MRWZ−CP	MRWZ−CP−SET	MRWZ-LP	MRWZ-LP-SET	MRWZM	MRWZM-SET	MRWZM-S	MRWZM-S-SET	MRWZM-CP	MRWZM-CP-SET	MRWZM-LP	MRWZM-LP-SET
Type	Q	サポートユニット支持側セット	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価	￥基準単価
MRWZ MRWZ-S MRWZ-CP MRWZ-LP MRWZM MRWZM-S MRWZM-CP MRWZM-LP	8	−SET (セット購入時のみ)	3,860	5,370	6,520	7,890	6,620	7,980	-	-	5,460	8,650	8,980	11,990	9,390	12,380	-	-
	10		3,970	5,530	6,760	8,180	6,860	8,270	-	-	5,500	8,720	9,190	12,210	9,800	12,790	-	-
	12		4,060	5,850	6,860	8,510	6,950	8,590	7,730	9,330	5,630	9,030	9,310	12,540	9,920	13,110	10,400	13,570
	15		4,620	6,800	7,690	9,720	7,780	9,810	8,260	10,270	6,100	9,790	10,160	13,650	10,690	14,150	10,980	14,430

[ ! ]サポートユニット支持側（MRUZ・MRUZM）の詳細は>>p1_818

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～4	5～10	11～
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■回転止めセット・くさび機構の特長

ねじがくさびを引っ張り軸径を締め上げる構造のため、少ない力で締め付けが可能です。
作業性が良く、頻繁に位置調整を繰り返す場合に最適です。
また、くさびの材質に真鍮を用いているためシャフトに傷が付きにくくなっております。

部品詳細

クランプ状態のイメージ図

■サポートユニット組付手順

M	締付けナット締付トルク（N・cm）	型式
8	490	BNR8
10	930	BNR10
12	1370	BNR12
15	2350	BNR

[！]参考値です。

①台形ねじを固定側サポートユニットに挿入します。
②カラー挿入後、付属の締め付けナットを仮締めします。
締め付けトルクの1/3で締め付けます。
この時反対側に、支持側サポートユニットを挿入し固定して作業をします。
③ねじ軸を廻しながら全体の動きがスムーズになるようナットを締め付けていきます。
④全体の動きがスムーズになったら、締め付けトルクで本締め固定します。

固定側組立順序概要
①→②→③→⑦(止めねじ固定)→④→⑤→⑧→⑨又は⑩

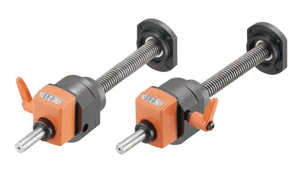

■回転止めセット品

■コンパクトポジションインジケータ取付用回転止めセット品
回転止めセットの取付方でクランプレバーの向きが変わります。

■ラージポジションインジケータ取付用回転止めセット品
クランプレバーが左側・右側と変更可能です。

[！]ポジションインジケータは別売りです。こちらをご参照ください。

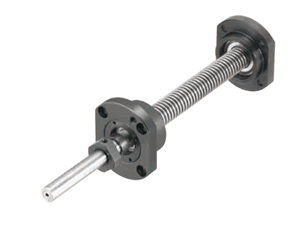

使用例

■らくらくパターン設計　各部品寸法関係表下記Type（型式）で、それぞれを購入可能です。

30度台形ねじ
Type	軸径	ピッチ
Type	D	P
MTW(L)K MTWB(L)K RMTW(L)K MTSW(L)K	12	2
	14	3
	16	3
	18	4
	20	4
	22	5
(こちら）	25	5

30度台形ねじ用サポートユニット
固定側			支持側
Type		ベアリング内径	Type	ベアリング内径
Type		Q	Type	R
		8		8
MTWZ	MTWZ－S	10		10
MTWZM	MTWZ－LP	12	MTUZ	12
MTWZ－CP	MTWZM－S	12	MTUZM	12
MTWZM－CP	MTWZM－LP	15		15

ポジションインジケータ
コンパクト/ラージ
Type	スピンドルピッチ	追加工
Type	スピンドルピッチ	追加工
D□□□□−	2	ーCSE6	CSM6
	3	ーCSE8	CSM8
	3	ーCSE10	CSM10
	4	ーCSE12	CSM10
	4	ーCSE12	CSM12
	5	ーCSE12	CSM12
(こちら）	5	ーCSE12	CSM12

＊ラージポジションインジケータはスピンドルピッチ2は指定できません。
[ ! ]（　）のLを型式に加えると左ねじ仕様になります。ポジションインジケータは左回転の仕様を選択して下さい。
[ ! ]使用上の注意：ポジションインジケータ最高回転数以内でお使いください。>>こちら・こちら

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
３０度台形ねじ用　サポートユニット角型　固定側
30度台形ねじの固定側軸受　角型です。許容アキシアル荷重を基に選定可能です。固定側と支持側をセットで購入が可能です。
ミスミ
３０度台形ねじ用　サポートユニット角型　支持側
30度台形ねじ支持側軸受の角型です。支持側を単品でご購入いただけます。
ミスミ
３０度台形ねじ用　サポートユニット丸型　支持側
30度台形ねじ支持側軸受の丸型です。支持側を単品でご購入いただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

３０度台形ねじ用　サポートユニット丸型　固定側のレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

台形ねじの固定

満足度：5.02023/06/21

ハンドルで動く治具に使用ガタなく台形ねじを固定できます台形ねじを使うときは必ず使っています

0人が参考にしています。

ステージの移動用として使用しています

満足度：4.02021/09/29

設計を含めて製作を依頼された、生産設備機械のステージの移動用として使用しています。ステージの移動用としてこの商品と30度...もっと読む

0人が参考にしています。

台形ネジの保持

満足度：4.02021/03/09

台形ネジの保持に使用しました。専用品だけあって問題なしです。

0人が参考にしています。

ネジ軸のサポート用

満足度：5.02020/04/03

ネジ軸と垂直面の取り付けに非常に便利です。インローの公差も問題ありません。また手回しの際のストッパーレバー付きもあり助か...もっと読む

0人が参考にしています。

チップコンベアに使いました。

満足度：5.02019/12/07

納期が短くて品質も問題ありませんでした。また注文したいと思います。ありがとうございました。

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品３０度台形ねじ用　サポートユニット丸型　固定側	３０度台形ねじ用　サポートユニット丸型　支持側	３０度台形ねじ用　サポートユニット角型　固定側	３０度台形ねじ用　サポートユニット角型　支持側	【エコノミーシリーズ】 30度台形ねじ用サポートユニット固定側・丸型タイプ	【エコノミーシリーズ】 30度台形ねじ用サポートユニット固定側・角型タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	3,950円-	1,880円 -	4,800円 -	2,760円 -	3,160円 -	3,840円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜
形状	丸型	丸型	角型	角型	丸型	角型
種類	固定側	支持側	固定側	支持側	固定側	固定側
材質証明書	対象	対象	対象	対象	-	-
