【エコノミーシリーズ】 RoHS対応タイミングプーリ S8Mタイプ

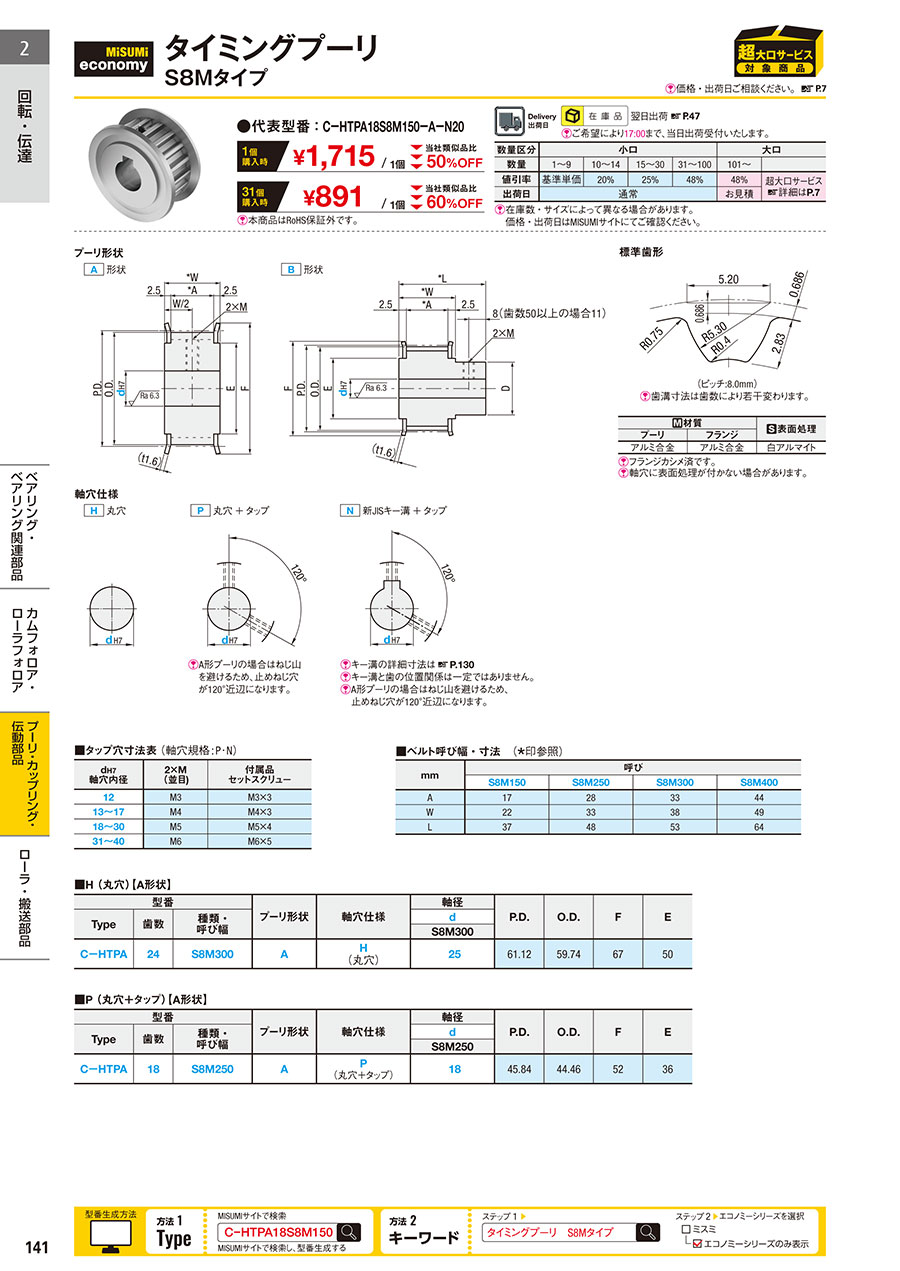

カタログ |P.141

通常単価(税別): 1,715円～2,020円

税込単価: 1,887円～2,222円

通常出荷日：在庫品1日目当日出荷可能

【まとめ買いでお得】31個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡...

詳細を確認

55.0

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ

通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

外径図

プーリ形状
A 形状
B 形状 標準歯形 軸穴仕様
H 丸穴
P 丸穴＋タップ
N 新JISキー溝＋タップ[ ! ]A形プーリの場合はねじ山
を避けるため、タップ穴が
120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
ありません。
[ ! ]A形プーリの場合はねじ山を避けるため、
タップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。（ピッチ:8.0mm）

[ M ]材質		[ S ]表面処理
プーリ	フランジ	[ S ]表面処理
アルミ合金	アルミ合金	白アルマイト

[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理が付かない場合があります。

■タップ穴寸法表（軸穴規格：P・N）

d_H7 軸穴内径	2×M (並目)	付属品セットスクリュ−
12	M3	M3×3
13～17	M4	M4×3
18～30	M5	M5×4
31～40	M6	M6×5

■ベルト呼び幅・寸法　（*印参照）

mm	呼び
mm	S8M150	S8M250	S8M300	S8M400
A	17	28	33	44
W	22	33	38	49
L	37	48	53	64

規格表

注文例		型番	ー	プーリ形状	ー	軸穴仕様・軸径
注文例		CーHTPA18S8M150	ー	A	ー	N20

■H （丸穴）【A形状】

型番			プーリ形状	軸穴仕様	軸径	P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
					S8M300
C－HTPA	24	S8M300	A	H (丸穴)	25	61.12	59.74	67	50

■P （丸穴＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径	P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
					S8M250
C－HTPA	18	S8M250	A	P (丸穴＋タップ)	18	45.84	44.46	52	36

■N （キー溝+タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径																															P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S8M150						S8M250														S8M300							S8M400
C－HTPA	18	S8M150 S8M250 S8M300 S8M400	A	N (キー溝＋タップ)	12	14	15		19	20		14	15				19	20	22		25					20						－				45.84	44.46	52	36
	19				－							14	15					20							－							－				48.38	47.01	55	40
	20				12	14	15				12	14	15		17	18		20									22					－				50.93	49.56	58	40
	21				－						－														15							－				53.48	52.1	61	45
	22					14	15					14		16				20									22					－				56.02	54.65	61	45
	24				12	14		16			12	14	15					20	22							20	22					20	25			61.12	59.74	67	50
	25				12	14	15		19		12		15	16	17			20	22		25	30			－							20	25			63.66	62.29	70	56
	26				－																25					20						－				66.21	64.84	74	58
	28				－								15					20	22		25				－								25			71.3	69.93	80	60
	30				－								15	16		18		20	22	24	25			40				25		35		20				76.39	75.02	87	67
	32				－														22				33						32			－				81.49	80.12	87	67
	34				－																25							25				－				86.58	85.21	95	75
	36				－						－														－									35		91.67	90.3	99	80
	38				－									16											－							－				96.77	95.39	104	84
	50				－						－																		32		40	－				127.32	125.95	135	115
	60				－						－														－										40	152.79	151.42	160	140

【B形状】

型番			プーリ形状	軸穴仕様	軸径							P.D.	O.D.	F	F	E
Type	歯数	種類・呼び幅			d
					S8M150		S8M250			S8M300
C－HTPA	18	S8M150 S8M250 S8M400	B	N (キー溝＋タップ)	－		14			－		45.84	44.46	32	52	36
	20				14	15			20	－		50.93	49.56	36	58	40
	24				－		14			－		61.12	59.74	46	67	50
	30				－			16		－		76.39	75.02	60	87	67
	32				－			－		25	35	81.49	80.12	63	87	67

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数

￥基準単価

S8M150

S8M250

S8M300

S8M400

H穴

P穴

N穴

H穴

P穴

N穴

H穴

P穴

N穴

H穴

P穴

N穴

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

ー

1,715

ー

1,955

ー

1,955

1,920

ー

1,980

ー

1,815

ー

1,410

1,720

ー

1,750

2,100

ー

2,150

ー

2,190

ー

1,945

ー

2,010

ー

2,280

ー

1,890

ー

1,935

2,410

2,480

ー

2,480

ー

2,540

ー

1,950

ー

2,000

ー

2,640

ー

2,140

ー

2,640

ー

2,290

ー

2,890

ー

2,370

2,860

ー

2,910

ー

3,000

ー

2,560

ー

3,150

ー

3,930

ー

2,770

ー

3,420

ー

3,850

ー

3,340

ー

6,110

ー

8,230

ー

製品比較情報

■当社類似品とエコノミーシリーズの違い

		当社類似品 HTPAなど	エコノミーシリーズ C−HTPA
材質	プーリ	アルミ合金/S45C相当/SUS304	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUS304	アルミ合金
表面処理		白アルマイト/ 黑アルマイト/ 硬質アルマイト/ 無電解ニックルメッキ/ 四三酸化鉄皮膜	白アルマイト
歯数選定単位		1歯単位指定	選定
プーリ形状		2種類	2種類
軸穴仕様		8種類	3種類 H(丸穴)/P(丸穴＋タップ)/N(キー溝＋タップ)
繰り返し位置決め精度 (参考値)		高精度 (±0.05)	中精度 (±0.1)
付属品 (セットスクリュー)		あり	あり
RoHS10		対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（9/1時点）型番：C-HTPA18S8M150-A-N14

数量	1個あたりプライスダウン率
1	ｰ
10	20%
15	25%
31	48%

数量	当社類似品（HTPA18S8M150-A-N14）	本商品	当社類似品比プライスダウン率
1	3,430円	1,715円	50%
10	2,744円	1,372円	50%
15	2,572円	1,287円	50%
31	2,229円	891円	60%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

使用方法
	①駆動用駆動輪で従動輪を回すことで伝動
	①リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。
