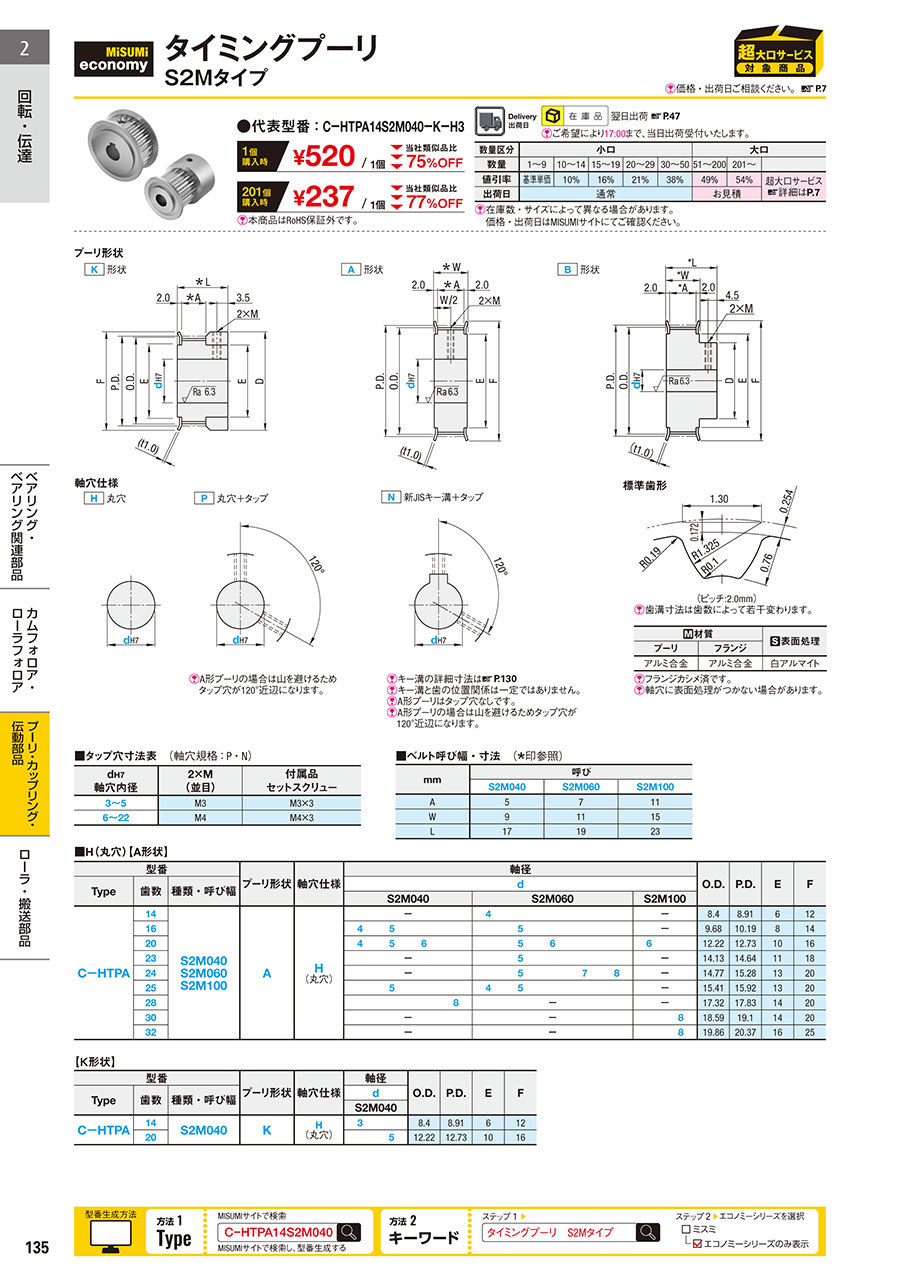

プーリ形状
K 形状
A 形状
B 形状 軸穴仕様
H 丸穴
P 丸穴＋タップ 標準歯形
N 新JISキー溝＋タップ[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
ありません。
[ ! ]A形プーリはタップ穴なしです。
[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。（ピッチ:2.0mm）

[ M ]材質		[ S ]表面処理
プーリ	フランジ	[ S ]表面処理
アルミ合金	アルミ合金	白アルマイト

[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理がつかない場合があります。

■タップ穴寸法表　（軸穴規格：P・N）

d_H7 軸穴内径	2×M (並目)	付属品セットスクリュ−
3～5	M3	M3×3
6～22	M4	M4×3

■ベルト呼び幅・寸法　（*印参照）

mm	呼び
mm	S2M040	S2M060	S2M100
A	5	7	11
W	9	11	15
L	17	19	23

規格表

注文例		型番	ー	プーリ形状	ー	軸穴仕様・軸径
注文例		CーHTPA14S2M040	ー	K	ー	H3

■H（丸穴）【A形状】

型番			プーリ形状	軸穴仕様	軸径											O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S2M040				S2M060					S2M100
C－HTPA	14	S2M040 S2M060 S2M100	A	H (丸穴)	－				4					－		8.4	8.91	6	12
	16				4	5				5				－		9.68	10.19	8	14
	20				4	5	6			5	6			6		12.22	12.73	10	16
	23				－					5				－		14.13	14.64	11	18
	24				－					5		7	8	－		14.77	15.28	13	20
	25					5			4	5				－		15.41	15.92	13	20
	28							8	－					－		17.32	17.83	14	20
	30				－				－						8	18.59	19.1	14	20
	32				－						－				8	19.86	20.37	16	25

【Ｋ形状】

型番			プーリ形状	軸穴仕様	軸径		O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
					S2M040
C－HTPA	14	S2M040	K	H (丸穴)	3		8.4	8.91	6	12
	20					5	12.22	12.73	10	16

■P（丸穴＋タップ）【Ｋ・B形状】

型番			プーリ形状	軸穴仕様	軸径																O.D.	P.D.	D	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S2M040						S2M060						S2M100
C－HTPA	14	S2M040 S2M060 S2M100	K	P (丸穴＋タップ)		4					3	4					－				8.4	8.91	12	6	12
	16						5					4	5				5				9.68	10.19	14	8	14
	18					4	5					4	5				5				10.95	11.46	14	8	14
	20				3	4	5	6					5	6			5	6			12.22	12.73	16	10	16
	22				－								5				－				13.5	14.01	18	11	18
	24						5		7				5	6	6.35		5	6	6.35		14.77	15.28	20	13	20
	25				－						－								6.35		15.41	15.92	20	13	20
	26						5			8						8		6		8	16.04	16.55	22	14	22
	30						5			8			5			8		6		8	18.59	19.1	22	14	22
	32		B					6					5				－				20.37	19.86	12	16	25
	36				－						－									8	22.41	22.92	14	18	28
	40				－						－									8	24.96	25.46	18	20	30
	44						5				－						－				27.5	28.01	20	23	32
	48				－									6	6.35		－				30.05	30.56	20	25	35

【A形状】

型番			プーリ形状	軸穴仕様	軸径																					O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S2M040								S2M060							S2M100
C－HTPA	32	S2M040 S2M060 S2M100	A	P (丸穴＋タップ)	4	5	6	8	10				4	5	6	8	10			5	6	8	10			19.86	20.37	16	25
	36				4		6	8								8						8				22.41	22.92	18	28
	40					5				12					6	8	10	12			6			12		24.96	25.46	20	30
	44							8		12	13			5	6							8			14	27.5	28.01	23	32
	48				－									5						－						30.05	30.56	25	35
	50				－								－									8	10			31.32	31.83	25	35
	60					5						22	－							－						37.69	38.2	32	44
	72				－											8			20	－						45.33	45.84	38	50

■N（キー溝＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径										O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S2M040		S2M060				S2M100
C－HTPA	32	S2M040 S2M060 S2M100	A	N (キー溝＋タップ)	8		8				8				19.86	20.37	16	25
	34					10	－				8				21.14	21.65	16	25
	36				－		8					10			22.41	22.92	18	28
	40				－			10			－				24.96	25.46	20	30
	44				－		8				－				27.5	28.01	23	32
	48				－					15			14		30.05	30.56	25	35
	50				－					15	－				31.32	31.83	25	35
	60				－				12					19	37.69	38.2	32	44

【B形状】

型番			プーリ形状	軸穴仕様	軸径			O.D.	P.D.	D	E	F
Type	歯数	種類・呼び幅			d
					S2M060		S2M100
C－HTPA	40	S2M060 S2M100	B	N (キー溝＋タップ)	8		8	24.96	25.46	18	20	30
	50					10	－	31.32	31.83	20	25	35
	60				－		8	37.69	38.2	30	32	44

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数

￥基準単価

S2M040

S2M060

S2M100

H穴

P穴

N穴

H穴

P穴

N穴

H穴

P穴

N穴

A
形状

K
形状

A
形状

B・K
形状

A
形状

B
形状

A
形状

K
形状

A
形状

B・K
形状

A
形状

B
形状

A
形状

K
形状

A
形状

B・K
形状

A
形状

B
形状

－

520

－

650

－

580

－

720

－

550

－

695

－

600

－

750

－

1,200

－

725

－

790

－

940

－

570

600

－

750

－

610

－

1,090

－

750

－

1,300

－

850

－

630

－

790

－

630

－

870

－

1,030

－

580

－

640

－

1,030

－

820

－

905

－

1,080

－

590

－

870

－

940

－

800

－

1,120

－

760

880

870

－

830

970

1,240

－

800

－

980

－

1,440

－

900

－

1,130

－

820

－

890

－

990

－

1,055

1,030

960

－

870

－

900

－

1,020

1,030

－

1,070

1,120

－

970

－

930

1,080

－

950

－

1,080

－

1,120

－

970

1,020

1,100

－

1,070

－

1,140

1,160

－

1,070

－

1,030

－

1,220

－

1,130

1,360

－

1,550

－

製品比較情報

		当社類似品 HTPA□□S2Mなど	エコノミーシリーズ C-HTPA□□S2M （本商品）	エコノミーシリーズでの類似品 E-HTPA□□S2M （後継品）
材質	プーリ	アルミ合金/S45C相当/SUS304	アルミ合金	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUS304	アルミ合金	アルミ合金
表面処理		白アルマイト/黒アルマイト /硬質アルマイト/無電解ニッケルメッキ /四三酸化鉄皮膜	白アルマイト	白アルマイト
寸法指定方法		フリー指定	固定寸法選択	フリー指定
軸穴仕様		8種類	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)
追加工		選択可	不可	不可
付属品（セットスクリュー）		あり	あり	あり
RoHS10		対応	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（9/1時点）型番：C-HTPA40S2M060-B-N8

数量	1個あたりプライスダウン率
1	ｰ
10	10%
15	16%
20	21%
30	38%
51	60%
201	64%

数量	当社類似品（HTPA40S2M060-B-N8）	本商品	当社類似品比プライスダウン率
1	2,070円	1,030円	50%
10	1,656円	927円	44%
15	1,551円	868円	44%
20	1,449円	814円	44%
30	1,138円	639円	44%
51	1,060円	413円	61%
201	1,035円	372円	64%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

使用方法
	①駆動用駆動輪で従動輪を回すことで伝動
	①リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。

型番リスト

表示件数

型番

特性・用途

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

軸穴径 d

(mm)

軸穴形状

RoHS?

最小発注数量

該当なし	4	16	K形	5	P	10	1個
該当なし	10	16	K形	5	P	10	1個
該当なし	6	18	K形	5	P	10	1個
該当なし	4	20	K形	5	P	10	1個
-	4	20	K形	6	P	10	1個
該当なし	6	20	K形	5	P	10	1個
該当なし	6	20	K形	6	P	10	1個
-	10	20	K形	5	P	10	1個
該当なし	10	20	K形	6	P	10	1個
該当なし	4	24	K形	5	P	10	1個
該当なし	6	24	K形	5	P	10	1個
該当なし	10	24	K形	5	P	10	1個
該当なし	10	24	K形	6.35	P	10	1個
該当なし	4	26	K形	8	P	10	1個
該当なし	6	26	K形	8	P	10	1個
-	10	26	K形	8	P	10	1個
該当なし	10	30	K形	8	P	10	1個
該当なし	4	32	A形	8	P	10	1個
該当なし	6	32	A形	8	N	10	1個
該当なし	6	32	A形	8	P	10	1個
該当なし	10	32	A形	8	N	10	1個
該当なし	10	32	A形	8	P	10	1個
該当なし	4	36	A形	8	P	10	1個
該当なし	4	40	A形	12	P	10	1個
該当なし	6	40	A形	12	P	10	1個
該当なし	10	40	A形	12	P	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

695円 ( 765円 )	在庫品1日目当日出荷可能	HTPA16S2M040-K-P5
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	HTPA16S2M100-K-P5
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能	HTPA18S2M060-K-P5
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能	HTPA20S2M040-K-P5
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能	HTPA20S2M040-K-P6
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能	HTPA20S2M060-K-P5
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能	HTPA20S2M060-K-P6
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	HTPA20S2M100-K
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	HTPA20S2M100-K
790円 ( 869円 )	在庫品1日目当日出荷可能	HTPA24S2M040-K
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	HTPA24S2M060-K-P5
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能	HTPA24S2M100-K
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能	HTPA24S2M100-K
830円 ( 913円 )	在庫品1日目当日出荷可能	HTPA26S2M040-K-P8
905円 ( 996円 )	在庫品1日目当日出荷可能	HTPA26S2M060-K
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	HTPA26S2M100-K
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	HTPA30S2M100-K
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能	HTPA32S2M040-A
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能	HTPA32S2M060-A
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能	HTPA32S2M060-A
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	HTPA32S2M100-A
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	HTPA32S2M100-A-P8
820円 ( 902円 )	在庫品1日目当日出荷可能	HTPA36S2M040-A
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	HTPA40S2M040-A-P12
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	HTPA40S2M060-A
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能	HTPA40S2M100-A

詳細情報

基本情報

基本情報

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フリー指定タイプからお選びください。（こちら）
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応タイミングプーリ S2M 固定寸法タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています
