【エコノミーシリーズ】 RoHS対応 スライドレール ３段引 軽荷重 ステンレスタイプ
- 通常単価(税別)
- 1,440円～3,000円
- 税込単価
- 1,584円～3,300円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
詳細を確認- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
| Type | 簡易開閉 保持機能 | [ M ]材質 | [ S ]表面処理 | |
| レール | ボール | |||
| C－SSRXY27 | なし | SUS304相当 | SUS440C相当 | － |
| C－SSRXC27 | あり | |||
[ ! ] 同じ記号で示された穴は、形状とサイズが一致しています。
[ ! ] 上図はC-SSRXY27（簡易保持なし）です。
C-SSRXC27の場合は●記号の穴が1つ減り（2×4.5×5.3となり）、A寸法の位置に板ばねが付きます。
| 注文例 | 型番 |
| C－SSRXY27Y08 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | レール長さ L | ストローク ST | A | B | 定格荷重 (N/2本) | ￥基準単価 | ||
| Type | インチ長さ記号 | C－SSRXY27 | C－SSRXC27 | |||||
| C－SSRXY27 (簡易開閉保持なし) C－SSRXC27 (簡易開閉保持あり) | Y08 | 203.2 | 225.2 | 143.2 | 163.2 | 336 | 1,440 | 1,610 |
| Y10 | 254 | 276 | 194 | 214 | 327 | 1,530 | 1,850 | |
| Y12 | 304.8 | 326.8 | 244.8 | 264.8 | 318 | 1,660 | 1,840 | |
| Y14 | 355.6 | 377.6 | 295.6 | 315.6 | 300 | 1,920 | 2,030 | |
| Y16 | 406.4 | 428.4 | 346.4 | 366.4 | 283 | 2,090 | 2,230 | |
| Y18 | 457.2 | 479.2 | 397.2 | 417.2 | 265 | 2,290 | 2,420 | |
| Y20 | 508 | 530 | 448 | 468 | 248 | 2,880 | 3,000 | |
[ ! ]水平に取付けた場合、定格荷重の目安は［定格荷重×0.25以下］(参考値)です。
[ ! ]本品は追加工・特注などには対応しておりません。
- C－SSRXY27、C－SSRXC27（引き抜き：不可）
[ ! ]レールの引き抜きはできません。
（引き出しに使用の場合、引き出しは取り外せません）
エコノミーシリーズでは２段、３段のスライドレールをラインナップしており、引き出しの側面に取り付ける構造（左右各1本）で、取付が簡単且つ省スペース化を図ることができます。
· レールを収納した時に、突起が板ばねに引っ掛かり、引き出し方向にレールを簡易的に保持します。振動などで引き出しが開くのを防止します。
· スライドレールを垂直または傾斜状態で使用する場合は、レール落下防止用の機構を外部にご用意ください。
· C－SSRXY27には簡易保持機能はございません。
■耐久性試験
・以下の試験条件で5万回の往復運動を行い、1万回ごとに摺動抵抗と完全に伸ばした状態での下垂量を測定しました。
試験条件：2本のスライドレールを引き出しに取り付け、24.5kgの荷重を引き出しにかけた状態で12サイクル/分の速さで往復を繰り返す。
 | サイクル回数 | 摺動抵抗 | 完全に伸ばした状態での下垂量 |
| 10000 | 0.8kg | 1mm | |
20000 | 0.8kg | 1mm | |
| 30000 | 0.7kg | 1mm | |
| 40000 | 0.7kg | 1.2mm | |
| 50000 | 0.7kg | 1.2mm |
※試験結果は参考値です。
■定格荷重の定義
・定格荷重は引き出し側レールを伸ばした時、
レール中央での静止荷重です。
■取付方法
・レールと取付穴が干渉している部分の取付は、アクセスホールを
取付穴の上に移動して、ねじを取付けてください。
| 当社類似品 SSRXY2708 | エコノミーシリーズ C－SSRXY27Y08 | ||
| 材質 | レール | SUS304 | SUS304相当 |
| ボール | SUS440C | SUS440C相当 | |
| 定格荷重 (N/2本) | 373 | 336 | |
| 板厚 | 1.6mm | 1.5mm | |
| RoHS10 | 対応 | 対応 | |
スライドレールの取付は、地面に対して垂直にした状態で、左右のスライドレールを平行に取付けてください。
取付状態によっては、耐荷重性能は大きく減少します。地面に対して、水平に取付けた場合、定格荷重の目安は25％（参考値）です。
水平取付時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
■取付方向側
 垂直、平行に取付いている |  スライドレールが垂直に取付いていない |  スライドレールが同一水平線上にない |  水平取付で離れた重心に力をかける |
[ ! ]モーメント荷重がかかる用途での使用はおすすめしません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
|
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
|
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
|
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
|
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
|
2,420円 ( 2,662円 ) | 在庫品1日目当日出荷可能 |
|
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
|
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
|
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
|
2,090円 ( 2,299円 ) | 在庫品1日目当日出荷可能 |
|
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
|
2,880円 ( 3,168円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

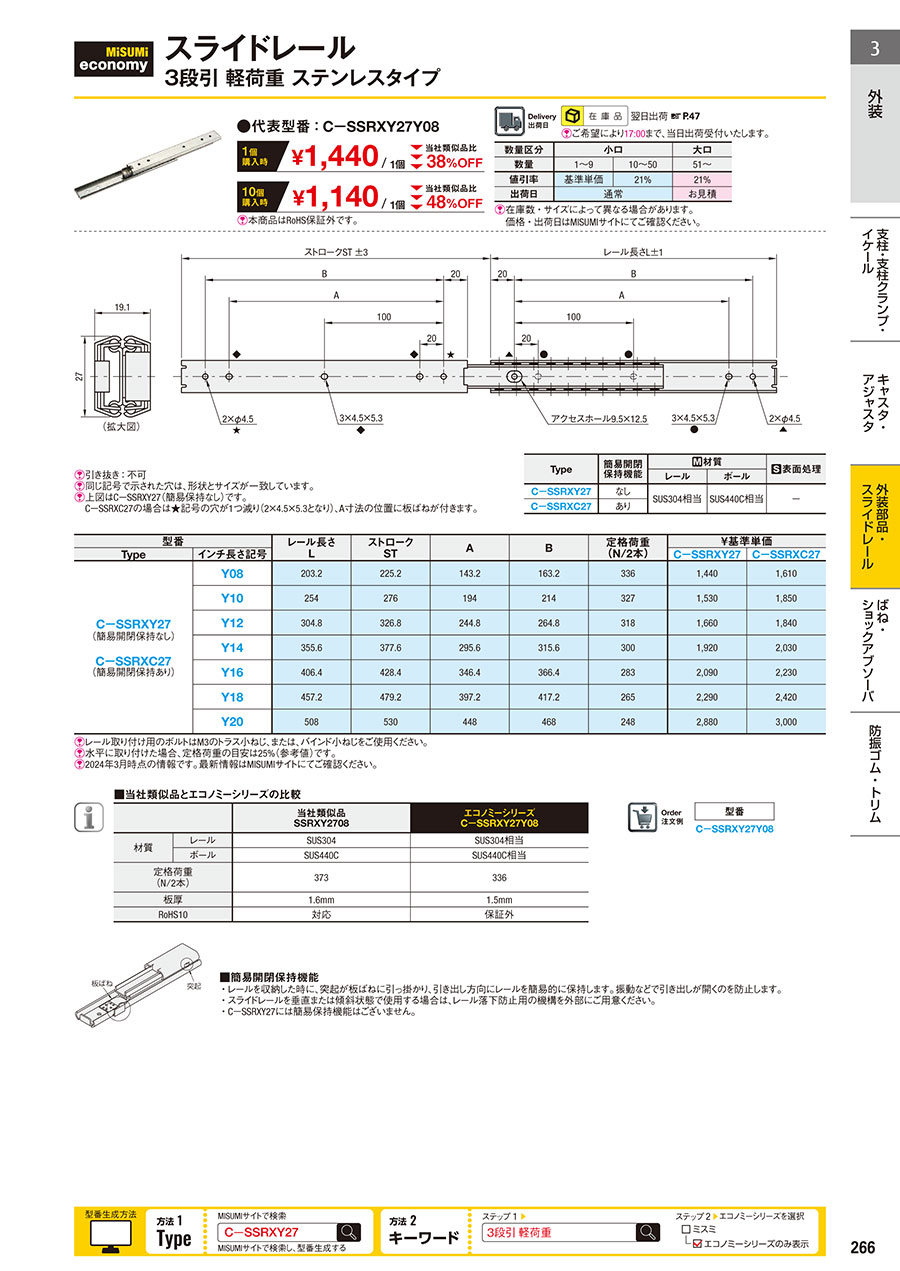

カタログ
