スライドレール 3段引 標準タイプ/簡易閉時保持タイプ

スライドレール 3段引 標準タイプ/簡易閉時保持タイプ
  • 数量スライド割引
通常単価:
1,810円~
通常出荷日:
在庫品1日目  当日出荷可能18:00まで受付

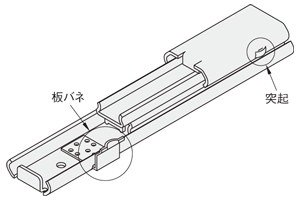

レールには耐蝕性に優れたSUS304を使用しております。標準タイプと全閉時に簡易保持が可能な簡易閉時保持タイプの2種類をご用意しました。

型番

14 の型番候補があります候補を表示

スライドレール 3段引 標準タイプ/簡易閉時保持タイプ:関連画像
材質 レール SUS304
    ボール SUS440C

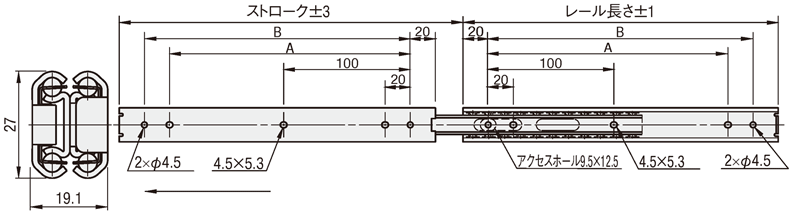

規格表

型式
SSRXC2708
SRXY2735
型式レール
長さ
ストロークAB定格荷重
(N/2本)
SSRXY27 SSRXC27
¥基準単価¥スライド単価¥基準単価¥スライド単価
TypeNo.1〜5コ6〜20コ1〜5コ6〜20コ

標準タイプ

SSRXY27

簡易保持タイプ

SSRXC27

08203.2225.2143.2163.23731,8101,7202,1001,990
10254276.0194214.03632,1702,0602,4402,310
12304.8326.8244.8264.83532,5002,3802,7502,610
14355.6377.6295.6315.63332,8002,6603,0302,870
16406.4428.4346.4366.43133,1202,9503,3303,160
18457.2479.2397.2417.22943,4103,2403,6103,430
20508530.0448468.02753,7303,5403,9003,700
水平に取付けた場合、定格荷重の目安は25%(参考値)です。
レールの引き抜きはできません。レール取付け用のボルトはM4の六角穴付ボタンボルト(P.■2-212)をご使用ください。

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
SSRXC2708
SSRXC2710
SSRXC2712
SSRXC2714
SSRXC2716
SSRXC2718
SSRXC2720
SSRXY2708
SSRXY2710
SSRXY2712
SSRXY2714
SSRXY2716
SSRXY2718
SSRXY2720
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSストローク
(mm)
レール長さ
(mm)
定格荷重(N/2本)
(N)
ストローク Ls【区分】
(mm)
定格荷重(2本使用時)【区分】
(N)
簡易開閉保持

2,100円

1個あり

在庫品1日目

当日出荷可能

対応225.2203.2373~250~400有り

2,440円

1個あり

在庫品1日目

当日出荷可能

対応276254363~300~400有り

2,750円

1個あり

在庫品1日目

当日出荷可能

対応326.8304.8353~350~400有り

3,030円

1個あり

在庫品1日目

当日出荷可能

対応377.6355.6333~400~400有り

3,330円

1個あり

在庫品1日目

当日出荷可能

対応428.4406.4313~450~400有り

3,610円

1個あり

在庫品1日目

当日出荷可能

対応479.2457.2294~500~300有り

3,900円

1個あり

在庫品1日目

当日出荷可能

対応530508275~550~300有り

1,810円

1個あり

在庫品1日目

当日出荷可能

対応225.2203.2373~250~400なし

2,170円

1個あり

在庫品1日目

当日出荷可能

対応276254363~300~400なし

2,500円

1個あり

在庫品1日目

当日出荷可能

対応326.8304.8353~350~400なし

2,800円

1個あり

在庫品1日目

当日出荷可能

対応377.6355.6333~400~400なし

3,120円

1個あり

在庫品1日目

当日出荷可能

対応428.4406.4313~450~400なし

3,410円

1個あり

在庫品1日目

当日出荷可能

対応479.2457.2294~500~300なし

3,730円

1個あり

在庫品1日目

当日出荷可能

対応530508275~550~300なし

Loading...

  1. 1

納期

スライドレール 3段引 標準タイプ/簡易閉時保持タイプ:関連画像

出荷日については、コチラをご覧ください。


基本情報

種類 スライド形 材質 SUS304 レール数 3段引
高さ(mm) 19.1 幅(mm) 27 表面処理 なし
ボール材質 SUS440C

スライドレール 3段引 標準タイプ/簡易閉時保持タイプのレビュー

評価 3.0 平均 3.0 (1件のレビュー) レビューを書く
  • 引き出しユニット保持2017/11/21
    評価 3.03.00人の方が、「このレビューが参考になった」と投票しています。
    他のスライドレールと組み合わせし寸法変更なく、引き出しユニット保持できたので便利だった、設計変更不要なのもメリットである
