MISUMI economy
【エコノミーシリーズ】 RoHS対応 イケール 軽量高剛性
- 通常単価(税別)
- 2,620円～8,800円
- 税込単価
- 2,882円～9,680円
通常出荷日：在庫品1日目当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 表面性状表記がない部分は、鋳肌そのものの状態です。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

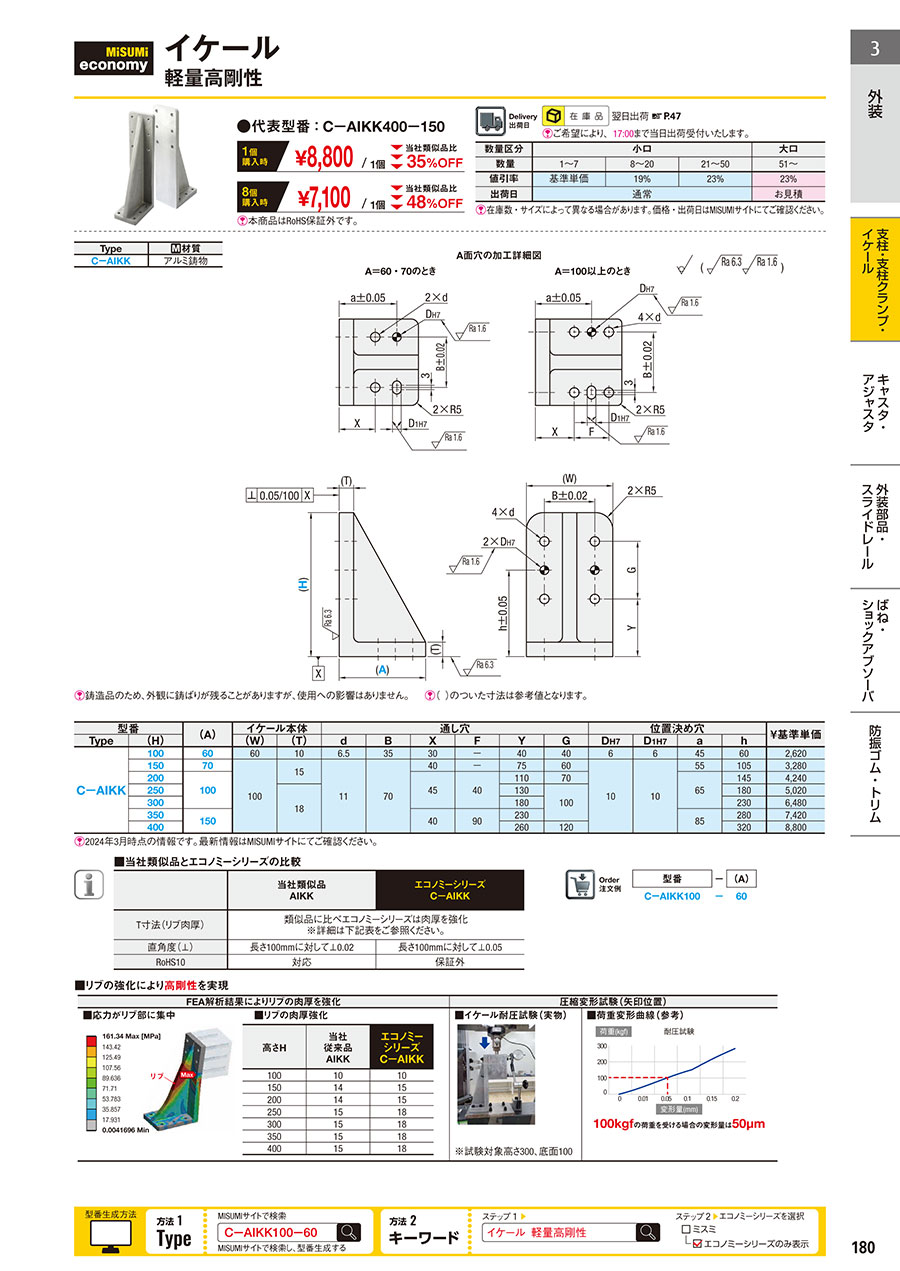

外形図・規格表
外形図
A面穴の加工詳細図
A=60・70のとき
A=100以上のとき
[ ! ]（）のついた寸法は参考値となります。
[ ! ]鋳造品のため、外観に鋳ばりが残ることがありますが、使用への影響はありません。
規格表
・下表の価格表は24年3月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | [ M ]材質 |
| C-AIKK | アルミ鋳物 |
| 型番 | (A) | イケール本体 | 通し穴 | 位置決め穴 | ￥基準単価 | ||||||||||
| Type | (H) | (W) | (T) | d | B | X | F | Y | G | DH7 | D1H7 | a | h | ||
| C－AIKK | 100 | 60 | 60 | 10 | 6.5 | 35 | 30 | － | 40 | 40 | 6 | 6 | 45 | 60 | 2,620 |
| 150 | 70 | 100 | 15 | 11 | 70 | 40 | － | 75 | 60 | 10 | 10 | 55 | 105 | 3,280 | |
| 200 | 100 | 45 | 40 | 110 | 70 | 65 | 145 | 4,240 | |||||||
| 250 | 18 | 130 | 100 | 180 | 5,020 | ||||||||||
| 300 | 180 | 230 | 6,480 | ||||||||||||
| 350 | 150 | 40 | 90 | 230 | 85 | 280 | 7,420 | ||||||||
| 400 | 260 | 120 | 320 | 8,800 | |||||||||||
[ ! ]2024年3月時点での情報になります。
商品概要
イケールは被固定物のサポートや補強に使用されます。エコノミーシリーズのイケールは中精度が求められる自動化設備業界に利用されています。
商品特長
機構部品の支えとして使用される新商品
・リブ肉厚を強化し高剛性を実現。
・アルミ鋳造により軽量化と低価格を実現。
・二つの取付面に精度公差H7の位置決め穴があり、”位置決め穴＋長穴”の組み合わせで取付が容易。
・直角度が長さ100mmに対して0.05mm以下。
・リブ肉厚を強化し高剛性を実現。
・アルミ鋳造により軽量化と低価格を実現。
・二つの取付面に精度公差H7の位置決め穴があり、”位置決め穴＋長穴”の組み合わせで取付が容易。
・直角度が長さ100mmに対して0.05mm以下。
製品比較情報
| 当社類似品 AIKK | エコノミーシリーズ C－AIKK | |
| T寸法(リブ肉厚) | 類似品に比べエコノミーシリーズは肉厚を強化 ※詳細は下記表をご参照ください。 | |
| 直角度(⊥) | 長さ100mmに対して⊥0.02 | 長さ100mmに対して⊥0.05 |
| RoHS10 | 対応 | 対応 |
■リブの強化により高剛性を実現
| FEA解析結果によりリブの肉厚を強化 | 圧縮変形試験 | ||||||||||||||||||||||||||
■応力がリブ部に集中 | ■リブの肉厚強化
| ■イケール耐圧試験（実物） ※試験対象高さ300、深さ100 | ■荷重変形曲線（参考） | ||||||||||||||||||||||||
■直角度が0.05mm以下で、自動化設備に幅広く利用可能
| 直角度 | 推奨用途 | |
| 当社類似品 AIKK | 0.02/100 | 自動車用溶接/検査治具 |
| エコノミー シリーズ C－AIKK | 0.05/100 | FA業界設備 |
使用例2
シリンダ駆動機構
使用例3
CCD検出機構
使用例
■機構名
NGスライドプレートの取り出し
■機構性能
吸着すると同時に昇降するリフト機構。
ワークを吸着した状態で、前工程で見つかったNGワークを上方に送り、スライド溝に案内する。
シリンダでスライド溝にきたNGワークを昇降ユニットの上部に移動し、NGワークが上昇する。
真空破壊後、スライド溝が上昇し、NGワークを取り出す。
■リブの働き
被固定物が倒れないようにサポートや補強します。
NGスライドプレートの取り出し
■機構性能
吸着すると同時に昇降するリフト機構。
ワークを吸着した状態で、前工程で見つかったNGワークを上方に送り、スライド溝に案内する。
シリンダでスライド溝にきたNGワークを昇降ユニットの上部に移動し、NGワークが上昇する。
真空破壊後、スライド溝が上昇し、NGワークを取り出す。
■リブの働き
被固定物が倒れないようにサポートや補強します。
関連資料
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
2,620円 ( 2,882円 ) | 在庫品1日目当日出荷可能 |
|
3,280円 ( 3,608円 ) | 在庫品1日目当日出荷可能 |
|
4,240円 ( 4,664円 ) | 在庫品1日目当日出荷可能 |
|
5,020円 ( 5,522円 ) | 在庫品1日目当日出荷可能 |
|
6,480円 ( 7,128円 ) | 在庫品1日目当日出荷可能 |
|
7,420円 ( 8,162円 ) | 在庫品1日目当日出荷可能 |
|
8,800円 ( 9,680円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 表面性状表記がない部分は、鋳肌そのものの状態です。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
【エコノミーシリーズ】 RoHS対応 イケール 軽量高剛性のレビュー
自動機
5
5.02023/06/24
自動機で使うアクチュエーターの取り付けで使用しています。
わざわざ図面を書いて製作しなくても出来合いであるので
助かりま...もっと読む
0人が参考にしています。
