【エコノミーシリーズ】 RoHS対応 シムテープ 単品・複数厚みセット販売

【エコノミーシリーズ】 RoHS対応 シムテープ 単品・複数厚みセット販売
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,920円～11,280円
税込単価
2,112円～12,408円

今見ている商品の標準品

クオリティー品

シムテープ

ミスミ

シムテープ
4.5
通常価格(税別)： 1,250円 (税込価格：1,375円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する
  • 材質
    SUS304相当
  • 幅 W (mm)
    10

ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 厚さ0.1mmの製品のみ事前にケースから数cm取り出した状態で出荷しております。詳細は商品概要欄をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が15型番あります。
数量：

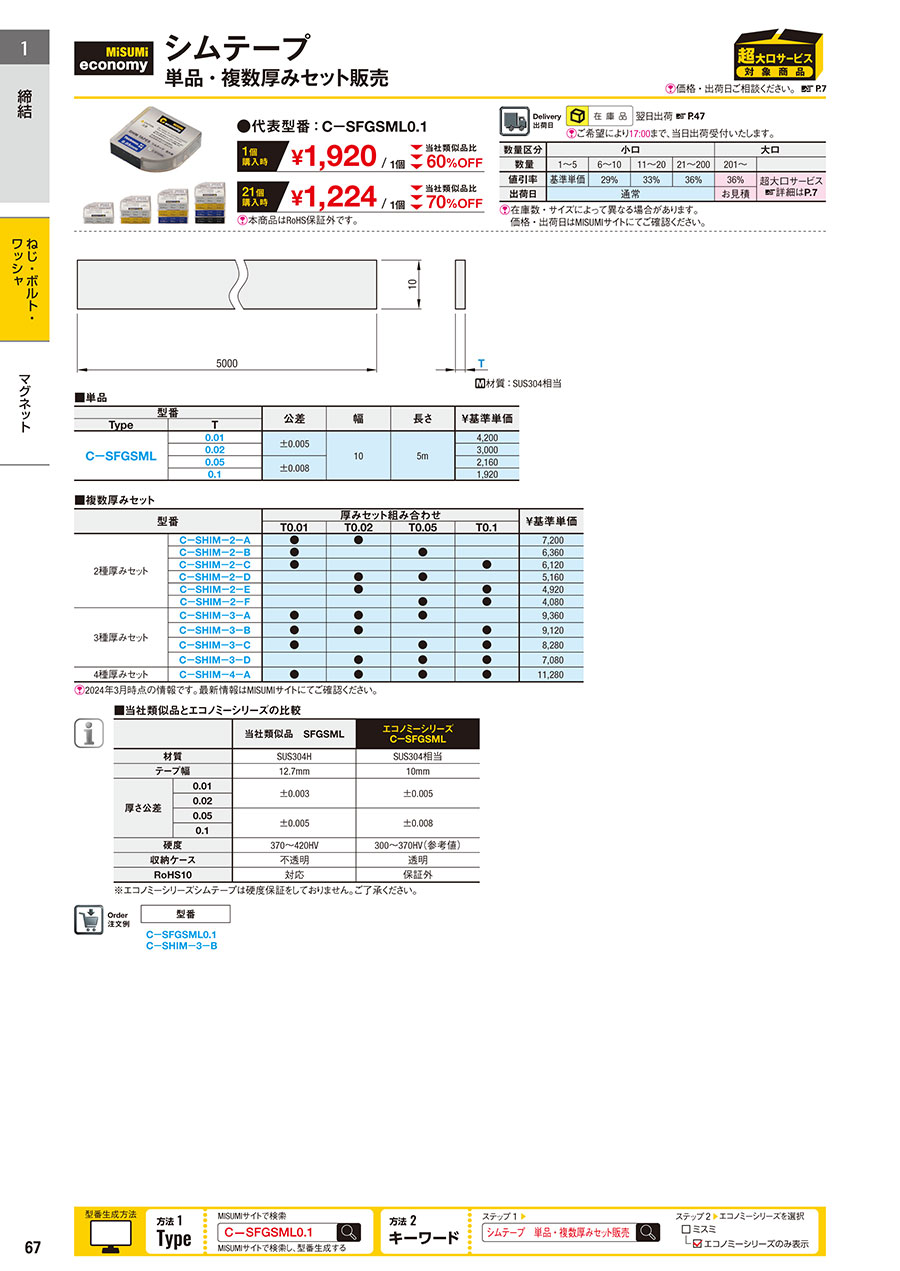

外形図・規格表

外形図
寸法図
規格表
Type[ M ]材質
C-SFGSMLSUS304相当

複数厚みセット
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番公差幅長さ￥基準単価
TypeT
C−SFGSML0.01±0.005105m4,200
0.023,000
0.05±0.0082,160
0.11,920
より多くの規格が選択可能な当社類似品はこちらになります。
複数厚みセット
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番厚みセット組み合わせ￥基準単価
T0.01T0.02T0.05T0.1
2種厚みセットC−SHIM−2−A●●  7,200
C−SHIM−2−B● ● 6,360
C−SHIM−2−C●  ●6,120
C−SHIM−2−D ●● 5,160
C−SHIM−2−E ● ●4,920
C−SHIM−2−F  ●●4,080
3種厚みセットC−SHIM−3−A●●● 9,360
C−SHIM−3−B●● ●9,120
C−SHIM−3−C● ●●8,280
C−SHIM−3−D ●●●7,080
4種厚みセットC−SHIM−4−A●●●●11,280
特長
１：幅は10mmで、国内お客様の設計や利用習慣にぴったりです。
２：エコノミーシリーズシムテープは5m一巻きで販売され、必要な長さに切って使用することができます。
３：よく利用されるさまざまなすきまに対応できる厚みの商品を4規格ご用意しております。

■2規格の組合せでまざまなすきまに対応

すきま規格組合せ
0.01規格あり
0.02規格あり
0.030.01+0.02
0.040.02×2枚
0.05規格あり
すきま規格組合せ
0.060.01+0.05
0.070.02+0.05
0.080.01+0.02+0.05
0.090.02×2枚+0.05
0.1規格あり
４：使い勝手の良いミスミオリジナルボックスデザイン。
 エコノミーシリーズ
オリジナルボックスの特徴
取出し易さ【エコノミーシリーズ・大口超割引】シムテープ（単品タイプ・複数規格パッケージタイプ選択可）:関連画像内側を回すだけで、シムが出てくるので、
取出し簡単
長さ測定【エコノミーシリーズ・大口超割引】シムテープ（単品タイプ・複数規格パッケージタイプ選択可）:関連画像スケール付き、
必要な長さで断裁可能
収納性【エコノミーシリーズ・大口超割引】シムテープ（単品タイプ・複数規格パッケージタイプ選択可）:関連画像収納口付き、
保管しやすく安全
残量確認【エコノミーシリーズ・大口超割引】シムテープ（単品タイプ・複数規格パッケージタイプ選択可）:関連画像ケースは透明なので、ふたを開かなくても
残量が一目で分かる
商品概要
エコノミーシリーズシムテープは、ワーク連結部に詰められ、位置調整用、スキマ調整用として使用されます。

・厚さ0.1mmの製品のみ事前にケースから数cm取り出した状態で出荷しております。
4規格の組合せでまざまなすきまに対応できます。 4規格の組合せでまざまなすきまに対応できます。

製品比較情報

 当社類似品
（SFGSML）		エコノミーシリーズ
材質SUS304HSUS304相当
テープ幅12.7mm10mm
厚さ公差0.01±0.003±0.005
0.02
0.05±0.005±0.008
0.1
硬度370～420HV-
収納ケース不透明透明
RoHS10対応対応
※細部寸法につきましては規格表をご確認ください。
※エコノミーシリーズシムテープは硬度保証をしておりません。ご了承ください。
※材料硬度は300HV～370HVになります（参考値）。
■当社類似品との価格比較
  プライスダウン率価格例（7/24時点）型番：C-SFGSML0.01

数量1個あたり
プライスダウン率
1ｰ
629%
1133%
2136%
数量当社類似品
（SFGSML0.01）		本商品当社類似品比
プライスダウン率
110,500円4,200円60%
69,975円2,992円70%
119,450円2,835円70%
218,925円2,677円70%
   各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
使用例
使用例
■機構名
半自動研磨装置。

■機構性能
リニアブッシュと軸が上下に移動するグラインダ、単軸ロボットの前後移動で研磨する治具。
現場作業者の熟練操作と自動装置の組み合わせで研磨を行います。

■シムテープの働き
2本のリニアガイドと単軸ロボットが同じ高さで作業できるよう、使用高さを精密に調整します。設備の精度や部品の使用寿命を確保します。
関連商品
エコノミーシリーズ　イケール・サポート部品
軽量高剛性		 【エコノミーシリーズ】 金属ワッシャ 並級
エコノミーシリーズ　イケール・サポート部品　軽量高剛性 【エコノミーシリーズ】 金属ワッシャ 並級
代表型番：C-AIKK400-150 代表型番：C-WSSA6-3-1


型番リスト

表示件数
  • 1
    • 型番
    C-SFGSML0.01
    C-SFGSML0.02
    C-SFGSML0.05
    C-SFGSML0.1
    C-SHIM-2-A
    C-SHIM-2-B
    C-SHIM-2-C
    C-SHIM-2-D
    C-SHIM-2-E
    C-SHIM-2-F
    C-SHIM-3-A
    C-SHIM-3-B
    C-SHIM-3-C
    C-SHIM-3-D
    C-SHIM-4-A

    単品タイプ・厚さ

    (mm)

    2規格パッケージタイプ・厚さ組み合わせ

    (mm)

    3規格パッケージタイプ・厚さ組み合わせ

    (mm)

    4規格パッケージタイプ・厚さ組み合わせ

    (mm)

    		RoHS?最小発注数量
    0.01
    -
    -
    -
    10
    1個
    0.02
    -
    -
    -
    10
    1個
    0.05
    -
    -
    -
    10
    1個
    0.1
    -
    -
    -
    10
    1個
    -
    A: 0.01 + 0.02
    -
    -
    10
    1個
    -
    B: 0.01 + 0.05
    -
    -
    10
    1個
    -
    C: 0.01 + 0.1
    -
    -
    10
    1個
    -
    D: 0.02 + 0.05
    -
    -
    10
    1個
    -
    E: 0.02 + 0.1
    -
    -
    10
    1個
    -
    F: 0.05 + 0.1
    -
    -
    10
    1個
    -
    -
    A: 0.01 + 0.02 + 0.05
    -
    10
    1個
    -
    -
    B: 0.01 + 0.02 + 0.1
    -
    10
    1個
    -
    -
    C: 0.01 + 0.05 + 0.1
    -
    10
    1個
    -
    -
    D: 0.02 + 0.05 + 0.1
    -
    10
    1個
    -
    -
    -
    A: 0.01 + 0.02 + 0.05 + 0.1
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    4,200円
    ( 4,620円 )
    在庫品1日目当日出荷可能

    SFGSML0.01

    3,000円
    ( 3,300円 )
    在庫品1日目当日出荷可能

    SFGSML0.02

    2,160円
    ( 2,376円 )
    在庫品1日目当日出荷可能

    SFGSML0.05

    1,920円
    ( 2,112円 )
    在庫品1日目当日出荷可能

    SFGSML0.1

    7,200円
    ( 7,920円 )
    在庫品1日目当日出荷可能

    -

    6,360円
    ( 6,996円 )
    在庫品1日目当日出荷可能

    -

    6,120円
    ( 6,732円 )
    在庫品1日目当日出荷可能

    -

    5,160円
    ( 5,676円 )
    在庫品1日目当日出荷可能

    -

    4,920円
    ( 5,412円 )
    在庫品1日目当日出荷可能

    -

    4,080円
    ( 4,488円 )
    在庫品1日目当日出荷可能

    -

    9,360円
    ( 10,296円 )
    在庫品1日目当日出荷可能

    -

    9,120円
    ( 10,032円 )
    在庫品1日目当日出荷可能

    -

    8,280円
    ( 9,108円 )
    在庫品1日目当日出荷可能

    -

    7,080円
    ( 7,788円 )
    在庫品1日目当日出荷可能

    -

    11,280円
    ( 12,408円 )
    在庫品1日目当日出荷可能

    -

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 厚さ0.1mmの製品のみ事前にケースから数cm取り出した状態で出荷しております。詳細は商品概要欄をご確認ください。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 RoHS対応 シムテープ 単品・複数厚みセット販売のレビュー
    4.6平均満足度：4.66件のレビュー
    加工時冶具の調整用
    4
    満足度：4.02025/05/08
    品質・価格は良いと思います　ケースが透明で残量が分かるのも良いです　材質等種類がもっと増えると更に良い
    1人が参考にしています。
    治具の調節に
    4
    満足度：4.02024/11/05
    位置関係が合わない時の調整用に使用しています。 いざという時にないと困るため、すぐ購入できてすぐ届くのは助かります。 物...もっと読む
    0人が参考にしています。
    機器の微調整
    5
    満足度：5.02024/09/09
    機器の取付面との間に使用しております クオリティ品程板厚公差が必要な場合がほぼないので安価な本品はとても良いです。
    0人が参考にしています。
    ワークの水平微調整に
    5
    満足度：5.02024/08/05
    プラスチック金型の入子をマシニングセンターにセットする際どうしても水平が出ない場合に下にひいて使用しています。安価なので...もっと読む
    0人が参考にしています。
    ワークをMCにセットする際の平面度の微調整など
    5
    満足度：5.02024/08/05
    ケースが使い易く考えられています。 使用目的から過度な仕様は不要なのでちょうど良いです。 価格も満足です。 100点満点...もっと読む
    0人が参考にしています。
