【エコノミーシリーズ】 RoHS対応アジャスタパッドニトリルゴム付中荷重タイプ

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 880円～3,030円

税込単価: 968円～3,333円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド中荷重タイプ

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド PVCタイプ

通常価格(税別)： 240円 (税込価格：264円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
各種アジャスタ
特長
底面ゴム付
接地面材質
樹脂
首振り機構
なし
接地面材質(詳細)
ニトリルゴム

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が56型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]ねじ軸は回転し、多少傾きます。

Type	Ⓐ本体		Ⓑラバー部
Type	[ M ]材質	[ S ]表面処理	[ M ]材質
CーCFJFNV	SS400相当	亜鉛メッキ	ニトリルゴム
CーCFJFNVS	SUS304相当	ー	ニトリルゴム

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		M	A	L	ℓ1	ℓ2	E	B	垂直耐荷重 (kN)	質量 (g)	￥基準単価
Type	D										C-CFJFNV	C-CFJFNVS
C-CFJFNV （SS400相当） C-CFJFNVS (SUS304相当)	50	8	50	82.5	4.5	6	28	13	4	176	880	1,680
			80	112.5						190	900	1,740
	60	10	80	115	6	8	29	17	5	300	920	1,620
			100	135						310		1,660
		12	80	116	7	10		19	6	330	1,060	1,750
			100	136						345		1,800
			120	156						310	1,080	1,850
		16	100	138	9	12.5		24	7	435	1,210	2,080
			120	158						460	1,250	2,190
			150	188						510		2,290
		20	120	160.5	11.5	15		29	8	605	1,620	2,770
			150	190.5						670	1,680	2,890
			200	240.5						770	1,800	3,030
	80	16	100	139	9	12.5	30	24	7	530	980	1,840
			120	159						555	1,000	1,890
			150	189						595	1,020	2,130
		20	120	161.5	11.5	15		29	8	700	1,080	1,940
			150	191.5						760	1,120	2,190
			200	241.5						860	1,170	2,360
		24	150	195	15	19		35	10	985	1,250	2,280
			180	225						1,065	1,320	2,400
			200	245						1,130	1,400	2,580
	100	20	120	161.5	11.5	15		29	9	850	1,130	2,290
			150	191.5						915	1,190	2,390
			200	241.5						1,010	1,250	2,510
		24	150	195	15	19		35	10	1,130	1,230	2,440
			180	225						1,210	1,300	2,580
			200	245						1,280	1,400	2,730

注文例	型番（Type・D）	-	M	-	A
注文例	C-CFJFNV60	-	10	-	80

製品比較情報

■エコノミーシリーズと当社類似品の違い

	当社類似品 FJFNV・FJFNVC	エコノミーシリーズ C－CFJFNV・C－CFJFNVS
材質	FC250	SS400相当/SUS304相当
表面処理	三価クロメート	亜鉛メッキ/なし
パッド部材質	クロロプレンゴム(黒) 非移行性クロロプレンゴム(グレー)	ニトリルゴム
垂直耐荷重(kN)	2〜12	4〜10
RoHS10	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（24年3月時点）型番：C-CFJFNV60-10-80

数量	1個あたりプライスダウン率
1	-
4	62%
20	64%
35	66%
50	69%
100	75%

数量	当社類似品（FJFNV10-75）	本商品	当社類似品比プライスダウン率
1	1,132円	920円	19%
4	1,132円	350円	69%
20	1,075円	333円	69%
35	1,018円	315円	69%
50	883円	287円	67%
100	883円	227円	74%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

■アジャスタパッドの推奨取付方法
・安全を確保した上で、設備をアジャスタパッドが取り付けやすい高さまでリフトで持ち上げる。（軽量設備の場合は片方から持ち上げても可）。
・アジャスタパッドを取り付け、全数の取り付け完了後リフトを下ろし、水平調整を行う。
・アジャスタパッドは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）

注意事項

1. めねじにおねじ部が取り付け可能かご確認ください。（ねじに塗装する場合、塗装後ねじの切り直しを推奨します。）
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。

型番リスト

表示件数

型番

ねじの呼び M

ねじ部材質

本体材質

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ A

(mm)

幅 D

(mm)

本体高さ

(mm)

詳細本体材質

本体表面処理

ねじ部材質(詳細)

ねじ部表面処理

RoHS?

最小発注数量

8	[スチール] スチール	[スチール] スチール	1.1～6.0	4	40.1～70	50	50	28	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
8	[スチール] スチール	[スチール] スチール	1.1～6.0	4	70.1～100	80	50	28	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
10	[スチール] スチール	[スチール] スチール	1.1～6.0	5	70.1～100	80	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
10	[スチール] スチール	[スチール] スチール	1.1～6.0	5	70.1～100	100	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
12	[スチール] スチール	[スチール] スチール	1.1～6.0	6	70.1～100	80	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
12	[スチール] スチール	[スチール] スチール	1.1～6.0	6	70.1～100	100	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
12	[スチール] スチール	[スチール] スチール	1.1～6.0	6	100.1～130	120	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
16	[スチール] スチール	[スチール] スチール	6.1～10.0	7	70.1～100	100	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
16	[スチール] スチール	[スチール] スチール	6.1～10.0	7	100.1～130	120	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
16	[スチール] スチール	[スチール] スチール	6.1～10.0	7	130.1～150	150	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	8	100.1～130	120	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	8	130.1～150	150	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	8	150.1～	200	60	29	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
16	[スチール] スチール	[スチール] スチール	6.1～10.0	7	70.1～100	100	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
16	[スチール] スチール	[スチール] スチール	6.1～10.0	7	100.1～130	120	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
16	[スチール] スチール	[スチール] スチール	6.1～10.0	7	130.1～150	150	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	8	100.1～130	120	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	8	130.1～150	150	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	8	150.1～	200	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
24	[スチール] スチール	[スチール] スチール	6.1～10.0	10	130.1～150	150	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
24	[スチール] スチール	[スチール] スチール	6.1～10.0	10	150.1～	180	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
24	[スチール] スチール	[スチール] スチール	6.1～10.0	10	150.1～	200	80	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	9	100.1～130	120	100	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	9	130.1～150	150	100	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
20	[スチール] スチール	[スチール] スチール	6.1～10.0	9	150.1～	200	100	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
24	[スチール] スチール	[スチール] スチール	6.1～10.0	10	130.1～150	150	100	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
24	[スチール] スチール	[スチール] スチール	6.1～10.0	10	150.1～	180	100	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
24	[スチール] スチール	[スチール] スチール	6.1～10.0	10	150.1～	200	100	30	SS400相当	亜鉛メッキ	SS400相当	亜鉛メッキ	10	1個
8	[ステンレス] ステンレス	[ステンレス] ステンレス	1.1～6.0	4	40.1～70	50	50	28	SUS304相当	なし	SUS304相当	なし	10	1個
8	[ステンレス] ステンレス	[ステンレス] ステンレス	1.1～6.0	4	70.1～100	80	50	28	SUS304相当	なし	SUS304相当	なし	10	1個
10	[ステンレス] ステンレス	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	80	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
10	[ステンレス] ステンレス	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	100	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
12	[ステンレス] ステンレス	[ステンレス] ステンレス	1.1～6.0	6	70.1～100	80	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
12	[ステンレス] ステンレス	[ステンレス] ステンレス	1.1～6.0	6	70.1～100	100	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
12	[ステンレス] ステンレス	[ステンレス] ステンレス	1.1～6.0	6	100.1～130	120	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	7	70.1～100	100	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	7	100.1～130	120	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	7	130.1～150	150	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	8	100.1～130	120	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	8	130.1～150	150	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	8	150.1～	200	60	29	SUS304相当	なし	SUS304相当	なし	10	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	7	70.1～100	100	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	7	100.1～130	120	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	7	130.1～150	150	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	8	100.1～130	120	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	8	130.1～150	150	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	8	150.1～	200	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
24	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	10	130.1～150	150	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
24	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	10	150.1～	180	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
24	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	10	150.1～	200	80	30	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	9	100.1～130	120	100	30	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	9	130.1～150	150	100	30	SUS304相当	なし	SUS304相当	なし	10	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	9	150.1～	200	100	30	SUS304相当	なし	SUS304相当	なし	10	1個
24	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	10	130.1～150	150	100	30	SUS304相当	なし	SUS304相当	なし	10	1個
24	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	10	150.1～	180	100	30	SUS304相当	なし	SUS304相当	なし	10	1個
24	[ステンレス] ステンレス	[ステンレス] ステンレス	6.1～10.0	10	150.1～	200	100	30	SUS304相当	なし	SUS304相当	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

880円 ( 968円 )	在庫品1日目当日出荷可能	-
900円 ( 990円 )	在庫品1日目当日出荷可能	-
920円 ( 1,012円 )	在庫品1日目当日出荷可能	FJFNV10-100
920円 ( 1,012円 )	在庫品1日目当日出荷可能	FJFNV10-100
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能	FJFNV12-100
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能	FJFNV12-100
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能	FJFNV12-125
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能	FJFNV16-100
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	FJFNV16-150
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	FJFNV16-150
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能	-
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	-
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能	-
980円 ( 1,078円 )	在庫品1日目当日出荷可能	FJFNV16-100
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能	FJFNV16-130
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能	FJFNV16-150
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能	-
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	-
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能	-
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	-
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	-
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	-
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能	-
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	-
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	-
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能	-
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	-
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	-
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	-
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能	-
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能	-
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能	-
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能	-
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能	-
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能	-
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能	-
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能	-
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能	-
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能	-
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能	-
3,030円 ( 3,333円 )	在庫品1日目当日出荷可能	-
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能	FJFNS16-100
1,890円 ( 2,079円 )	在庫品1日目当日出荷可能	FJFNS16-130
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能	FJFNS16-150
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能	-
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能	-
2,360円 ( 2,596円 )	在庫品1日目当日出荷可能	-
2,280円 ( 2,508円 )	在庫品1日目当日出荷可能	-
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能	-
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能	-
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能	-
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能	-
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能	-
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能	FJFNS24-150
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能	-
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	-

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

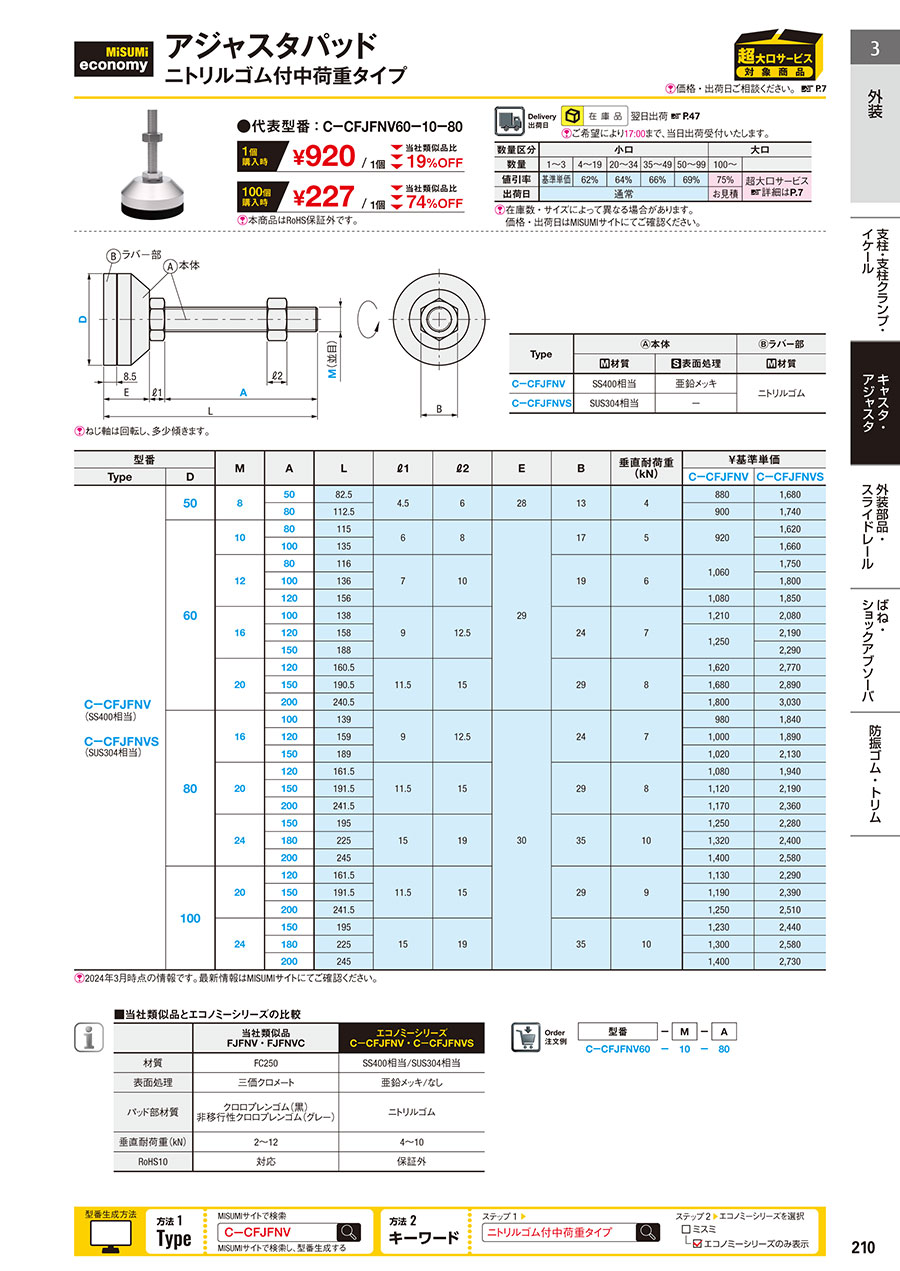

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応アジャスタパッドニトリルゴム付中荷重タイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

高さ変更

満足度：5.02022/12/01

作業台に追加工し、この商品を取付けし、高さを調整できるようにしました。ﾅｯﾄを買い忘れたと思いましたが、付属していたので...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応アジャスタパッドニトリルゴム付中荷重タイプ	【エコノミーシリーズ】 RoHS対応アジャスタパッド PVCタイプ	【エコノミーシリーズ】 RoHS対応アジャスタパッド PVC穴付きタイプ	アジャスタ重量用ラバー付 D-C-R/HCRシリーズ	アジャスター AD-503KB カバー付	アジャスター ADCR型
メーカー	ミスミ	ミスミ	ミスミ	ダイワアドテック（旧大和螺子）	スガツネ工業	スガツネ工業
通常価格	880円-	240円 -	780円 -	1,101円 -	379円	1,797円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	-	-
種類	各種アジャスタ	各種アジャスタ	各種アジャスタ	各種アジャスタ	各種アジャスタ	各種アジャスタ
特長	底面ゴム付	底面ゴム付	底面ゴム付	-	底カバー付	金属マウント
接地面材質	樹脂	樹脂	樹脂	-	樹脂	樹脂
首振り機構	なし	なし	なし	なし	なし	なし

アジャスタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

【エコノミーシリーズ】アジャスタパッド標準タイプ		【エコノミーシリーズ】アジャスタパッドニトリルゴムタイプ		【エコノミーシリーズ】アジャスタパッド中荷重タイプ

絞り込み条件

ねじの呼び M

ねじ部材質

本体材質

許容荷重【範囲選択】(kN)

許容荷重(kN)

ねじの長さ【範囲選択】(mm)

ねじの長さ A(mm)

幅 D(mm)

本体高さ(mm)

詳細本体材質

本体表面処理

ねじ部材質(詳細)

ねじ部表面処理

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応 アジャスタパッド ニトリルゴム付中荷重タイプ

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

アジャスタカテゴリの売れ筋ランキング

技術サポート窓口

【エコノミーシリーズ】 RoHS対応アジャスタパッドニトリルゴム付中荷重タイプ
