【エコノミーシリーズ】 RoHS対応アイドラー S3Mタイプ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,370円～3,420円

税込単価: 1,507円～3,762円

今見ている商品の標準品

クオリティー品

ミスミ

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ

4.3

通常価格(税別)： 2,240円 (税込価格：2,464円)

通常出荷日：在庫品1日目

今見ている商品の標準品

クオリティー品

ミスミ

フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ

3.5

通常価格(税別)： 2,290円 (税込価格：2,519円)

通常出荷日：3 日目～

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
歯付アイドラー
バックラッシレスタイプ
非該当
ベルト種類
S3M
表面処理
白アルマイト
材質
アルミ合金
タイミングプーリ/アイドラー
アイドラー

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が32型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

商品概要

モータから発生する回転運動の動力を伝えるための機構として広く一般的に利用されている方法がタイミングプーリ/アイドラー、タイミングベルトを用いた設計です。
タイミングプーリ/アイドラー、タイミングベルトとの噛み合いで伝動、搬送の働きをします。

外径図

●センタ－ベアリングタイプ		●両サイドベアリングタイプ
<ベアリング1個の場合>	<ベアリング2個の場合>

[ ! ]ベアリングは圧入になります。
[ ! ]ベアリング精度JIS B1514 0級（圧入前）
[ ! ]ベアリングブランドは一定ではありません。

規格表

■材質規格表

Type		[ M ]材質			[ S ]表面処理
センタ－ベアリングタイプ	両サイドベアリングタイプ	本体	フランジ	軸受	[ S ]表面処理
C-AHTF	C-AHTFW	アルミ合金	アルミ合金	スチール	白アルマイト

		センタ－ベアリングタイプ
注文例		型式（Type·歯数·対応ベルト）
		C-AHTF30S3M100

両サイドベアリングタイプ
型式（Type·歯数）	-	対応ベルト	-	軸穴寸法
C-AHTFW28	-	S3M100	-	6

■センタ－ベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法			￥基準単価
Type	歯数	対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	S	No.	D	B	￥基準単価
CーAHTF	20	S3M060	5	19.1	18.34	22	14	7	11	3	685ZZ×1	11	5	1,370
	20	S3M100	5	19.1	18.34	22	14	11	15	2.5	685ZZ×2	11	5	1,670
	24	S3M060	5	22.92	22.16	25	16	7	11	3.5	695ZZ×1	13	4	1,420
	24	S3M100	5	22.92	22.16	25	16	11	15	3.5	695ZZ×2	13	4	1,710
	25	S3M060	5	23.87	23.11	28	18	7	11	3.5	695ZZ×1	13	4	1,500
	26	S3M060	6	24.83	24.07	28	18	7	11	3	696ZZ×1	15	5	1,560
	28	S3M060	6	26.74	25.98	30	20	7	11	3	696ZZ×1	15	5	1,570
	30	S3M060	6	28.65	27.89	32	23	7	11	3	696ZZ×1	15	5	1,590
	30	S3M100	6	28.65	27.89	32	23	11	15	4.5	626ZZ×1	19	6	1,750
	32	S3M060	8	30.56	29.8	35	25	7	11	2.5	698ZZ×1	19	6	1,870
	32	S3M100	8	30.56	29.8	35	25	11	15	4.5	698ZZ×1	19	6	1,920
	36	S3M060	8	34.38	33.62	40	28	7	11	2.5	698ZZ×1	19	6	2,110

■両サイドベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法			￥基準単価
Type	歯数										No.	D	B
CーAHTFW	20	S3M060	3	19.1	18.34	22	14	7	11	5	673ZZ×2	6	2.5	1,500
		S3M100	4					11	15	6	674ZZ×2	7		1,620
		S3M150	5					17	21	9	685ZZ×2	11	5	2,000
	24	S3M060	5	22.92	22.16	25	16	7	11	11	695ZZ×2	13	4	1,580
		S3M100						11	15					1,670
		S3M150						17	21					2,050
	25	S3M100	6	23.87	23.11	28	18	11	15	13	696ZZ×2	15	5	1,750
		S3M150						17	21					2,210
	26	S3M100	6	24.83	24.07	28	18	11	15	13	696ZZ×2	15	5	1,810
	28	S3M100	6	26.74	25.98	30	20	11	15	13	696ZZ×2	15	5	1,870
	30	S3M100	6	28.65	27.89	32	23	11	15	13	696ZZ×2	15	5	1,890
		S3M150						17	21					2,380
	32	S3M100	8	30.56	29.8	35	25	11	15	16.5	698ZZ×2	19	6	2,060
		S3M150						17	21					2,580
	36	S3M100	10	34.38	33.62	40	28	11	15	19.5	6900ZZ×2	22	6	2,410
		S3M150						17	21					3,090
	40	S3M100	10	38.2	37.44	44	32	11	15	19.5	6900ZZ×2	22	6	2,720
		S3M150						17	21					3,280
	44	S3M100	10	42.02	41.25	48	36	11	15	19.5	6900ZZ×2	22	6	2,750
	48	S3M150	10	45.84	45.07	50	38	17	21	19.5	6900ZZ×2	22	6	3,420

製品比較情報

■エコノミーシリーズアイドラーの歯型のかみ合い
・エコノミーシリーズアイドラーの歯型はJISとISO規格に準拠し、標準のベルトの歯型と組み合わせることでよりスムーズな伝動ができます。

■当社類似品比較

	当社類似品 AHTFなど	エコノミーシリーズ C−AHTFなど
本体材質	2000系アルミ合金	アルミ合金
フランジ材質	アルミ合金	アルミ合金
ベアリング材質	スチール	スチール
RoHS10	対応	対応

使用方法

使用方法
	①駆動用タイミングベルト用アイドラーを通してタイミングベルトの内側でテンションを調整
	②リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ベルト張力調整装置（手動）

■機構性能
1. 調整する側のローラを動かし、ベルトコンベヤーが開いている状態でしっかりとベルトを引き、固定します。
2. ほとんどの駆動では、噛み合い率を上げるため、ローラを中央位置に設置します。

■タイミングベルト用アイドラーの働き
タイミングベルト用アイドラーを介してベルトの組立距離を固定します。
ポリウレタンローラーがベルトにテンションをかけるのをサポートします。

注意事項

防錆目的の場合は、アルミ合金材、ステンレスSUS304材質の商品や無電解ニッケルメッキ表面処理商品を優先して選択してください。
詳細は>>金属材料および表面処理の防錆性能と手入れについてをクリックしてください。

型番リスト

表示件数

型番

特性・用途

使用ベルト幅

(mm)

歯数

(T)

ベアリング位置

軸穴径 d

(mm)

RoHS?

最小発注数量

-	6	20	センタ－ベアリングタイプ	5	10	1個
該当なし	10	20	センタ－ベアリングタイプ	5	10	1個
該当なし	6	24	センタ－ベアリングタイプ	5	10	1個
該当なし	10	24	センタ－ベアリングタイプ	5	10	1個
該当なし	6	25	センタ－ベアリングタイプ	5	10	1個
該当なし	6	26	センタ－ベアリングタイプ	6	10	1個
該当なし	6	28	センタ－ベアリングタイプ	6	10	1個
該当なし	6	30	センタ－ベアリングタイプ	6	10	1個
該当なし	10	30	センタ－ベアリングタイプ	6	10	1個
該当なし	6	32	センタ－ベアリングタイプ	8	10	1個
-	10	32	センタ－ベアリングタイプ	8	10	1個
該当なし	6	36	センタ－ベアリングタイプ	8	10	1個
該当なし	6	20	両サイドベアリングタイプ	3	10	1個
該当なし	10	20	両サイドベアリングタイプ	4	10	1個
該当なし	15	20	両サイドベアリングタイプ	5	10	1個
該当なし	6	24	両サイドベアリングタイプ	5	10	1個
該当なし	10	24	両サイドベアリングタイプ	5	10	1個
該当なし	15	24	両サイドベアリングタイプ	5	10	2個
該当なし	10	25	両サイドベアリングタイプ	6	10	1個
該当なし	15	25	両サイドベアリングタイプ	6	10	1個
該当なし	10	26	両サイドベアリングタイプ	6	10	1個
該当なし	10	28	両サイドベアリングタイプ	6	10	1個
該当なし	10	30	両サイドベアリングタイプ	6	10	1個
該当なし	15	30	両サイドベアリングタイプ	6	10	1個
該当なし	10	32	両サイドベアリングタイプ	8	10	1個
該当なし	15	32	両サイドベアリングタイプ	8	10	1個
該当なし	10	36	両サイドベアリングタイプ	10	10	1個
該当なし	15	36	両サイドベアリングタイプ	10	10	1個
該当なし	10	40	両サイドベアリングタイプ	10	10	1個
該当なし	15	40	両サイドベアリングタイプ	10	10	1個
該当なし	10	44	両サイドベアリングタイプ	10	10	2個
該当なし	15	48	両サイドベアリングタイプ	10	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,370円 ( 1,507円 )	在庫品1日目当日出荷可能	AHTF20S3M060
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能	AHTF20S3M100
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能	AHTF24S3M060
1,710円 ( 1,881円 )	在庫品1日目当日出荷可能	AHTF24S3M100
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	AHTF25S3M060
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能	AHTF26S3M060
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能	AHTF28S3M060
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能	AHTF30S3M060
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能	AHTF30S3M100
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	AHTF32S3M060
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能	AHTF32S3M100
2,110円 ( 2,321円 )	在庫品1日目当日出荷可能	AHTF36S3M060
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	AHTFW20-S3M060-3
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能	AHTFW20-S3M100-4
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能	AHTFW20-S3M150-5
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能	AHTFW24-S3M060-5
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能	AHTFW24-S3M100-5
2,050円 ( 2,255円 )	14日目〜	AHTFW24-S3M150-5
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能	AHTFW25-S3M100-6
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	AHTFW25-S3M150-6
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能	AHTFW26-S3M100-6
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	AHTFW28-S3M100-6
1,890円 ( 2,079円 )	在庫品1日目当日出荷可能	AHTFW30-S3M100-6
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能	AHTFW30-S3M150-6
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能	AHTFW32-S3M100-8
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能	AHTFW32-S3M150-8
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能	AHTFW36-S3M100-10
3,090円 ( 3,399円 )	在庫品1日目当日出荷可能	AHTFW36-S3M150-10
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能	AHTFW40-S3M100-10
3,280円 ( 3,608円 )	在庫品1日目当日出荷可能	AHTFW40-S3M150-10
2,750円 ( 3,025円 )	14日目〜	AHTFW44-S3M100-10
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能	AHTFW48-S3M150-10

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

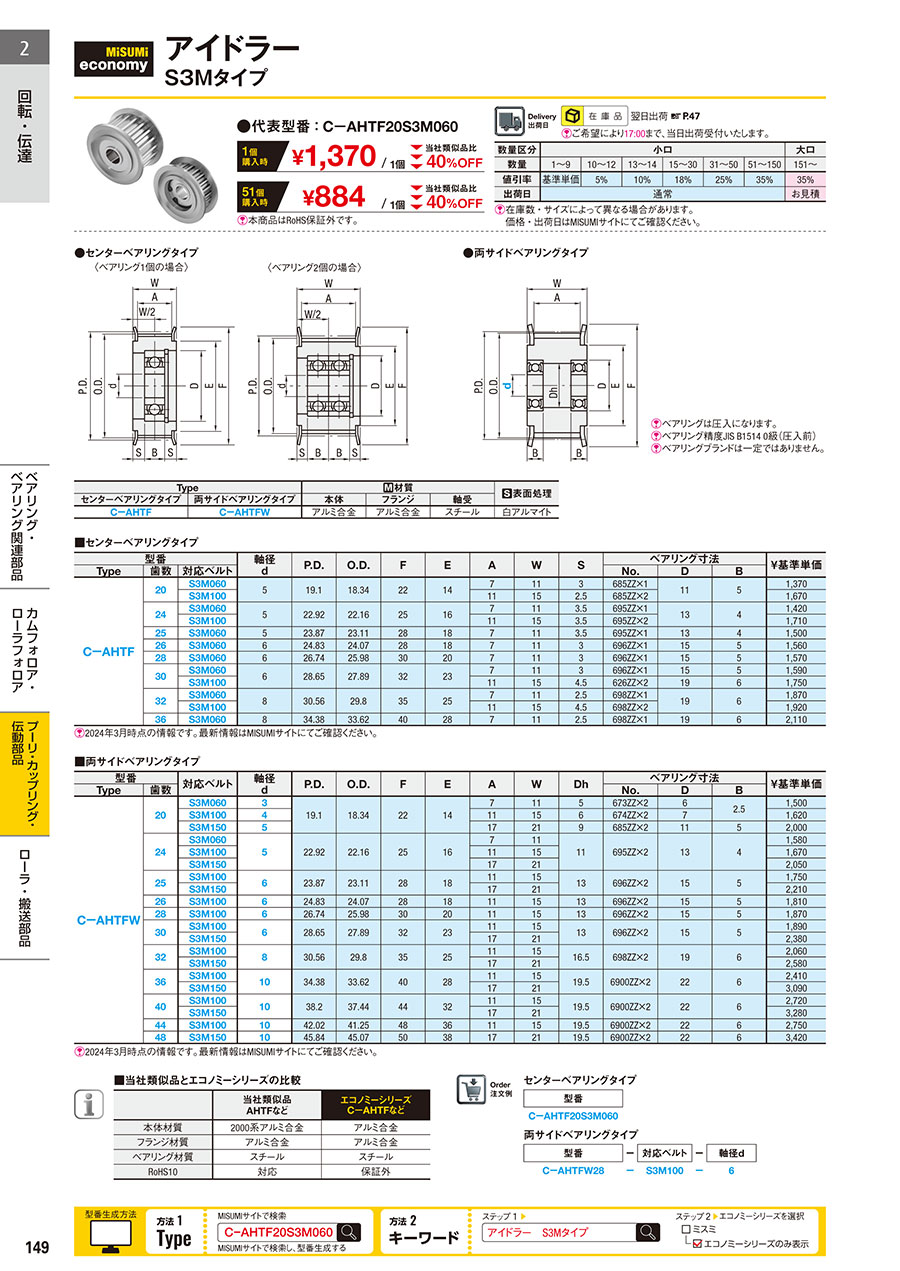

カタログ (見開き版)
