フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ

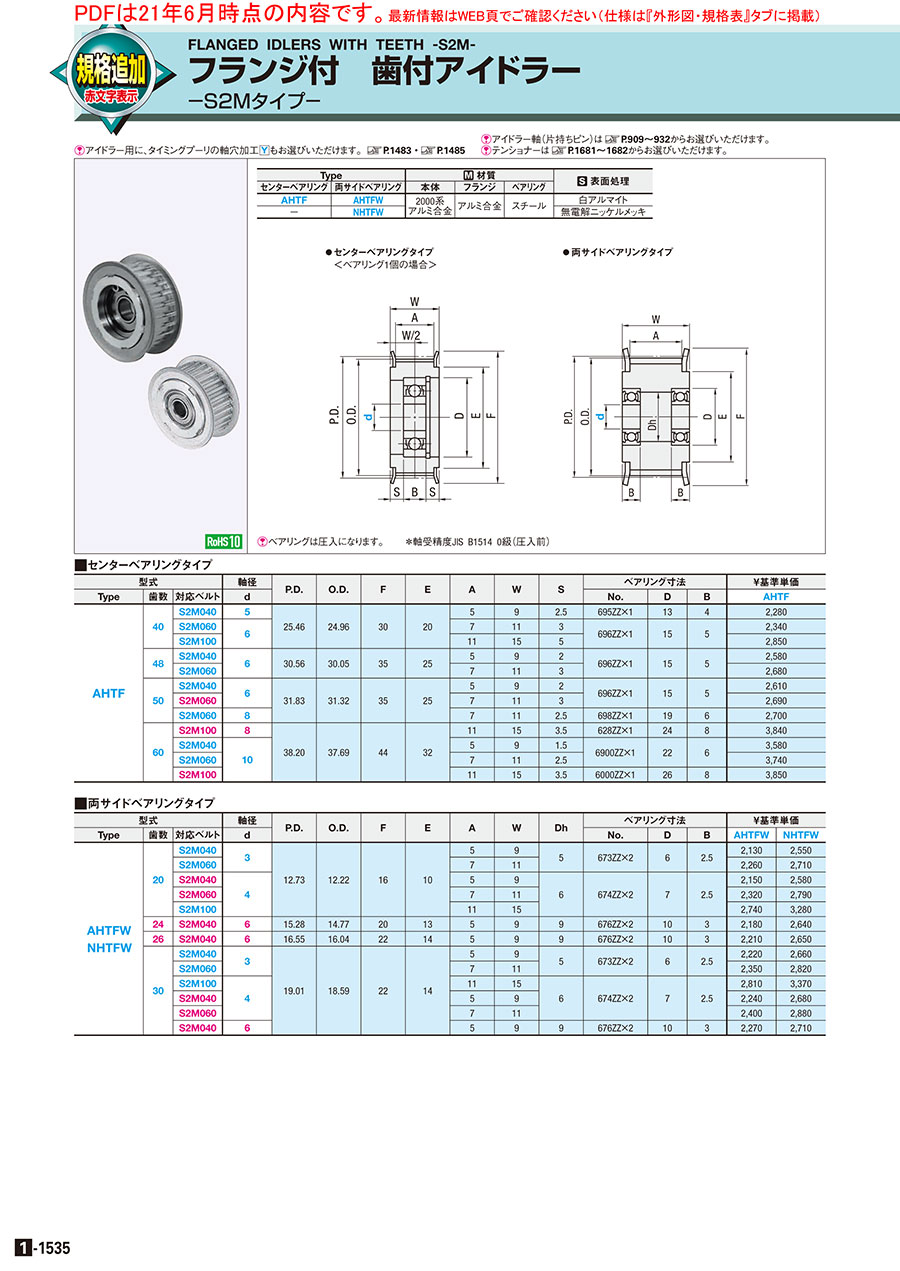

カタログ |P.1-1535

規格変更
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 2,240円～8,110円

税込単価: 2,464円～8,921円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー S3Mタイプ

通常価格(税別)： 1,370円 (税込価格：1,507円)

通常出荷日：在庫品1日目

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー S2Mタイプ

通常価格(税別)： 1,340円 (税込価格：1,474円)

通常出荷日：在庫品1日目

規格拡張のご案内S2Mタイプで硬質アルマイトの表面処理が選べるようになりました...

詳細情報を確認する

特性・用途
該当なし
種類
歯付アイドラー
バックラッシレスタイプ
非該当
タイミングプーリ/アイドラー
アイドラー
材質証明書
対象外

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が302型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●両サイドベアリングタイプ

[ ! ]ベアリングは圧入になります。
＊軸受精度JIS B1514 0級
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

Type	[ M ]材質			[ S ]表面処理
	本体	フランジ	ベアリング
AHTFW	2000系アルミ合金	アルミ合金	スチール	白アルマイト
KHTFW				硬質アルマイト^＊
NHTFW				無電解ニッケルメッキ
SHTFW	SUS304		ステンレス	-

＊硬質アルマイトは皮膜硬度300HV〜

規格表

型式				−	d

Type	歯数	−	対応ベルト
AHTFW	32	−	S3M100	−	8

■S2Mタイプ（両サイドベアリングタイプ）

型式			軸径	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト	d								No.	D	B
AHTFW KHTFW NHTFW SHTFW	20	S2M040	3	12.73	12.22	16	10	5	9	5	673ZZ×2	6	2.5
		S2M060						7	11
		S2M040	4					5	9	6	674ZZ×2	7	2.5
		S2M060						7	11
		S2M100						11	15
	24	S2M040	6	15.28	14.77	20	13	5	9	9	676ZZ×2	10	3
	26	S2M040	6	16.55	16.04	22	14	5	9	9	676ZZ×2	10	3
	30	S2M040	3	19.01	18.59	22	14	5	9	5	673ZZ×2	6	2.5
		S2M060						7	11
		S2M100	4					11	15	6	674ZZ×2	7	2.5
		S2M040						5	9
		S2M060						7	11
		S2M040	6					5	9	9	676ZZ×2	10	3

型式			軸径	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト	d	P.D.	O.D.	F	E	A	W	Dh	No.	D	B
AHTFW KHTFW NHTFW SHTFW	32	S2M040	3	20.37	19.86	25	16	5	9	5	673ZZ×2	6	2.5
		S2M060	3					7	11	5	673ZZ×2	6	2.5
		S2M100	4					11	15	9.5	694ZZ×2	11	4
		S2M040	6					5	9	9	676ZZ×2	10	3
		S2M060	8					7	11	11	678ZZ×2	12	3.5
	36	S2M040	4	22.92	22.41	28	18	5	9	6	674ZZ×2	7	2.5
		S2M060	4					7	11	6	674ZZ×2	7	2.5
		S2M100	5					11	15	11	695ZZ×2	13	4
		S2M060	8					7	11	11	678ZZ×2	12	3.5
	40	S2M040	4	25.46	24.96	30	20	5	9	6	674ZZ×2	7	2.5
		S2M060	5					7	11	11	695ZZ×2	13	4
		S2M040	6					5	9	9	676ZZ×2	10	3
		S2M100	6					11	15	13	696ZZ×2	15	5
		S2M060	8					7	11	11	678ZZ×2	12	3.5
	48	S2M100	6	30.56	30.05	35	25	11	15	13	696ZZ×2	15	5
		S2M060	8					7	11	11	678ZZ×2	12	3.5
		S2M100	8					11	15	16.5	698ZZ×2	19	6
	50	S2M100	6	31.83	31.32	35	25	11	15	13	696ZZ×2	15	5
	50	S2M100	8	31.83	31.32	35	25	11	15	16.5	698ZZ×2	19	6
	60	S2M100	8	38.2	37.69	44	32	11	15	16.5	698ZZ×2	19	6

■S3Mタイプ（両サイドベアリングタイプ）

型式			軸径	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト	d								No.	D	B
AHTFW KHTFW NHTFW SHTFW	20	S3M060	3	19.10	18.34	22	14	7	11	5	673ZZ×2	6	2.5
		S3M060	4					7	11	6	674ZZ×2	7	2.5
		S3M100						11	15
		S3M150	5					17	21	9	685ZZ×2	11	5
	24	S3M060	5	22.92	22.16	25	16	7	11	11	695ZZ×2	13	4
		S3M100						11	15
		S3M150	5					17	21	11	695ZZ×2	13	4
	25	S3M100	6	23.87	23.11	28	18	11	15	13	696ZZ×2	15	5
		S3M150						17	21
		S3M060	10					7	11	14	6700ZZ×2	15	4
	26	S3M100	6	24.83	24.07	28	18	11	15	13	696ZZ×2	15	5
		S3M150						17	21
	28	S3M100	6	26.74	25.98	30	20	11	15	13	696ZZ×2	15	5
		S3M150						17	21
		S3M060	10					7	11	14	6700ZZ×2	15	4
	30	S3M100	6	28.65	27.89	32	23	11	15	13	696ZZ×2	15	5
		S3M150						17	21
		S3M100	8					11	15	14	688ZZ×2	16	5
		S3M060	10					7	11	14	6700ZZ×2	15	4
	32	S3M100	8	30.56	29.80	35	25	11	15	16.5	698ZZ×2	19	6
		S3M150						17	21
		S3M060	10					7	11	14	6700ZZ×2	15	4
	34	S3M100	6	32.47	31.71	40	28	11	15	14.5	606ZZ×2	17	6
		S3M100	8					11	15	16.5	698ZZ×2	19	6
		S3M150						17	21	19.5	608ZZ×2	22	7
	36	S3M100	6	34.38	33.62	40	28	11	15	14.5	606ZZ×2	17	6
		S3M100	10					11	15	19.5	6900ZZ×2	22	6
		S3M150						17	21
	40	S3M100	8	38.20	37.44	44	32	11	15	16.5	698ZZ×2	19	6
		S3M150						17	21	19.5	608ZZ×2	22	7
		S3M100	10					11	15	19.5	6900ZZ×2	22	6
		S3M150						17	21
		S3M100	12					11	15	22	6901ZZ×2	24	6
		S3M150						17	21	25	6001ZZ×2	28	8
	44	S3M150	8	42.02	41.25	48	36	17	21	19.5	608ZZ×2	22	7
		S3M100	10					11	15	19.5	6900ZZ×2	22	6
		S3M150						17	21
		S3M100	12					11	15	22	6901ZZ×2	24	6
		S3M150						17	21	25	6001ZZ×2	28	8
	48	S3M100	10	45.84	45.07	50	38	11	15	19.5	6900ZZ×2	22	6
		S3M150						17	21
	50	S3M100	10	47.75	46.98	52	40	11	15	19.5	6900ZZ×2	22	6
		S3M150						17	21
		S3M100	12					11	15	22	6901ZZ×2	24	6
		S3M150						17	21	25	6001ZZ×2	28	8
	60	S3M100	10	57.30	56.53	61	46	11	15	19.5	6900ZZ×2	22	6
		S3M150	12					17	21	25	6001ZZ×2	28	8

追加工

型式	−	d	−	(FC・NFC・LFC・RFC)
AHTFW40S2M060	−	5	−	FC28

Alterations	フランジカット	フランジカシメなし	フランジカシメ片側のみ
Code	FC	NFC	LFC・RFC
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ NG ]材質ステンレスタイプは適用不可 [ ! ]フランジ外周は表面処理　　されていません。 [ ! ]FC≧(O. D.)＋1　[ ! ]FC≦F－2 指定方法 FC28	フランジをカシメずに出荷いたします。 (フランジ付属)	止め輪側(RFC)又は止め輪反対側(LFC) の片側のみフランジをカシメて出荷いたします。(フランジ1枚付属)
￥/1Code	300	無料	無料

型番リスト

表示件数

...

型番

ベルト種類

使用ベルト幅

(mm)

歯数

(T)

表面処理

材質

軸穴径 d

(mm)

ベアリング位置

軸穴径 d

(mm)

RoHS?

最小発注数量

S2M	4	20	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
S2M	4	20	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S2M	6	20	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
S2M	6	20	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S2M	10	20	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S3M	6	20	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
S3M	6	20	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S3M	10	20	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S3M	15	20	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
S2M	4	24	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	6	24	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
S3M	10	24	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
S3M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
S3M	6	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S3M	10	25	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S2M	4	26	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	10	26	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	6	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S3M	10	28	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	15	28	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S2M	4	30	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
S2M	4	30	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S2M	4	30	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S2M	6	30	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
S2M	6	30	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S2M	10	30	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S3M	6	30	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S3M	10	30	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	10	30	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S3M	15	30	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S2M	4	32	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
S2M	4	32	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S2M	6	32	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
S2M	6	32	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S2M	10	32	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S3M	6	32	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S3M	10	32	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S3M	15	32	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S3M	10	34	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	10	34	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S3M	15	34	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S2M	4	36	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S2M	6	36	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S2M	6	36	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S2M	10	36	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
S3M	10	36	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	10	36	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S3M	15	36	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S2M	4	40	白アルマイト	[アルミニウム] 2000系アルミ合金	4	-	-	10	1個
S2M	4	40	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S2M	6	40	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
S2M	6	40	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S2M	10	40	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S3M	10	40	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S3M	10	40	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S3M	10	40	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S3M	15	40	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S3M	15	40	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

2,240円 ( 2,464円 )	3日目	C-AHTFW20-S2M040-3
2,260円 ( 2,486円 )	3日目	-
2,370円 ( 2,607円 )	在庫品1日目当日出荷可能	C-AHTFW20-S2M060-3
2,440円 ( 2,684円 )	3日目	-
2,880円 ( 3,168円 )	3日目	C-AHTFW20-S2M100-4
2,500円 ( 2,750円 )	3日目	C-AHTFW20-S3M060-3
2,510円 ( 2,761円 )	3日目	-
2,710円 ( 2,981円 )	在庫品1日目当日出荷可能	C-AHTFW20-S3M100-4
3,340円 ( 3,674円 )	3日目	C-AHTFW20-S3M150-5
2,290円 ( 2,519円 )	3日目	-
2,640円 ( 2,904円 )	3日目	C-AHTFW24-S3M060-5
2,790円 ( 3,069円 )	3日目	C-AHTFW24-S3M100-5
3,420円 ( 3,762円 )	3日目	C-AHTFW24-S3M150-5
3,920円 ( 4,312円 )	3日目	-
2,920円 ( 3,212円 )	3日目	C-AHTFW25-S3M100-6
3,690円 ( 4,059円 )	在庫品1日目当日出荷可能	C-AHTFW25-S3M150-6
2,320円 ( 2,552円 )	3日目	-
3,020円 ( 3,322円 )	3日目	C-AHTFW26-S3M100-6
3,790円 ( 4,169円 )	3日目	-
4,060円 ( 4,466円 )	3日目	-
3,130円 ( 3,443円 )	在庫品1日目当日出荷可能	C-AHTFW28-S3M100-6
3,910円 ( 4,301円 )	3日目	-
2,330円 ( 2,563円 )	3日目	C-AHTFW30-S2M040-3
2,350円 ( 2,585円 )	3日目	-
2,380円 ( 2,618円 )	3日目	-
2,470円 ( 2,717円 )	3日目	C-AHTFW30-S2M060-3
2,520円 ( 2,772円 )	3日目	-
2,950円 ( 3,245円 )	3日目	C-AHTFW30-S2M100-4
4,270円 ( 4,697円 )	3日目	-
3,160円 ( 3,476円 )	3日目	C-AHTFW30-S3M100-6
3,400円 ( 3,740円 )	3日目	-
3,980円 ( 4,378円 )	3日目	C-AHTFW30-S3M150-6
2,390円 ( 2,629円 )	3日目	C-AHTFW32-S2M040-3
2,530円 ( 2,783円 )	3日目	-
2,560円 ( 2,816円 )	3日目	C-AHTFW32-S2M060-3
2,660円 ( 2,926円 )	3日目	-
3,020円 ( 3,322円 )	3日目	C-AHTFW32-S2M100-4
4,360円 ( 4,796円 )	3日目	-
3,440円 ( 3,784円 )	3日目	C-AHTFW32-S3M100-8
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能	C-AHTFW32-S3M150-8
3,970円 ( 4,367円 )	3日目	-
3,980円 ( 4,378円 )	3日目	-
5,040円 ( 5,544円 )	3日目	-
2,550円 ( 2,805円 )	3日目	C-AHTFW36-S2M040-4
2,730円 ( 3,003円 )	3日目	C-AHTFW36-S2M060-4
2,760円 ( 3,036円 )	3日目	-
3,180円 ( 3,498円 )	3日目	C-AHTFW36-S2M100-5
4,000円 ( 4,400円 )	3日目	-
4,020円 ( 4,422円 )	3日目	C-AHTFW36-S3M100-10
5,150円 ( 5,665円 )	3日目	C-AHTFW36-S3M150-10
2,740円 ( 3,014円 )	3日目	C-AHTFW40-S2M040-4
2,800円 ( 3,080円 )	3日目	-
2,880円 ( 3,168円 )	3日目	C-AHTFW40-S2M060-5
2,990円 ( 3,289円 )	3日目	-
3,410円 ( 3,751円 )	3日目	C-AHTFW40-S2M100-6
4,410円 ( 4,851円 )	3日目	-
4,540円 ( 4,994円 )	3日目	C-AHTFW40-S3M100-10
4,570円 ( 5,027円 )	3日目	-
5,460円 ( 6,006円 )	3日目	-
5,470円 ( 6,017円 )	3日目	C-AHTFW40-S3M150-10

...

基本情報
納期・価格
概要・仕様

基本情報

規格拡張のご案内S2Mタイプで硬質アルマイトの表面処理が選べるようになりました。
S3Mタイプで無電解ニッケルメッキの表面処理が選べるようになりました。
ステンレス材質が選べるようになりました。関連商品ハイトルクタイミングプーリ S2Mタイプはこちらハイトルクタイミングプーリ S3Mタイプはこちらハイトルクタイミングベルト S2Mタイプはこちらハイトルクタイミングベルト S3Mタイプはこちらオープンエンドベルトはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■S2Mタイプ（両サイドベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTFW	KHTFW	NHTFW	SHTFW
AHTFW KHTFW NHTFW SHTFW	20	S2M040	3	2,240	2,450	2,680	2,770
		S2M060	3	2,370	2,640	2,850	2,890
		S2M040	4	2,260	2,520	2,710	2,750
		S2M060		2,440	2,790	2,930	3,040
		S2M100		2,880	3,130	3,440	3,410
	24	S2M040	6	2,290	2,660	2,770	-
	26	S2M040	6	2,320	2,710	2,780	-
	30	S2M040	3	2,330	2,730	2,790	2,980
		S2M060	3	2,470	3,020	2,960	3,290
		S2M100	4	2,950	3,340	3,540	3,060
		S2M040		2,350	2,810	2,810	3,340
		S2M060		2,520	3,060	3,020	3,640
		S2M040	6	2,380	2,810	2,850	-

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTFW	KHTFW	NHTFW	SHTFW
AHTFW KHTFW NHTFW SHTFW	32	S2M040	3	2,390	2,810	2,870	3,070
		S2M060	3	2,560	3,010	3,070	3,280
		S2M100	4	3,020	3,340	3,620	3,640
		S2M040	6	2,530	2,960	3,020	-
		S2M060	8	2,660	3,100	3,200	-
	36	S2M040	4	2,550	2,990	3,060	3,260
		S2M060	4	2,730	3,200	3,280	3,490
		S2M100	5	3,180	3,260	3,810	3,560
		S2M060	8	2,760	3,210	3,310	-
	40	S2M040	4	2,740	3,170	3,290	3,450
		S2M060	5	2,880	3,150	3,440	3,440
		S2M040	6	2,800	3,250	3,350	-
		S2M100	6	3,410	3,400	4,100	3,700
		S2M060	8	2,990	3,290	3,560	-
	48	S2M100	6	3,570	3,920	4,290	4,270
		S2M060	8	3,150	3,500	3,680	-
		S2M100	8	3,600	3,920	4,320	4,270
	50	S2M100	6	3,660	4,050	4,410	4,420
	50	S2M100	8	3,710	4,060	4,440	4,420
	60	S2M100	8	4,450	4,740	5,330	5,170

■S3Mタイプ（両サイドベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTFW	KHTFW	NHTFW	SHTFW
AHTFW KHTFW NHTFW SHTFW	20	S3M060	3	2,500	2,740	3,460	3,330
		S3M060	4	2,510	2,750	3,470	3,340
		S3M100	4	2,710	2,970	3,600	3,470
		S3M150	5	3,340	3,660	4,270	4,110
	24	S3M060	5	2,640	2,900	3,470	3,350
		S3M100	5	2,790	3,070	3,710	3,570
		S3M150	5	3,420	3,760	4,170	4,010
	25	S3M100	6	2,920	3,200	3,790	3,650
		S3M150	6	3,690	4,050	4,350	4,190
		S3M060	10	3,920	4,160	5,230	-
	26	S3M100	6	3,020	3,320	3,850	3,710
	26	S3M150	6	3,790	4,170	4,610	4,440
	28	S3M100	6	3,130	3,430	3,910	3,770
		S3M150	6	3,910	4,290	4,750	4,570
		S3M060	10	4,060	4,330	5,400	-
	30	S3M100	6	3,160	3,480	4,170	4,020
		S3M150	6	3,980	4,370	4,840	4,660
		S3M100	8	3,400	3,580	4,540	4,370
		S3M060	10	4,270	4,540	5,630	-
	32	S3M100	8	3,440	3,780	4,580	4,410
		S3M150	8	4,310	4,740	5,240	5,040
		S3M060	10	4,360	4,620	5,740	-
	34	S3M100	6	3,970	4,110	5,240	-
		S3M100	8	3,980	4,120	5,250	5,050
		S3M150	8	5,040	5,520	6,010	-
	36	S3M100	6	4,000	4,410	5,280	-
		S3M100	10	4,020	4,420	5,280	5,080
		S3M150	10	5,150	5,660	6,090	5,860
	40	S3M100	8	4,410	4,980	5,670	5,460
		S3M150	8	5,460	6,010	6,660	-
		S3M100	10	4,540	4,990	5,740	5,520
		S3M150	10	5,470	6,020	6,660	6,410
		S3M100	12	4,570	5,010	6,170	5,940
		S3M150	12	5,480	6,030	6,660	6,410
	44	S3M150	8	5,570	5,910	7,320	-
		S3M100	10	4,590	5,040	6,230	6,000
		S3M150	10	5,390	5,920	7,320	7,040
		S3M100	12	4,730	5,050	6,420	6,180
		S3M150	12	5,670	5,930	7,320	7,040
	48	S3M100	10	4,860	5,340	6,590	6,350
	48	S3M150	10	5,700	6,270	7,640	7,360
	50	S3M100	10	5,050	5,550	6,380	6,150
		S3M150	10	6,120	6,730	7,350	7,080
		S3M100	12	5,260	5,850	6,820	6,570
		S3M150	12	6,340	7,090	7,650	7,370
	60	S3M100	10	5,680	6,250	7,420	7,140
	60	S3M150	12	6,680	7,340	8,110	7,930

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜9	10〜12	13〜14	15〜30	31～50	51～100	101～
値引率	基準単価	5％	10％	18％	25%	35%	お見積り
出荷日	通常				+13日		お見積り

[ ! ]表示数量超えはWOSにてご確認
ください。

納期

●AHTFW・SHTFW

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律2,160円

●KHTFW・NHTFW

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

ベルト駆動部

満足度：5.02021/08/23

タイミングベルトの張り調整用部に使用しました。選定もし易く、とても重宝しました。

1人が参考にしています。

特別注文品

満足度：3.02023/02/09

この商品はお客様から受けた特別注文品に使用しました。具体的には、搬送用ベルトのアイドラーとして使用したものです。特に問題...もっと読む

0人が参考にしています。

搬送装置の試作

満足度：5.02020/06/11

ベルトのテンション調整に使用。バリエーションが豊富で良いです。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｔ５・Ｔ１０	フランジ付歯付アイドラー　両サイドベアリングタイプ　ＡＴ５・ＡＴ１０	フランジ付歯付アイドラー　センターベアリングタイプ　ＭＸＬ・ＸＬ	フランジ付歯付アイドラー　センターベアリングタイプ　Ｔ５・Ｔ１０	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ２Ｍタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	2,240円-	3,130円 -	3,210円 -	1,920円 -	2,990円 -	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目〜	3日目〜	3日目〜	5日目〜
特性・用途	該当なし	該当なし	-	該当なし	該当なし	-
種類	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
タイミングプーリ/アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	プーリ
材質証明書	対象外	対象外	対象外	対象外	対象外	対象

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ベルト種類

使用ベルト幅(mm)

歯数(T)

表面処理

材質

軸穴径 d(mm)

ベアリング位置

軸穴径 d(mm)

タイプ

CAD

出荷日

フランジ付歯付アイドラー 両サイドベアリングタイプ Ｓ２Ｍ・Ｓ３Ｍ

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ

この商品に関連するミスミユニット事例その他の事例を探す
