【エコノミーシリーズ】 RoHS対応タイミングプーリ T10タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,720円～3,015円

税込単価: 1,892円～3,317円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 固定寸法タイプ

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：在庫品1日目

【まとめ買いでお得】51個以上から大幅割引き！ミスミの低価格新ブランド【エコノ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
T10
プーリ形状
A形
表面処理
白アルマイト
材質
アルミ合金
タイミングプーリ/アイドラー
プーリ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が13型番あります。

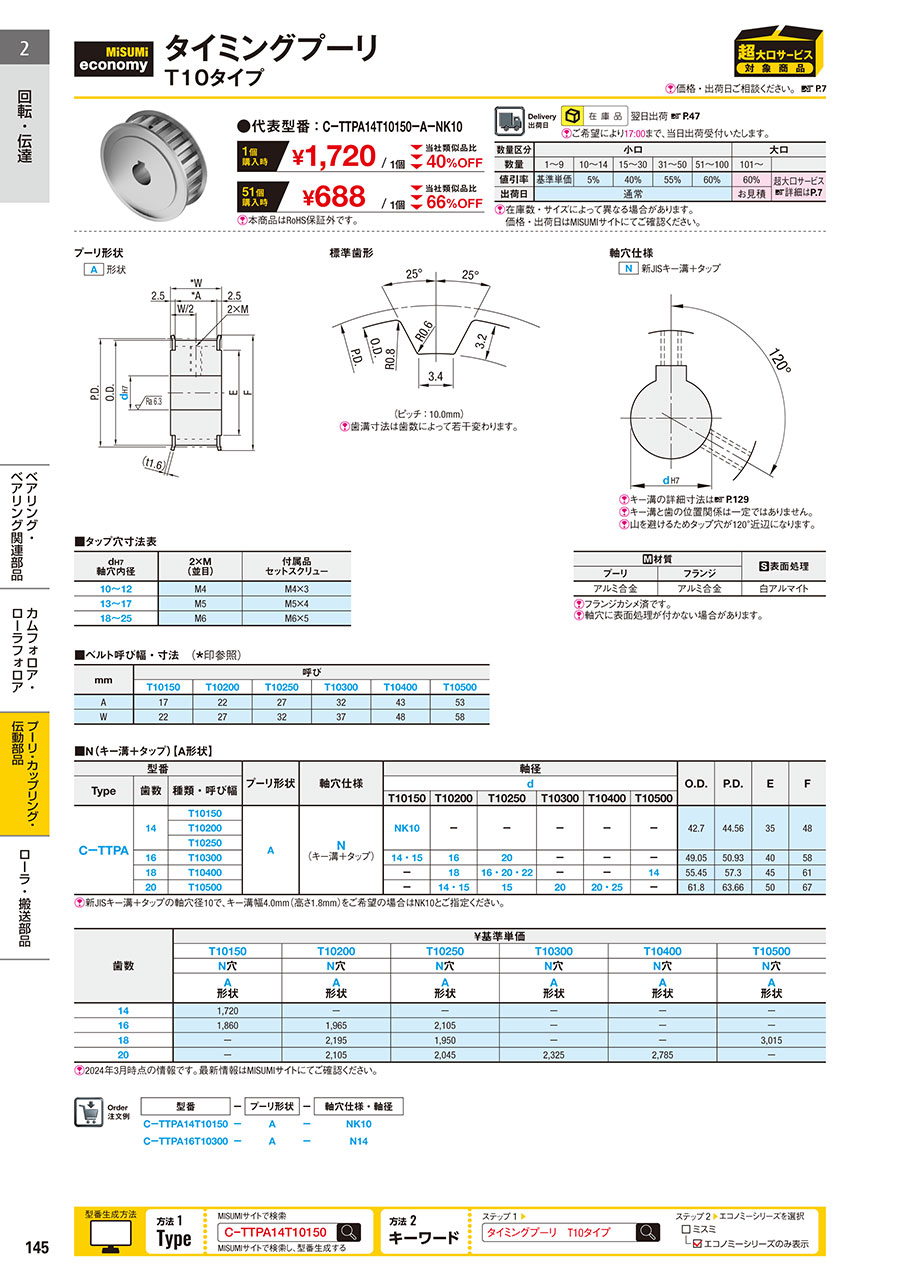

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

外径図

プーリ形状
A 形状 標準歯形 軸穴仕様
N 新JISキー溝 + タップ[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定ではありません。
[ ! ]山を避けるためタップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。（ピッチ：10.0mm）

[ M ]材質		[ S ]表面処理
プーリ	フランジ	[ S ]表面処理
アルミ合金	アルミ合金	白アルマイト

[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理が付かない場合があります。

■タップ穴寸法表

d_H7 軸穴内径	2×M (並目)	付属品セットスクリュ−
10～12	M4	M4×3
13～17	M5	M5×4
18～25	M6	M6×5

■ベルト呼び幅・寸法　（*印参照)

mm	呼び
mm	T10150	T10200	T10250	T10300	T10400	T10500
A	17	22	27	32	43	53
W	22	27	32	37	48	58

規格表

注文例	型番	ー	プーリ形状	ー	軸穴仕様・軸径
	CーTTPA14T10150	ー	A	ー	NK10
	CーTTPA16T10300	ー	A	ー	N14

■N（キー溝＋タップ）【A形状】

型番

プーリ形状

軸穴仕様

軸径

O.D.

P.D.

Type

歯数

種類・呼び幅

T10150

T10200

T10250

T10300

T10400

T10500

CーTTPA

T10150

N
(キー溝＋タップ)

NK10

ー

42.7

44.56

T10200

T10250

T10300

14・15

ー

49.05

50.93

T10400

ー

16・20・22

ー

55.45

57.3

T10500

ー

14・15

20・25

ー

61.8

63.66

[ ! ]新JISキー溝＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合はNK10とご指定ください。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥基準単価
	T10150	T10200	T10250	T10300	T10400	T10500
	N穴	N穴	N穴	N穴	N穴	N穴
	A 形状	A 形状	A 形状	A 形状	A 形状	A 形状
14	1,720	ー	ー	ー	ー	ー
16	1,860	1,965	2,105	ー	ー	ー
18	ー	2,195	1,950	ー	ー	3,015
20	ー	2,105	2,045	2,325	2,785	ー

製品比較情報

■当社類似品とエコノミーシリーズの違い

		当社類似品 TTPAなど	エコノミーシリーズ
材質	プーリ	アルミ合金/S45C相当/SUSU304	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUSU304	アルミ合金
表面処理		白アルマイト/黒アルマイト/ 硬質アルマイト/ 無電解ニッケルメッキ/四三酸化鉄皮膜	白アルマイト
歯数(T)選定単位		1歯単位指定	選択
軸穴仕様		8種類	1種類 N（キー溝 + タップ穴）
繰り返し位置決め精度（参考値）		高精度 ±0.05	中精度 ±0.1
付属品(セットスクリュー) ※軸穴P、N、C		あり	あり
RoHS10		対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（9/1時点）型番：C-TTPA16T10150-A-N14

数量	1個あたりプライスダウン率
1	ｰ
10	5%
15	40%
31	55%
51	60%

数量	当社類似品（TTPA16T10150-A-N14）	本商品	当社類似品比プライスダウン率
1	3,100円	1,860円	40%
10	2,944円	1,766円	40%
15	2,541円	1,116円	56%
31	2,170円	837円	61%
51	2,170円	744円	66%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

使用方法
	①駆動用駆動輪で従動輪を回すことで伝動
	①リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。

型番リスト

表示件数

型番

C-TTPA14T10150-A-NK10

特性・用途

使用ベルト幅

(mm)

歯数

(T)

軸穴径 d

(mm)

軸穴形状

RoHS?

最小発注数量

該当なし	15	14	10	NK	10	1個
該当なし	15	16	14	N	10	1個
該当なし	15	16	15	N	10	1個
該当なし	20	16	16	N	10	1個
-	25	16	20	N	10	1個
該当なし	25	18	20	N	10	1個
該当なし	50	18	14	N	10	1個
該当なし	20	20	14	N	10	1個
該当なし	20	20	15	N	10	1個
該当なし	25	20	15	N	10	1個
該当なし	30	20	20	N	10	1個
該当なし	40	20	20	N	10	1個
該当なし	40	20	25	N	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,720円 ( 1,892円 )	在庫品1日目当日出荷可能	TTPA14T10150-A
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能	TTPA16T10150-A
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能	TTPA16T10150-A
1,965円 ( 2,162円 )	在庫品1日目当日出荷可能	TTPA16T10200-A
2,105円 ( 2,316円 )	在庫品1日目当日出荷可能	TTPA16T10250-A
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能	TTPA18T10250-A
3,015円 ( 3,317円 )	在庫品1日目当日出荷可能	TTPA18T10500-A
2,105円 ( 2,316円 )	在庫品1日目当日出荷可能	TTPA20T10200-A
2,105円 ( 2,316円 )	在庫品1日目当日出荷可能	TTPA20T10200-A
2,045円 ( 2,250円 )	在庫品1日目当日出荷可能	TTPA20T10250-A
2,325円 ( 2,558円 )	在庫品1日目当日出荷可能	TTPA20T10300-A
2,785円 ( 3,064円 )	在庫品1日目当日出荷可能	TTPA20T10400-A
2,785円 ( 3,064円 )	在庫品1日目当日出荷可能	TTPA20T10400-A

詳細情報

基本情報

基本情報

【まとめ買いでお得】51個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応タイミングプーリ T10タイプのレビュー

この商品のレビューはありません
