【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 固定寸法タイプ

通常単価(税別): 910円～1,810円

税込単価: 1,001円～1,991円

通常出荷日：在庫品1日目当日出荷可能

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フリー指定タイプからお選び...

詳細を確認

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー T5タイプ

通常価格(税別)： 1,740円 (税込価格：1,914円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

RoHS対応・寸法フリー指定　でさらに選びやすくなったエコノミーシリーズタイミングプーリが発売開始！（商品ページはこちら）

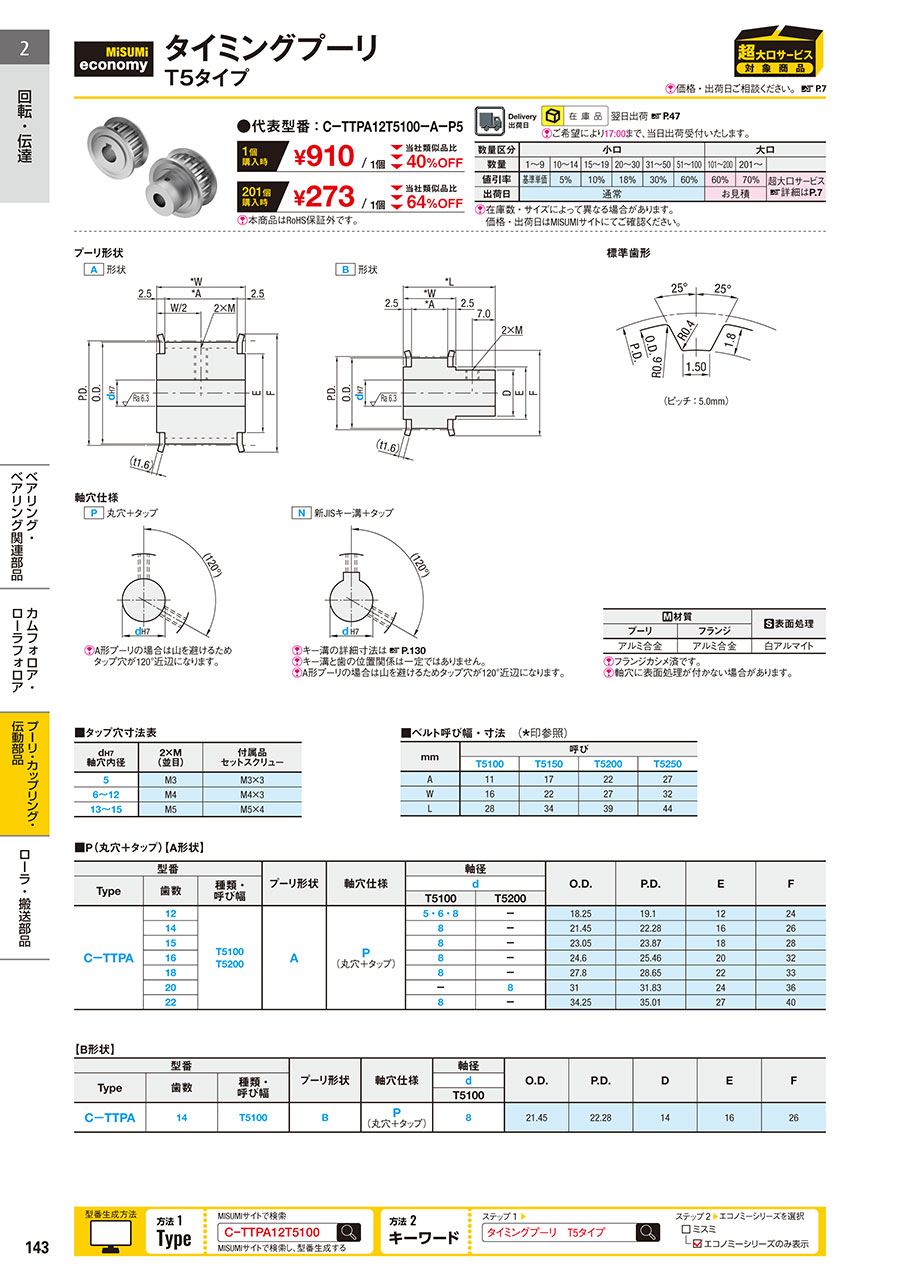

外形図

プーリ形状
A 形状
B 形状 標準歯形軸穴仕様
P 丸穴＋タップ
N 新JISキー溝＋タップ[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
ありません。
[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。（ピッチ：5.0mm）

[ M ]材質		[ S ]表面処理
プーリ	フランジ	[ S ]表面処理
アルミ合金	アルミ合金	白アルマイト

[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理が付かない場合があります。

■タップ穴寸法表

d_H7 軸穴内径	2×M (並目)	付属品セットスクリュ−
5	M3	M3×3
6～12	M4	M4×3
13～15	M5	M5×4

■ベルト呼び幅・寸法　（*印参照)

mm	呼び
mm	T5100	T5150	T5200	T5250
A	11	17	22	27
W	16	22	27	32
L	28	34	39	44

規格表

注文例		型番	ー	プーリ形状	ー	軸穴仕様・軸径
注文例		CーTTPA16T5100	ー	A	ー	P8

■P（丸穴＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径		O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			T5100	T5200
CーTTPA	12	T5100 T5200	A	P (丸穴＋タップ)	5・6・8	ー	18.25	19.1	12	24
	14				8	ー	21.45	22.28	16	26
	15				8	ー	23.05	23.87	18	28
	16				8	ー	24.6	25.46	20	32
	18				8	ー	27.8	28.65	22	33
	20				ー	8	31	31.83	24	36
	22				8	ー	34.25	35.01	27	40

【B形状】

型番			プーリ形状	軸穴仕様	軸径	O.D.	P.D.	D	E	F
Type	歯数	種類・呼び幅			ｄ
					T5100
C－TTPA	14	T5100	B	P (丸穴＋タップ)	8	21.45	22.28	14	16	26

■N（キー溝＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径				O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			T5100	T5150	T5200	T5250
CーTTPA	14	T5100 T5150 T5200 T5250	A	N (キー溝＋タップ)	8	ー	ー	ー	21.45	22.28	16	26
	15				8	ー	ー	ー	23.05	23.87	18	28
	16				ー	ー	8・NK10	ー	24.6	25.46	20	32
	18				8	ー	ー	ー	27.8	28.65	22	33
	20				8・14	12・NK10	12・15・NK10	ー	31	31.83	24	36
	24				ー	15	15	12	37.4	38.2	30	45
	25				ー	12	ー	ー	39	39.79	30	45
	26				ー	14・15	ー	12	40.6	41.38	35	48

[ ! ]新JISキー溝＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合はNK10とご指定ください。

【B形状】

型番			プーリ形状	軸穴仕様	軸径	O.D.	P.D.	D	E	F
Type	歯数	種類・呼び幅			ｄ
					T5100
C－TTPA	22	T5100	B	N (キー溝＋タップ)	12	34.25	35.01	24	27	40

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数

￥基準単価

T5100

T5150

T5200

T5250

P穴

N穴

P穴

N穴

P穴

N穴

P穴

N穴

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

910

ー

935

1,080

1,095

ー

965

ー

1,125

ー

990

ー

1,330

ー

1,005

ー

1,175

ー

1,220

ー

1,320

ー

1,240

ー

1,415

ー

1,190

ー

1,550

ー

1,680

ー

1,810

ー

1,985

ー

1,730

ー

1,780

ー

2,105

ー

製品比較情報

■当社類似品とエコノミーシリーズの違い

		当社類似品 TTPA□□T5など	エコノミーシリーズ C-TTPA□□T5 （本商品）	エコノミーシリーズでの類似品 E-TTPA□□T5 （後継品）
材質	プーリ	アルミ合金/S45C相当/SUS304	アルミ合金	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUS304	アルミ合金	アルミ合金
表面処理		白アルマイト/黒アルマイト /硬質アルマイト/無電解ニッケルメッキ /四三酸化鉄皮膜	白アルマイト	白アルマイト
寸法指定方法		フリー指定	固定寸法選択	フリー指定
軸穴仕様		8種類	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)
追加工		選択可	不可	不可
付属品（セットスクリュー）		あり	あり	あり
RoHS10		対応	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（9/1時点）型番：C-TTPA14T5100-B-P8

数量	1個あたりプライスダウン率
1	ｰ
10	5%
15	10%
20	18%
31	30%
51	60%
201	70%

数量	当社類似品（TTPA14T5100-B-P8）	本商品	当社類似品比プライスダウン率
1	1,800円	1,080円	40%
10	1,710円	1,025円	40%
15	1,620円	972円	40%
20	1,475円	885円	40%
31	1,260円	756円	40%
51	900円	432円	52%
201	900円	324円	64%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

使用方法
	①駆動用駆動輪で従動輪を回すことで伝動
	①リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。

型番リスト

表示件数

型番

特性・用途

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

軸穴径 d

(mm)

軸穴形状

RoHS?

最小発注数量

該当なし	10	12	A形	5	P	10	1個
該当なし	10	12	A形	6	P	10	1個
該当なし	10	12	A形	8	P	10	1個
該当なし	10	14	A形	8	N	10	1個
該当なし	10	14	A形	8	P	10	1個
該当なし	10	14	B形	8	P	10	1個
該当なし	10	15	A形	8	N	10	1個
該当なし	10	16	A形	8	P	10	1個
該当なし	10	20	A形	8	N	10	1個
-	10	20	A形	14	N	10	1個
該当なし	15	20	A形	12	N	10	1個
該当なし	15	20	A形	10	NK	10	1個
該当なし	20	20	A形	12	N	10	1個
該当なし	20	20	A形	15	N	10	1個
該当なし	10	22	A形	8	P	10	1個
該当なし	10	22	B形	12	N	10	1個
該当なし	15	24	A形	15	N	10	1個
該当なし	20	24	A形	15	N	10	1個
該当なし	15	25	A形	12	N	10	1個
該当なし	15	26	A形	14	N	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

910円 ( 1,001円 )	在庫品1日目当日出荷可能	TTPA12T5100-A
910円 ( 1,001円 )	在庫品1日目当日出荷可能	TTPA12T5100-A
910円 ( 1,001円 )	在庫品1日目当日出荷可能	TTPA12T5100-A-P8
1,095円 ( 1,205円 )	在庫品1日目当日出荷可能	TTPA14T5100-A
935円 ( 1,029円 )	在庫品1日目当日出荷可能	TTPA14T5100-A
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能	TTPA14T5100-B
1,125円 ( 1,238円 )	在庫品1日目当日出荷可能	TTPA15T5100-A
990円 ( 1,089円 )	在庫品1日目当日出荷可能	TTPA16T5100-A
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能	TTPA20T5100-A
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能	TTPA20T5100-A
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	TTPA20T5150-A
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	TTPA20T5150-A
1,415円 ( 1,557円 )	在庫品1日目当日出荷可能	TTPA20T5200-A
1,415円 ( 1,557円 )	在庫品1日目当日出荷可能	TTPA20T5200-A
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	TTPA22T5100-A
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能	TTPA22T5100-B
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	TTPA24T5150-A
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能	TTPA24T5200-A
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能	TTPA25T5150-A
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能	TTPA26T5150-A

詳細情報

基本情報

基本情報

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フリー指定タイプからお選びください。（こちら）
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
