【エコノミーシリーズ】 RoHS対応 位置決めピン 大頭球面タイプ

【エコノミーシリーズ】 RoHS対応 位置決めピン 大頭球面タイプ
通常単価(税別)
320円～850円
税込単価
352円～935円
通常出荷日：在庫品1日目当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認
  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

今見ている商品の標準品

位置決めピン　大頭球面タイプ　－圧入－

ミスミ

位置決めピン　大頭球面タイプ　－圧入－
通常価格(税別)： 400円 (税込価格：440円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 位置決めピン 大頭テーパタイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 位置決めピン 大頭テーパタイプ
通常価格(税別)： 270円 (税込価格：297円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

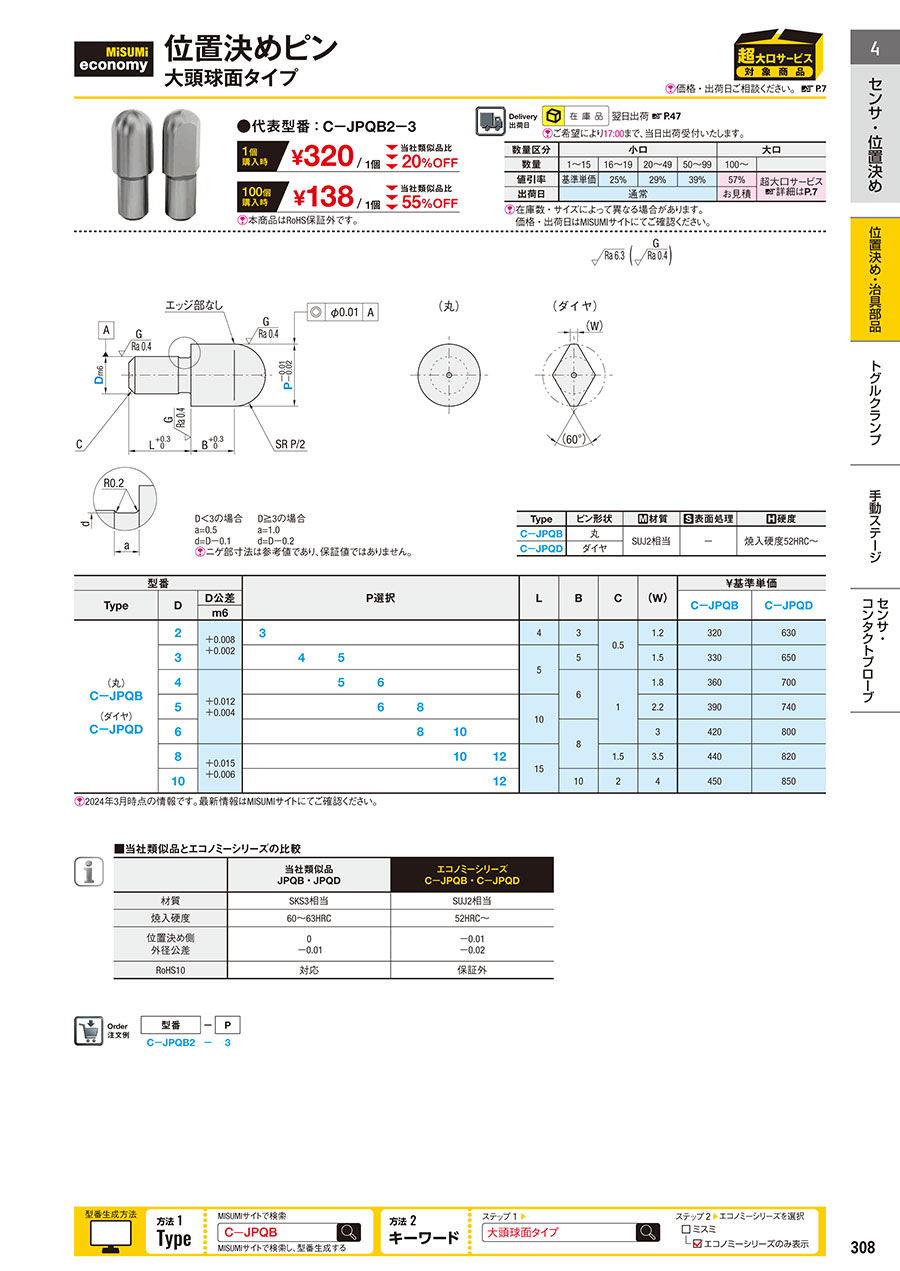

外形図・規格表

外形図

（丸）

（ダイヤ）

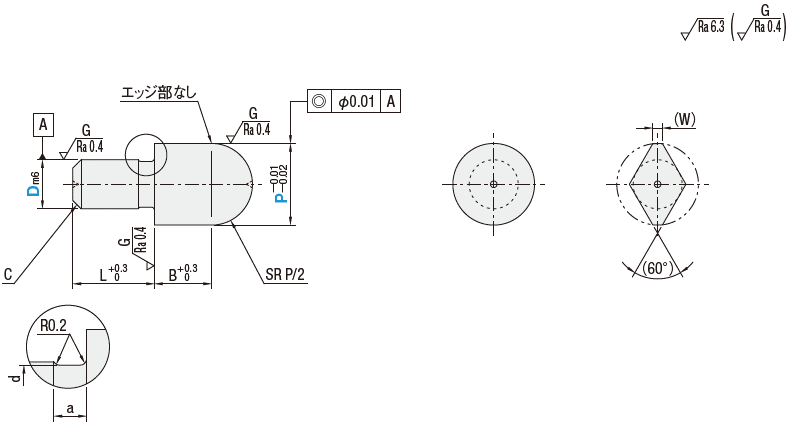

位置決めピン寸法図と図面
D＜3の場合
a=0.5
d=D－0.1
D≧3の場合
a=1.0
d=D－0.2
[ ! ]ニゲ部寸法は参考値であり、保証値ではありません。
規格表
Typeピン形状 [ M ]材質[ S ]表面処理[ H ]硬度
C－JPQB丸SUJ2相当－焼入硬度52HRC～
C－JPQDダイヤ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番P選択LBC(W)￥基準単価
TypeDD公差C－JPQBC－JPQD
m6
(丸)
C－JPQB

(ダイヤ)
C－JPQD		2＋0.008
＋0.002		3      430.51.2320630
3 45    551.5330650
4＋0.012
＋0.004		  56   611.8360700
5   68  102.2390740
6    810 83420800
8＋0.015
＋0.006		     1012151.53.5440820
10      121024450850
注文例 型番-P
 C-JPQB6-8
製品比較情報
 当社類似品
JPQB・JPQD		エコノミーシリーズ
C－JPQB・C－JPQD
材質SKS3相当SUJ2相当
焼入硬度60〜63HRC52HRC〜
位置決め側
外径公差		0
－0.01		－0.01
－0.02
RoHS10対応対応
■当社類似品との価格比較
  プライスダウン率価格例（24年3月時点）  型番：C-JPQB2-3

数量1個あたり
プライスダウン率
1ｰ
1625%
2029%
5039%
10157%
数量当社類似品
（JPQB2-3）		本商品当社類似品比
プライスダウン率
1400円320円20%
16380円240円37%
20360円228円37%
50328円196円40%
101308円138円55%
   各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。


型番リスト

表示件数
  • 1
    • 型番
    C-JPQB2-3
    C-JPQB3-4
    C-JPQB3-5
    C-JPQB4-5
    C-JPQB4-6
    C-JPQB5-6
    C-JPQB5-8
    C-JPQB6-8
    C-JPQB6-10
    C-JPQB8-10
    C-JPQB8-12
    C-JPQB10-12
    C-JPQD2-3
    C-JPQD3-4
    C-JPQD3-5
    C-JPQD4-5
    C-JPQD4-6
    C-JPQD5-6
    C-JPQD5-8
    C-JPQD6-8
    C-JPQD6-10
    C-JPQD8-10
    C-JPQD8-12
    C-JPQD10-12

    導入側先端形状

    導入側外径 P

    (mm)

    取付側外径 D

    (mm)

    		RoHS?最小発注数量
    丸
    3
    2
    10
    1個
    丸
    4
    3
    10
    1個
    丸
    5
    3
    10
    1個
    丸
    5
    4
    10
    1個
    丸
    6
    4
    10
    1個
    丸
    6
    5
    10
    1個
    丸
    8
    5
    10
    1個
    丸
    8
    6
    10
    1個
    丸
    10
    6
    10
    1個
    丸
    10
    8
    10
    1個
    丸
    12
    8
    10
    1個
    丸
    12
    10
    10
    1個
    ダイヤ
    3
    2
    10
    1個
    ダイヤ
    4
    3
    10
    1個
    ダイヤ
    5
    3
    10
    1個
    ダイヤ
    5
    4
    10
    1個
    ダイヤ
    6
    4
    10
    1個
    ダイヤ
    6
    5
    10
    1個
    ダイヤ
    8
    5
    10
    1個
    ダイヤ
    8
    6
    10
    1個
    ダイヤ
    10
    6
    10
    1個
    ダイヤ
    10
    8
    10
    1個
    ダイヤ
    12
    8
    10
    1個
    ダイヤ
    12
    10
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    320円
    ( 352円 )
    在庫品1日目当日出荷可能

    JPQB2-3

    330円
    ( 363円 )
    在庫品1日目当日出荷可能

    JPQB3-4

    330円
    ( 363円 )
    在庫品1日目当日出荷可能

    JPQB3-5

    360円
    ( 396円 )
    在庫品1日目当日出荷可能

    JPQB4-5

    360円
    ( 396円 )
    在庫品1日目当日出荷可能

    JPQB4-6

    390円
    ( 429円 )
    在庫品1日目当日出荷可能

    JPQB5-6

    390円
    ( 429円 )
    在庫品1日目当日出荷可能

    JPQB5-8

    420円
    ( 462円 )
    在庫品1日目当日出荷可能

    JPQB6-8

    420円
    ( 462円 )
    在庫品1日目当日出荷可能

    JPQB6-10

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    JPQB8-10

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    JPQB8-12

    450円
    ( 495円 )
    在庫品1日目当日出荷可能

    JPQB10-12

    630円
    ( 693円 )
    在庫品1日目当日出荷可能

    JPQD2

    650円
    ( 715円 )
    在庫品1日目当日出荷可能

    JPQD3

    650円
    ( 715円 )
    在庫品1日目当日出荷可能

    JPQD3

    700円
    ( 770円 )
    在庫品1日目当日出荷可能

    JPQD4

    700円
    ( 770円 )
    在庫品1日目当日出荷可能

    JPQD4

    740円
    ( 814円 )
    在庫品1日目当日出荷可能

    JPQD5

    740円
    ( 814円 )
    在庫品1日目当日出荷可能

    JPQD5

    800円
    ( 880円 )
    在庫品1日目当日出荷可能

    JPQD6

    800円
    ( 880円 )
    在庫品1日目当日出荷可能

    JPQD6

    820円
    ( 902円 )
    在庫品1日目当日出荷可能

    JPQD8

    820円
    ( 902円 )
    在庫品1日目当日出荷可能

    JPQD8

    850円
    ( 935円 )
    在庫品1日目当日出荷可能

    JPQD10

  • 1

    • 詳細情報

    基本情報


    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
