【エコノミーシリーズ】 RoHS対応位置決めピン大頭テーパタイプ

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): 270円～450円

税込単価: 297円～495円

今見ている商品の標準品

クオリティー品

ミスミ

位置決めピン　大頭テーパタイプ　－圧入－

4.8

通常価格(税別)： 340円 (税込価格：374円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応位置決めピン大頭球面タイプ

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
材質
スチール
詳細材質
SUJ2(相当含む)
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
ストレート（圧入）
表面処理
なし
熱処理
ズブ焼入
スチール種類
SUJ2相当
導入側外径公差
-0.01/-0.02
取付側公差
m6
寸法指定タイプ
P尺寸固定
材質証明書
対象
材質証明書：材質
SUJ2相当

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

未確定：候補が28型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

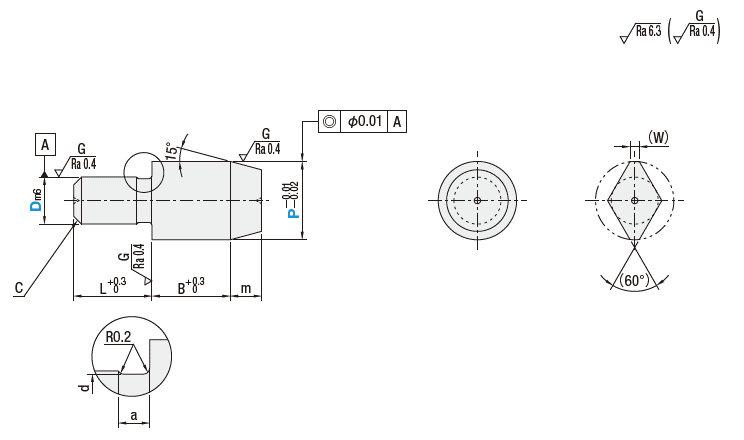

外形図

（丸）

（ダイヤ）

D＜3の場合
a=0.5
d=D－0.1

D≧3の場合
a=1.0
d=D－0.2

[ ! ]ニゲ部寸法は参考値であり、保証値ではありません。

規格表

Type	ピン形状	[ M ]材質	[ S ]表面処理	[ H ]硬度
C－JPBB	丸	SUJ2相当	－	焼入硬度52HRC～
C－JPDB	ダイヤ	SUJ2相当	－	焼入硬度52HRC～

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			P選択							L	B	C	m	(W)	￥基準単価
Type	D	D公差													C－JPBB	C－JPDB
Type	D	m6													C－JPBB	C－JPDB
(丸) C－JPBB (ダイヤ) C－JPDB	2	＋0.008 ＋0.002	3	4						4	3	0.5	1	1.2	270	310
	3	＋0.008 ＋0.002		4	5	6				5	5	0.5	2	1.5	280	330
	4	＋0.012 ＋0.004			5	6				5	6	1	3	1.8	300	360
	5					6	8			10	6			2.2	320	390
	6						8	10		10	8			3	350	400
	8	＋0.015 ＋0.006						10	12	15	8	1.5	4	3.5	360	440
	10	＋0.015 ＋0.006							12	15	10	2	4	4	380	450

注文例		型番	-	P
注文例		C-JPBB6	-	8

製品比較情報

	当社類似品 JPBB・JPDB	エコノミーシリーズ C－JPBB・C－JPDB
材質	SKS3相当	SUJ2相当
焼入硬度	60～63HRC	52HRC～
位置決め側外径公差	0 －0.01	－0.01 －0.02
RoHS10	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（24年3月時点）型番：C-JPBB2-3

数量	1個あたりプライスダウン率
1	ｰ
5	5%
20	32%
50	36%
100	52%

数量	当社類似品（JPBB2-3）	本商品	当社類似品比プライスダウン率
1	340円	270円	21%
5	323円	256円	21%
20	306円	184円	40%
50	289円	173円	40%
100	261円	130円	50%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
