【エコノミーシリーズ】 RoHS対応 ケーブルキャリア 内外周側スナップ開閉タイプ
- 通常単価(税別)
- 1,737円～9,191円
- 税込単価
- 1,911円～10,110円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する未確定：候補が3,584型番あります。
外形図・規格表

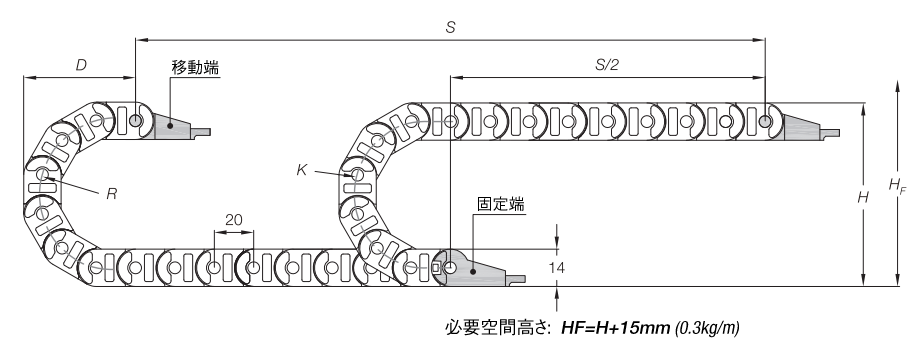

外形図
S = ストローク長さ
R = 曲げ半径
H = 取付高さ
D = 限界位置時に戻る最小距離
K = π*R+安全余裕値
R = 曲げ半径
H = 取付高さ
D = 限界位置時に戻る最小距離
K = π*R+安全余裕値

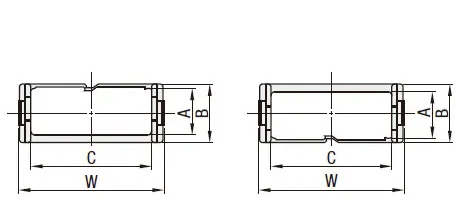

断面図
外周側押込
内周側押込
内側高さ 10
内側高さ 15
内側高さ 20
内側高さ 32
| 本体材質 | PA+ガラス繊維 | ||
| 取付ブラケット材質 | |||
| 本体使用温度 | -40~80℃ |
規格表
| 型式 （Type・内側高さA） | - | 内側幅 C | - | 曲げ半径 R | - | リンク数 |
| C-MSU10 | - | 15 | - | 18 | - | 11 |
| Type | A （内側高さ） | B （外側高さ） | Ｃ （内側幅） | Ｗ （外側幅） | Ｐ （ピッチ） | Ｒ （曲げ半径） | リンク数 | ケーブル 挿入面 | H1 （取付け高さ） | 必要空間 高さH | 推奨長さの 安全余裕値 | E | 歯数 |
| C－MSU | 10 | 14 | 15* | 22 | 20 | 18 | 10～65 | 外周面 | 50 | 60 | 100 | － | 2 |
| 28 | 70 | 80 | 130 | ||||||||||
| 38 | 90 | 100 | 160 | ||||||||||
| 15 | 19 | 15* | 23 | 28 | 75 | 85 | 130 | － | |||||
| 20 | 28 | 38 | 95 | 105 | 160 | － | |||||||
| 30 | 38 | 48 | 115 | 125 | 195 | 22 | 3 | ||||||
| 20 | 25 | 25 | 36 | 30 | 28 | 81 | 91 | 150 | 10 | ||||
| 38 | 101 | 111 | 180 | ||||||||||
| 48 | 121 | 131 | 215 | ||||||||||
| 40 | 51 | 75 | 175 | 185 | 300 | 23 | 4 | ||||||
| 32 | 39 | 25 | 36 | 50 | 139 | 154 | 220 | － | 3 | ||||
| 60 | 159 | 174 | 250 | ||||||||||
| 40 | 51 | 75 | 189 | 204 | 300 | 25 | 4 | ||||||
| 50 | 61 | 100 | 239 | 254 | 375 | 37 | 5 | ||||||
| C－MSD | 10 | 14 | 15* | 22 | 20 | 18 | 内周面 | 50 | 60 | 100 | － | 2 | |
| 28 | 70 | 80 | 130 | ||||||||||
| 38 | 90 | 100 | 160 | ||||||||||
| 15 | 19 | 15* | 23 | 28 | 75 | 85 | 130 | － | |||||
| 20 | 28 | 38 | 95 | 105 | 160 | － | |||||||
| 30 | 38 | 48 | 115 | 125 | 195 | 22 | 3 | ||||||
| 20 | 25 | 25 | 36 | 30 | 28 | 81 | 91 | 150 | 10 | ||||
| 38 | 101 | 111 | 180 | ||||||||||
| 48 | 121 | 131 | 215 | ||||||||||
| 40 | 51 | 75 | 175 | 185 | 300 | 23 | 4 | ||||||
| 32 | 39 | 25 | 36 | 50 | 139 | 154 | 220 | － | 3 | ||||
| 60 | 159 | 174 | 250 | ||||||||||
| 40 | 51 | 75 | 189 | 204 | 300 | 25 | 4 | ||||||
| 50 | 61 | 100 | 239 | 254 | 375 | 37 | 5 |
[ ! ] ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
[ ! ] 本体（リンク）のみ、又は取付ブラケットのみの販売はしておりません。
[ ! ] 最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 当社類似品 MHPUS202-30-20-A | エコノミーシリーズ C-MSU15-15-28-20 | ||
| フラップ開方向 | 外側 | 外側・内側（型式違い） | |
| 曲げ半径(mm) | 30 | 28 | |
| 取付方向 | 外周・内周 | 外周・内周 | |
| A（内寸縦） | 14 | 15 | |
| Ｂ（外寸高さ） | 20 | 19 | |
| 本体寸法 | Ｃ（内寸横） | 14 | 15 |
| (mm) | Ｗ（外寸幅） | 26 | 23 |
| Ｐ（リンクピッチ） | 25 | 20 | |
| 取付高さ(mm) | 80 | 75 | |
| 必要空間高さ(mm) | 95 | 85 | |
| 取付ブラケット | 形状が異なりますのでご確認ください | ||
| 本体使用温度 | -10~80℃ | -40~80℃ | |
| 本体材質 | ナイロン6＋ガラス20% | PA+ガラス繊維 | |
| 取付ブラケット材質 | SPCC、三価ユニクロメッキ | ||
概要・仕様
電線・ホースなどの配線内容に応じて、適切なケーブルキャリアを選定してください。
＜選定例＞
外径20mmのケーブルを1本収納する場合：
ケーブルの外径が内部高さの80%未満である必要があるため、
必要な内部高さ H≧20÷0.8＝25mm以上となります。
外径20mmのケーブルを1本収納する場合：
ケーブルの外径が内部高さの80%未満である必要があるため、
必要な内部高さ H≧20÷0.8＝25mm以上となります。
＜仕様選定における5つのポイント＞

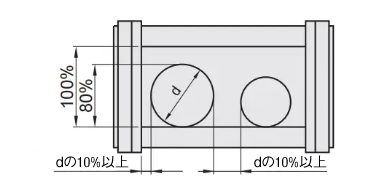

① 内部高さの確保：収納するケーブル・ホースの外径が、ケーブルキャリアの内部高さの80%以内に収まるようにしてください。
② 占有率の目安：ケーブルキャリア内に収納する総断面積は、内部高さ × 内部幅の60%以内としてください。
③ 曲げ半径の選定：複数種のケーブルやホースを一緒に収納する場合は、最も大きな最小曲げ半径に合わせてキャリアの曲げ半径を選定してください。
④ 内壁との間隔：ケーブルやホースの外径に対して、キャリアの内壁との間隔は10%以上を確保してください。
⑤ 相互間の間隔：隣り合うケーブル・ホース同士の間隔も、より外径の大きい方の10%以上を空けて配置してください。
ケーブルキャリア長さの計算方法
ケーブルキャリアの固定点は、ストロークの中央に設置することを推奨します。
ケーブルキャリア本体・ケーブル・チューブの必要長が最小限となり、材料コストおよび設置コストを抑えることができます。

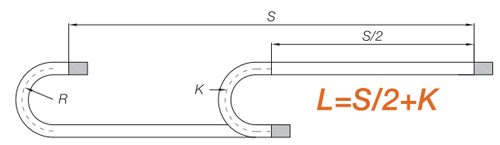

ケーブルキャリアの固定点をストローク中央に設置

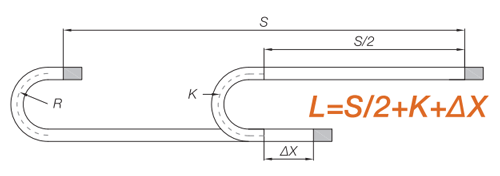

固定点がストローク中央からずれている場合
L = キャリアの必要長さ
S = ストローク長
K = π*R+安全余裕値
R = 曲げ半径
ΔX = 固定点が中央からずれた距離
S = ストローク長
K = π*R+安全余裕値
R = 曲げ半径
ΔX = 固定点が中央からずれた距離

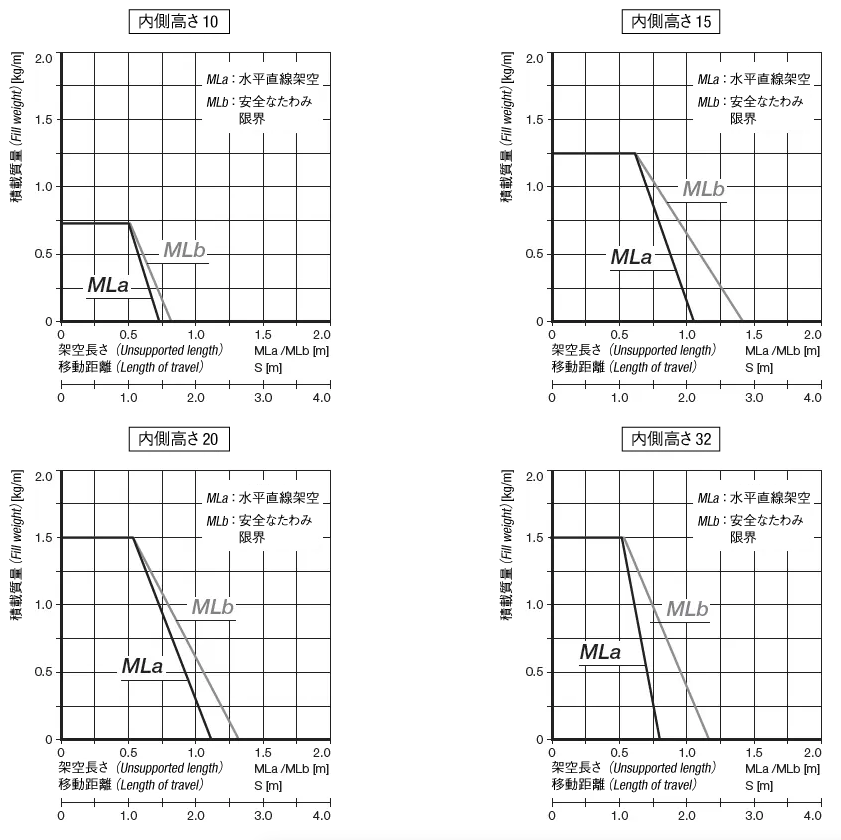

技術データ
| 速度/加速度 MLa | 最大5[m/s]/最大10[m/s2] |
| 速度/加速度 MLb | 最大2[m/s]/最大4[m/s2] |
| 許容温度 | -40℃～80℃ |
| 可燃性クラス | UL94 V2 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,737円 ( 1,911円 ) | 7日目〜 |
1,766円 ( 1,943円 ) | 7日目〜 |
1,796円 ( 1,976円 ) | 7日目〜 |
1,829円 ( 2,012円 ) | 7日目〜 |
1,858円 ( 2,044円 ) | 7日目〜 |
1,888円 ( 2,077円 ) | 7日目〜 |
1,919円 ( 2,111円 ) | 7日目〜 |
1,948円 ( 2,143円 ) | 7日目〜 |
1,979円 ( 2,177円 ) | 7日目〜 |
2,012円 ( 2,213円 ) | 7日目〜 |
2,040円 ( 2,244円 ) | 7日目〜 |
2,080円 ( 2,288円 ) | 7日目〜 |
2,111円 ( 2,322円 ) | 7日目〜 |
2,141円 ( 2,355円 ) | 7日目〜 |
2,161円 ( 2,377円 ) | 7日目〜 |
2,193円 ( 2,412円 ) | 7日目〜 |
2,235円 ( 2,459円 ) | 7日目〜 |
2,254円 ( 2,479円 ) | 7日目〜 |
2,285円 ( 2,514円 ) | 7日目〜 |
2,314円 ( 2,545円 ) | 7日目〜 |
2,345円 ( 2,580円 ) | 7日目〜 |
2,375円 ( 2,613円 ) | 7日目〜 |
2,401円 ( 2,641円 ) | 7日目〜 |
2,437円 ( 2,681円 ) | 7日目〜 |
2,480円 ( 2,728円 ) | 7日目〜 |
2,496円 ( 2,746円 ) | 7日目〜 |
2,541円 ( 2,795円 ) | 7日目〜 |
2,559円 ( 2,815円 ) | 7日目〜 |
2,604円 ( 2,864円 ) | 7日目〜 |
2,635円 ( 2,899円 ) | 7日目〜 |
2,650円 ( 2,915円 ) | 7日目〜 |
2,696円 ( 2,966円 ) | 7日目〜 |
2,727円 ( 3,000円 ) | 7日目〜 |
2,758円 ( 3,034円 ) | 7日目〜 |
2,790円 ( 3,069円 ) | 7日目〜 |
2,803円 ( 3,083円 ) | 7日目〜 |
2,851円 ( 3,136円 ) | 7日目〜 |
2,862円 ( 3,148円 ) | 7日目〜 |
2,912円 ( 3,203円 ) | 7日目〜 |
2,945円 ( 3,240円 ) | 7日目〜 |
2,954円 ( 3,249円 ) | 7日目〜 |
3,006円 ( 3,307円 ) | 7日目〜 |
3,037円 ( 3,341円 ) | 7日目〜 |
3,067円 ( 3,374円 ) | 7日目〜 |
3,098円 ( 3,408円 ) | 7日目〜 |
3,106円 ( 3,417円 ) | 7日目〜 |
3,159円 ( 3,475円 ) | 7日目〜 |
3,190円 ( 3,509円 ) | 7日目〜 |
3,220円 ( 3,542円 ) | 7日目〜 |
3,253円 ( 3,578円 ) | 7日目〜 |
3,258円 ( 3,584円 ) | 7日目〜 |
3,314円 ( 3,645円 ) | 7日目〜 |
3,345円 ( 3,680円 ) | 7日目〜 |
3,375円 ( 3,713円 ) | 7日目〜 |
3,406円 ( 3,747円 ) | 7日目〜 |
3,411円 ( 3,752円 ) | 7日目〜 |
1,740円 ( 1,914円 ) | 8日目〜 |
1,772円 ( 1,949円 ) | 8日目〜 |
1,803円 ( 1,983円 ) | 8日目〜 |
1,833円 ( 2,016円 ) | 8日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS対応品です。
- ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
概要・仕様
使用方法
■取付方向
移動端用・外周取付・内周取付固定端用・外周取付・内周取付■ケーブルの収納方法■ケーブルの取り外し方法●ケーブルを引っ張るだけで取り外し
ができます。[ ! ]新規設計の場合、ケーブルキャリアのリンクが不足する可能性があります。
1、2リンク程度長めに選定し、装置取付時に調整（取り外し）されることをおすすめします。
移動端用・外周取付・内周取付固定端用・外周取付・内周取付■ケーブルの収納方法■ケーブルの取り外し方法●ケーブルを引っ張るだけで取り外しができます。[ ! ]新規設計の場合、ケーブルキャリアのリンクが不足する可能性があります。
1、2リンク程度長めに選定し、装置取付時に調整（取り外し）されることをおすすめします。
