【エコノミーシリーズ】 RoHS対応 ケーブルキャリア 内外周フラップ開閉タイプ
- 通常単価(税別)
- 1,872円～15,925円
- 税込単価
- 2,059円～17,518円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する外形図・規格表
S = ストローク長さR = 曲げ半径
H = 取付け高さ
D = 限界位置時に戻る最小距離
K = π*R+安全余裕値断面図

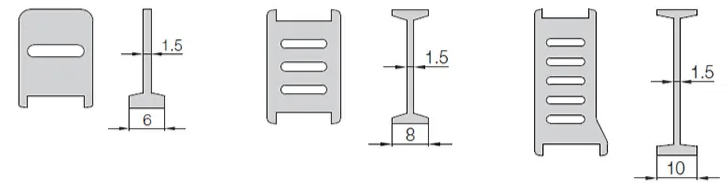

内側高さ 10
内側高さ 15
内側高さ 20
内側高さ 32
[ ! ] 取付ブラケットの固定端を下側、移動端を上側になるように取り付けてください。（外径寸法図の位置関係参照）
[ ! ] 取付ブラケットの形状はサイズにより異なります
| 本体材質 | PA+ガラス繊維 | ||
| 取付ブラケット材質 | |||
| 本体使用温度 | -40~120℃ |
| 型式 （Type・内側高さA） | - | 内側幅 C | - | 曲げ半径 R | - | リンク数 | - | 仕切板 | - | 仕切板 数 |
| C-MPU10 | - | 10 | - | 18 | - | 11 | ||||
| C-MPU15 | - | 20 | - | 28 | - | 10 | - | S15 | - | 4 |
| 型式 | B | C | W | P | R | リンク数 | 仕切板 | 仕切板数 | ケーブル 挿入面 | 取付寸法 | 必要空間高さ | E | 歯数 | ||||
| （対応する曲げ半径） | |||||||||||||||||
| Type | 開閉方式 | A | H | D | K | HF | |||||||||||
| (内側高さ) | (外側高さ) | (内側幅) | (外側幅) | (ピッチ) | (曲げ半径) | ||||||||||||
| C－MPU | 外側 | 10 | 14 | 10 | 17 | 20 | 18 28 38 | 10～65 | － | － | 外周面 | 50 70 90 | 45 55 65 | 100 130 160 | H+10 | － | 1 |
| 20 | 27 | － | 2 | ||||||||||||||
| 30 | 37 | 22 | 3 | ||||||||||||||
| 40 | 47 | 32 | 4 | ||||||||||||||
| 15 | 19 | 10 | 18 | 28 38 48 | S15 | 4～65 | 75 95 115 | 58 68 78 | 130 160 195 | H+15 | － | 1 | |||||
| 15 | 23 | － | 2 | ||||||||||||||
| 20 | 28 | － | 2 | ||||||||||||||
| 30 | 38 | 22 | 3 | ||||||||||||||
| 40 | 48 | 32 | 4 | ||||||||||||||
| 50 | 58 | 42 | 5 | ||||||||||||||
| 20 | 25 | 15 | 26 | 30 | 38 48 75 100 | S20 | 101 121 175 225 | 81 91 118 143 | 180 215 300 375 | H+20 | - | 2 | |||||
| 25 | 36 | 10 | 3 | ||||||||||||||
| 40 | 51 | 23 | 4 | ||||||||||||||
| 50 | 61 | 35 | 5 | ||||||||||||||
| 60 | 71 | 48 | 6 | ||||||||||||||
| 70 | 81 | 54 | 7 | ||||||||||||||
| 80 | 91 | 65 | 8 | ||||||||||||||
| 32 | 39 | 40 | 51 | 50 | S32 | 139 | 100 | 220 | H+25 | 25 | 4 | ||||||
| 50 | 61 | 60 | 159 | 110 | 250 | 37 | 5 | ||||||||||
| 60 | 71 | 75 | 189 | 125 | 300 | 48 | 6 | ||||||||||
| 80 | 91 | 100 | 239 | 150 | 375 | 65 | 8 | ||||||||||
| C－MPD | 内側 | 10 | 14 | 10 | 17 | 20 | 18 28 38 | － | － | 内周面 | 50 70 90 | 45 55 65 | 100 130 160 | H+10 | － | 1 | |
| 20 | 27 | － | 2 | ||||||||||||||
| 30 | 37 | 22 | 3 | ||||||||||||||
| 40 | 47 | 32 | 4 | ||||||||||||||
| 15 | 19 | 10 | 18 | 28 38 48 | S15 | 4～65 | 75 95 115 | 58 68 78 | 130 160 195 | H+15 | － | 1 | |||||
| 15 | 23 | － | 2 | ||||||||||||||
| 20 | 28 | － | 2 | ||||||||||||||
| 30 | 38 | 22 | 3 | ||||||||||||||
| 40 | 48 | 32 | 4 | ||||||||||||||
| 50 | 58 | 42 | 5 | ||||||||||||||
| 20 | 25 | 15 | 26 | 30 | 38 48 75 100 | S20 | 101 121 175 225 | 81 91 118 143 | 180 215 300 375 | H+20 | － | 2 | |||||
| 25 | 36 | 10 | 3 | ||||||||||||||
| 40 | 51 | 23 | 4 | ||||||||||||||
| 50 | 61 | 35 | 5 | ||||||||||||||
| 60 | 71 | 48 | 6 | ||||||||||||||
| 70 | 81 | 54 | 7 | ||||||||||||||
| 80 | 91 | 65 | 8 | ||||||||||||||
| 32 | 39 | 40 | 51 | 50 | S32 | 139 | 100 | 220 | H+25 | 25 | 4 | ||||||
| 50 | 61 | 60 | 159 | 110 | 250 | 37 | 5 | ||||||||||
| 60 | 71 | 75 | 189 | 125 | 300 | 48 | 6 | ||||||||||
| 80 | 91 | 100 | 239 | 150 | 375 | 65 | 8 | ||||||||||
※一部組立品もございますが、お客様組立前提の商品となります。
[ ! ] 本体（リンク）のみ、又は取付ブラケットのみの販売はしておりません。
[ ! ] 仕切板数はリンク数によって選択肢が変わります。
[ ! ] 最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 当社類似品 MHPUS202-30-20 | エコノミーシリーズ C-MPU15-15-28-20 | ||
| フラップ開方向 | 外側 | 外側・内側（型式違い） | |
| 曲げ半径(mm) | 30 | 28 | |
| 取付方向 | 外周・内周 | 外周・内周 | |
| A（内寸縦） | 14 | 15 | |
| Ｂ（外寸高さ） | 20 | 19 | |
| 本体寸法 | Ｃ（内寸横） | 14 | 15 |
| (mm) | Ｗ（外寸幅） | 26 | 23 |
| Ｐ（リンクピッチ） | 25 | 20 | |
| 取付高さ(mm) | 80 | 75 | |
| 必要空間高さ(mm) | 95 | 90 | |
| 取付ブラケット | 形状が異なりますのでご確認ください | ||
| 本体使用温度 | -10~80℃ | -40~120℃ | |
| 本体材質 | ナイロン6＋ガラス20% | PA+ガラス繊維 | |
| 取付ブラケット材質 | SPCC、三価ユニクロメッキ | ||
概要・仕様
電線・ホースなどの配線内容に応じて、適切なケーブルキャリアを選定してください。
外径20mmのケーブルを1本収納する場合：
ケーブルの外径が内部高さの80%未満である必要があるため、
必要な内部高さ H≧20÷0.8＝25mm以上となります。

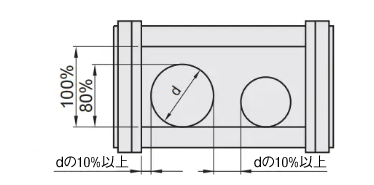

＜仕様選定における5つのポイント＞
① 内部高さの確保：収納するケーブル・ホースの外径が、ケーブルキャリアの内部高さの80%以内に収まるようにしてください。
② 占有率の目安：ケーブルキャリア内に収納する総断面積は、内部高さ × 内部幅の60%以内としてください。
③ 曲げ半径の選定：複数種のケーブルやホースを一緒に収納する場合は、最も大きな最小曲げ半径に合わせてキャリアの曲げ半径を選定してください。
④ 内壁との間隔：ケーブルやホースの外径に対して、キャリアの内壁との間隔は10%以上を確保してください。
⑤ 相互間の間隔：隣り合うケーブル・ホース同士の間隔も、より外径の大きい方の10%以上を空けて配置してください。
ケーブルキャリア長さの計算方法
ケーブルキャリアの固定点は、ストロークの中央に設置することを推奨します。
ケーブルキャリア本体・ケーブル・チューブの必要長が最小限となり、材料コストおよび設置コストを抑えることができます。

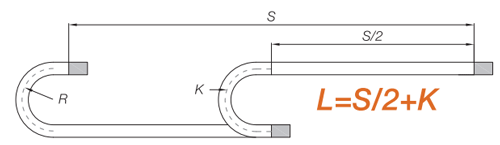

ケーブルキャリアの固定点をストローク中央に設置
固定点がストローク中央からずれている場合
S = ストローク長
K = π*R+安全余裕値
R = 曲げ半径
ΔX = 固定点が中央からずれた距離

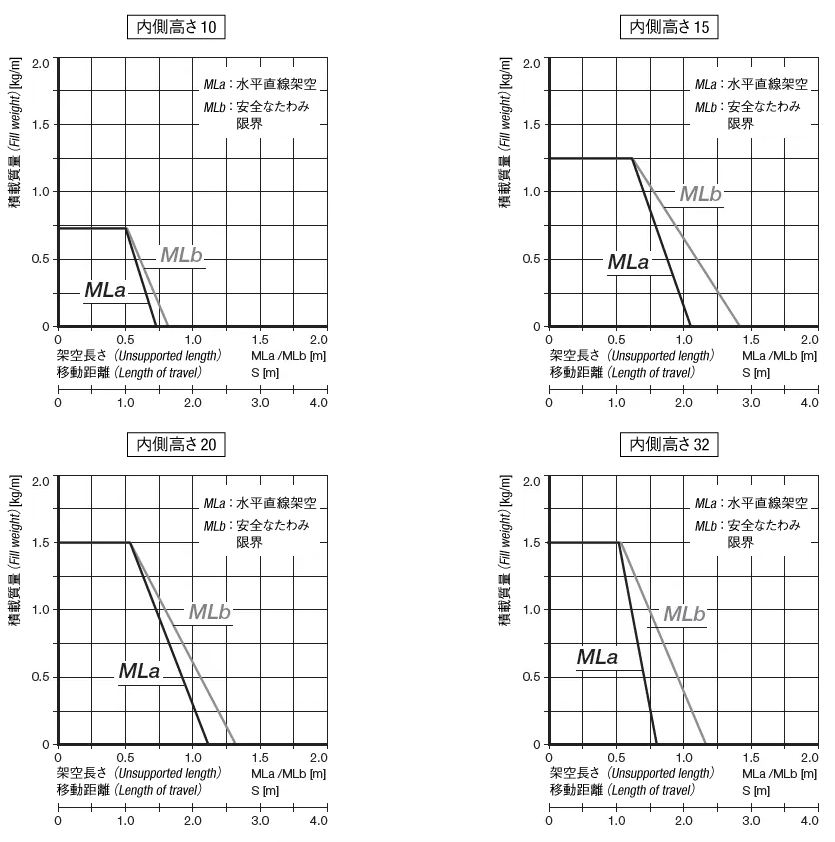

| 速度/加速度 MLa | 最大8[m/s]/最大40[m/s2] |
| 速度/加速度 MLb | 最大2[m/s]/最大4[m/s2] |
| 滑走速度/加速度 | 最大4[m/s]/最大25[m/s2] |
| 許容温度 | -40℃～120℃ |
| 可燃性クラス | UL94 HB |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
1,872円 ( 2,059円 ) | 7日目〜 |
|
1,919円 ( 2,111円 ) | 在庫品1日目当日出荷可能 |
|
1,966円 ( 2,163円 ) | 在庫品1日目当日出荷可能 |
|
2,012円 ( 2,213円 ) | 在庫品1日目当日出荷可能 |
|
2,059円 ( 2,265円 ) | 在庫品1日目当日出荷可能 |
|
2,106円 ( 2,317円 ) | 在庫品1日目当日出荷可能 |
|
2,153円 ( 2,368円 ) | 在庫品1日目当日出荷可能 |
|
2,198円 ( 2,418円 ) | 在庫品1日目当日出荷可能 |
|
2,245円 ( 2,470円 ) | 在庫品1日目当日出荷可能 |
|
2,291円 ( 2,520円 ) | 在庫品1日目当日出荷可能 |
|
2,338円 ( 2,572円 ) | 7日目〜 |
|
2,385円 ( 2,624円 ) | 在庫品1日目当日出荷可能 |
|
2,432円 ( 2,675円 ) | 在庫品1日目当日出荷可能 |
|
2,479円 ( 2,727円 ) | 在庫品1日目当日出荷可能 |
|
2,525円 ( 2,778円 ) | 在庫品1日目当日出荷可能 |
- |
2,572円 ( 2,829円 ) | 在庫品1日目当日出荷可能 |
- |
2,619円 ( 2,881円 ) | 在庫品1日目当日出荷可能 |
- |
2,675円 ( 2,943円 ) | 在庫品1日目当日出荷可能 |
- |
2,712円 ( 2,983円 ) | 在庫品1日目当日出荷可能 |
- |
2,758円 ( 3,034円 ) | 在庫品1日目当日出荷可能 |
- |
2,806円 ( 3,087円 ) | 7日目〜 |
- |
2,862円 ( 3,148円 ) | 在庫品1日目当日出荷可能 |
- |
2,898円 ( 3,188円 ) | 在庫品1日目当日出荷可能 |
- |
2,946円 ( 3,241円 ) | 在庫品1日目当日出荷可能 |
- |
3,004円 ( 3,304円 ) | 在庫品1日目当日出荷可能 |
- |
3,038円 ( 3,342円 ) | 在庫品1日目当日出荷可能 |
- |
3,098円 ( 3,408円 ) | 在庫品1日目当日出荷可能 |
- |
3,146円 ( 3,461円 ) | 在庫品1日目当日出荷可能 |
- |
3,191円 ( 3,510円 ) | 在庫品1日目当日出荷可能 |
- |
3,238円 ( 3,562円 ) | 在庫品1日目当日出荷可能 |
- |
3,272円 ( 3,599円 ) | 7日目〜 |
- |
3,333円 ( 3,666円 ) | 在庫品1日目当日出荷可能 |
- |
3,366円 ( 3,703円 ) | 在庫品1日目当日出荷可能 |
- |
3,427円 ( 3,770円 ) | 在庫品1日目当日出荷可能 |
- |
3,475円 ( 3,823円 ) | 在庫品1日目当日出荷可能 |
- |
3,520円 ( 3,872円 ) | 在庫品1日目当日出荷可能 |
- |
3,569円 ( 3,926円 ) | 在庫品1日目当日出荷可能 |
- |
3,616円 ( 3,978円 ) | 在庫品1日目当日出荷可能 |
- |
3,662円 ( 4,028円 ) | 在庫品1日目当日出荷可能 |
- |
3,709円 ( 4,080円 ) | 在庫品1日目当日出荷可能 |
- |
3,738円 ( 4,112円 ) | 7日目〜 |
- |
3,803円 ( 4,183円 ) | 在庫品1日目当日出荷可能 |
- |
3,851円 ( 4,236円 ) | 在庫品1日目当日出荷可能 |
- |
3,898円 ( 4,288円 ) | 在庫品1日目当日出荷可能 |
- |
3,945円 ( 4,340円 ) | 在庫品1日目当日出荷可能 |
- |
3,991円 ( 4,390円 ) | 在庫品1日目当日出荷可能 |
- |
4,038円 ( 4,442円 ) | 在庫品1日目当日出荷可能 |
- |
4,085円 ( 4,494円 ) | 在庫品1日目当日出荷可能 |
- |
4,132円 ( 4,545円 ) | 在庫品1日目当日出荷可能 |
- |
4,180円 ( 4,598円 ) | 在庫品1日目当日出荷可能 |
- |
4,206円 ( 4,627円 ) | 7日目〜 |
- |
4,274円 ( 4,701円 ) | 在庫品1日目当日出荷可能 |
- |
4,320円 ( 4,752円 ) | 在庫品1日目当日出荷可能 |
- |
4,367円 ( 4,804円 ) | 在庫品1日目当日出荷可能 |
- |
4,416円 ( 4,858円 ) | 在庫品1日目当日出荷可能 |
- |
4,440円 ( 4,884円 ) | 在庫品1日目当日出荷可能 |
- |
1,875円 ( 2,063円 ) | 7日目〜 |
- |
1,925円 ( 2,118円 ) | 在庫品1日目当日出荷可能 |
- |
1,969円 ( 2,166円 ) | 在庫品1日目当日出荷可能 |
- |
2,017円 ( 2,219円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS対応品です。
- ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
概要・仕様
移動端用・外周取付・内周取付固定端用・外周取付・内周取付・開閉方法・連結方法（共通）・切り離し方法（共通）●側面の窓にマイナスドライバーを差し込み、押し
上げて開け、フラップを上
から押さえれば閉じます。●連結するリンクのフタを開け、
ブロックの方向を揃えて両側
から押し込みます。●切り離すリンクのフタを開け、
リンクの隙間に差し込んだマ
イナスドライバーを倒すと外
れます。
[ ! ]新規設計の場合、ケーブルキャリアのリンクが不足する可能性があります。
1、2リンク程度長めに選定し、装置取付時に調整（取り外し）されることをおすすめします。
