【エコノミーシリーズ】 RoHS対応 クランピングスクリュー ボールタイプ
ご注意
- 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。
未確定：候補が14型番あります。
外形図・規格表
外形図
[ ! ]本商品のねじ精度は、GB 6G相当の市販ナットを用いて合否判断をしております。
[ ! ]エコノミーシリーズクランピングスクリューの先端ボールはいずれも回転できます。
規格表
| 注文例 | 型番 | － | L | |
| C－RSM3 | － | 5.2 |
| Type | 本体 | ボール | |||
| ボールタイプ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 |
| C-RSM | クロム合金鋼 | 48HRC～ | 四三酸化鉄皮膜 | SUS440C | 50～55HRC |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | d1 | B | ℓ | S | ￥基準単価 | ||||
| Type | M (並目ねじ) | |||||||||
| C－RSM | 3 | 5.2 | 10.2 | 1.5 | 1.5 | 2 | 0.5 | 145 | ||
| 4 | 6.5 | 10.5 | 16.5 | 2.38 | 2 | 2.5 | 0.7 | 93 | ||
| 5 | 8.6 | 12.6 | 20.6 | 3 | 2.5 | 3 | 0.9 | |||
| 6 | 10.8 | 16.8 | 20.8 | 25.8 | 3.5 | 3 | 3.5 | 1.2 | ||
| 8 | 11.2 | 21.2 | 5 | 4 | 5 | 1.7 | ||||
製品比較情報
| 当社類似品 RSM | エコノミーシリーズ C-RSM | |
| 本体材質 | SCM435相当 | クロム合金鋼 |
| 本体硬度 | 38～43HRC | 48HRC～ |
| ボール材質 | SUJ2相当 | SUS440C |
| ボール硬度 | 55～60HRC | 50～55HRC |
| RoHS10 | 対応 | 対応 |
使用例
機構名：
クランピングスクリューと鋼球を利用した角度調整機構
機構性能：
樹脂ケースを検査位置に置き、光電センサで樹脂ケースの穴が正常かを検査します。
クランピングスクリューの働き：
クランピングスクリューの上下位置を変更することで、
光電センサの照射角度を微調整します。
クランピングスクリューと鋼球を利用した角度調整機構
機構性能：
樹脂ケースを検査位置に置き、光電センサで樹脂ケースの穴が正常かを検査します。
クランピングスクリューの働き：
クランピングスクリューの上下位置を変更することで、
光電センサの照射角度を微調整します。
使用方法
| 図解 | 使用用途 |
 | クランピングスクリューの方向を調整することでワークの変位調整が可能です。 |
注意・禁止事項
①防錆目的の場合は、ステンレス鋼SUS304材質の商品を優先して選択してください。
表面処理と防錆方法については、>>こちらを参照して下さい。
②エコノミーシリーズクランピングスクリューの先端ボールはいずれも回転できます。
③アングルタイプは半球が回転してしまいフラット面ではなく球面になっている場合があります。反転した場合は粘着テープと磁石を使用して半球を回転してください。また、反転するのがわずらわしい場合は反転防止タイプをご利用ください。
■クランピングスクリューとプランジャーとの違い
表面処理と防錆方法については、>>こちらを参照して下さい。
②エコノミーシリーズクランピングスクリューの先端ボールはいずれも回転できます。
③アングルタイプは半球が回転してしまいフラット面ではなく球面になっている場合があります。反転した場合は粘着テープと磁石を使用して半球を回転してください。また、反転するのがわずらわしい場合は反転防止タイプをご利用ください。
■クランピングスクリューとプランジャーとの違い
・プランジャーの仕組み：スプリングが内蔵され、先端ボールが荷重を受けると本体の内部沈み込み、離すと、スプリングの力でもとの状態に戻ります。
仮位置決め用
クランピングスクリューの仕組み：スクリューの推力およびボールの点接触でワークの固定を行います。
ワークの
クランプや
角度調整
関連資料
関連商品
| 【エコノミーシリーズ】 アジャストボルト 六角穴付 ローレットタイプ | 【エコノミーシリーズ】 金属ワッシャ 並級 | 段付ボルト | ||
 |  |  | ||
| メリット：手動で位置決めを調整し、長さが選択可能。 | メリット：スクリューと組み合わせでき、精度が高く、種類も豊富 | メリット：正確な位置決めができ、 軸部の精度が高い |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
|
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
|
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。

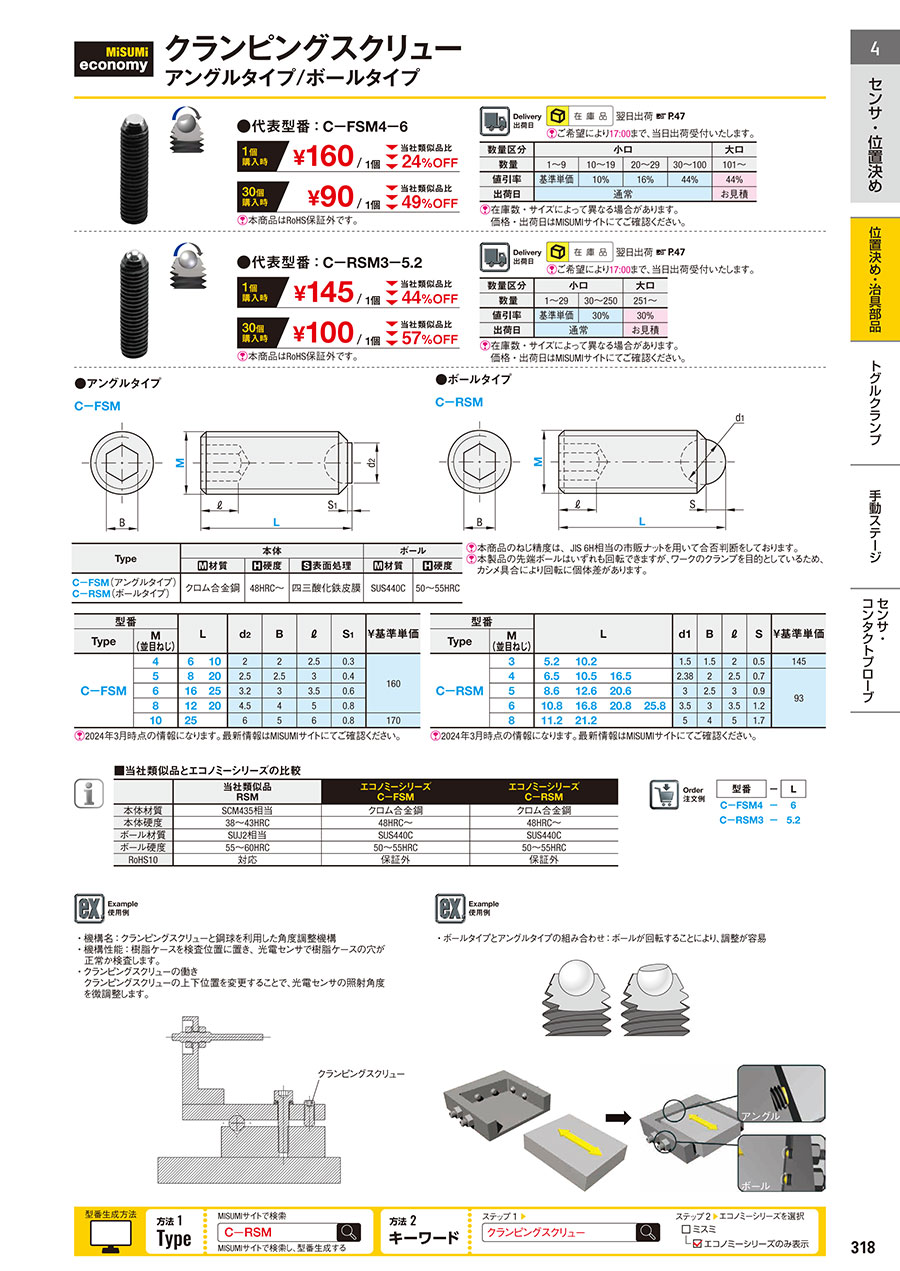

カタログ
