【エコノミーシリーズ】 RoHS対応ヒンジピンツバ付止め輪タイプ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 180円～320円

税込単価: 198円～352円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ヒンジピンストレート止め輪タイプ

通常価格(税別)： 140円 (税込価格：154円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応圧造ヒンジピンツバ付止め輪タイプ

通常価格(税別)： 229円 (税込価格：252円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
ツバ付
固定方法
止め輪
材質
鉄
詳細材質
S45C相当
硬度
指定なし
表面処理
四三酸化鉄皮膜
詳細材質
S45C相当
種類
L寸固定型
六角穴有無
なし
材質証明書
対象
材質証明書：材質
S45C相当
材質証明書：表面処理
四三酸化鉄皮膜

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
本製品には止め輪は付属しません。別途お買い求めください。
推奨E型止め輪はこちら、C形止め輪はこちらをクリックしてください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が38型番あります。

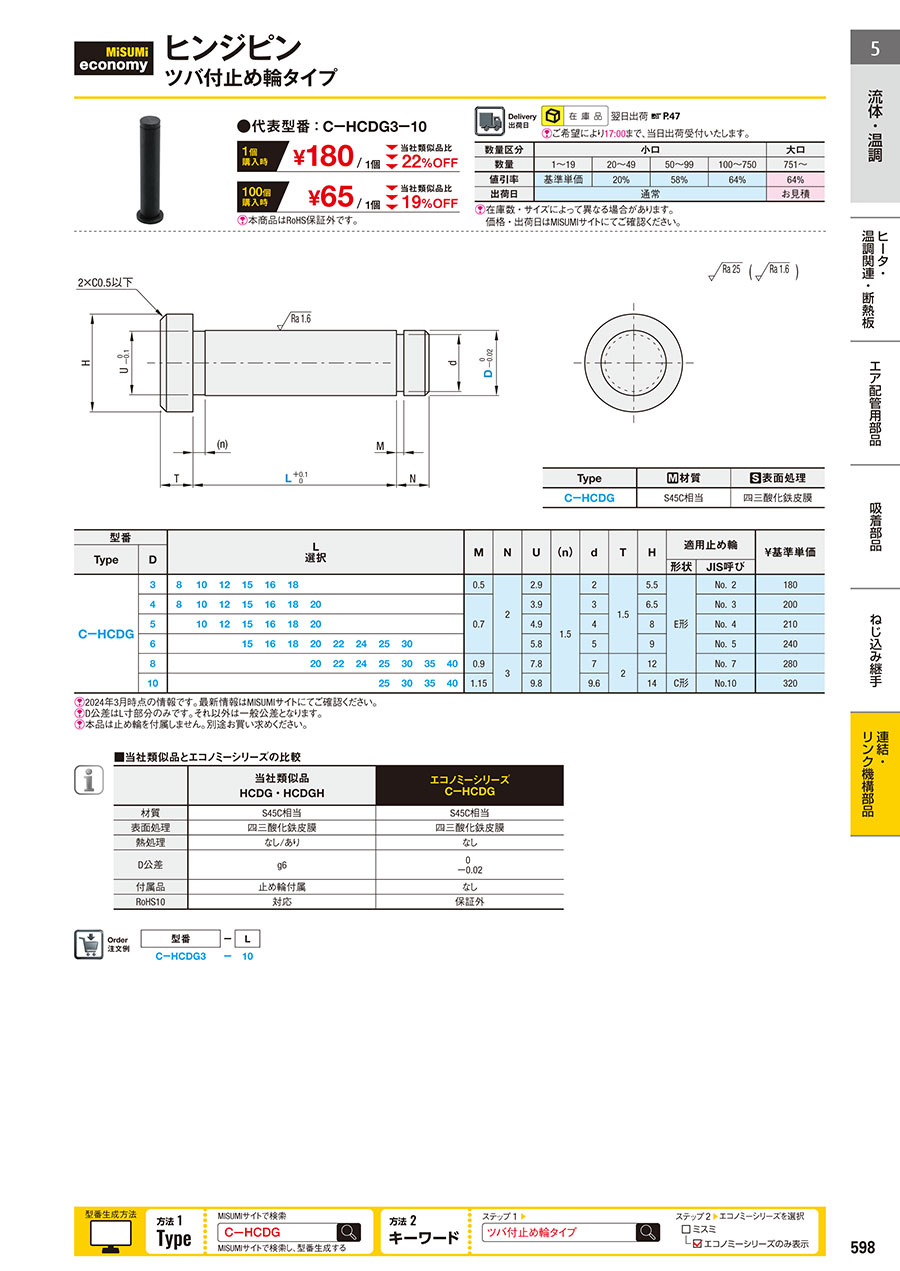

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

商品概要

ヒンジピンは様々な回転接続部の支点としてご使用いただけます。支点は蝶番の軸のような働きをし、接続された部品が支点によって回転運動をします。

外形図

[ ! ]D公差はL寸範囲のみです。それ以外は一般公差となります。

規格表

注文例		型式	-	L
注文例		C-HCDG8	-	30

材質規格表

Type	[ M ]相当材質	[ S ]表面処理	[ A ]付属品
C-HCDG	S45C	四三酸化鉄皮膜	なし

サイズ規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		L 選択													M	N	d	T	H	適用止め輪		￥基準単価
Type	D																			適用止め輪
Type	D																			形状	JIS呼び
CーHCDG	3	8	10	12	15	16	18								0.5	2	2	1.5	5.5	E形	No. 2	180
	4	8	10	12	15	16	18	20							0.7		3		6.5		No. 3	200
	5		10	12	15	16	18	20									4		8		No. 4	210
	6				15	16	18	20	22	24	25	30					5		9		No. 5	240
	8							20	22	24	25	30	35	40	0.9	3	7	2	12		No. 7	280
	10										25	30	35	40	1.15	3	9.6	2	14	C形	No.10	320

[ ! ]D公差はL寸部分のみです。それ以外は一般公差となります。
[ ! ]本品は止め輪を付属しません。別途お買い求めください。
[ ! ]推奨E型止め輪はこちら、C形止め輪はこちらをクリックしてください。

商品特長

製品比較情報

■エコノミーシリーズヒンジピン規格

	ストレート止め輪タイプ	ツバ付き止輪タイプ
形状
素材	S45C相当
熱処理	無し
表面処理	四三酸化鉄皮膜
直径mm	3～10
長さmm	8～40

■当社類似品とエコノミーシリーズの比較

	当社類似品 HCDG・HCDGH	エコノミーシリーズ CーHCDG
材質	S45C相当	S45C相当
表面処理	四三酸化鉄皮膜	四三酸化鉄皮膜
熱処理	なし／あり	なし
D公差	g6	0 ー0.02
付属品	止め輪付属	なし
RoHS10	対応	対応

■エコノミーシリーズと当社類似品の使い分け

	当社類似品	エコノミーシリーズ
外径公差（例φ6）	g6(-0.004～-0.012)	0～0.02
付属止め輪	あり	無し
使い分け	公差精度が高く、ベアリングや回転部品と組み合わせることで高速旋回運動に適しています	材料の熱処理を行っておらず、比較的公差精度が低いため、往復揺動運動に適しています。

※ミスミエコノミーシリーズは止め輪が付きません。別途お買い求めください。（規格表に推奨止め輪のリンクがございますので、ご確認ください。）

注意事項

①D公差はL寸範囲のみです。それ以外は一般公差となります。
②防錆仕様の選定と手入れについて
防錆性能が必要な場合は、当社類似品をお買い求めください。
表面処理されていない商品は、定期的に防錆油を塗布し手入れをしてください。
③本品は止め輪が付きません。
