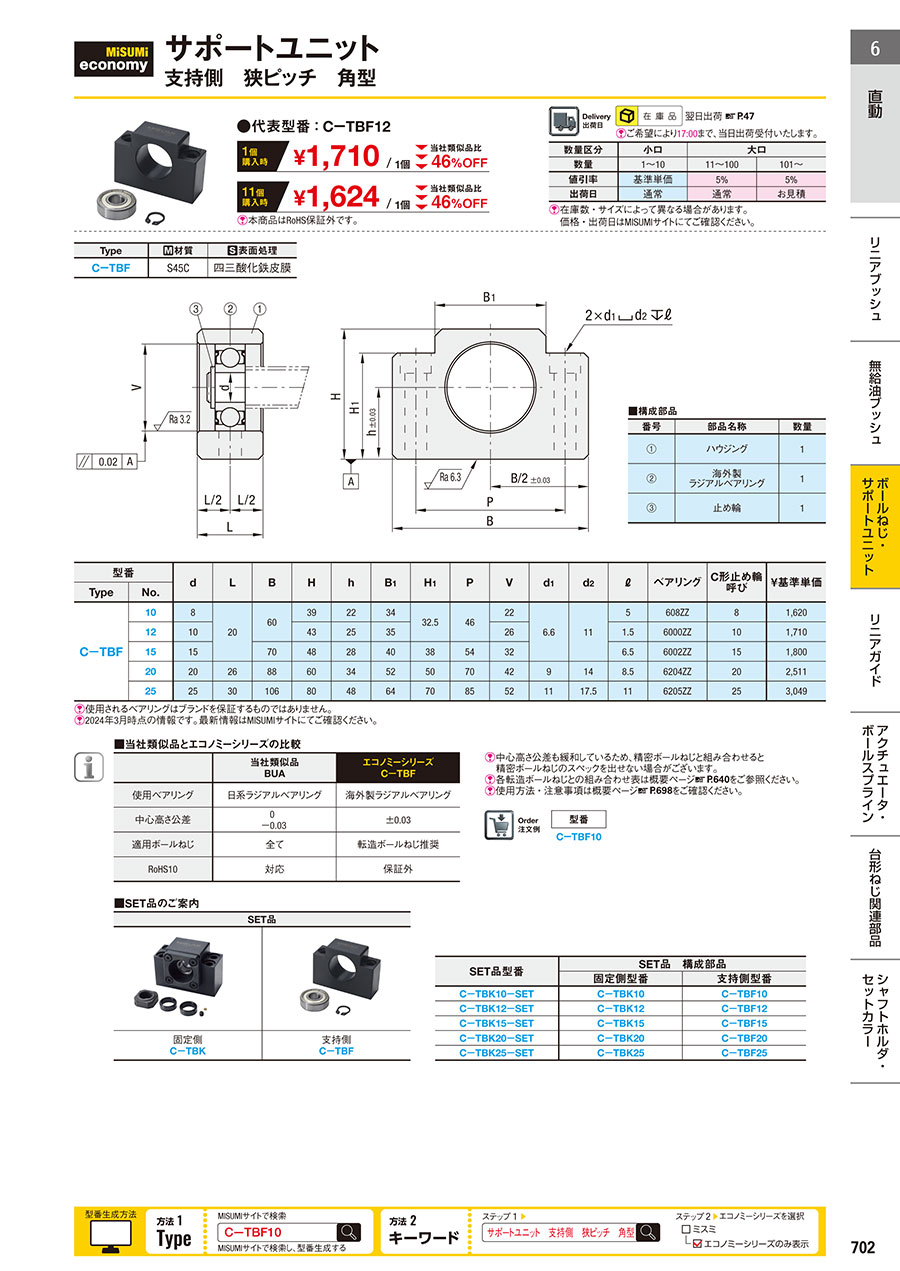

【エコノミーシリーズ】 サポートユニット 支持側 狭ピッチ 角型
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,620円～3,049円
- 税込単価
- 1,782円～3,354円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する
外形図・規格表
| 番号 | 部品名称 | 数量 |
| ① | ハウジング | 1 |
| ② | 海外製 ラジアルベアリング | 1 |
| ③ | 止め輪 | 1 |
| 注文例 | 型番 | |
| C-TBF10 |
| Type | [ M ]材質 | [ S ]表面処理 |
| CーTBF | S45C | 四三酸化鉄皮膜 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | d | L | B | H | h | B1 | H1 | P | V | d1 | d2 | ℓ | ベアリング | C形止め輪 呼び | ￥基準単価 | |
| Type | No. | |||||||||||||||
| C－TBF | 10 | 8 | 20 | 60 | 39 | 22 | 34 | 32.5 | 46 | 22 | 6.6 | 11 | 5 | 608ZZ | 8 | 1,620 |
| 12 | 10 | 43 | 25 | 35 | 26 | 1.5 | 6000ZZ | 10 | 1,710 | |||||||
| 15 | 15 | 70 | 48 | 28 | 40 | 38 | 54 | 32 | 6.5 | 6002ZZ | 15 | 1,800 | ||||
| 20 | 20 | 26 | 88 | 60 | 34 | 52 | 50 | 70 | 42 | 9 | 14 | 8.5 | 6004ZZ | 20 | 2,511 | |
| 25 | 25 | 30 | 106 | 80 | 48 | 64 | 70 | 85 | 52 | 11 | 17.5 | 11 | 6205ZZ | 25 | 3,049 | |
[ ! ]No.15とNo.20はミスミボールねじと組み合わせることができません。
| ベアリング種類 | 型番 | ||||||
| Type | C－TEK/C－TBK/C－TFK | E－TLK | |||||
| No. | 許容 アキシアル 荷重(N) | 基本 動定格 荷重(N) | ベアリング | 許容 アキシアル 荷重(N) | 基本 動定格 荷重(N) | ベアリング | |
| ラジアル ベアリング | 6 | − | 1580 | 606ZZ | − | 1580 | 606ZZ |
| 8 (8S) | − | 2310 | 608ZZ | − | 2310 | 608ZZ | |
| アンギュラベアリング | 10(10S) | 1910 | 3330 | 7000ATY | 2250 | 4750 | 7000ZZ |
| 12 | 2120 | 3640 | 7001ATY | 2550 | 5200 | 7001ZZ | |
| 15 | 2350 | 4170 | 7002ATY | 3250 | 5950 | 7002ZZ | |
| 20 | 5780 | 9800 | 7204ATY | 7850 | 14000 | 7204ZZ | |
| 25 | 6970 | 11060 | 7205ATY | − | − | − | |
下表は一部のボールねじのみ掲載しています。他社製C7~C10級精度の転造ボールねじにも適用しています。
下表の□□はボールねじのリードを表しています。凡例：C-TBSE0802
| マウントType | No. | ミスミボールねじ | THKボールねじ (ミスミ加工) |
| C-TEK C-TFK | 6 | C-TBSE08□□ （推奨） C-BSST08□□ C-BSSC08□□ | MTF1002 BTK1006 |
| 8S | C-TBSE10□□ （推奨） C－BSST10□□ C－BSSC10□□ | - | |
| 8 | C-TBSE10□□ （推奨） | MTF1202 BTK1208 | |
| 10S | C-TBSE12□□ （推奨） C-BSSTH12□□ C-BSSCH12□□ | - | |
| 10 | C-TBSE12□□ （推奨） | BTK14□□ BLK1510 WTF1520 | |
| 12 | C-TBSE15□□ （推奨） C-BSSTH15□□ C-BSSCH15□□ | BTK1605 BLK1616 BTK1808 | |
| 15 | C-TBSE20□□ （推奨） C-BSSTH20□□ C-BSSCH20□□ | BTK20□□ BTK25□□ | |
| 20 | C-TBSE25□□ （推奨） C-BSSTH25□□ C-BSSCH25□□ | - | |
| 25 | C-TBSE32□□ （推奨） C-BSSTH32□□ C-BSSCH32□□ | - |
| マウントType | No. | ミスミボールねじ |
| C-TBK | 10 | C-TBSB12□□ （推奨） |
| 12 | C-TBSB15□□ （推奨） | |
| 15 | C-TBSB20□□ （推奨） | |
| 20 | C-TBSB25□□ （推奨） | |
| 25 | C-TBSB32□□ （推奨） |
| 当社類似品 BUA | エコノミーシリーズ C－TBF | |
| 使用ベアリング | 日系ラジアルベアリング | 海外製ラジアルベアリング |
| 中心高さ公差 | 0 －0.03 | ±0.03 |
| 適用ボールねじ | 全て | 転造ボールねじ推奨 |
| RoHS10 | 対応 | 保証外 |
精密ボールねじのスペックを出せない場合がございます。
（各転造ボールねじとの組合せ表は規格表下部をご参照ください）
[ ! ]使用方法・注意事項は本商品ページの下部をご確認ください
| 中心高さ測定 |
 |
| ▲ねじの寿命を左右する要因の一つ |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
転造ボールねじ支持側固定側| ■SET品のご紹介 | 固定側タイプ、支持側タイプを同時にご使用のお客様へ 1つの型式で固定側タイプ・支持側タイプをセットでのご購入をお薦めします。 |
| SET品 | |
 |  |
| 固定側 | 支持側 |
ボールねじとセットでエコノミーシリーズのサポートユニットをご選定いただくと大幅なコストダウン設計が可能です。
求められる精度に合わせてサポートユニットも合わせてご選定ください。
| 分類 | ボールねじ 代表Type | 推奨サポートユニット | |||||||
| 角型 | 丸型 | ||||||||
| 固定側 軸受種類 | 中心高さ 公差 | 固定側 | 支持側 | 固定側 軸受種類 | 同心度 | 固定側 | 支持側 | ||
 |  |  |  | ||||||
| 当社 類似品 | BSS BSST | 日本製 アンギュラ ベアリング | 0 −0.03 | BSW | BUN | 日本製 アンギュラ ベアリング | φ0.010 | BRW | BUR |
| エコノミー シリーズ | C-BSS□ C-BSST□ C-KBS□ | 海外製 アンギュラ ベアリング | ±0.02 | CーBSW | CーBUN | 海外製 アンギュラ ベアリング | φ0.020 | C-BRW | CーBUR |
| C-TBS□ | ±0.03 | CーTEK CーTBK EーTLK | CーTEF CーTBF EーTLF | φ0.025 | CーTFK | CーTFF | |||
サポートユニットの組付け
サポートユニットは組み付けを誤ると、寿命や精度が低下し、機械装置の性能を発揮できなくなるおそれがありますので、十分注意する必要があります。
以下に、組付け時の手順と注意点をご説明します。
①組付け前の準備
組付け作業は、ゴミや湿気の無い場所を選んでください。さらに温度変化も少ないようにしてください。清潔な場所を選び、作業台の上に必要な工具を揃えてください。
②軸、サポートユニットの点検
軸表面及び、サポートユニット軸受内径部にゴミや異物の付着が無いか、またバリやかえりのないことを確認ください。バリやかえりのある場合は、オイルストーン等で除去の後、切り粉等の完全除去をおこなってください。
・ボールねじとサポートユニットを用意。
・ボールねじ固定側にサポートユニットを挿入。
挿入時の注意点
かじらないように真っ直ぐに挿入します。
また、オイルシールのめくれに注意。
グリースを塗ってから軸に挿入すると、スムーズに入ります。
・ボールねじ軸の締め付けナットは仮締め状態。
ボールねじ支持側にベアリングを挿入。止め輪で固定。
・先端振れはできるだけ小さく管理してください。
振れを確認| M | 締め付けナット 締結トルク（N・cm） |
| 4 | 160 |
| 5 | 200 |
| 6 | 245 |
| 8 | 490 |
| 10 | 930 |
| M | 締め付けナット 締結トルク（N・cm） |
| 12 | 1370 |
| 15 | 2350 |
| 20 | 4700 |
| 25 | 8430 |
④ベアリング締付けナット取付け時の注意
・ベアリング締付けナットを軽く締付ける。
推奨締付けトルク (表参照)の1/3で締付けてください。
・ねじ軸をVブロックで支持し、AまたはBに図示のダイアルゲージを当て、ねじ軸を回しながら最も指針の振れが大きい位置を探す。
・図のようなハンマーなどを用い、前記位相位置でベアリング締付けナットを軽くたたいて指針の振れを少なくする。
・表の推奨締付けトルクを2～3回に分けて、3の作業を繰返し、所定のトルクで本締め。
・テーブルを支持側ベアリングに寄せて芯出しをします。
・テーブルを往復移動させて、全体の動きがスムーズになるよう調整します。
・各部精度確認をしながら、締め付けボルトを本締め固定します。
・調整が不安定のときは、前工程を繰り返しおこないます。
テーブル振れを確認トルクを確認移動量を測定本体固定側サポートユニットに挿入する場合は、スムーズに挿入できる場合と、軽圧入（中間ばめ）になる場合があります。
軽圧入の場合は、軸受けを傾けて押し込まないこと、軸受け内輪およびサポートユニットハウジング外周部を叩かないようにしてください。 軸と内輪との間にしめしろのある場合は、内輪に応じた当て金具を用いプレスまたは、ジャッキで静かに圧入します。できるだけ、軸受けにかかるショックをやわらげるような配慮が必要です。又、ねじ軸の曲がりにご注意ください。尚、かじりが発生した場合は無理な挿入は避けてください。直ぐに抜いて、軸部の膨らみを修正のうえ、再度組立てをお願いします。
良い例
悪い例
| 付属品の梱包状態 | 付属品明細<固定側> | 付属品明細<支持側> | |||||||||
 型式 |
|
| |||||||||
| ※付属品は組立の際に必ず必要ですので大切に保管してください。 | |||||||||||
| 当社類似品 | エコノミーシリーズ |
| 精密ボールねじ・ボールねじと組み合わせ可能 | 転造ボールねじのみに適用。運転中、精度の低い位置決め部品供給 |
<基板検査装置> 基板上の導通検査を行う装置 | <昇降装置> ストッカーの昇降装置 |
