ミスミ

MISUMI economy

【エコノミーシリーズ】玉軸受両シールド形C3すきま

通常単価(税別): 135円～1,670円

税込単価: 149円～1,837円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

【まとめ買いでお得】151個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品...

詳細を確認

本商品ページの中にはRoHS対応品とRoHS保証外品（未検査）がございます。型番を確定してご確認ください。
RoHS対応品は2024年11月22日以降のご注文分が対象になります。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

深溝玉軸受　両シールド形Ｃ３すきま

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】深溝玉軸受　両シールド形　軽荷重タイプ

通常価格(税別)： 84円 (税込価格：92円)

通常出荷日：在庫品1日目

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

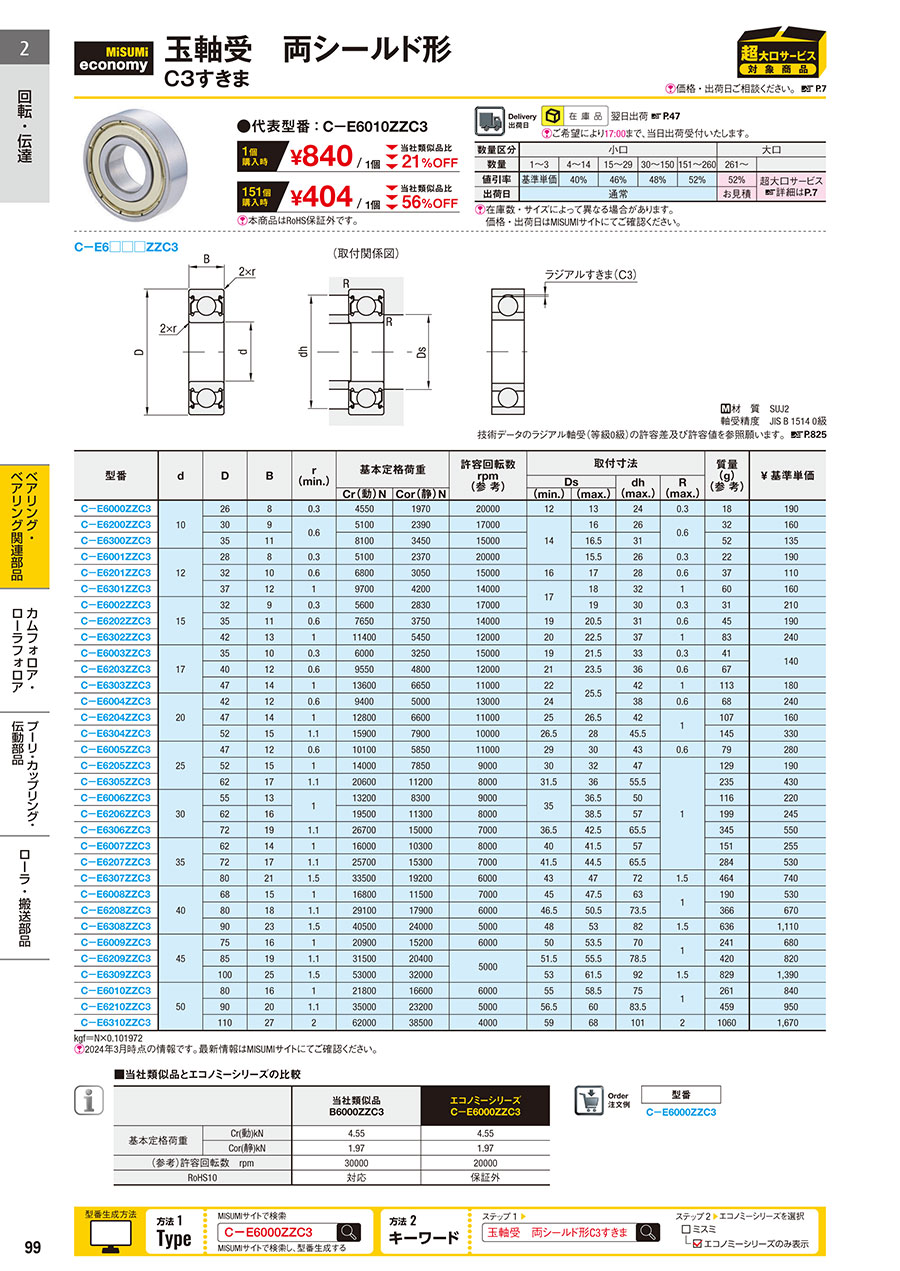

カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

外形図

C-E6□□□ZZC3

（取付関係図）

[ ! ]軸受精度 JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材質 SUJ2

[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	r (min.)	基本定格荷重		許容回転数 rpm (参考)	取付寸法				質量 (g) (参考)	¥ 基準単価
					基本定格荷重			Ds		dh (max.)	R (max.)
					Cr(動)N	Cor(静)N		(min.)	(max.)	dh (max.)	R (max.)
C−E6000ZZC3	10	26	8	0.3	4550	1970	20000	12	13	24	0.3	18	190
C−E6200ZZC3		30	9	0.6	5100	2390	17000	14	16	26	0.6	32	160
C−E6300ZZC3		35	11	0.6	8100	3450	15000		16.5	31	0.6	52	135
C−E6001ZZC3	12	28	8	0.3	5100	2370	20000		15.5	26	0.3	22	190
C−E6201ZZC3		32	10	0.6	6800	3050	15000	16	17	28	0.6	37	110
C−E6301ZZC3		37	12	1	9700	4200	14000	17	18	32	1	60	160
C−E6002ZZC3	15	32	9	0.3	5600	2830	17000	17	19	30	0.3	31	210
C−E6202ZZC3		35	11	0.6	7650	3750	14000	19	20.5	31	0.6	45	190
C−E6302ZZC3		42	13	1	11400	5450	12000	20	22.5	37	1	83	240
C−E6003ZZC3	17	35	10	0.3	6000	3250	15000	19	21.5	33	0.3	41	140
C−E6203ZZC3		40	12	0.6	9550	4800	12000	21	23.5	36	0.6	67	140
C−E6303ZZC3		47	14	1	13600	6650	11000	22	25.5	42	1	113	180
C−E6004ZZC3	20	42	12	0.6	9400	5000	13000	24	25.5	38	0.6	68	240
C−E6204ZZC3		47	14	1	12800	6600	11000	25	26.5	42	1	107	160
C−E6304ZZC3		52	15	1.1	15900	7900	10000	26.5	28	45.5	1	145	330
C−E6005ZZC3	25	47	12	0.6	10100	5850	11000	29	30	43	0.6	79	280
C−E6205ZZC3		52	15	1	14000	7850	9000	30	32	47	1	129	190
C−E6305ZZC3		62	17	1.1	20600	11200	8000	31.5	36	55.5		235	430
C−E6006ZZC3	30	55	13	1	13200	8300	9000	35	36.5	50		116	220
C−E6206ZZC3		62	16	1	19500	11300	8000	35	38.5	57		199	245
C−E6306ZZC3		72	19	1.1	26700	15000	7000	36.5	42.5	65.5		345	550
C−E6007ZZC3	35	62	14	1	16000	10300	8000	40	41.5	57		151	255
C−E6207ZZC3		72	17	1.1	25700	15300	7000	41.5	44.5	65.5		284	530
C−E6307ZZC3		80	21	1.5	33500	19200	6000	43	47	72	1.5	464	740
C−E6008ZZC3	40	68	15	1	16800	11500	7000	45	47.5	63	1	190	530
C−E6208ZZC3		80	18	1.1	29100	17900	6000	46.5	50.5	73.5	1	366	670
C−E6308ZZC3		90	23	1.5	40500	24000	5000	48	53	82	1.5	636	1,110
C−E6009ZZC3	45	75	16	1	20900	15200	6000	50	53.5	70	1	241	680
C−E6209ZZC3		85	19	1.1	31500	20400	5000	51.5	55.5	78.5	1	420	820
C−E6309ZZC3		100	25	1.5	53000	32000	5000	53	61.5	92	1.5	829	1,390
C−E6010ZZC3	50	80	16	1	21800	16600	6000	55	58.5	75	1	261	840
C−E6210ZZC3		90	20	1.1	35000	23200	5000	56.5	60	83.5	1	459	950
C−E6310ZZC3		110	27	2	62000	38500	4000	59	68	101	2	1060	1,670

[ ! ]kgf＝N×0.101972
[ ! ]本商品はRoHS保証外です。ご注意ください。

■当社類似品とエコノミーシリーズの比較

		当社類似品 B6000ZZC3	エコノミーシリーズ C−E6000ZZC3
基本定格荷重	Cr(動)kN	4.55	4.55
基本定格荷重	Cor(静)kN	1.97	1.97
(参考)許容回転数　rpm		30000	20000
RoHS10		対応	保証外

技術情報

軸受の技術データは下記のリンクをご参照ください。

注意・禁止事項

軸とハウジングが精度不良の場合、その影響でベアリングは本来の性能を発揮できないことがあります。例えば、ベアリング取付部との精度が悪い場合、内輪、外輪の傾きを引き起こすことがあります。この場合、ベアリングにかかる荷重に加え、周辺応力集中荷重(Edge Load)もかかり、ベアリング疲労寿命を低下させるだけでなく、ひどい場合、保持器の破損，焼付きなどの損傷を生じる原因となることがあります。

※以下の専用取付工具を使い、ベアリングの取付、取り外しを行ってください。

ベアリングヒーター

ベアリングヒーターの正しい取付は、ベアリングの寿命を延ばすことになります。
正しい取付とメンテナンスを行った場合、転がり軸受は使用寿命の長い信頼できる機械部品になります。
インダクションヒータを使っていただければ、加熱後、ベアリングは円筒方向に、外に向けて膨張し、取付時の破損を防ぐことができます。インダクションヒータによる加熱は、もっとも科学的な加熱方式で、予熱を必要とせず、ベアリングの重さによって数秒または数分以内で110℃までに加熱でき、前もって施された潤滑に悪影響を与えることもありません。

ベアリングプーラー

ベアリングは以下の状態で取り付けられた場合、専用プーラーで取り外すことができます。
(a)軸形状:円筒軸　軸受の内輪内径の形状:円筒穴。
(b)軸形状:円筒軸　アダプタスリーブを使用した軸受の内輪内径の形状:正軸体穴。
(c)軸形状:正軸体軸　軸受の内輪内径の形状:正軸体穴。どのような取付状態でも、取り外し時は必ず軸のロックナット(またはアダプタスリーブのロックナット)のロックを解除し、ロックナットを緩めた状態にしてください。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

基本定格荷重 Cor(静)

(N)

重量

(g)

RoHS?

最小発注数量

10	26	8	4550	1970	18	10	1個
12	28	8	5100	2370	22	10	1個
15	32	9	5600	2830	31	10	1個
17	35	10	6000	3250	41	10	1個
20	42	12	9400	5000	68	10	1個
25	47	12	10100	5850	79	10	1個
30	55	13	13200	8300	116	10	10個
35	62	14	16000	10300	151	10	10個
40	68	15	16800	11500	190	-	1個
45	75	16	20900	15200	241	-	1個
50	80	16	21800	16600	261	-	1個
10	30	9	5100	2390	32	10	1個
12	32	10	6800	3050	37	10	1個
15	35	11	7650	3750	45	10	1個
17	40	12	9550	4800	67	10	10個
20	47	14	12800	6600	107	10	1個
25	52	15	14000	7850	129	10	10個
30	62	16	19500	11300	199	10	1個
35	72	17	25700	15300	284	-	1個
40	80	18	29100	17900	366	-	1個
45	85	19	31500	20400	420	-	1個
50	90	20	35000	23200	459	-	1個
10	35	11	8100	3450	52	10	10個
12	37	12	9700	4200	60	10	1個
15	42	13	11400	5450	83	10	1個
17	47	14	13600	6650	113	10	10個
20	52	15	15900	7900	145	-	1個
25	62	17	20600	11200	235	10	4個
30	72	19	26700	15000	345	-	1個
35	80	21	33500	19200	464	-	1個
40	90	23	40500	24000	636	-	1個
45	100	25	53000	32000	829	-	1個
50	110	27	62000	38500	1060	-	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

190円 ( 209円 )	在庫品1日目当日出荷可能	B6000ZZC3
190円 ( 209円 )	在庫品1日目当日出荷可能	B6001ZZC3
210円 ( 231円 )	在庫品1日目当日出荷可能	B6002ZZC3
220円 ( 242円 )	在庫品1日目当日出荷可能	B6003ZZC3
240円 ( 264円 )	在庫品1日目当日出荷可能	B6004ZZC3
280円 ( 308円 )	在庫品1日目当日出荷可能	B6005ZZC3
220円 ( 242円 )	9日目〜	B6006ZZC3
255円 ( 281円 )	9日目〜	B6007ZZC3
530円 ( 583円 )	9日目〜	B6008ZZC3
680円 ( 748円 )	9日目〜	B6009ZZC3
840円 ( 924円 )	在庫品1日目当日出荷可能	B6010ZZC3
160円 ( 176円 )	在庫品1日目当日出荷可能	B6200ZZC3
170円 ( 187円 )	在庫品1日目当日出荷可能	B6201ZZC3
190円 ( 209円 )	在庫品1日目当日出荷可能	B6202ZZC3
140円 ( 154円 )	9日目〜	B6203ZZC3
250円 ( 275円 )	在庫品1日目当日出荷可能	B6204ZZC3
190円 ( 209円 )	9日目〜	B6205ZZC3
390円 ( 429円 )	在庫品1日目当日出荷可能	B6206ZZC3
530円 ( 583円 )	9日目〜	B6207ZZC3
670円 ( 737円 )	9日目〜	B6208ZZC3
820円 ( 902円 )	9日目〜	B6209ZZC3
950円 ( 1,045円 )	在庫品1日目当日出荷可能	B6210ZZC3
135円 ( 149円 )	9日目〜	B6300ZZC3
250円 ( 275円 )	在庫品1日目当日出荷可能	B6301ZZC3
240円 ( 264円 )	在庫品1日目当日出荷可能	B6302ZZC3
180円 ( 198円 )	9日目〜	B6303ZZC3
330円 ( 363円 )	9日目〜	B6304ZZC3
430円 ( 473円 )	9日目〜	B6305ZZC3
550円 ( 605円 )	9日目〜	B6306ZZC3
740円 ( 814円 )	9日目〜	B6307ZZC3
1,110円 ( 1,221円 )	9日目〜	B6308ZZC3
1,390円 ( 1,529円 )	9日目〜	B6309ZZC3
1,670円 ( 1,837円 )	9日目〜	B6310ZZC3

詳細情報

基本情報

基本情報

【まとめ買いでお得】151個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品ページの中にはRoHS対応品とRoHS保証外品（未検査）がございます。型番を確定してご確認ください。
RoHS対応品は2024年11月22日以降のご注文分が対象になります。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】玉軸受両シールド形C3すきまのレビュー
