【エコノミーシリーズ】玉軸受開放形

通常単価(税別): 100円～1,490円

税込単価: 110円～1,639円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

【まとめ買いでお得】151個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品...

詳細を確認

44.0

本商品ページの中にはRoHS対応品とRoHS保証外品（未検査）がございます。型番を確定してご確認ください。
RoHS対応品は2024年11月22日以降のご注文分が対象になります。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

深溝玉軸受　開放形

通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応極薄肉アンギュラ玉軸受単列自在型

通常価格(税別)： 5,790円 (税込価格：6,369円)

通常出荷日：在庫品1日目

未確定：候補が42型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

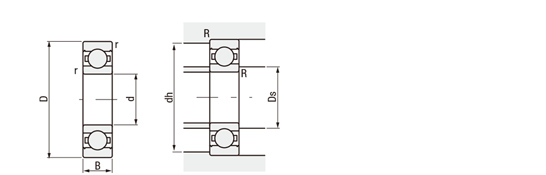

外形図

C-E6□□□

（取付関係図）

[ ! ]軸受精度 JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材質 SUJ2

[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	r (min.)	基本定格荷重		許容回転数 rpm (参考)	取付寸法				質量 (g) (参考)	¥ 基準単価
					基本定格荷重			Ds		dh (max.)	R (max.)
					Cr(動)N	Cor(静)N		(min.)	(max.)	dh (max.)	R (max.)
C−E6800	10	19	5	0.3	1716	840	24000	12	12.5	17	0.3	6	150
C−E6900		22	6		2695	1273	22000		13	20		10	165
C−E6000		26	8		4550	1970	21000		13.5	24		18	100
C−E6701	12	18	4	0.2	926	530	13000	12.4	13.86	16.7	0.2	4	225
C−E6801		21	5	0.3	1915	1041	22000	14	14.5	19	0.3	7	320
C−E6901		24	6		2886	1466	21000		15	22		10	170
C−E6001		28	8		5100	2370	20000		16	26		22	160
C−E6201		32	10	0.6	6800	3050	15000	16	17	28	0.6	37	100
C−E6702	15	21	4	0.2	937	582	11000	15.4	16.86	19.7	0.2	4	430
C−E6802		24	5	0.3	2073	1253	20000	17	17.5	22	0.3	9	220
C−E6902		28	7		4321	2259	18000		17.5	26		15	185
C−E6002		32	9		5600	2830	17000		19	30		31	115
C−E6202		35	11	0.6	7650	3750	17000	19	20	31	0.6	45	100
C−E6703	17	23	4	0.3	1000	658	18000	18	18.5	22	0.3	5	230
C−E6803		26	5		2233	1456	18000	19	19.5	24		9	230
C−E6903		30	7		4588	2565	17000		20	28		10	195
C−E6003		35	10		6000	3250	15000		21	33		41	120
C−E6203		40	12	0.6	9550	4800	12000	21	23	36	0.6	67	120
C−E6704	20	27	4	0.3	1402	729	8500	20.4	22.36	25.5	0.3	6	355
C−E6804		32	7		4015	2462	15000	22	22.5	30		18	230
C−E6904		37	9		6381	3682	13000	22	24	35		40	200
C−E6004		42	12	0.6	9400	5000	13000	24	26	38	0.6	68	130
C−E6204		47	14	1	12800	6600	11000	25	28	42	1	107	135
C−E6705	25	32	4	0.3	1091	838	8500	26	27	31	0.3	8	560
C−E6805		37	7		4303	2932	13000	27	28	35		24	270
C−E6905		42	9		7001	4540	11000	27	29	40		47	230
C−E6005		47	12	0.6	10100	5850	11000	29	30.5	43	0.6	79	145
C−E6205		52	15	1	14000	7850	9000	30	32	47	1	129	160
C−E6706	30	37	4	0.3	1143	947	8500	31	32	35.5	0.3	9	830
C−E6806		42	7		4538	3402	11000	32	33	40		27	320
C−E6906		47	9		7242	5003	10000	32	34	45		53	265
C−E6006		55	13	1	13200	8300	9000	35	37	50	1	116	180
C−E6206		62	16	1	19500	11300	8000	35	39	57	1	199	210
C−E6707	35	44	5	0.3	1866	1635	8500	37	38	42	0.3	15	990
C−E6807		47	7	0.3	4729	3821	10000	37	38	45	0.3	32	385
C−E6907		55	10	0.6	10900	7818	8000	39	40	51	0.6	88	480
C−E6007		62	14	1	16000	10300	8000	40	42	57	1	151	220
C−E6207		72	17	1.1	25700	15300	7000	41.5	45	65.6	1	284	440
C−E6708	40	50	6	0.3	2516	2233	8000	42	43	48	0.3	23	1,490
C−E6808		52	7	0.3	4923	4178		42	43	50	0.3	35	435
C−E6908		62	12	0.6	13678	9968		44	45	58	0.6	132	330
C−E6008		68	15	1	16800	11500	7000	45	47	63	1	190	270
C−E6208		80	18	1.1	29100	17900	6000	46.5	51	73.5	1	366	340
C−E6709	45	55	6	0.3	2580	2397	8000	47	48	53	0.3	25	1,190
C−E6809		58	7	0.3	6187	5381	8000	47	47.5	56	0.3	42	810
C−E6909		68	12	0.6	14100	10830	7000	49	50	64	0.6	148	840
C−E6009		75	16	1	20900	15200	6000	50.8	52	69.2	1	241	810
C−E6209		85	19	1.1	31500	20400	5000	52	54	78	1.1	420	1,170
C−E6810	50	65	7	0.3	6610	6090	7000	52	52.5	63	0.3	65	930
C−E6910		72	12	0.6	14540	11710	6000	54	55	68	0.6	145	960
C−E6010		80	16	1	21800	16600	6000	55	57.5	75	1	261	400
C−E6210		90	20	1.1	35000	23200	5000	56.5	60	83.5	1	459	470

[ ! ]kgf＝N×0.101972
[ ! ]本商品はRoHS保証外です。ご注意ください。

内径ｄ(mm)		当社類似品のすきま(μm)		エコノミーシリーズのすきま(μm)
以上	以下	最小	最大	最小	最大
10のみ		2	13	4	18
10	18	3	18	6	23
18	24	5	20	8	25
24	30	5	20	8	25

■当社類似品とエコノミーシリーズの比較

		当社類似品 B6001	エコノミーシリーズ C−E6001
基本定格荷重	Cr(動)kN	5.1	5.1
基本定格荷重	Cor(静)kN	2.39	2.37
ベアリング内部すきま	最小　μm	5	6
ベアリング内部すきま	最大　μm	10	23
(参考)許容回転数　rpm		28000	20000
RoHS10		対応	保証外

技術情報

軸受の技術データは下記のリンクをご参照ください。

注意・禁止事項

軸とハウジングが精度不良の場合、その影響でベアリングは本来の性能を発揮できないことがあります。例えば、ベアリング取付部との精度が悪い場合、内輪、外輪の傾きを引き起こすことがあります。この場合、ベアリングにかかる荷重に加え、周辺応力集中荷重(Edge Load)もかかり、ベアリング疲労寿命を低下させるだけでなく、ひどい場合、保持器の破損，焼付きなどの損傷を生じる原因となることがあります。

※以下の専用取付工具を使い、ベアリングの取付、取り外しを行ってください。

ベアリングヒーター

ベアリングヒーターの正しい取付は、ベアリングの寿命を延ばすことになります。
正しい取付とメンテナンスを行った場合、転がり軸受は使用寿命の長い信頼できる機械部品になります。
インダクションヒータを使っていただければ、加熱後、ベアリングは円筒方向に、外に向けて膨張し、取付時の破損を防ぐことができます。インダクションヒータによる加熱は、もっとも科学的な加熱方式で、予熱を必要とせず、ベアリングの重さによって数秒または数分以内で110℃までに加熱でき、前もって施された潤滑に悪影響を与えることもありません。

ベアリングプーラー

ベアリングは以下の状態で取り付けられた場合、専用プーラーで取り外すことができます。
(a)軸形状:円筒軸　軸受の内輪内径の形状:円筒穴。
(b)軸形状:円筒軸　アダプタスリーブを使用した軸受の内輪内径の形状:正軸体穴。
(c)軸形状:正軸体軸　軸受の内輪内径の形状:正軸体穴。どのような取付状態でも、取り外し時は必ず軸のロックナット(またはアダプタスリーブのロックナット)のロックを解除し、ロックナットを緩めた状態にしてください。

型番リスト

表示件数

型番

特性・用途

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

基本定格荷重 Cor(静)

(N)

重量

(g)

RoHS?

最小発注数量

該当なし	10	26	8	4550	1970	18	10	10個
該当なし	12	28	8	5100	2370	22	10	1個
該当なし	15	32	9	5600	2830	31	10	1個
該当なし	20	42	12	9400	5000	68	10	10個
該当なし	25	47	12	10100	5850	79	10	1個
該当なし	30	55	13	13200	8300	116	10	10個
該当なし	35	62	14	16000	10300	151	10	10個
該当なし	45	75	16	20900	15200	241	-	1個
該当なし	12	32	10	6800	3050	37	10	10個
該当なし	15	35	11	7650	3750	45	10	10個
該当なし	20	47	14	12800	6600	107	10	10個
該当なし	25	52	15	14000	7850	129	10	10個
該当なし	30	62	16	19500	11300	199	10	1個
該当なし	35	72	17	25700	15300	284	10	4個
該当なし	45	85	19	31500	20400	420	-	1個
該当なし	12	18	4	926	530	4	10	1個
該当なし	15	21	4	937	582	4	10	2個
該当なし	17	23	4	1000	658	5	10	10個
該当なし	25	32	4	1091	838	8	10	1個
該当なし	30	37	4	1143	947	9	10	1個
該当なし	35	44	5	1866	1635	15	10	1個
該当なし	40	50	6	2516	2233	23	-	1個
該当なし	45	55	6	2580	2397	25	-	1個
該当なし	10	19	5	1716	840	6	10	10個
該当なし	12	21	5	1915	1041	7	10	1個
該当なし	15	24	5	2073	1253	9	10	10個
該当なし	17	26	5	2233	1456	9	10	10個
該当なし	20	32	7	4015	2462	18	10	1個
該当なし	25	37	7	4303	2932	24	10	10個
該当なし	30	42	7	4538	3402	27	10	1個
該当なし	45	58	7	6187	5381	42	-	1個
該当なし	50	65	7	6610	6090	65	-	1個
該当なし	10	22	6	2695	1273	10	10	1個
該当なし	12	24	6	2886	1466	10	10	1個
該当なし	15	28	7	4321	2259	15	10	1個
該当なし	17	30	7	4588	2565	10	10	10個
該当なし	20	37	9	6381	3682	40	10	10個
該当なし	25	42	9	7001	4540	47	10	10個
該当なし	30	47	9	7242	5003	53	10	10個
該当なし	35	55	10	10900	7818	88	10	4個
該当なし	45	68	12	14100	10830	148	-	1個
該当なし	50	72	12	14540	11710	145	-	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

100円 ( 110円 )	9日目〜	B6000
160円 ( 176円 )	在庫品1日目当日出荷可能	B6001
180円 ( 198円 )	在庫品1日目当日出荷可能	B6002
130円 ( 143円 )	9日目〜	B6004
230円 ( 253円 )	在庫品1日目当日出荷可能	B6005
180円 ( 198円 )	9日目〜	B6006
220円 ( 242円 )	9日目〜	B6007
810円 ( 891円 )	9日目〜	-
100円 ( 110円 )	9日目〜	B6201
100円 ( 110円 )	9日目〜	B6202
135円 ( 149円 )	9日目〜	B6204
160円 ( 176円 )	9日目〜	B6205
330円 ( 363円 )	在庫品1日目当日出荷可能	B6206
440円 ( 484円 )	9日目〜	B6207
1,170円 ( 1,287円 )	9日目〜	-
370円 ( 407円 )	在庫品1日目当日出荷可能	B6701
430円 ( 473円 )	9日目〜	B6702
230円 ( 253円 )	9日目〜	-
560円 ( 616円 )	在庫品1日目当日出荷可能	-
830円 ( 913円 )	在庫品1日目当日出荷可能	-
990円 ( 1,089円 )	在庫品1日目当日出荷可能	-
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能	-
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	-
150円 ( 165円 )	9日目〜	B6800
320円 ( 352円 )	在庫品1日目当日出荷可能	B6801
220円 ( 242円 )	9日目〜	B6802
230円 ( 253円 )	9日目〜	B6803
360円 ( 396円 )	在庫品1日目当日出荷可能	B6804
270円 ( 297円 )	9日目〜	B6805
530円 ( 583円 )	在庫品1日目当日出荷可能	B6806
810円 ( 891円 )	在庫品1日目当日出荷可能	-
930円 ( 1,023円 )	在庫品1日目当日出荷可能	-
260円 ( 286円 )	在庫品1日目当日出荷可能	B6900
270円 ( 297円 )	在庫品1日目当日出荷可能	B6901
290円 ( 319円 )	在庫品1日目当日出荷可能	B6902
195円 ( 215円 )	9日目〜	B6903
200円 ( 220円 )	9日目〜	B6904
230円 ( 253円 )	9日目〜	B6905
265円 ( 292円 )	9日目〜	B6906
480円 ( 528円 )	9日目〜	B6907
840円 ( 924円 )	9日目〜	-
960円 ( 1,056円 )	9日目〜	-
