ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応小径玉軸受両シールド形軽荷重・低速回転タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 100円～370円

税込単価: 110円～407円

今見ている商品の標準品

クオリティー品

ミスミ

小径玉軸受　両シールド形

4.8

通常価格(税別)： 130円 (税込価格：143円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ステンレス小径玉軸受両シールド形軽荷重・低速回転タイプ

4.3

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
軌道輪形状
玉
シールド素材・形状
両シールド形
内外輪材質
スチール
外輪タイプ
フラット
精度(JIS)
等級0
許容回転数 (rpm)
8000
荷重方向
ラジアル
転動体材質
スチール
軌道輪列数
単列
サイズ規格
メートル系

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が30型番あります。

外形図・規格表
型番リスト
詳細情報

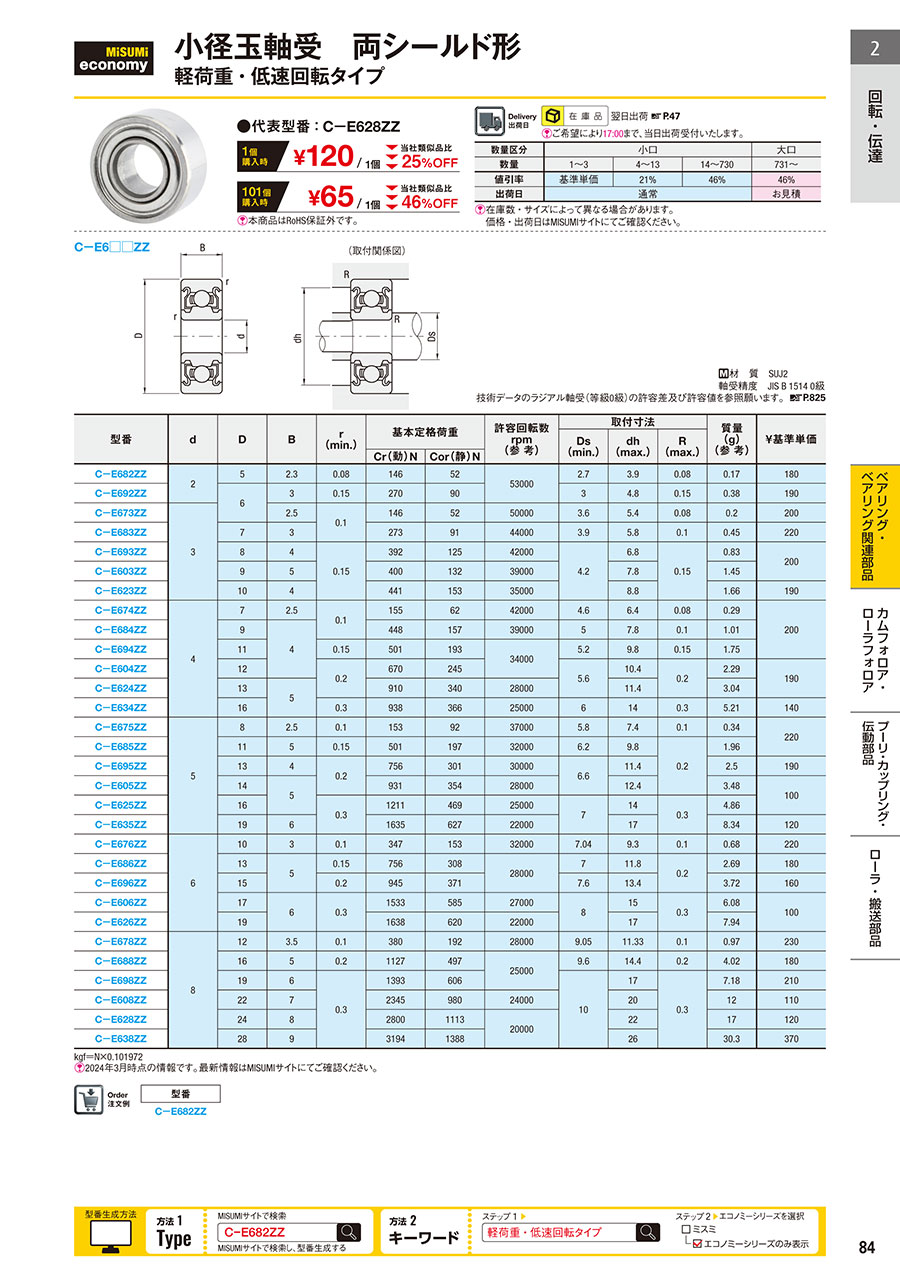

カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

外形図

C－B6□□ZZ

（取付関係図）

[ ! ]軸受精度　JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材　質　SUJ2

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	r (min.)	基本定格荷重		許容回転数 rpm (参考)	取付寸法			質量 (g) (参考)	￥基準単価
					基本定格荷重			Ds (min.)	dh (max.)	R (max.)
					Cr(動)N	Cor(静)N		Ds (min.)	dh (max.)	R (max.)
C−E682ZZ	2	5	2.3	0.08	146	52	53000	2.7	3.9	0.08	0.17	180
C−E692ZZ	2	6	3	0.15	270	90	53000	3	4.8	0.15	0.38	190
C−E673ZZ	3	6	2.5	0.1	146	52	50000	3.6	5.4	0.08	0.2	200
C−E683ZZ		7	3	0.1	273	91	44000	3.9	5.8	0.1	0.45	220
C−E693ZZ		8	4	0.15	392	125	42000	4.2	6.8	0.15	0.83	200
C−E603ZZ		9	5		400	132	39000		7.8		1.45	200
C−E623ZZ		10	4		441	153	35000		8.8		1.66	190
C−E674ZZ	4	7	2.5	0.1	155	62	42000	4.6	6.4	0.08	0.29	200
C−E684ZZ		9	4	0.1	448	157	39000	5	7.8	0.1	1.01
C−E694ZZ		11		0.15	501	193	34000	5.2	9.8	0.15	1.75
C−E604ZZ		12		0.2	670	245	34000	5.6	10.4	0.2	2.29	190
C−E624ZZ		13	5	0.2	910	340	28000	5.6	11.4	0.2	3.04	190
C−E634ZZ		16	5	0.3	938	366	25000	6	14	0.3	5.21	140
C−E675ZZ	5	8	2.5	0.1	153	92	37000	5.8	7.4	0.1	0.34	220
C−E685ZZ		11	5	0.15	501	197	32000	6.2	9.8	0.2	1.96	220
C−E695ZZ		13	4	0.2	756	301	30000	6.6	11.4		2.5	190
C−E605ZZ		14	5	0.2	931	354	28000	6.6	12.4		3.48	100
C−E625ZZ		16	5	0.3	1211	469	25000	7	14	0.3	4.86	100
C−E635ZZ		19	6	0.3	1635	627	22000	7	17	0.3	8.34	120
C−E676ZZ	6	10	3	0.1	347	153	32000	7.04	9.3	0.1	0.68	220
C−E686ZZ		13	5	0.15	756	308	28000	7	11.8	0.2	2.69	180
C−E696ZZ		15	5	0.2	945	371	28000	7.6	13.4	0.2	3.72	160
C−E606ZZ		17	6	0.3	1533	585	27000	8	15	0.3	6.08	100
C−E626ZZ		19	6	0.3	1638	620	22000	8	17	0.3	7.94	100
C−E678ZZ	8	12	3.5	0.1	380	192	28000	9.05	11.33	0.1	0.97	230
C−E688ZZ		16	5	0.2	1127	497	25000	9.6	14.4	0.2	4.02	180
C−E698ZZ		19	6	0.3	1393	606	25000	10	17	0.3	7.18	210
C−E608ZZ		22	7		2345	980	24000		20		12	110
C−E628ZZ		24	8		2800	1113	20000		22		17	120
C−E638ZZ		28	9		3194	1388	20000		26		30.3	370

[ ! ]kgf＝N×0.101972

内径ｄ(mm)		ミスミ類似部品すきま(μm)		エコノミー部品すきま(μm)
を超え	以下	最小	最大	最小	最大
10未満		5	10	7	15

＜エコノミー部品をご使用される際のご注意＞
●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量および定格荷重、許容回転数が当社類似部品とは異なります。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

■当社類似品とエコノミーシリーズの比較

		当社類似品 B682ZZ	エコノミーシリーズ「軽荷重」 C−B682ZZ	エコノミーシリーズ「軽荷重・低速」 C−E682ZZ
基本定格荷重	Cr(動)N	169	146	146
基本定格荷重	Cor(静)N	50	52	52
ベアリング内部隙間	最小　μm	5	7	7
ベアリング内部隙間	最大　μm	10	15	15
(参考)許容回転数　rpm		85000	85000	53000
RoHS10		対応	対応	対応

技術情報

軸受の技術データは下記のリンクをご参照ください。

注意・禁止事項

軸とハウジングが精度不良の場合、その影響でベアリングは本来の性能を発揮できないことがあります。例えば、ベアリング取付部との精度が悪い場合、内輪、外輪の傾きを引き起こすことがあります。この場合、ベアリングにかかる荷重に加え、周辺応力集中荷重(Edge Load)もかかり、ベアリング疲労寿命を低下させるだけでなく、ひどい場合、保持器の破損，焼付きなどの損傷を生じる原因となることがあります。

※以下の専用取付工具を使い、ベアリングの取付、取り外しを行ってください。

ベアリングヒーター

ベアリングヒーターの正しい取付は、ベアリングの寿命を延ばすことになります。
正しい取付とメンテナンスを行った場合、転がり軸受は使用寿命の長い信頼できる機械部品になります。
インダクションヒータを使っていただければ、加熱後、ベアリングは円筒方向に、外に向けて膨張し、取付時の破損を防ぐことができます。インダクションヒータによる加熱は、もっとも科学的な加熱方式で、予熱を必要とせず、ベアリングの重さによって数秒または数分以内で110℃までに加熱でき、前もって施された潤滑に悪影響を与えることもありません。

ベアリングプーラー

ベアリングは以下の状態で取り付けられた場合、専用プーラーで取り外すことができます。
(a)軸形状:円筒軸　軸受の内輪内径の形状:円筒穴。
(b)軸形状:円筒軸　アダプタスリーブを使用した軸受の内輪内径の形状:正軸体穴。
(c)軸形状:正軸体軸　軸受の内輪内径の形状:正軸体穴。どのような取付状態でも、取り外し時は必ず軸のロックナット(またはアダプタスリーブのロックナット)のロックを解除し、ロックナットを緩めた状態にしてください。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

基本定格荷重 Cor(静)

(N)

重量

(g)

RoHS?

最小発注数量

3	9	5	400	132	1.45	10	1個
4	12	4	670	245	2.29	10	1個
5	14	5	1330	505	3.48	10	1個
6	17	6	2190	835	6.08	10	1個
8	22	7	3350	1400	12	10	1個
3	10	4	630	218	1.66	10	1個
4	13	5	1300	485	3.04	10	1個
5	16	5	1730	670	4.86	10	1個
6	19	6	2340	885	7.94	10	1個
8	24	8	4000	1590	17	10	1個
4	16	5	938	366	5.21	10	1個
5	19	6	1635	627	8.34	10	1個
8	28	9	3194	1388	30.3	10	1個
3	6	2.5	208	74	0.2	10	1個
4	7	2.5	222	88	0.29	10	1個
5	8	2.5	218	131	0.34	10	1個
6	10	3	495	218	0.68	10	1個
8	12	3.5	543	274	0.97	10	1個
2	5	2.3	146	52	0.17	10	1個
3	7	3	270	90	0.45	10	1個
4	9	4	640	224	1.01	10	1個
5	11	5	715	281	1.96	10	1個
6	13	5	1080	440	2.69	10	1個
8	16	5	1610	710	4.02	10	1個
2	6	3	270	90	0.38	10	1個
3	8	4	560	179	0.83	10	1個
4	11	4	715	276	1.75	10	1個
5	13	4	1080	430	2.5	10	1個
6	15	5	1350	530	3.72	10	1個
8	19	6	1990	865	7.18	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

200円 ( 220円 )	在庫品1日目当日出荷可能	B603ZZ
190円 ( 209円 )	在庫品1日目当日出荷可能	B604ZZ
100円 ( 110円 )	在庫品1日目当日出荷可能	B605ZZ
100円 ( 110円 )	在庫品1日目当日出荷可能	B606ZZ
110円 ( 121円 )	在庫品1日目当日出荷可能	B608ZZ
190円 ( 209円 )	在庫品1日目当日出荷可能	B623ZZ
190円 ( 209円 )	在庫品1日目当日出荷可能	B624ZZ
100円 ( 110円 )	在庫品1日目当日出荷可能	B625ZZ
100円 ( 110円 )	在庫品1日目当日出荷可能	B626ZZ
120円 ( 132円 )	在庫品1日目当日出荷可能	B628ZZ
140円 ( 154円 )	在庫品1日目当日出荷可能	B634ZZ
120円 ( 132円 )	在庫品1日目当日出荷可能	B635ZZ
370円 ( 407円 )	在庫品1日目当日出荷可能	B638ZZ
200円 ( 220円 )	在庫品1日目当日出荷可能	B673ZZ
200円 ( 220円 )	在庫品1日目当日出荷可能	B674ZZ
220円 ( 242円 )	在庫品1日目当日出荷可能	B675ZZ
220円 ( 242円 )	在庫品1日目当日出荷可能	B676ZZ
230円 ( 253円 )	在庫品1日目当日出荷可能	B678ZZ
180円 ( 198円 )	在庫品1日目当日出荷可能	B682ZZ
220円 ( 242円 )	在庫品1日目当日出荷可能	B683ZZ
200円 ( 220円 )	在庫品1日目当日出荷可能	B684ZZ
220円 ( 242円 )	在庫品1日目当日出荷可能	B685ZZ
180円 ( 198円 )	在庫品1日目当日出荷可能	B686ZZ
180円 ( 198円 )	在庫品1日目当日出荷可能	B688ZZ
190円 ( 209円 )	在庫品1日目当日出荷可能	B692ZZ
200円 ( 220円 )	在庫品1日目当日出荷可能	B693ZZ
200円 ( 220円 )	在庫品1日目当日出荷可能	B694ZZ
190円 ( 209円 )	在庫品1日目当日出荷可能	B695ZZ
160円 ( 176円 )	在庫品1日目当日出荷可能	B696ZZ
210円 ( 231円 )	在庫品1日目当日出荷可能	B698ZZ
