ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 セットカラー スリットタイプ

【エコノミーシリーズ】 RoHS対応 セットカラー スリットタイプ
通常単価(税別)
270円～830円
税込単価
297円～913円
通常出荷日：在庫品1日目当日出荷可能

【まとめ買いでお得】50個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡...

詳細を確認
  • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 今後ご注文分は現在庫が無くなり次第、ショットブラスト追加品に変更となります。
    下記「技術情報」記載の通り外観が変更となりますのでご注意ください。
  • 当ページの価格表は24年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

今見ている商品の標準品

セットカラー　スリットコンパクトタイプ　スタンダード

ミスミ

セットカラー　スリットコンパクトタイプ　スタンダード
通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 セットカラー スリット 2ホールタイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 セットカラー スリット 2ホールタイプ
通常価格(税別)： 310円 (税込価格：341円)

通常出荷日：在庫品1日目

未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

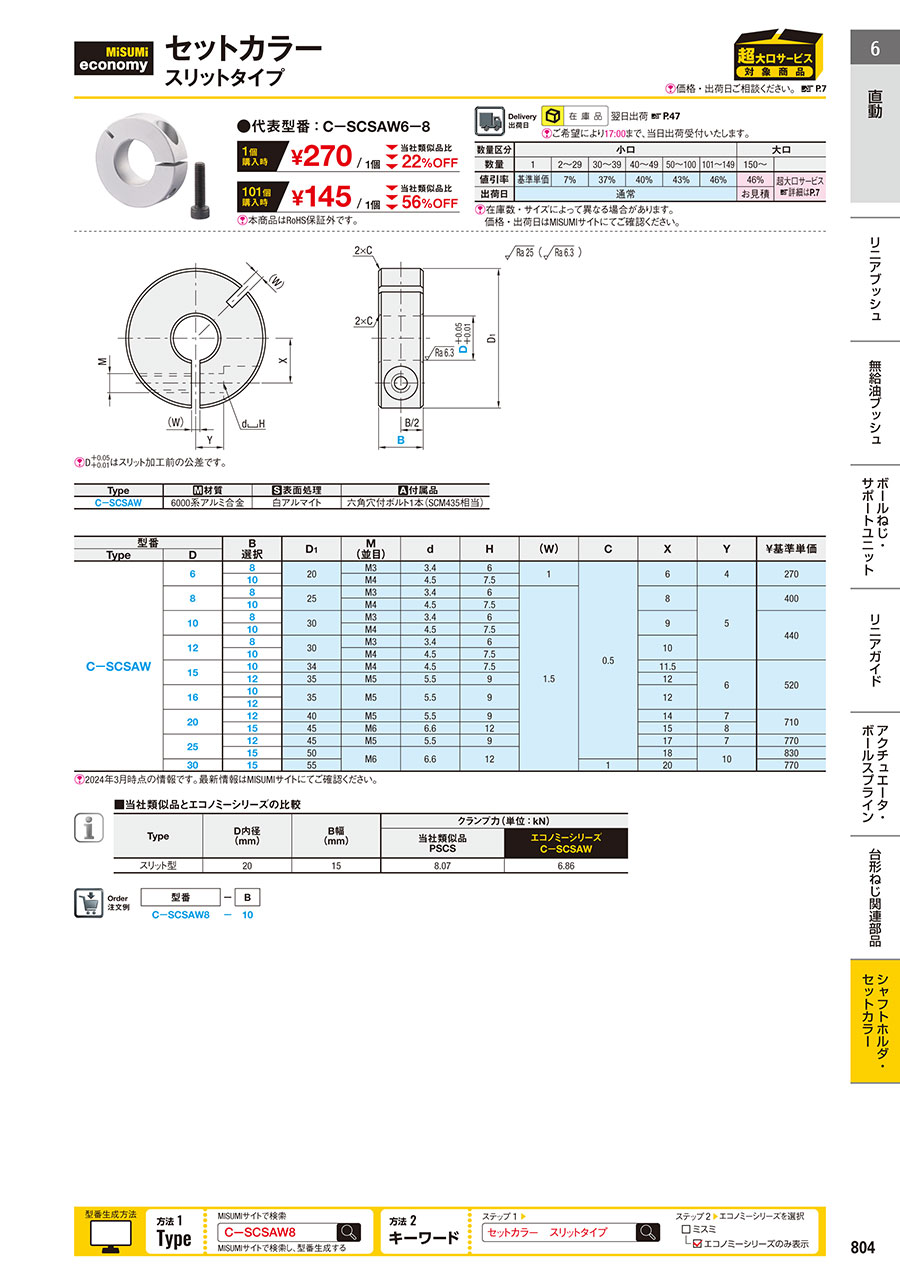

外形図・規格表

外形図
ミスミSCS　セットカラー　位置決めリングD3～D50 　寸法図
[ ! ]D+0.05
+0.01はカット加工前の公差です。
基本仕様
Type[ M ]材質[ S ]表面処理[ A ]付属品
C−SCSAW6000系アルミ合金白アルマイト/ショットブラスト六角穴付ボルト1本(SCM435相当)
規格表
注文例 型式（Type·D）−B
 C-SCSAW8−10
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番B
選択		D1M
(並目)		dH(W)CXY￥基準単価
TypeD
C−SCSAW6820M33.4610.564270
10M44.57.5
8825M33.461.585400
10M44.57.5
10830M33.469440
10M44.57.5
12830M33.4610
10M44.57.5
151034M44.57.511.56520
1235M55.5912
161035M55.5912
12
201240M55.59147710
1545M66.612158
251245M55.59177770
1550M66.6121810830
301555120770

製品比較情報

TypeD内径
(ｍｍ)		B幅
(ｍｍ)		クランプ力(単位：kN)
当社類似品
PSCS		エコノミーシリーズ
C−SCSAW
スリット型20158.076.86
■本商品の数量帯別割引率　詳細
  割引率価格例（9/1時点）型番：C-SCSAW6-8

数量
1個あたり
割引率
1
-
2
31%
30
53%
40
55%
50
57%
101
60%
数量
当社類似品
（PSCS6-8）
本商品
当社類似品比
割引率
1
450円
360円
20%
2
450円
250円
44%
30
427円
170円
60%
40
405円
162円
60%
50
346円
155円
55%
101
324円
145円
55%
   各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

技術情報

ショットブラスト追加に伴い、下記の通り外観が変更となります。

現行品

ショットブラスト追加品

拡大図

変更前
変更後

型番リスト

表示件数
  • 1
    • 型番
    C-SCSAW6-8
    C-SCSAW6-10
    C-SCSAW8-8
    C-SCSAW8-10
    C-SCSAW10-8
    C-SCSAW10-10
    C-SCSAW12-8
    C-SCSAW12-10
    C-SCSAW15-10
    C-SCSAW15-12
    C-SCSAW16-10
    C-SCSAW16-12
    C-SCSAW20-12
    C-SCSAW20-15
    C-SCSAW25-12
    C-SCSAW25-15
    C-SCSAW30-15

    内径

    (mm)

    幅

    (mm)

    外径

    (mm)

    		RoHS?最小発注数量
    6
    8
    20
    10
    1個
    6
    10
    20
    10
    1個
    8
    8
    25
    10
    1個
    8
    10
    25
    10
    1個
    10
    8
    30
    10
    1個
    10
    10
    30
    10
    1個
    12
    8
    30
    10
    1個
    12
    10
    30
    10
    1個
    15
    10
    34
    10
    1個
    15
    12
    35
    10
    1個
    16
    10
    35
    10
    1個
    16
    12
    35
    10
    1個
    20
    12
    40
    10
    1個
    20
    15
    45
    10
    1個
    25
    12
    45
    10
    1個
    25
    15
    50
    10
    1個
    30
    15
    55
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    270円
    ( 297円 )
    在庫品1日目当日出荷可能

    PSCS6-8

    270円
    ( 297円 )
    在庫品1日目当日出荷可能

    PSCS6-10

    400円
    ( 440円 )
    在庫品1日目当日出荷可能

    PSCS8-8

    400円
    ( 440円 )
    在庫品1日目当日出荷可能

    PSCS8-10

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    PSCS10-8

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    PSCS10-10

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    PSCS12-8

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    PSCS12-10

    520円
    ( 572円 )
    在庫品1日目当日出荷可能

    PSCS15-10

    520円
    ( 572円 )
    在庫品1日目当日出荷可能

    PSCS15-12

    520円
    ( 572円 )
    在庫品1日目当日出荷可能

    PSCS16-10

    520円
    ( 572円 )
    在庫品1日目当日出荷可能

    PSCS16-12

    710円
    ( 781円 )
    在庫品1日目当日出荷可能

    PSCS20-12

    710円
    ( 781円 )
    在庫品1日目当日出荷可能

    PSCS20-15

    770円
    ( 847円 )
    在庫品1日目当日出荷可能

    PSCS25-12

    830円
    ( 913円 )
    在庫品1日目当日出荷可能

    PSCS25-15

    770円
    ( 847円 )
    在庫品1日目当日出荷可能

    PSCS30-15

  • 1

    • 詳細情報

    基本情報

    【まとめ買いでお得】50個以上から大幅割引き！
    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 今後ご注文分は現在庫が無くなり次第、ショットブラスト追加品に変更となります。
      下記「技術情報」記載の通り外観が変更となりますのでご注意ください。
    • 当ページの価格表は24年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    概要・仕様

    商品ラインナップ
    TYPEスリットタイプセパレートタイプ
    標準ベアリング固定タイプ2ザグリ穴用固定タイプ2ホールタイプ標準
    商品特長商品特長商品特長商品特長商品特長
    内径φ6～φ30
    材質6000系アルミ合金
    表面処理白アルマイト/ショットブラスト

    商品特長
    外輪に切り溝を追加し、アルミ合金材質でも高いクランプ力を実現しました。


    ■商品バリエーション＞【使用用途】
    用途商品外観使用方法
    部品押さえ
    		ストッパー、位置決め、プーリの押さえ等に使用
    タイプスリットタイプ　標準セパレートタイプ　標準
    ページ数P.804P.805
    ベアリング固定
    		−ベアリングの内輪押さえに使用
    タイプスリット　ベアリング固定用タイプ−
    ページ数P.806−
    他部品取付(汎用)
    		各種取付穴が開いているため、
    プレート等の部品を取付可能
    (穴種；キリ穴、ザグリ穴)
    タイプスリット　2ホールタイプスリット　2ホールザグリタイプ
    ページ数P.807P.808
    ■当社類似品とエコノミーシリーズの締結力比較
    最大スラスト荷重の測定方法
    セットカラーを下記締付トルクにて締め付け後、試験機にて圧縮し、シャフトが動き始めた時の荷重を最大スラスト荷重とする
    締付トルク
    呼び締付トルク(N・m)
    S45C相当6000系アルミ合金
    M31.611.61
    M43.713.71
    M57.547.54
    M612.877.54
    試験条件

    1. シャフト：ミスミ製焼入れシャフト（SFJ）
    2. 試験機：万能試験機
    3. 締付トルク：
    左記締付トルクを任意に決め管理
    4. 防錆油の状況：
    ミスミ出荷時の状態からウエスで拭き取る
    試験方法
    試験結果（実測値であり保証値ではありません）
    TYPE内径 D寸
    (㎜)    		幅 B寸
    (㎜)    		呼びクランプ力(単位：kN)
    当社類似品
    S45C相当・無電解Niメッキ    		エコノミーシリーズ
    6000系アルミ合金
    スリット型2015M68.076.86
    セパレート型1210M43.212.94
    2512M58.385.31
    使用例
    ミスミSC　セットカラー　スナップリングD3～D50 　使用例まとめ
    ■機構名
    異径ワークを水平に吸着、搬送できるロボットハンド

    ■機構性能
    1．吸着パッドを使用することで、搬送高さの異なるいろいろな樹脂カバーを脱着する必要がなくなりました。
    2．ガイドレールで吸着パッドをスライドさせることで異形ワークを吸着することができます。
    3．治具でスライダーを固定することで異形状態を保持できます。

    ■セットカラーの働き
    1．ボールスプラインの片側に固定し、簡易ストッパとしてボールスプラインの滑り出しを防ぐことができます。
    2．形状の異なる異形ワークに対し、セットカラーの軸上における位置を随時に調整でき、ボールスプラインの滑りストロークをコントロールできます。

    詳細はInCAD Library設計事例をクリックしてください。
    注意事項
    ① 防錆目的の場合は、無電解ニッケルメッキ表面処理商品、またはステンレス鋼SUS304系材質の商品を優先して選択してください。
      表面処理と防錆方法については、技術データを参照して下さい。
    ② お客様の使用状況により、最大スラスト荷重を参考に選定し、最適な締付けトルクにて管理してください。
    ③ セットカラーは硬度が弱いため、衝突により傷つきやすいので、開封した後、大切に保管してください。
