MISUMI economy
【エコノミーシリーズ】 RoHS対応 セットカラー スリット 2ホールタイプ
- 通常単価(税別)
- 310円～950円
- 税込単価
- 341円～1,045円
通常出荷日：在庫品1日目当日出荷可能
【まとめ買いでお得】50個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡...
詳細を確認- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 今後ご注文分は現在庫が無くなり次第、ショットブラスト追加品に変更となります。
下記「技術情報」記載の通り外観が変更となりますのでご注意ください。 - 当ページの価格表は24年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

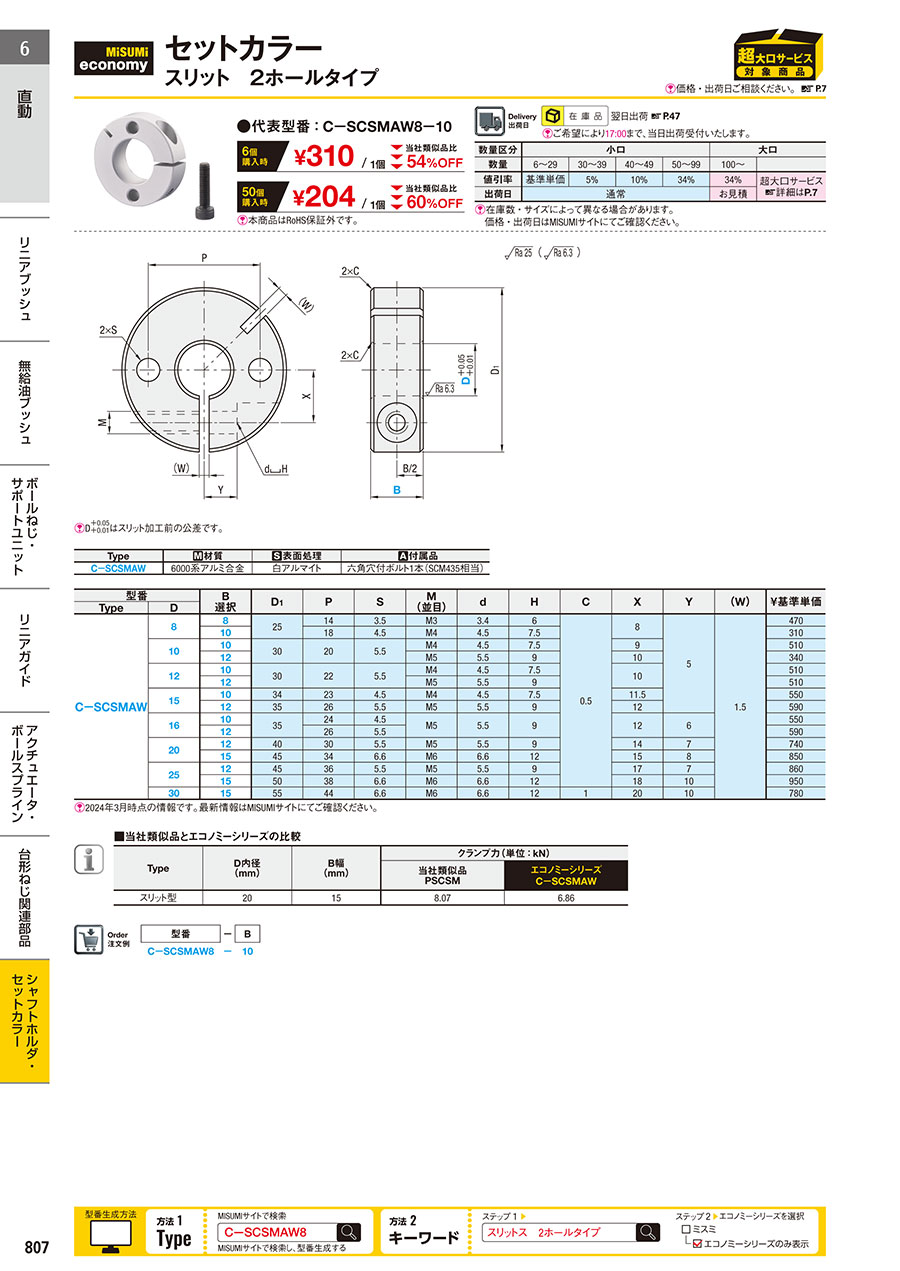

外形図・規格表
外形図
[ ! ]D+0.05
+0.01はカット加工前の公差です
基本仕様
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 |
| C−SCSMAW | 6000系アルミ合金 | 白アルマイト/ショットブラスト | 六角穴付ボルト1本(SCM435相当) |
規格表
| 注文例 | 型式（Type·D） | − | B | |
| C-SCSMAW8 | − | 10 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | B 選択 | D1 | P | S | M (並目) | d | H | C | X | Y | (W) | ￥基準単価 | |
| Type | D | ||||||||||||
| C−SCSMAW | 8 | 8 | 25 | 14 | 3.5 | M3 | 3.4 | 6 | 0.5 | 8 | 5 | 1.5 | 470 |
| 10 | 18 | 4.5 | M4 | 4.5 | 7.5 | 310 | |||||||
| 10 | 10 | 30 | 20 | 5.5 | M4 | 4.5 | 7.5 | 9 | 510 | ||||
| 12 | M5 | 5.5 | 9 | 10 | 340 | ||||||||
| 12 | 10 | 30 | 22 | 5.5 | M4 | 4.5 | 7.5 | 10 | 510 | ||||
| 12 | M5 | 5.5 | 9 | 510 | |||||||||
| 15 | 10 | 34 | 23 | 4.5 | M4 | 4.5 | 7.5 | 11.5 | 550 | ||||
| 12 | 35 | 26 | 5.5 | M5 | 5.5 | 9 | 12 | 590 | |||||
| 16 | 10 | 35 | 24 | 4.5 | M5 | 5.5 | 9 | 12 | 6 | 550 | |||
| 12 | 26 | 5.5 | 590 | ||||||||||
| 20 | 12 | 40 | 30 | 5.5 | M5 | 5.5 | 9 | 14 | 7 | 740 | |||
| 15 | 45 | 34 | 6.6 | M6 | 6.6 | 12 | 15 | 8 | 850 | ||||
| 25 | 12 | 45 | 36 | 5.5 | M5 | 5.5 | 9 | 17 | 7 | 860 | |||
| 15 | 50 | 38 | 6.6 | M6 | 6.6 | 12 | 18 | 10 | 950 | ||||
| 30 | 15 | 55 | 44 | 6.6 | M6 | 6.6 | 12 | 1 | 20 | 10 | 780 | ||
製品比較情報
| Type | D内径 (ｍｍ) | B幅 (ｍｍ) | クランプ力(単位：kN) | |
| 当社類似品 PSCSM | エコノミーシリーズ C−SCSMAW | |||
| スリット型 | 20 | 15 | 8.07 | 6.86 |
■本商品の数量帯別割引率 詳細
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
| 割引率 | 価格例（9/1時点）型番：C-SCSMAW8-8 | |||||||||||||||||||||||||||||||||||||||||||
|
|
技術情報
ショットブラスト追加に伴い、下記の通り外観が変更となります。
現行品
ショットブラスト追加品
拡大図
変更前
変更後型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
|
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
|
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
|
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
|
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【まとめ買いでお得】50個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 今後ご注文分は現在庫が無くなり次第、ショットブラスト追加品に変更となります。
下記「技術情報」記載の通り外観が変更となりますのでご注意ください。 - 当ページの価格表は24年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
商品ラインナップ
| TYPE | スリットタイプ | セパレートタイプ | |||
| 標準 | ベアリング固定タイプ | 2ザグリ穴用固定タイプ | 2ホールタイプ | 標準 | |
 |  |  |  |  | |
| 内径 | φ6～φ30 | ||||
| 材質 | 6000系アルミ合金 | ||||
| 表面処理 | 白アルマイト/ショットブラスト | ||||
商品特長
外輪に切り溝を追加し、アルミ合金材質でも高いクランプ力を実現しました。
■商品バリエーション＞【使用用途】
| 用途 | 商品外観 | 使用方法 | |
部品押さえ |  |  | ストッパー、位置決め、プーリの押さえ等に使用 |
| タイプ | スリットタイプ 標準 | セパレートタイプ 標準 | |
| ページ数 | P.804 | P.805 | |
ベアリング固定 |  | − | ベアリングの内輪押さえに使用 |
| タイプ | スリット ベアリング固定用タイプ | − | |
| ページ数 | P.806 | − | |
他部品取付(汎用) |  |  | 各種取付穴が開いているため、 プレート等の部品を取付可能 (穴種；キリ穴、ザグリ穴) |
| タイプ | スリット 2ホールタイプ | スリット 2ホールザグリタイプ | |
| ページ数 | P.807 | P.808 | |
■当社類似品とエコノミーシリーズの締結力比較
最大スラスト荷重の測定方法
セットカラーを下記締付トルクにて締め付け後、試験機にて圧縮し、シャフトが動き始めた時の荷重を最大スラスト荷重とする
最大スラスト荷重の測定方法
セットカラーを下記締付トルクにて締め付け後、試験機にて圧縮し、シャフトが動き始めた時の荷重を最大スラスト荷重とする
締付トルク
| 呼び | 締付トルク(N・m) | |
| S45C相当 | 6000系アルミ合金 | |
| M3 | 1.61 | 1.61 |
| M4 | 3.71 | 3.71 |
| M5 | 7.54 | 7.54 |
| M6 | 12.87 | 7.54 |
試験条件
1. シャフト：ミスミ製焼入れシャフト（SFJ）
2. 試験機：万能試験機
3. 締付トルク：
左記締付トルクを任意に決め管理
4. 防錆油の状況：
ミスミ出荷時の状態からウエスで拭き取る
1. シャフト：ミスミ製焼入れシャフト（SFJ）
2. 試験機：万能試験機
3. 締付トルク：
左記締付トルクを任意に決め管理
4. 防錆油の状況：
ミスミ出荷時の状態からウエスで拭き取る
試験方法
試験結果（実測値であり保証値ではありません）
| TYPE | 内径 D寸 (㎜) | 幅 B寸 (㎜) | 呼び | クランプ力(単位：kN) | |
| 当社類似品 S45C相当・無電解Niメッキ | エコノミーシリーズ 6000系アルミ合金 | ||||
| スリット型 | 20 | 15 | M6 | 8.07 | 6.86 |
| セパレート型 | 12 | 10 | M4 | 3.21 | 2.94 |
| 25 | 12 | M5 | 8.38 | 5.31 | |
使用例
■機構名
異径ワークを水平に吸着、搬送できるロボットハンド
■機構性能
1.吸着パッドを使用することで、搬送高さの異なるいろいろな樹脂カバーを脱着する必要がなくなりました。
2．ガイドレールで吸着パッドをスライドさせることで異形ワークを吸着することができます。
3．治具でスライダーを固定することで異形状態を保持できます。
■セットカラーの働き
１．ボールスプラインの片側に固定し、簡易ストッパとしてボールスプラインの滑り出しを防ぐことができます。
2.形状の異なる異形ワークに対し、セットカラーの軸上における位置を随時に調整でき、ボールスプラインの滑りストロークをコントロールできます。
詳細はInCAD Library設計事例をクリックしてください。
異径ワークを水平に吸着、搬送できるロボットハンド
■機構性能
1.吸着パッドを使用することで、搬送高さの異なるいろいろな樹脂カバーを脱着する必要がなくなりました。
2．ガイドレールで吸着パッドをスライドさせることで異形ワークを吸着することができます。
3．治具でスライダーを固定することで異形状態を保持できます。
■セットカラーの働き
１．ボールスプラインの片側に固定し、簡易ストッパとしてボールスプラインの滑り出しを防ぐことができます。
2.形状の異なる異形ワークに対し、セットカラーの軸上における位置を随時に調整でき、ボールスプラインの滑りストロークをコントロールできます。
詳細はInCAD Library設計事例をクリックしてください。
注意事項
① 防錆目的の場合は、無電解ニッケルメッキ表面処理商品、またはステンレス鋼SUS304系材質の商品を優先して選択してください。
表面処理と防錆方法については、技術データを参照して下さい。
② お客様の使用状況により、最大スラスト荷重を参考に選定し、最適な締付けトルクにて管理してください。
③ セットカラーは硬度が弱いため、衝突により傷つきやすいので、開封した後、大切に保管してください。
表面処理と防錆方法については、技術データを参照して下さい。
② お客様の使用状況により、最大スラスト荷重を参考に選定し、最適な締付けトルクにて管理してください。
③ セットカラーは硬度が弱いため、衝突により傷つきやすいので、開封した後、大切に保管してください。
