【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 900円～2,540円

税込単価: 990円～2,794円

今見ている商品の標準品

クオリティー品

ミスミ

ハイトルクタイミングプーリ S5Mタイプ

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ

4.3

通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フ...

詳細情報を確認する

種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
S5M
表面処理
白アルマイト
材質
アルミ合金
タイミングプーリ/アイドラー
プーリ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が302型番あります。

外形図・規格表
型番リスト
詳細情報

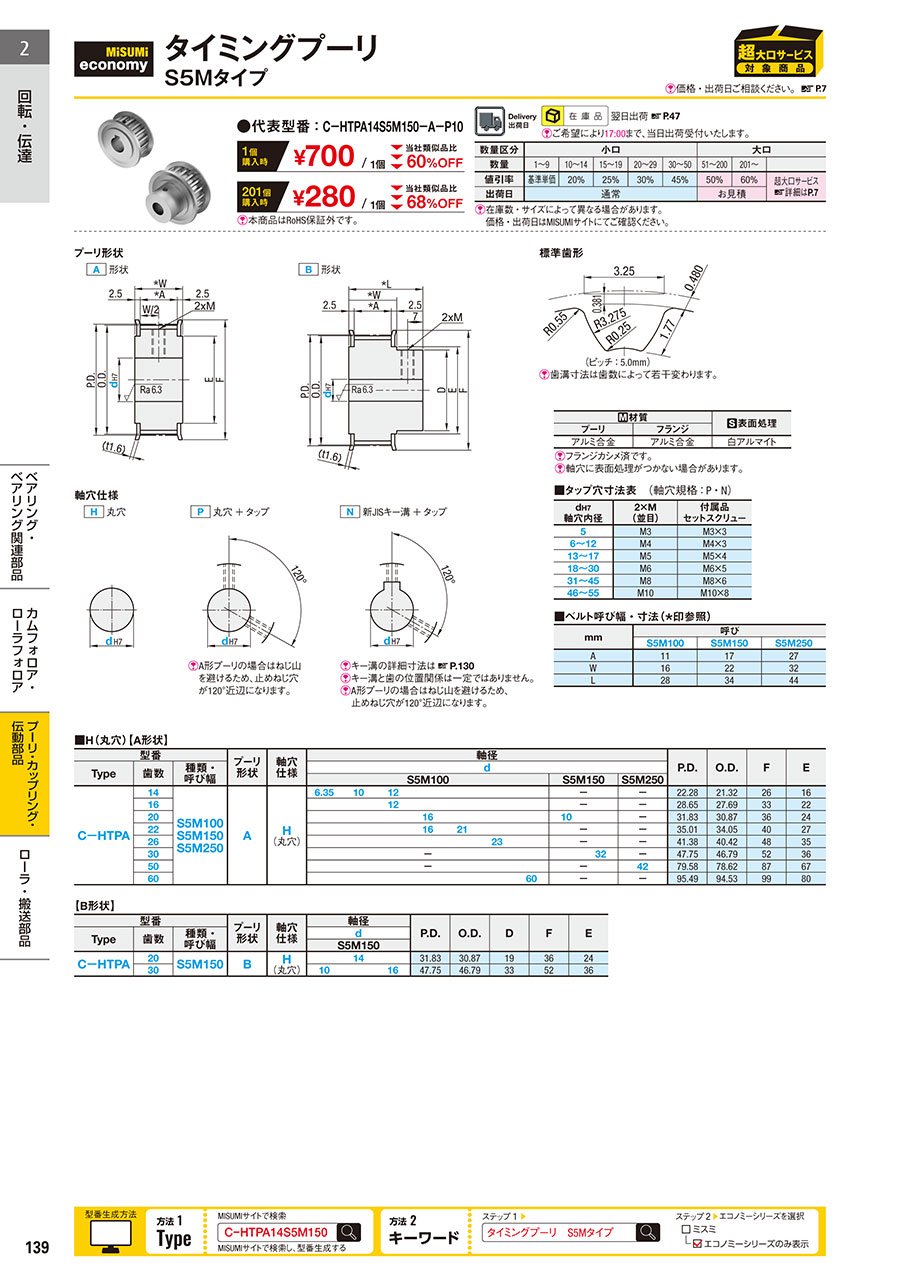

カタログ

外形図・規格表

特長

RoHS対応・寸法フリー指定　でさらに選びやすくなったエコノミーシリーズタイミングプーリが発売開始！（商品ページはこちら）

外形図

プーリ形状
A 形状
B 形状 標準歯形 軸穴仕様
H 丸穴
P 丸穴＋タップ
N 新JISキー溝＋タップ[ ! ]A形プーリの場合はねじ山
を避けるため、タップ穴
が120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
ありません。
[ ! ]A形プーリの場合はねじ山を避けるため、
タップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。（ピッチ：5.0mm）

[ M ]材質		[ S ]表面処理
プーリ	フランジ	[ S ]表面処理
アルミ合金	アルミ合金	白アルマイト

[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理がつかない場合があります。

■タップ穴寸法表　（軸穴規格：P・N）

d_H7 軸穴内径	2×M (並目)	付属品セットスクリュ−
5	M3	M3×3
6～12	M4	M4×3
13～17	M5	M5×4
18～30	M6	M6×5
31～45	M8	M8×6
46～55	M10	M10×8

■ベルト呼び幅・寸法（*印参照）

mm	呼び
mm	S5M100	S5M150	S5M250
A	11	17	27
W	16	22	32
L	28	34	44

規格表

注文例		型番	−	プーリ形状	−	軸穴仕様・軸径
注文例		C−HTPA14S5M100	−	A	−	P10

■H（丸穴）【A形状】

型番			プーリ形状	軸穴仕様	軸径										P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S5M100							S5M150		S5M250
C－HTPA	14	S5M100 S5M150 S5M250	A	H (丸穴)	6.35	10	12					－		－	22.28	21.32	26	16
	16						12					－		－	28.65	27.69	33	22
	20							16				10		－	31.83	30.87	36	24
	22							16	21			－		－	35.01	34.05	40	27
	26									23		－		－	41.38	40.42	48	35
	30				－								32	－	47.75	46.79	52	36
	50				－							－		42	79.58	78.62	87	67
	60										60	－		－	95.49	94.53	99	80

【B形状】

型番			プーリ形状	軸穴仕様	軸径			P.D.	O.D.	D	F	E
Type	歯数	種類・呼び幅			d
					S5M150
C－HTPA	20	S5M150	B	H (丸穴)		14		31.83	30.87	19	36	24
	30				10		16	47.75	46.79	33	52	36

■P（丸穴＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径																									P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S5M100											S5M150												S5M250
C－HTPA	14	S5M100 S5M150 S5M250	A	P (丸穴＋タップ)	5	6	6.35	8	10										10									－		22.28	21.32	26	16
	15				5	6		8	10									8	10									－		23.87	22.91	28	18
	16				5	6	6.35	8	10	12								8	10		12							10		25.46	24.5	32	20
	18						6.35	8	10	12								8	10		12							－		28.65	27.69	33	22
	19					6		8	10							－												－		30.24	29.28	36	24
	20					6	6.35	8	10	12	13	14	15			6	6.35	8	10	11	12	12.7	14	15				－		31.83	30.87	36	24
	22							8	10	12								8	10		12			15				－		35.01	34.05	40	27
	24							8	10	12					20			8	10		12		14	15					15	38.2	37.24	45	30
	25							8	10	12				17				8	10		12		14	15	18	20		－		39.79	38.83	45	30
	26							8	10			14						8	10		12		14					－		41.38	40.42	48	35
	28							8	10	12		14						8	10		12	12.7							15	44.56	43.6	48	35
	30								10	12									10		12			15				－		47.75	46.79	52	36
	40								10																	20		－		63.66	62.7	67	50
	50									12																	25	－		79.58	78.62	87	67

【B形状】

型番			プーリ形状	軸穴仕様	軸径												P.D.	O.D.	D	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S5M100							S5M150
C－HTPA	14	S5M100 S5M150	B	P (丸穴＋タップ)	5	6.35	8					8					22.28	21.32	14	26	16
	15						8					8					23.87	22.91	15	28	18
	16				5	6.35	8	10				8					25.46	24.5	17	32	20
	18						8	10				8					28.65	27.69	19	33	22
	20						8	10	11			8	10				31.83	30.87	19	36	24
	22						8				14	8			12.7	14	35.01	34.05	24	40	27
	24						8					8		12		14	38.2	37.24	27	45	30
	25							10				8					39.79	38.83	27	45	30
	28						8					8					44.56	43.6	32	48	35
	30									12				12		14	47.75	46.79	33	52	36
	36							10				－					57.3	56.34	40	61	45

■N（キー溝＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径																																																					P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S5M100														S5M150																					S5M250
C－HTPA	14	S5M100 S5M150 S5M250	A	N (キー溝＋タップ)	8	10	NK10													10																				－																		22.28	21.32	26	16
	15				8	10	NK10												8		NK10																			－																		23.87	22.91	28	18
	16				8	10	NK10	11	12										8	10	NK10	11	12																			12																25.46	24.5	32	20
	18				8	10	NK10	11	12										8	10	NK10	11	12																			12																28.65	27.69	33	22
	19				8	10	NK10	11	12		14									10			12		14	15																		15														30.24	29.28	36	24
	20				8	10	NK10	11	12	13	14	15	16						8	10	NK10	11	12	13	14	15	16														NK10	12	14	15	16													31.83	30.87	36	24
	22				8	10	NK10	11	12		14	15	16						8	10	NK10	11	12	13	14	15	16	17	18													12	14	15		17	18											35.01	34.05	40	27
	24				8	10	NK10	11	12		14	15		17		19	20		8	10	NK10	11	12	13	14	15	16		18	19	20											12	14	15	16	17		19	20									38.2	37.24	45	30
	25				8	10			12		14	15	16		18	19			8	10	NK10	11	12		14	15	16	17	18	19	20									10		12	14	15	16			19	20									39.79	38.83	45	30
	26				8	10	NK10		12		14	15	16				20		8	10	NK10	11	12		14	15	16		18	19	20	22										12	14	15	16				20	22								41.38	40.42	48	35
	28				8	10	NK10		12		14		16				20		8	10	NK10	11	12		14	15	16	17	18	19	20	22										12	14	15	16		18		20									44.56	43.6	48	35
	30					10	NK10		12		14	15	16				20			10	NK10		12		14	15	16	17	18	19	20	22	24	25	26							12	14	15	16	17	18	19	20	22		25						47.75	46.79	52	36
	32					10			12		14	15						28		10	NK10		12		14	15	16	17	18	19	20	22		25							NK10	12	14	15	16			19	20									50.93	49.97	55	40
	34											15													14	15					20					30													20									54.11	53.15	61	45
	36										14				18					10			12		14	15	16				20													15	16	17			20	22		25	30					57.3	56.34	61	45
	40					10	NK10		12		14		16							10			12		14	15	16			19	20	22	24			30	35						14	15	16		18		20	22		25						63.66	62.7	67	50
	44												16										12			15																							20							40		70.03	69.07	74	58
	48												16										12		14													40											20									76.39	75.43	83	63
	50				－																		12			15		17			20																		20		24			32	35			79.58	78.62	87	67
	60				－																		12									22						40											20			25			35			95.49	94.53	99	80
	72				－																					15				19									55													25	30				55	114.59	113.63	119	100

[ ! ]新JISキー溝＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合はNK10とご指定ください。

【B形状】

型番			プーリ形状	軸穴仕様	軸径																							P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S5M100					S5M150											S5M250
C－HTPA	16	S5M100 S5M150 S5M250	B	N (キー溝＋タップ)	8					－											－							22.28	21.32	26	16
	18				8					－											－							28.65	27.69	33	22
	20				8	10				8	10										－							31.83	30.87	36	24
	22						11	12			10	12									－							35.01	34.05	40	27
	24							12				12	13								－							38.2	37.24	45	30
	25					10		12	14		10	12		14	15							14	15					39.79	38.83	45	30
	26								14	8		12		14		16	17					14						41.38	40.42	48	35
	28								14					14	15	16						14						44.56	43.6	48	35
	30								14			12		14	15	16					12	14	15	16				47.75	46.79	52	36
	32								14			12		14	15	16		18	19	20		14			19	20		50.93	49.97	55	40
	34				－															20					19		25	54.11	53.15	61	45
	36								14					14									15			20	25	57.3	56.34	61	45
	40				－										15						－							63.66	62.7	67	50
	44				－										15						－							70.03	69.07	74	58
	50				－										15												25	70.58	78.62	87	67

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥基準単価
	S5M100						S5M150						S5M250
	H穴		P穴		N穴		H穴		P穴		N穴		H穴		P穴		N穴
	A 形状	B 形状	A 形状	B 形状	A 形状	B 形状	A 形状	B 形状	A 形状	B 形状	A 形状	B 形状	A 形状	B 形状	A 形状	B 形状	A 形状	B 形状
14	720	－	975	740	760	－	－	－	700	1,230	1,220	－	－	－	－	－	－	－
15	－	－	1,000	1,150	970	－	－	－	1,090	1,260	830	－	－	－	－	－	－	－
16	780	－	860	1,200	1,190	900	－	－	1,120	1,300	1,070	－	－	－	1,170	－	1,310	－
18	－	－	1,050	1,215	1,215	1,385	－	－	1,145	1,335	1,310	－	－	－	－	－	1,340	－
19	－	－	1,080	－	1,250	－	－	－	－	－	1,340	－	－	－	－	－	1,640	－
20	840	－	1,095	840	1,060	1,440	930	940	990	1,385	1,140	1,560	－	－	1,250	－	1,390	－
22	890	－	1,235	1,390	1,450	1,070	－	－	1,340	1,300	1,300	1,160	－	－	－	－	1,890	－
24	－	－	1,370	1,545	1,620	1,790	－	－	990	1,120	1,740	1,290	－	－	1,550	－	2,100	－
25	－	－	1,410	1,330	1,110	1,860	－	－	1,530	1,160	1,490	1,835	－	－	－	－	1,810	2,035
26	880	－	1,455	－	1,715	1,905	－	－	1,580	－	1,840	1,710	－	－	－	－	2,230	1,890
28	－	－	1,520	1,725	1,805	1,675	－	－	1,660	1,875	1,935	1,800	－	－	1,720	－	1,960	1,975
30	－	－	1,590	1,500	1,570	1,745	1,300	1,270	1,440	1,300	1,690	1,880	－	－	－	－	2,040	2,300
32	－	－	－	－	1,310	1,815	－	－	－	－	1,400	1,950	－	－	－	－	1,690	1,915
34	－	－	－	－	1,410	－	－	－	－	－	1,510	1,680	－	－	－	－	2,290	2,570
36	－	－	－	1,390	1,450	1,620	－	－	－	－	1,955	1,740	－	－	－	－	2,370	2,670
40	－	－	1,340	－	1,560	－	－	－	1,460	－	1,670	1,860	－	－	－	－	2,540	－
44	－	－	－	－	1,660	－	－	－	－	－	1,790	1,990	－	－	－	－	2,710	－
48	－	－	－	－	2,210	－	－	－	－	－	1,900	－	－	－	－	－	2,880	－
50	－	－	1,970	－	－	－	－	－	2,140	－	2,000	2,230	2,560	－	－	－	3,030	3,410
60	2,090	－	－	－	－	－	－	－	－	－	3,040	－	－	－	－	－	3,680	－
72	－	－	－	－	－	－	－	－	－	－	4,170	－	－	－	－	－	5,050	－

製品比較情報

		当社類似品 HTPA□□S5Mなど	エコノミーシリーズ C-HTPA□□S5M （本商品）	エコノミーシリーズでの類似品 E-HTPA□□S5M （後継品）
材質	プーリ	アルミ合金/S45C相当/SUS304	アルミ合金	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUS304	アルミ合金	アルミ合金
表面処理		白アルマイト/黒アルマイト /硬質アルマイト/無電解ニッケルメッキ /四三酸化鉄皮膜	白アルマイト	白アルマイト
寸法指定方法		フリー指定	固定寸法選択	フリー指定
軸穴仕様		8種類	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)
追加工		選択可	不可	不可
付属品（セットスクリュー）		あり	あり	あり
RoHS10		対応	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（9/1時点）型番：C-HTPA16S5M100-B-N8

数量	1個あたりプライスダウン率
1	ｰ
10	20%
15	25%
20	30%
30	45%
51	50%
201	65%

数量	当社類似品（HTPA16S5M100-B-N8）	本商品	当社類似品比プライスダウン率
1	2,270円	900円	60%
10	1,816円	720円	60%
15	1,702円	674円	60%
20	1,589円	629円	60%
30	1,248円	494円	60%
51	1,169円	449円	62%
201	1,135円	315円	72%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

使用方法
	①駆動用駆動輪で従動輪を回すことで伝動
	①リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。

型番リスト

表示件数

...

型番

C-HTPA14S5M100-A-P6.35

C-HTPA14S5M100-A-P8

C-HTPA14S5M100-A-P10

C-HTPA14S5M100-B-P6.35

C-HTPA15S5M150-A-NK10

C-HTPA16S5M100-A-NK10

C-HTPA18S5M100-A-NK10

C-HTPA18S5M150-A-NK10

特性・用途

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

軸穴径 d

(mm)

軸穴形状

RoHS?

最小発注数量

該当なし	10	14	A形	8	N	10	1個
該当なし	10	14	A形	10	N	10	1個
該当なし	10	14	A形	5	P	10	1個
該当なし	10	14	A形	6	P	10	1個
-	10	14	A形	6.35	P	10	1個
該当なし	10	14	A形	8	P	10	1個
該当なし	10	14	A形	10	P	10	1個
該当なし	10	14	B形	6.35	P	10	1個
該当なし	10	14	B形	8	P	10	1個
該当なし	15	14	A形	10	N	10	1個
該当なし	15	14	B形	8	P	10	1個
該当なし	10	15	A形	8	N	10	1個
該当なし	10	15	A形	10	N	10	1個
該当なし	10	15	A形	6	P	10	1個
該当なし	10	15	A形	8	P	10	1個
該当なし	10	15	A形	10	P	10	1個
該当なし	10	15	B形	8	P	10	1個
該当なし	15	15	A形	10	NK	10	1個
-	15	15	A形	8	P	10	1個
-	15	15	A形	10	P	10	1個
-	15	15	B形	8	P	10	1個
該当なし	10	16	A形	8	N	10	1個
該当なし	10	16	A形	10	N	10	1個
該当なし	10	16	A形	12	N	10	1個
該当なし	10	16	A形	10	NK	10	1個
該当なし	10	16	A形	5	P	10	1個
該当なし	10	16	A形	6	P	10	1個
該当なし	10	16	A形	8	P	10	1個
該当なし	10	16	A形	10	P	10	1個
該当なし	10	16	A形	12	P	10	1個
該当なし	10	16	B形	8	N	10	1個
該当なし	10	16	B形	8	P	10	1個
該当なし	15	16	A形	8	N	10	1個
該当なし	15	16	A形	10	N	10	1個
該当なし	15	16	A形	12	N	10	1個
該当なし	15	16	A形	8	P	10	1個
-	15	16	A形	10	P	10	1個
該当なし	15	16	A形	12	P	10	1個
該当なし	15	16	B形	8	P	10	1個
該当なし	10	18	A形	8	N	10	1個
該当なし	10	18	A形	10	N	10	1個
該当なし	10	18	A形	11	N	10	1個
該当なし	10	18	A形	12	N	10	1個
該当なし	10	18	A形	10	NK	10	1個
該当なし	10	18	A形	8	P	10	1個
該当なし	10	18	A形	10	P	10	1個
該当なし	10	18	B形	8	P	10	1個
該当なし	15	18	A形	8	N	10	1個
該当なし	15	18	A形	10	N	10	1個
該当なし	15	18	A形	12	N	10	1個
該当なし	15	18	A形	10	NK	10	1個
該当なし	15	18	A形	8	P	10	1個
該当なし	15	18	A形	10	P	10	1個
該当なし	15	18	A形	12	P	10	1個
該当なし	15	18	B形	8	P	10	1個
該当なし	10	19	A形	8	N	10	1個
該当なし	10	19	A形	10	N	10	1個
該当なし	10	19	A形	12	N	10	1個
該当なし	10	19	A形	14	N	10	1個
該当なし	15	19	A形	12	N	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,140円 ( 1,254円 )	在庫品1日目当日出荷可能	HTPA14S5M100-A
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能	HTPA14S5M100-A
975円 ( 1,073円 )	在庫品1日目当日出荷可能	HTPA14S5M100-A
975円 ( 1,073円 )	在庫品1日目当日出荷可能	HTPA14S5M100-A
975円 ( 1,073円 )	在庫品1日目当日出荷可能	HTPA14S5M100-A
975円 ( 1,073円 )	在庫品1日目当日出荷可能	HTPA14S5M100-A
975円 ( 1,073円 )	在庫品1日目当日出荷可能	HTPA14S5M100-A
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	HTPA14S5M100-B
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	HTPA14S5M100-B
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能	HTPA14S5M150-A
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能	HTPA14S5M150-B
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	HTPA15S5M100-A
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	HTPA15S5M100-A
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能	HTPA15S5M100-A
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能	HTPA15S5M100-A
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能	HTPA15S5M100-A
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能	HTPA15S5M100-B
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	HTPA15S5M150-A
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能	HTPA15S5M150-A
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能	HTPA15S5M150-A
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能	HTPA15S5M150-B
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能	HTPA16S5M100-A
900円 ( 990円 )	在庫品1日目当日出荷可能	HTPA16S5M100-B
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	HTPA16S5M100-B
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能	HTPA16S5M150-A
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能	HTPA16S5M150-A
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能	HTPA16S5M150-A
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	HTPA16S5M150-A
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	HTPA16S5M150-A
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	HTPA16S5M150-A
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	HTPA16S5M150-B
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能	HTPA18S5M100-A
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能	HTPA18S5M100-A
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能	HTPA18S5M100-A
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能	HTPA18S5M100-A
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能	HTPA18S5M100-A
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能	-
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能	HTPA18S5M100-A
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能	HTPA18S5M100-B
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	HTPA18S5M150-A
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	HTPA18S5M150-A
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	HTPA18S5M150-A
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	HTPA18S5M150-A
1,145円 ( 1,260円 )	在庫品1日目当日出荷可能	HTPA18S5M150-A
1,145円 ( 1,260円 )	在庫品1日目当日出荷可能	HTPA18S5M150-A
1,145円 ( 1,260円 )	在庫品1日目当日出荷可能	HTPA18S5M150-A
1,335円 ( 1,469円 )	在庫品1日目当日出荷可能	HTPA18S5M150-B
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	HTPA19S5M100-A
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	HTPA19S5M100-A
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	HTPA19S5M100-A
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	HTPA19S5M100-A
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能	HTPA19S5M150-A

...

基本情報

基本情報

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フリー指定タイプからお選びください。（こちら）
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ	【エコノミーシリーズ】 RoHS対応アイドラー S5Mタイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S8Mタイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S2M 固定寸法タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 固定寸法タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	900円-	1,430円 -	570円 -	1,715円 -	695円 -	910円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種類	タイミングプーリ	歯付アイドラー	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	S5M	S5M	S3M	S8M	S2M	T5
表面処理	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト
材質	アルミ合金	アルミ合金	アルミ合金	アルミ合金	アルミ合金	アルミ合金

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

特性・用途

使用ベルト幅(mm)

歯数(T)

プーリ形状

軸穴径 d(mm)

軸穴形状

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

特性・用途

使用ベルト幅(mm)

歯数(T)

プーリ形状

軸穴径 d(mm)

軸穴形状

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応 タイミングプーリ S5M 固定寸法タイプ

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ
