【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 570円～1,860円

税込単価: 627円～2,046円

今見ている商品の標準品

クオリティー品

ミスミ

ハイトルクタイミングプーリ S3Mタイプ

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フ...

詳細情報を確認する

種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
S3M
表面処理
白アルマイト
材質
アルミ合金
タイミングプーリ/アイドラー
プーリ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が223型番あります。

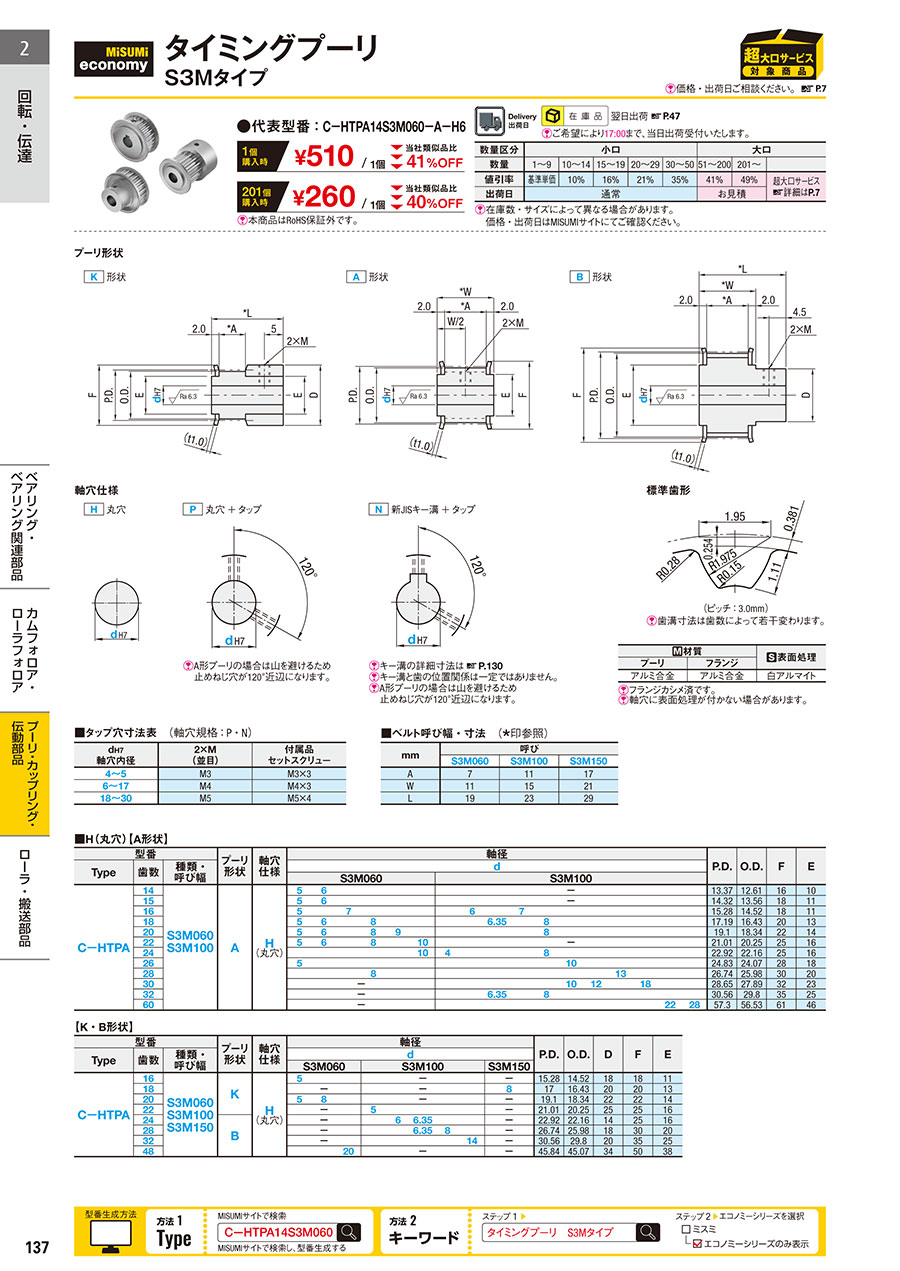

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

RoHS対応・寸法フリー指定　でさらに選びやすくなったエコノミーシリーズタイミングプーリが発売開始！（商品ページはこちら）

外形図

プーリ形状
K 形状
A 形状
B 形状 軸穴仕様
H 丸穴
P 丸穴＋タップ
N 新JISキー溝＋タップ 標準歯形[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
ありません。
[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。（ピッチ：3.0mm）

[ M ]材質		[ S ]表面処理
プーリ	フランジ	[ S ]表面処理
アルミ合金	アルミ合金	白アルマイト

[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理が付かない場合があります。

■タップ穴寸法表　（軸穴規格：P・N）

d_H7 軸穴内径	2×M (並目)	付属品セットスクリュ−
4～5	M3	M3×3
6～17	M4	M4×3
18～30	M5	M5×4

■ベルト呼び幅・寸法　（*印参照)

mm	呼び
mm	S3M060	S3M100	S3M150
A	7	11	17
W	11	15	21
L	19	23	29

規格表

注文例		型番	−	プーリ形状	−	軸穴仕様・軸径
注文例		C−HTPA14S3M060	−	A	−	H6

■H（丸穴）【A形状】

型番			プーリ形状	軸穴仕様	軸径																	P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S3M060						S3M100
C－HTPA	14	S3M060 S3M100	A	H (丸穴)	5	6					－											13.37	12.61	16	10
	15				5	6					－											14.32	13.56	18	11
	16				5		7					6		7								15.28	14.52	18	11
	18				5	6		8					6.35		8							17.19	16.43	20	13
	20				5	6		8	9						8							19.1	18.34	22	14
	22				5	6		8		10	－											21.01	20.25	25	16
	24									10	4				8							22.92	22.16	25	16
	26				5											10						24.83	24.07	28	18
	28							8										13				26.74	25.98	30	20
	30				－											10	12		18			28.65	27.89	32	23
	32				－								6.35		8							30.56	29.8	35	25
	60				－															22	28	57.3	56.53	61	46

【K・B形状】

型番			プーリ形状	軸穴仕様	軸径									P.D.	O.D.	D	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S3M060			S3M100					S3M150
C－HTPA	16	S3M060 S3M100 S3M150	K	H (丸穴)	5			－					－	15.28	14.52	18	18	11
	18				－			－					8	17	16.43	20	20	13
	20				5	8		－					－	19.1	18.34	22	22	14
	22				－			5					－	21.01	20.25	25	25	16
	24		B		－				6	6.35			－	22.92	22.16	14	25	16
	28				－					6.35	8		－	26.74	25.98	18	30	20
	32				－							14	－	30.56	29.8	20	35	25
	48						20	－					－	45.84	45.07	34	50	38

■P（丸穴＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径																																P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S3M060										S3M100																	S3M150
C－HTPA	15	S3M060 S3M100 S3M150	A	P (丸穴＋タップ)	－											5																－					14.32	13.56	18	11
	16				－											5																－					15.28	14.52	18	11
	18				－											5	6															－					17.19	16.43	20	13
	20				－											5	6															6					19.1	18.34	22	14
	22				－											5	6	6.35	8														8				21.01	20.25	25	16
	24				4	5	6	6.35	8	10						5	6	6.35	8	10												6	8				22.92	22.16	25	16
	25				4	5	6	6.35	8	10					4	5	6	6.35	8	10	11												8				23.87	23.11	28	18
	26					5	6	6.35	8	10						5	6	6.35	8	10													8				24.83	24.07	28	18
	28					5	6	6.35	8	10	12					5	6	6.35	8	10		12		13									8				26.74	25.98	30	20
	30						6	6.35	8	10	12	14	15				6	6.35	8	10		12	12.7	13	14	15							8	10	12	14	28.65	27.89	32	23
	32								8	10	12			16			6	6.35	8	10		12			14								8				30.56	29.8	35	25
	34				－												6		8	10							18						8				32.47	31.71	40	28
	36						6	6.35	8	10	12						6	6.35	8	10													8	10	12		34.38	33.62	40	28
	40								8		12								8	10		12						20					8	10			38.2	37.44	44	32
	44				－														8	10					14					25		－					42.02	41.25	48	36
	48								8	10									8	10		12										－					45.84	45.07	50	38
	50									10									8	10									22			－					47.75	46.98	52	40
	60				－																										30	－					57.3	56.53	61	46
	72				－															10			12.7								30	－					68.75	67.99	74	58

【K・B形状】

型番			プーリ形状	軸穴仕様	軸径																									P.D.	O.D.	D	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S3M060								S3M100													S3M150
C－HTPA	14	S3M060 S3M100 S3M150	K	P (丸穴＋タップ)	4	5	6						4	5	6											－				13.37	12.61	16	16	10
	15					5	6							5	6											－				14.32	13.56	18	18	11
	16				4	5	6	6.35						5	6	6.35	7									－				15.28	14.52	18	18	11
	18					5	6	6.35	8					5	6	6.35		8									8			17.19	16.43	20	20	13
	20				4	5	6	6.35	8					5	6	6.35		8									8			19.1	18.34	22	22	14
	22					5	6	6.35	8					5	6	6.35		8	10									10		21.01	20.25	25	25	16
	24		B			5	6	6.35	8					5	6	6.35		8									8			22.92	22.16	14	25	16
	25					5	6		8	10				5	6	6.35		8	10							－				23.87	23.11	16	28	18
	26								8	10						6.35		8								－				24.83	24.07	16	28	18
	28					5		6.35	8	10				5	6	6.35		8								－				26.74	25.98	18	30	20
	30								8	10						6.35		8	10		12						8		12	28.65	27.89	20	32	23
	32								8	10						6.35		8								6.35	8			30.56	29.8	20	35	25
	34								8			14						8	10		12	14				－				32.47	31.71	26	40	28
	36										13					6.35		8								－				34.38	33.62	26	40	28
	40				－													8	10	11	12	14		18	20	－				38.2	37.44	30	44	32
	48								8				－													－				45.84	45.07	34	50	38
	50				－													8								－				47.75	46.98	34	52	40
	72				－																		15			－				68.75	67.99	50	74	58

■N（キー溝＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径																																	P.D.	O.D.	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S3M060							S3M100												S3M150
C－HTPA	25	S3M060 S3M100 S3M150	A	N (キー溝＋タップ)	8	10	NK10					8	10	NK10	11									8	10		11											23.87	23.11	28	18
	26				8	10						8	10	NK10	11									8	10	NK10												24.83	24.07	28	18
	28				8	10		12				8	10		11	12	13							8	10			12										26.74	25.98	30	20
	30				8	10		12	14			8	10	NK10	11	12	13	14						8	10	NK10		12		14								28.65	27.89	32	23
	32				8	10		12	14		17	8	10		11	12		14	15	16	17			8	10	NK10		12		14	15	16						30.56	29.8	35	25
	34				－							8	10			12		14	15						10			12		14	15							32.47	31.71	40	28
	36				8			12				8	10	NK10	11	12		14	15		17				10	NK10		12	13	14	15							34.38	33.62	40	28
	40				－							8	10		11	12		14	15			20			10		11	12		14	15		17	19	20			38.2	37.44	44	32
	44				－							8	10	NK10		12		14	15									12		14								42.02	41.25	48	36
	48									15		8	10					14	15						10			12						19				45.84	45.07	50	38
	50				－							8	10					14				20	25							14	15						29	47.75	46.98	52	40
	60				8							8				12		14							10			12						19		22		57.3	56.53	61	46
	72				－																	20	25					12										68.75	67.99	74	58

【B形状】

型番			プーリ形状	軸穴仕様	軸径													P.D.	O.D.	D	F	E
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			S3M060		S3M100								S3M150
C－HTPA	25	S3M060 S3M100 S3M150	B	N (キー溝＋タップ)	8		8								8			23.87	23.11	16	28	18
	26				8		8								8			24.83	24.07	16	28	18
	28				－		8								－			26.74	25.98	18	30	20
	30				8		8	10	NK10	11					8			28.65	27.89	20	32	23
	32				8		8	10							8			30.56	29.8	20	35	25
	34				－		8	10			12	13	14			14		32.47	31.71	26	40	28
	36					10							14		－			34.38	33.62	26	40	28
	40				－		8	10					14	15		14		38.2	37.44	30	44	32
	44				－		8								－			42.02	41.25	32	48	36
	48				－		－										16	45.84	45.07	34	50	38
	50				8		－								－			47.75	46.98	34	52	40
	60				－		8								－			57.3	56.53	39	61	46

[ ! ]新JISキー溝穴＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合はNK10とご指定ください。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥基準単価
	S3M060						S3M100						S3M150
	H穴		P穴		N穴		H穴		P穴		N穴		H穴		P穴		N穴
	A 形状	B・K 形状	A 形状	B・K 形状	A 形状	B 形状	A 形状	B・K 形状	A 形状	B・K 形状	A 形状	B 形状	A 形状	B・K 形状	A 形状	B・K 形状	A 形状	B 形状
14	510	－	－	650	－	－	－	－	－	700	－	－	－	－	－	－	－	－
15	530	－	－	670	－	－	－	－	730	735	－	－	－	－	－	－	－	－
16	550	550	－	690	－	－	600	－	740	750	－	－	－	－	－	900	－	－
18	570	－	－	710	－	－	630	－	770	780	－	－	－	790	－	935	－	－
19	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－
20	580	600	－	740	－	－	640	－	780	800	－	－	－	－	935	970	－	－
22	580	－	－	785	－	－	－	710	780	850	－	－	－	－	935	1,025	－	－
24	580	－	730	845	－	－	640	780	785	920	－	－	－	－	940	1,115	－	－
25	－	－	740	860	850	975	－	－	800	930	915	1,050	－	－	970	－	1,080	1,250
26	610	－	765	900	885	1,020	670	－	830	970	950	1,090	－	－	1,010	－	1,130	1,300
28	630	－	795	940	915	－	700	850	870	1,020	990	1,140	－	－	1,040	－	1,160	－
30	－	－	855	1,055	990	1,185	720	－	920	1,050	1,055	1,180	－	－	1,100	1,270	1,230	1,400
32	－	－	890	1,100	1,025	1,230	750	880	970	1,100	1,100	1,230	－	－	1,160	1,320	1,290	1,455
34	－	－	－	1,170	－	－	－	－	1,025	1,170	1,175	1,320	－	－	1,230	－	1,380	1,560
36	－	－	980	1,210	1,130	1,360	－	－	1,065	1,210	1,215	1,360	－	－	1,270	－	1,420	－
40	－	－	1,050	－	－	－	－	－	1,140	1,300	1,300	1,470	－	－	1,365	－	1,530	1,730
44	－	－	－	－	－	－	－	－	1,210	－	1,380	1,540	－	－	－	－	1,600	－
48	－	1,170	1,170	1,450	1,350	－	－	－	1,275	－	1,460	－	－	－	－	－	1,710	1,930
50	－	－	1,230	－	－	1,710	－	－	1,320	1,510	1,520	－	－	－	－	－	1,780	－
60	－	－	－	－	1,730	－	1,280	－	1,630	－	1,860	2,080	－	－	－	－	2,190	－
72	－	－	－	－	－	－	－	－	2,010	2,280	2,330	－	－	－	－	－	2,710	－

製品比較情報

		当社類似品 HTPA□□S3Mなど	エコノミーシリーズ C-HTPA□□S3M （本商品）	エコノミーシリーズでの類似品 E-HTPA□□S3M （後継品）
材質	プーリ	アルミ合金/S45C相当/SUS304	アルミ合金	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUS304	アルミ合金	アルミ合金
表面処理		白アルマイト/黒アルマイト /硬質アルマイト/無電解ニッケルメッキ /四三酸化鉄皮膜	白アルマイト	白アルマイト
寸法指定方法		フリー指定	固定寸法選択	フリー指定
軸穴仕様		8種類	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)
追加工		選択可	不可	不可
付属品（セットスクリュー）		あり	あり	あり
RoHS10		対応	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（9/1時点）型番：C-HTPA30S3M060-A-N8

数量	1個あたりプライスダウン率
1	ｰ
10	20%
15	25%
20	30%
31	45%
51	50%
101	65%

数量	当社類似品（HTPA30S3M060-A-N8）	本商品	当社類似品比プライスダウン率
1	1,650円	990円	40%
10	1,320円	792円	40%
15	1,236円	742円	40%
20	1,155円	693円	40%
31	907円	544円	40%
51	852円	495円	42%
101	825円	346円	58%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

使用方法
	①駆動用駆動輪で従動輪を回すことで伝動
	①リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。

型番リスト

表示件数

型番

C-HTPA16S3M060-K-P6.35

C-HTPA16S3M100-A-P5

C-HTPA16S3M100-K-P5

C-HTPA16S3M100-K-P6

C-HTPA16S3M100-K-P6.35

C-HTPA18S3M100-K-P6.35

C-HTPA20S3M060-K-P6.35

C-HTPA20S3M100-K-P6.35

C-HTPA22S3M100-A-P6.35

C-HTPA22S3M100-K-P5

C-HTPA22S3M100-K-P6

C-HTPA22S3M100-K-P6.35

C-HTPA24S3M060-A-P6.35

C-HTPA24S3M060-A-P10

C-HTPA24S3M060-B-P5

C-HTPA24S3M060-B-P6

C-HTPA24S3M060-B-P6.35

C-HTPA24S3M100-B-P6.35

特性・用途

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

軸穴径 d

(mm)

軸穴形状

RoHS?

最小発注数量

該当なし	6	14	K形	4	P	10	1個
該当なし	10	14	K形	5	P	10	1個
-	6	15	K形	5	P	10	1個
該当なし	6	15	K形	6	P	10	1個
-	10	15	K形	5	P	10	1個
該当なし	10	15	K形	6	P	10	1個
該当なし	6	16	K形	5	P	10	1個
該当なし	6	16	K形	6	P	10	1個
該当なし	6	16	K形	6.35	P	10	1個
-	10	16	A形	5	P	10	1個
該当なし	10	16	K形	5	P	10	1個
該当なし	10	16	K形	6	P	10	1個
該当なし	10	16	K形	6.35	P	10	1個
該当なし	6	18	A形	8	H	10	1個
該当なし	6	18	K形	5	P	10	1個
該当なし	6	18	K形	6	P	10	1個
該当なし	6	18	K形	8	P	10	1個
該当なし	10	18	A形	8	H	10	1個
該当なし	10	18	A形	5	P	10	1個
-	10	18	A形	6	P	10	1個
該当なし	10	18	K形	5	P	10	1個
該当なし	10	18	K形	6	P	10	1個
該当なし	10	18	K形	6.35	P	10	1個
該当なし	15	18	K形	8	P	10	1個
該当なし	6	20	A形	5	H	10	1個
該当なし	6	20	A形	8	H	10	1個
該当なし	6	20	K形	5	P	10	1個
該当なし	6	20	K形	6.35	P	10	1個
該当なし	10	20	A形	5	P	10	1個
該当なし	10	20	A形	6	P	10	1個
該当なし	10	20	K形	5	P	10	1個
該当なし	10	20	K形	6	P	10	1個
該当なし	10	20	K形	6.35	P	10	1個
-	10	20	K形	8	P	10	1個
該当なし	15	20	A形	6	P	10	1個
該当なし	15	20	K形	8	P	10	1個
該当なし	6	22	K形	5	P	10	1個
該当なし	6	22	K形	6	P	10	1個
該当なし	6	22	K形	8	P	10	1個
該当なし	10	22	A形	5	P	10	1個
該当なし	10	22	A形	6	P	10	1個
該当なし	10	22	A形	6.35	P	10	1個
該当なし	10	22	K形	5	P	10	1個
-	10	22	K形	6	P	10	1個
該当なし	10	22	K形	6.35	P	10	1個
該当なし	10	22	K形	8	P	10	1個
該当なし	15	22	A形	8	P	10	1個
該当なし	6	24	A形	4	P	10	1個
該当なし	6	24	A形	5	P	10	1個
該当なし	6	24	A形	6.35	P	10	1個
該当なし	6	24	A形	10	P	10	1個
該当なし	6	24	B形	5	P	10	1個
該当なし	6	24	B形	6	P	10	1個
-	6	24	B形	6.35	P	10	1個
該当なし	6	24	B形	8	P	10	1個
該当なし	10	24	A形	5	P	10	1個
該当なし	10	24	A形	10	P	10	1個
該当なし	10	24	B形	5	P	10	1個
該当なし	10	24	B形	6	P	10	1個
該当なし	10	24	B形	6.35	P	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

650円 ( 715円 )	在庫品1日目当日出荷可能	HTPA14S3M060-K
705円 ( 776円 )	在庫品1日目当日出荷可能	HTPA14S3M100-K
670円 ( 737円 )	在庫品1日目当日出荷可能	HTPA15S3M060-K-P5
670円 ( 737円 )	在庫品1日目当日出荷可能	HTPA15S3M060-K
735円 ( 809円 )	在庫品1日目当日出荷可能	HTPA15S3M100-K
735円 ( 809円 )	在庫品1日目当日出荷可能	HTPA15S3M100-K
695円 ( 765円 )	在庫品1日目当日出荷可能	HTPA16S3M060-K-P5
690円 ( 759円 )	在庫品1日目当日出荷可能	HTPA16S3M060-K
695円 ( 765円 )	在庫品1日目当日出荷可能	HTPA16S3M060-K-P6.35
740円 ( 814円 )	在庫品1日目当日出荷可能	HTPA16S3M100-A
750円 ( 825円 )	在庫品1日目当日出荷可能	HTPA16S3M100-K-P5
750円 ( 825円 )	在庫品1日目当日出荷可能	HTPA16S3M100-K
750円 ( 825円 )	在庫品1日目当日出荷可能	HTPA16S3M100-K
570円 ( 627円 )	在庫品1日目当日出荷可能	HTPA18S3M060-A-H8
710円 ( 781円 )	在庫品1日目当日出荷可能	HTPA18S3M060-K-P5
710円 ( 781円 )	在庫品1日目当日出荷可能	HTPA18S3M060-K
710円 ( 781円 )	在庫品1日目当日出荷可能	HTPA18S3M060-K-P8
630円 ( 693円 )	在庫品1日目当日出荷可能	HTPA18S3M100-A
770円 ( 847円 )	在庫品1日目当日出荷可能	HTPA18S3M100-A-P5
770円 ( 847円 )	在庫品1日目当日出荷可能	HTPA18S3M100-A-P6
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA18S3M100-K
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA18S3M100-K-P6
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA18S3M100-K
935円 ( 1,029円 )	在庫品1日目当日出荷可能	HTPA18S3M150-K
580円 ( 638円 )	在庫品1日目当日出荷可能	HTPA20S3M060-A-H5
580円 ( 638円 )	在庫品1日目当日出荷可能	HTPA20S3M060-A
740円 ( 814円 )	在庫品1日目当日出荷可能	HTPA20S3M060-K-P5
740円 ( 814円 )	在庫品1日目当日出荷可能	HTPA20S3M060-K
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA20S3M100-A
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA20S3M100-A-P6
800円 ( 880円 )	在庫品1日目当日出荷可能	HTPA20S3M100-K-P5
800円 ( 880円 )	在庫品1日目当日出荷可能	HTPA20S3M100-K
800円 ( 880円 )	在庫品1日目当日出荷可能	HTPA20S3M100-K
800円 ( 880円 )	在庫品1日目当日出荷可能	HTPA20S3M100-K
935円 ( 1,029円 )	在庫品1日目当日出荷可能	HTPA20S3M150-A
970円 ( 1,067円 )	在庫品1日目当日出荷可能	HTPA20S3M150-K
785円 ( 864円 )	在庫品1日目当日出荷可能	HTPA22S3M060-K
785円 ( 864円 )	在庫品1日目当日出荷可能	HTPA22S3M060-K
785円 ( 864円 )	在庫品1日目当日出荷可能	HTPA22S3M060-K
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA22S3M100-A
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA22S3M100-A
780円 ( 858円 )	在庫品1日目当日出荷可能	HTPA22S3M100-A
850円 ( 935円 )	在庫品1日目当日出荷可能	HTPA22S3M100-K
850円 ( 935円 )	在庫品1日目当日出荷可能	HTPA22S3M100-K
850円 ( 935円 )	在庫品1日目当日出荷可能	HTPA22S3M100-K
850円 ( 935円 )	在庫品1日目当日出荷可能	HTPA22S3M100-K-P8
935円 ( 1,029円 )	在庫品1日目当日出荷可能	HTPA22S3M150-A
730円 ( 803円 )	在庫品1日目当日出荷可能	HTPA24S3M060-A
730円 ( 803円 )	在庫品1日目当日出荷可能	HTPA24S3M060-A-P5
730円 ( 803円 )	在庫品1日目当日出荷可能	HTPA24S3M060-A
730円 ( 803円 )	在庫品1日目当日出荷可能	HTPA24S3M060-A-P10
845円 ( 930円 )	在庫品1日目当日出荷可能	HTPA24S3M060-B
845円 ( 930円 )	在庫品1日目当日出荷可能	HTPA24S3M060-B-P6
845円 ( 930円 )	在庫品1日目当日出荷可能	HTPA24S3M060-B
845円 ( 930円 )	在庫品1日目当日出荷可能	HTPA24S3M060-B-P8
785円 ( 864円 )	在庫品1日目当日出荷可能	HTPA24S3M100-A-P5
785円 ( 864円 )	在庫品1日目当日出荷可能	HTPA24S3M100-A-P10
920円 ( 1,012円 )	在庫品1日目当日出荷可能	HTPA24S3M100-B
920円 ( 1,012円 )	在庫品1日目当日出荷可能	HTPA24S3M100-B
920円 ( 1,012円 )	在庫品1日目当日出荷可能	HTPA24S3M100-B

基本情報

基本情報

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フリー指定タイプからお選びください。（こちら）
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプのレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

エンコーダ回転部

満足度：5.02024/11/15

エンコーダ回転の伝達に使用しました。サイズが豊富で選定がしやすく、問題なく使用させてもらっています。安価で短納期は非...もっと読む

0人が参考にしています。

部品交換

満足度：4.02024/10/17

仕様もいろいろ選べ、納期も早く性能的にも特に問題なく使用できております。

0人が参考にしています。

設備の回転部

満足度：4.02024/09/09

希望のサイズ感とお手頃な価格だったので購入しました。選定時の選択肢が幅広く、選びやすいのが良かったです。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ	【エコノミーシリーズ】 RoHS対応アイドラー S3Mタイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S8Mタイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S2M 固定寸法タイプ	【エコノミーシリーズ】 RoHS対応アイドラー S5Mタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	570円-	1,370円 -	900円 -	1,715円 -	695円 -	1,430円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜
種類	タイミングプーリ	歯付アイドラー	タイミングプーリ	タイミングプーリ	タイミングプーリ	歯付アイドラー
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	S3M	S3M	S5M	S8M	S2M	S5M
表面処理	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト
材質	アルミ合金	アルミ合金	アルミ合金	アルミ合金	アルミ合金	アルミ合金

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

特性・用途

使用ベルト幅(mm)

歯数(T)

プーリ形状

軸穴径 d(mm)

軸穴形状

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

特性・用途

使用ベルト幅(mm)

歯数(T)

プーリ形状

軸穴径 d(mm)

軸穴形状

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応 タイミングプーリ S3M 固定寸法タイプ

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ
