深溝玉軸受　非接触ゴムシール型C3すきま

深溝玉軸受　非接触ゴムシール型C3すきま
通常単価(税別)
300円～2,460円特別価格
税込単価
330円～2,706円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

・ラジアルすきまが通常品より大きいので、はめあいがきつい場合に適しており、両シールド形より防塵性に優れ...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

深溝玉軸受　非接触ゴムシール形

ミスミ

深溝玉軸受　非接触ゴムシール形
通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

深溝玉軸受　片シールド形

ミスミ

深溝玉軸受　片シールド形
通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

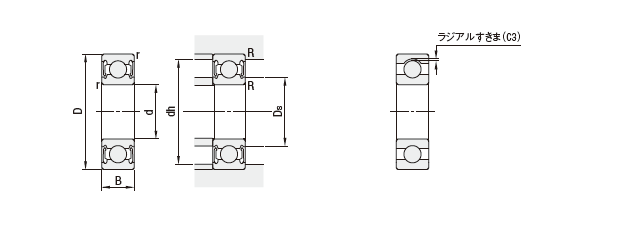

深溝玉軸受　非接触ゴムシール型C3すきま:外形図

B6□□□VVC3

（取付関係図）

軸受精度　JIS B 1514 0級

ゴムシールの特長は>>こちら

＊シールはNBR（ニトリルゴム）になります。


技術データのラジアル軸受（等級0級）の許容差及び許容値を参照願います。 >>こちら

[ M ]材質 SUJ2 
・ラジアルすきま　単位：μm
軸受内径C3
d(mm)
を超え以下最小最大
10のみ 823
10181125
18241328
24301328
30401533
40501836
50652343


規格表

型式
B6307VVC3
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dDBr
(min)		基本定格荷重許容回転数
rpm
(参考)		取付関係寸法質量
(g)
(参考)		￥基準単価
Cr(動)kNCor(静)kNDsdh
(max)		R
(max)
(min)(max)
B6300VVC31035110.68.23.5230001417310.653330
B6301VVC312371219.74.2200001718.532160300
B6302VVC315421311.45.451700020233782320
B6303VVC317471413.56.5513000222542115380
B6304VVC32052151.115.97.91400026.528.545.5144430
B6305VVC325621721.210.91200031.53555.5232560
B6206VVC33016119.511.311000353957199500
B6306VVC372191.126.7151000036.54365.5360710
B6207VVC3351725.715.3980041.54565.5288670
B6307VVC380211.533.519.188004347721.5457970
B6208VVC340181.129.117.8870046.55173.51366860
B6308VVC390231.540.52478004854821.56301,430
B6209VVC34585191.131.520.451.555.578.513981,090
B6309VVC3100251.5533270005361.5921.58141,800
B6210VVC35090201.13523.2710056.56083.514541,390
B6310VVC31102726238.564005968.510121,0702,150
B6311VVC3551202971.545580064741111,3702,460
[ ! ]kgf＝N×0.101972


商品特徴

■玉軸受の構造と特長

（◎非常に適している ○適している △あまり適していない ×適していない）

形式開放形両シールド形（ZZ）非接触ゴムシール形（VV）接触ゴムシール形（DDU）
密封型の摩擦トルク-小小大
シールが接触しているため
高速性○○○△
防塵性×△○◎
防水性×××○
飛沫程度の条件下で利用可
使用温度潤滑材による-10 ～ 110℃-10 ～ 100℃

※上記の表は4形式を比較した参考表となります。

技術情報

軸受の技術データは下記のリンクをご参照ください。

型番リスト

表示件数
  • 1
    • 型番
    B6206VVC3
    B6207VVC3
    B6208VVC3
    B6209VVC3
    B6210VVC3
    B6300VVC3
    B6301VVC3
    B6302VVC3
    B6303VVC3
    B6304VVC3
    B6305VVC3
    B6306VVC3
    B6307VVC3
    B6308VVC3
    B6309VVC3
    B6310VVC3
    B6311VVC3

    内径 d

    (φ)

    外径 D

    (φ)

    幅 B(または T)

    (mm)

    基本定格荷重 Cr(動)

    (N)

    許容回転数

    (rpm)

    基本定格荷重 Cor(静)

    (N)

    		RoHS?最小発注数量
    30
    62
    16
    19500
    11000
    11300
    10
    1個
    35
    72
    17
    25700
    9800
    15300
    10
    1個
    40
    80
    18
    29100
    8700
    17800
    10
    1個
    45
    85
    19
    31500
    7800
    20400
    10
    1個
    50
    90
    20
    35000
    7100
    23200
    10
    1個
    10
    35
    11
    8200
    23000
    3500
    10
    1個
    12
    37
    12
    9700
    20000
    3500 ～ 4200
    10
    1個
    15
    42
    13
    11400
    17000
    5450
    10
    1個
    17
    47
    14
    13500
    16000
    6550
    10
    1個
    20
    52
    15
    15900
    13000
    7900
    10
    1個
    25
    62
    17
    21200
    12000
    10900
    10
    1個
    30
    72
    19
    26700
    10000
    15000
    10
    1個
    35
    80
    21
    33500
    8800
    19100
    10
    1個
    40
    90
    23
    40500
    7800
    24000
    10
    1個
    45
    100
    25
    53000
    7000
    32000
    10
    1個
    50
    110
    27
    62000
    6400
    38500
    10
    1個
    55
    120
    29
    71500
    5800
    45000
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    500円
    ( 550円 )
    在庫品1日目当日出荷可能
    670円
    ( 737円 )
    在庫品1日目当日出荷可能
    860円
    ( 946円 )
    在庫品1日目当日出荷可能
    1,090円
    ( 1,199円 )
    在庫品1日目当日出荷可能
    1,390円
    ( 1,529円 )
    在庫品1日目当日出荷可能
    330円
    ( 363円 )
    在庫品1日目当日出荷可能
    300円
    ( 330円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    380円
    ( 418円 )
    在庫品1日目当日出荷可能
    430円
    ( 473円 )
    在庫品1日目当日出荷可能
    560円
    ( 616円 )
    在庫品1日目当日出荷可能
    710円
    ( 781円 )
    在庫品1日目当日出荷可能
    970円
    ( 1,067円 )
    在庫品1日目当日出荷可能
    1,430円
    ( 1,573円 )
    在庫品1日目当日出荷可能
    1,800円1,080円
    ( 1,188円 )
    在庫品1日目当日出荷可能
    2,150円1,290円
    ( 1,419円 )
    在庫品1日目当日出荷可能
    2,460円
    ( 2,706円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ・ラジアルすきまが通常品より大きいので、はめあいがきつい場合に適しており、両シールド形より防塵性に優れます。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て）こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜1415〜3031〜100101〜
    値引率基準単価5%10%お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    深溝玉軸受　非接触ゴムシール型C3すきまのレビュー
    5平均満足度：5.01件のレビュー
    機構部品の省スペース化として
    5
    満足度：5.02019/12/28
    機構部品の省スペース化として極力コンパクトな装置を製作するため、選びました。もう少しサイズに種類があるといいです
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    深溝玉軸受　非接触ゴムシール型C3すきま
    【エコノミーシリーズ】玉軸受 両シールド形C3すきま
    深溝玉軸受　非接触ゴムシール形
    ステンレス製深溝玉軸受　非接触ゴムシール形・接触ゴムシール形
    【エコノミーシリーズ】玉軸受 接触ゴムシール型
    【エコノミーシリーズ】小径玉軸受 接触ゴムシール型
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格300円-135円 -190円 -500円 -140円 -78円 -
    通常出荷日在庫品1日目在庫品1日目〜在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    特性・用途該当なし該当なし該当なし耐食性・耐薬品 / 導電性・帯電防止-該当なし
    軌道輪形状玉玉玉玉玉玉
    シールド素材・形状ゴムシール形両シールド形ゴムシール形ゴムシール形ゴムシール形ゴムシール形
    内外輪材質SUJ2スチールSUJ2SUS440C相当スチールスチール
    精度(JIS)等級0等級0等級0等級0等級0等級0
