メカニカル部品技術窓口

確定しました

タイプ
~mm
- C-LD-101AL
CAD
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

MISUMI economy

【エコノミーシリーズ】トグルクランプ立型 441N ロングアームタイプ

数量スライド割引
当日出荷可能

通常単価(税別): 670円

税込単価: 737円

今見ている商品の標準品

クオリティー品

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M5
締圧力 (N)
441
本体材質
スチール
クランプ部材質
スチール+ゴムパット
材質
A3

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ変更いたしました。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
摺動性には個体差があります。本商品は堅めの仕様です。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番:

C-LD-101AL

解除

絞り込み条件に合う代替相当品

トグルクランプ－立型－フランジベース－クランプボルト調整可能－締圧力186N

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】六角穴付ボルトステンレス・小箱・単品販売

【エコノミーシリーズ】 RoHS対応円形支柱両端めねじタイプ

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル

－閉じる

C-LD-101ALの仕様・寸法情報

種類

下面押さえ・ハンドル立型

装着方法

フランジベース

クランプボルトサイズ

締圧力(N)

441

本体材質

[スチール] スチール

クランプ部材質

スチール+ゴムパット

材質

類似品類似品をすべて見る

ミスミ標準品

高品質の代替品

ミスミ

MC04-1L

トグルクランプ－立型－フランジベース－クランプボルト調整可能－締圧力186N

通常価格(税別)： 840円

通常出荷日：1 日目

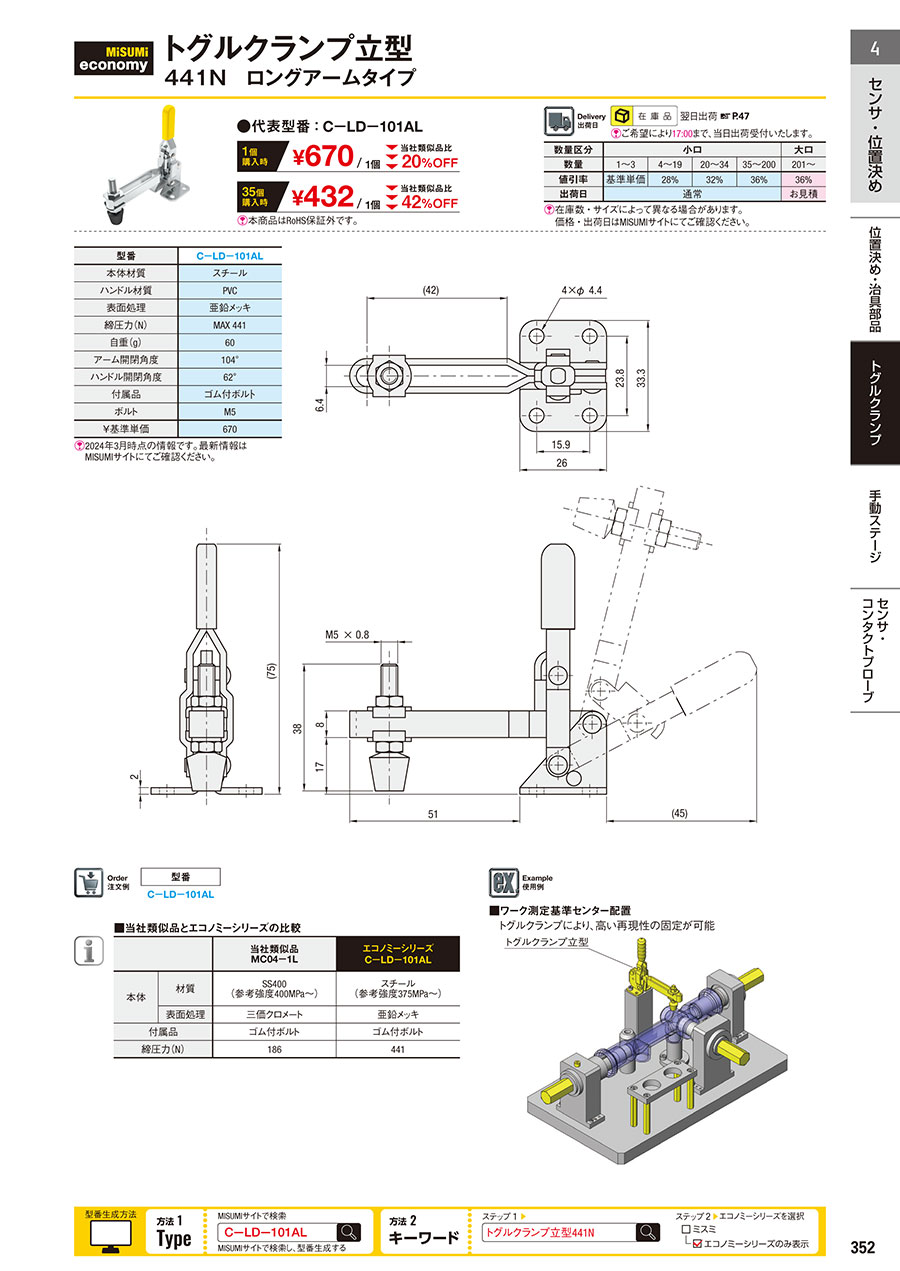

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

寸法図

1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例		型番
注文例		C－LD－101AL

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ変更いたしました。

型番	C−LD−101AL
本体材質	スチール
ハンドル材質	PVC
表面処理	亜鉛メッキ
締圧力(N)	MAX 441
自重(g)	60
アーム開閉角度	104°
ハンドル開閉角度	62°
付属品	ゴム付ボルト
ボルト	M5
￥基準単価	670

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。

商品概要

・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズトグルクランプです。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。

商品特長

商品特長
・トグルクランプ立型、フランジベース、U型ロングアームタイプ
・ロングアームタイプはノーマルタイプのアームを長くしたもので、ワークを遠くからクランプする際に便利。

製品用途
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。

・エコノミーシリーズと当社類似品の違い

		当社類似品 MC04−1L	エコノミーシリーズ C−LD−101AL
本体	材質	SS400 (参考強度400MPa～)	スチール (参考強度375MPa～)
本体	表面処理	三価クロメート	亜鉛メッキ
付属品		ゴム付ボルト	ゴム付ボルト
締圧力(N)		186	441

使用例

■ワーク測定基準センター配置
トグルクランプにより、高い再現性の固定が可能

注意事項

〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。

型番リスト

表示件数

型番

C-LD-101AL

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

670円

( 737円 )

在庫品1日目当日出荷可能

MC04-1L

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ変更いたしました。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
摺動性には個体差があります。本商品は堅めの仕様です。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】トグルクランプ立型 441N ロングアームタイプの型番C-LD-101ALのページです。型番C-LD-101ALに関する仕様情報を記載しております。

【エコノミーシリーズ】トグルクランプ立型 441N ロングアームタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】トグルクランプ立型 441N ロングアームタイプ	【エコノミーシリーズ】トグルクランプ立型 441N	【エコノミーシリーズ】トグルクランプ立型 1800N ロングアームタイプ	トグルクランプ－ロングアームタイプ－	【エコノミーシリーズ】トグルクランプ立型 882N・ボルト固定タイプ	【エコノミーシリーズ】トグルクランプ立型 294N
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	670円	520円	1,070円	4,840円	570円	590円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種類	下面押さえ・ハンドル立型	下面押さえ・ハンドル立型	下面押さえ・ハンドル立型	下面押さえ・ハンドル立型	下面押さえ・ハンドル立型	下面押さえ・ハンドル立型
装着方法	フランジベース	フランジベース	フランジベース	フランジベース	フランジベース	フランジベース
クランプボルトサイズ	M5	M5	M8	M12	M6	M4
締圧力(N)	441	441	1800	3700	882	294
本体材質	スチール	スチール	スチール	SS400	スチール	スチール
