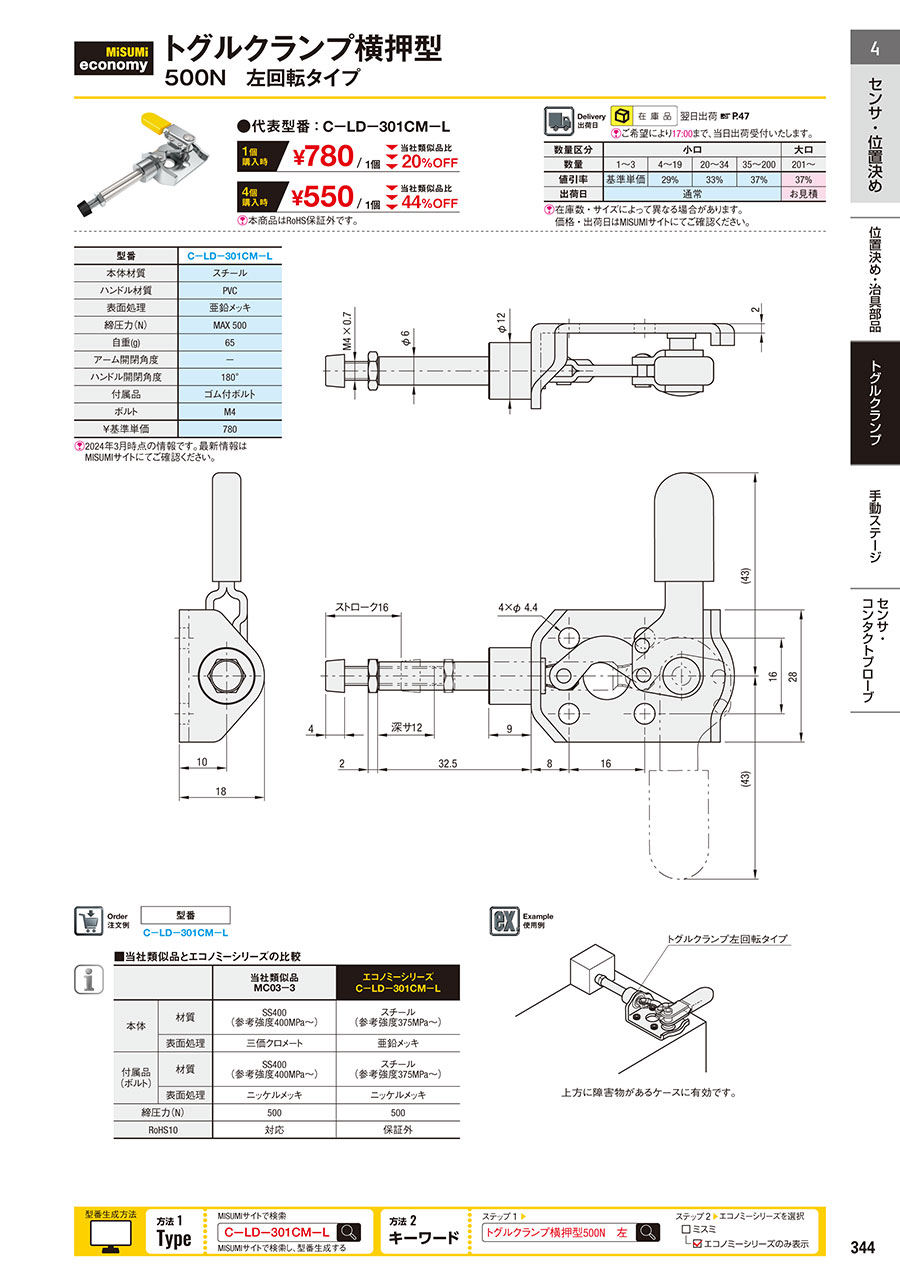

【エコノミーシリーズ】 トグルクランプ横押型 500N 左回転タイプ

1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。

注文例		型番
		C－LD－301CM－L

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。

型番	C−LD−301CM−L
本体材質	スチール
ハンドル材質	PVC
表面処理	亜鉛メッキ
締圧力(N)	MAX 500
自重(g)	65
アーム開閉角度	−
ハンドル開閉角度	180°
付属品	ゴム付ボルト
ボルト	M4
￥基準単価	780

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。

・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズ トグルクランプです。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。

・トグルクランプ横押し型・引張り型、フランジベース、ハンドル左回転タイプ
・類似寸法のハンドル右回転タイプが必要な場合、エコノミーシリーズ　トグルクランプ横押し型 500N 右回転タイプをお薦めします。
・上方に障害物のある作業に適しています。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。

・エコノミーシリーズと当社類似品の違い

		当社類似品 MC03−3	エコノミーシリーズ C−LD−301CM−L
本体	材質	SS400 (参考強度400MPa～)	スチール (参考強度375MPa～)
	表面処理	三価クロメート	亜鉛メッキ
付属品 (ボルト)	材質	SS400 (参考強度400MPa～)	スチール (参考強度375MPa～)
	表面処理	ニッケルメッキ	ニッケルメッキ
締圧力(N)		500	500
RoHS10		対応	保証外

〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
